室外给水管道安装质量标准及检验方法
1检查数量:
1)管网水压试验:按系统检查全部或分段管线。
2)镀锌钢管、钢管的埋地防腐:每50m抽查1处,且不应少于5处。
一般项目
3)管道安装的允许偏差:坡度,每IoOm直线管段抽查3段,不足IOOm抽查2段;坐标、标高,室外每50m抽查1点,不足50m不抽查。
4)管道和金属支架的涂漆:每IOOm直线管段抽查3段,不足IOOm抽查2段。
5)管道连接阀门、水表等安装位置,塑料给水管道上设施,其重力或启闭装置扭矩等:全数检查。
6)表5.25.14第5项〜第10项:按系统内接口数抽查10%,且不应少于5个。
2质量标准和检验方法:。

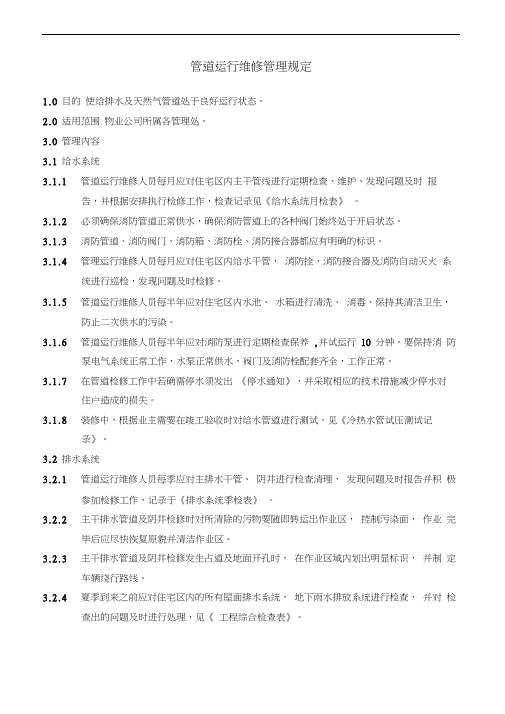

管道运行维修管理规定1.0 目的使给排水及天然气管道处于良好运行状态。
2.0 适用范围物业公司所属各管理处。
3.0 管理内容3.1 给水系统3.1.1管道运行维修人员每月应对住宅区内主干管线进行定期检查、维护、发现问题及时报告,并根据安排执行检修工作,检查记录见《给水系统月检表》。
3.1.2必须确保消防管道正常供水,确保消防管道上的各种阀门始终处于开启状态。
3.1.3消防管道、消防阀门、消防箱、消防栓、消防接合器都应有明确的标识。
3.1.4管理运行维修人员每月应对住宅区内给水干管,消防拴,消防接合器及消防自动灭火系统进行巡检,发现问题及时检修。
3.1.5管道运行维修人员每半年应对住宅区内水池、水箱进行清洗、消毒、保持其清洁卫生,防止二次供水的污染。
3.1.6管道运行维修人员每半年应对消防泵进行定期检查保养,并试运行10 分钟。
要保持消防泵电气系统正常工作,水泵正常供水,阀门及消防栓配套齐全,工作正常。
3.1.7在管道检修工作中若确需停水须发出《停水通知》,并采取相应的技术措施减少停水对住户造成的损失。
3.1.8装修中,根据业主需要在竣工验收时对给水管道进行测试,见《冷热水管试压测试记录》。
3.2 排水系统3.2.1管道运行维修人员每季应对主排水干管、阴井进行检查清理,发现问题及时报告并积极参加检修工作,记录于《排水系统季检表》。
3.2.2主干排水管道及阴井检修时对所清除的污物要随即转运出作业区,控制污染面,作业完毕后应尽快恢复原貌并清洁作业区。
3.2.3主干排水管道及阴井检修发生占道及地面开孔时,在作业区域内划出明显标识,并制定车辆绕行路线。
3.2.4夏季到来之前应对住宅区内的所有屋面排水系统,地下雨水排放系统进行检查,并对检查出的问题及时进行处理,见《工程综合检查表》。
325 夏季每月对住宅区内排水管线及设施进行定期检查,及时疏导堵塞管道,保证各排水管线畅通排水顺利。
326 每年对厌氧生化处理池进行一次例行检查,保证进出气系统畅通无阻见《工程综合检查表》。
供水工程施工过程检查内容供水工程是指为满足城市居民日常生活、生产和公共服务等用水需要,向城区供直接饮用水或生活用水的工程。
供水工程施工过程检查是指在供水工程建设当中,对工程实施过程中的各个环节进行检查和监督,以确保工程施工质量、安全性和进度。
这些环节包括施工前准备、地基处理、管道铺设、管道连接、设备安装、试验验收等。
下面将详细介绍供水工程施工过程中需要进行的检查内容。
一、施工前准备阶段检查内容1. 检查施工图纸:检查施工图纸是否符合设计要求,是否与设计院和相关部门沟通明确,并进行备案。
2. 检查施工人员:检查施工人员的资质和相关证件是否齐全,是否具备相应的技术水平和经验。
3. 检查施工设备:检查施工设备的数量、种类和规格是否符合施工要求,设备是否完好,是否经过检测和维修。
4. 检查施工材料:检查施工材料的来源、质量和数量是否符合要求,是否经过检测和验收。
5. 检查现场施工条件:检查施工现场的平整度、排水情况、通风条件等是否符合施工要求,现场是否具备安全措施和应急预案。
6. 检查施工计划:检查施工单位制定的施工计划是否合理、科学,是否与当地相关部门进行了沟通和协调。
7. 检查文明施工:检查施工现场的文明施工措施是否得到了落实,是否存在噪音、扬尘、污水等环境污染问题。
二、地基处理阶段检查内容1. 检查地基情况:检查地基的土质、承载力、地下水位等情况,是否符合施工要求。
2. 检查地基处理:检查地基处理的方法和施工技术是否正确,是否采取了加固措施。
3. 检查地基验收:检查地基处理的验收情况,是否符合规范和要求。
三、管道铺设阶段检查内容1. 检查管道设计:检查管道设计方案是否符合设计要求,是否考虑了施工难度和环境因素。
2. 检查管道材料:检查管道材料的质量和数量是否符合要求,是否按照设计规范和标准进行选择和验收。
3. 检查管道敷设:检查管道敷设的方向、坡度、深度、连接方式等是否符合设计要求,是否采取了保护措施。
室外给水管网安装工程的质量检验与验收摘要:室外给水管网是现代城市基础设施中至关重要的一部分,其质量直接关系到市民的生活用水安全和城市的可持续发展。
为了确保室外给水管网安装工程的质量,需要进行全面的检验与验收工作。
本文将从施工前准备、管道安装、管材质量和施工质量等方面,介绍室外给水管网安装工程的质量检验与验收要点。
一、施工前准备1. 建立合适的检验与验收制度:制定详细的室外给水管网安装工程质量检验与验收方案,明确检验与验收的内容、标准和流程。
2. 验收准备工作:确保所有施工材料和设备符合相关的标准和规定,以保证验收工作的顺利进行。
二、管道安装1. 管道选材:选择符合国家标准的管材,并对其进行抽样测试,确保质量符合要求。
2. 管道铺设:铺设前需对土地进行充分的勘测,确保排水畅通,同时要合理安排管道坡度,以保证水流的稳定性。
铺设过程中,需注意管道的连接是否牢固,是否存在漏水等问题。
3. 排气排水:安装完成后,进行排气和排水操作,确保管道内无气体和杂质,并确保水的流量和压力符合要求。
三、管材质量1. 管道材质检验:对管材进行尺寸、厚度、外观等方面的检验,确保管材质量符合相关标准。
2. 管道连接质量:对管道的焊接和连接部分进行检验,确保焊缝牢固、连接紧密,不出现渗漏等问题。
3. 防腐、防锈处理:对管道进行防腐、防锈处理,确保其能够抵御外界环境的侵蚀和腐蚀。
四、施工质量1. 工程验收:对施工过程中的各项参数和工艺进行检查,确保施工符合设计要求。
2. 施工记录和资料:及时记录工程施工过程中的各项数据和参数,形成详细的施工记录,为工程验收提供依据。
3. 安全防护:施工过程中,要严格按照安全规定进行操作,并进行必要的安全防护措施,确保施工人员的人身安全。
结论:室外给水管网安装工程的质量检验与验收是确保工程质量的重要环节。
仅仅施工过程中严格按照相关标准和规范进行操作是不够的,符合要求的材料和设备的使用、合格的施工水平以及全面的质量检验和验收工作才能确保室外给水管网安装工程的可靠性和安全性。
管道安装检验规程及验收规范-给水系统含维修许可用1. 引言这份文档旨在规范给水系统管道安装检验和验收的程序和标准,并包括维修许可的要求。
2. 管道安装检验规程2.1 前期准备在进行管道安装检验前,确保以下工作已完成:- 设计图纸的审核和批准;- 管道材料和设备的验收,并确认其符合规格要求;- 施工单位的合法资格审查。
2.2 施工前检查在开始施工前,进行以下检查:- 确认施工地点是否符合设计要求;- 核对管道尺寸和位置是否符合设计图纸;- 检查管道安装材料是否符合规格和数量要求。
2.3 安装过程检验安装过程中,进行以下检验:- 管道的支架和吊装设备是否牢固可靠;- 管道的连接是否牢固、密封;- 管道的垂直度和水平度是否符合要求;- 管道的防腐蚀措施是否到位。
2.4 安装完工验收在管道安装完工后,进行以下验收:- 检查管道的外观质量和防护层是否符合规范要求;- 进行静态及动态水压试验,确保管道的密封性和耐压性;- 检查管道的连接是否牢固,无渗漏现象;- 测量管道的垂直度和水平度,确保符合要求。
3. 维修许可要求3.1 维修申请当维修工作需要涉及给水系统管道时,施工单位需提出维修申请,并包括以下内容:- 维修的具体内容和范围;- 维修所需的施工设备和材料;- 维修计划和时间安排。
3.2 维修许可审批维修许可需经相关部门审批,包括以下步骤:- 对维修计划进行评估,确保安全和效率;- 检查施工单位的资质和技术能力;- 审批维修许可并发放相关证明文件。
3.3 维修过程监督维修过程中,相关部门需进行监督,确保维修符合规范要求:- 对维修施工进行现场巡查;- 检查维修材料和设备的质量;- 核实维修过程中的安全措施和操作规范。
3.4 维修完工验收维修完工后,进行维修完工验收,包括以下内容:- 检查维修的效果和质量;- 进行测试,确保管道正常运行;- 验收维修文件和记录。
4. 总结本文档规定了给水系统管道安装检验和验收的规程和要求,以及维修许可的申请和审批程序。
室外给水管网安装工程的质量检验与验收一、引言室外给水管网安装工程是城市与社会建设中不可或缺的重要环节,它直接关系到城市供水的稳定性和用水质量。
为确保室外给水管网安装工程的质量,需要进行全面的质量检验与验收。
本文将详细介绍室外给水管网安装工程的质量检验与验收的主要内容和流程。
二、质量检验1. 施工单位的资质审查在进行质量检验之前,首先需要对承包单位进行资质审查。
施工单位应具备相应的建筑安装工程施工企业资质,并具备一定的工程施工经验和人员技术素质。
2. 施工图纸的符合性审查施工图纸是室外给水管网安装工程的指导依据,应严格按照相关国家标准和规范编制。
质量检验人员需要对施工图纸进行审查,确保设计方案的合理性和完整性。
3. 材料与设备的检验室外给水管网安装工程所使用的材料和设备应符合相关的国家标准和规范。
在施工过程中,质量检验人员需要对材料和设备进行抽样检验,并进行相应的实验分析,确保其质量符合要求。
4. 施工现场的质量检查质量检验人员需要定期对施工现场进行质量检查,包括施工工艺、施工方案、施工进度等方面的检查。
发现质量问题应及时进行整改,并制定相应的措施。
5. 压力试验和漏水检测室外给水管网的安装完成后,需要进行压力试验和漏水检测。
压力试验可以检验管道系统是否能够承受正常工作压力,并确保其稳定性和可靠性。
漏水检测则可以检测系统中是否存在泄漏点,及时排查并修复。
三、验收流程1. 施工单位提交验收申请施工单位在室外给水管网安装工程完成后,应向验收单位提交验收申请。
申请中应包括工程竣工报告、施工图纸等相关资料。
2. 验收单位的组织调配验收单位收到验收申请后,应进行组织调配,确定验收人员,并与施工单位进行协商确定验收时间。
3. 现场验收验收人员在到达施工现场后,将对室外给水管网安装工程进行全面的验收。
验收内容包括工程质量、施工安全、符合性等方面的检查。
4. 验收记录和结论审核人员应将验收情况记录下来,并形成相应的验收结论。
1.工程概况1.1.1基本情况供水主管线位于西江磨刀门水道右岸。
竹洲头泵站的输水、供水管道,是竹银水源工程的重要组成部分,是竹银水库、平岗泵站、广昌泵站和西区泵站提供水源的主管道。
主管道分为A、B、C、D四段,全长7340m。
A、B、C段管线设计管内径均为2.4m,二根次管线D段管内径为1.6m;输水管主要采用PCCP管,在过河涌和三通部位用钢管。
抽水泵机四用一备,单机流量2.4m3/s,设计最大扬程64m。
1.1.2管线布置主管道线A段从竹洲头泵站至2#钢岔管(三通管),长约5265m;B、C段管线从2#钢岔管分支,B管线至3#钢岔管,长约1873m,C管线至1#隧洞,全长316m,C支管线从B管线末端3#、4#钢岔管分支至平岗泵站前池,全长114m,另一支延伸至平岗泵站管网。
详见《输、供水管线路布置示意图》1.3管线工程试压段划分及安排1.3.1 试压段划分根据现场管道安装实际情况及专家讨论意见,在具备抗水平力和封堵试压条件的几处设置封堵点:①竹洲头泵站1#岔管出口,桩号为0+080.0。
1#岔管0+000.0~0+080.0全为钢管且均为外包砼,具备抗水平力和封堵试压条件。
②泗溢涌双镇墩虹吸钢管(1+807.0~1+892.0):该处为整体钢管结构,上、下游设置有镇墩,具备抗水平力和封堵试压条件。
目前完成上、下游侧承台和中墩的下部砼浇筑,在安装钢管。
③丁鸡山绕山弯段:管槽基础为山体岩石段,再利用17#平弯3+283.0~3+298.0的钢管及外包砼,具备抗水平力和封堵试压条件。
④2#岔管:2#岔管5+250.0~5+280.0全为钢管且均为外包砼,具备抗水平力和封堵试压条件。
⑤隧洞方向支管,在隧洞出口Da0+723可利用隧洞洞脸山体为基础,焊接堵头及支撑。
目前该处尚未开挖,需竹银三标隧洞基本施工完,方可施工。
⑥平岗泵站衔接管,在6+977检修阀前设置:从6+817至平岗泵站衔接管均为钢管,长160米,具备抗水平力和封堵试压条件。
管道工程检验批划分方案一、前言管道工程作为重要的基础设施工程,对于城市的供水、供气、供热等方面起到了至关重要的作用。
由于工程中的管道需要长期承载流体的压力和流量,因此工程质量和安全性是至关重要的。
为了保证管道工程的质量,需要进行严格的检验和测试。
而检验批作为管道工程质量管理的重要环节,其划分方案对于工程的质量控制和管理具有重要的意义。
本文将就管道工程检验批划分方案进行详细论述。
二、检验批划分原则1. 管道工程检验批划分应遵循“分合理、划清晰、检质量、把关键”的原则,确保检验批的划分具有合理性和科学性。
2. 根据工程施工进度和施工部位合理划分检验批,及时发现和纠正工程质量问题,确保工程质量。
3. 根据管道工程施工的阶段性特点和不同工序之间的关联,合理划分检验批,确保施工质量的稳步提高。
4. 划分检验批时要根据管道工程的特点和工程实际情况,合理确定检验批的范围和内容,确保质量把控的有效性。
三、划分方案管道工程检验批划分方案主要分为施工及验收两个阶段:1. 施工阶段(1)基础工程基础工程是管道工程的基础,对工程质量起着决定性的作用。
基础工程检验批应划分为地基处理、基础平整、基础混凝土浇筑等部分,具体划分应根据基础工程的不同工序和施工进度来确定,确保基础工程质量。
(2)管道安装管道安装是管道工程的核心施工环节,对于管道的安装质量和连接质量有着决定性的作用。
管道安装检验批应划分为管道预制、管道敷设、管道连接等部分,具体划分应根据不同工序和管道类型来确定,确保管道安装质量。
(3)管道保护管道的保护是保证管道长期安全运行的关键,对管道的保护质量进行检验批划分,应包括管道防腐、管道涂装、管道保温等部分,确保管道的长期运行质量。
2. 验收阶段(1)管道测试管道测试是管道工程验收的重要环节,测试工作的质量直接影响到管道工程的质量和安全性。
管道测试检验批应划分为管道静压测试、管道泄漏测试、管道流量测试等部分,确保测试结果的准确性和可靠性。
给排水工程施工质量检验要点1、镀锌钢管螺纹连接质量标准:螺纹连接管道安装后的管螺纹跟部应有2~3扣的外露螺纹,多余的麻丝应清理干净并作防腐处理。
检查数量:全数检查检查方法:目测2、法兰连接质量标准:法兰连接时衬垫不得突入管内。
其外边缘接近镙栓口为宜,不得安放双垫或偏垫。
法兰连接的镙栓,直径和长度应符合标准,拧紧后,突出螺母的长度不应大于镙杆直径的1/2。
检查数量:全数检查检查方法:目测3、管道焊接质量标准:焊接外形尺寸应符合图纸和工艺文件的规定,焊缝高度不得低于母材表面,焊缝与母材应圆滑过渡。
焊缝及热影响区表面应无裂痕、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。
检查数量:全部检查方法:目测4、管道承插连接质量标准:采用橡胶圈接口的管道,允许沿曲线敷设,每个接口的最大偏转角不得超过2°。
承插口采用水泥捻口时,油麻必须清洁、填塞密实,水泥应捻入并密实饱满,其接口面凹入承口边缘的深度不得大于2mm。
检查数量:全部检查方法:目测5、支、吊架安装质量标准:位置正确,埋设应平整牢固。
固定支架与管道应接触紧密,固定应牢靠。
滑动支架应灵活,滑托与滑槽两侧应留有3~5mm的间隙,纵向移动量应符合设计要求。
无热伸长管道的吊架,吊杆应垂直安装。
有热伸长管道的吊架,吊杆应向热膨胀的方向移动。
固定在建筑结构上的管道支、吊架不得影响结构的安全。
检查数量:全数检查方法:观察或用手扳动6、管道坡度质量标准:给水水平管道应有2‰~5‰的坡度坡向泄水装置,生活污水铸铁管道的坡度必须符合设计要求或规范的规定,生活污水塑料排水管道的坡度必须符合设计要求或规范的规定。
管道安装坡度,当设计未注明时,应符合下列规定:气、水同向流动的热水采暖管道和汽、水同向流动的蒸汽管道及凝结水管道,坡度应为3‰,不得小于2‰;气、水逆向流动的热水采暖管道和汽、水逆向流动的蒸汽管道,坡度不应小于5‰;散热器支管的坡度应为1%,坡向应利于排气和泄水。
检查数量:按系统内直管段长度每50米抽查2段,不足50米的不少于1段,以隔墙为分段数,抽查5%但不少于5段。
供水管道维护检修规程1. 目的本规程旨在确保供水管道的正常运行和长期维护,预防管道故障和事故发生。
2. 适用范围该规程适用于所有供水管道的维护检修工作。
3. 维护检修内容- 定期巡检:定期对供水管道进行巡检,检查可能存在的泄漏、堵塞、腐蚀等问题,并及时采取措施加以修复。
- 清洗管道:定期对供水管道进行清洗,清除管道内的杂物和积垢,保证水质清洁。
- 检修阀门:定期对供水管道上的阀门进行检修,确保阀门的灵活可靠,以便在需要时能够快速切断供水。
- 检查管道支架和固定件:定期检查管道的支架和固定件,确保其牢固可靠,避免管道松动或坍塌。
- 检验连接件:定期检验供水管道的连接件,确保连接处不会出现漏水或渗漏。
4. 维护检修周期具体的维护检修周期应根据实际情况和管道使用年限确定,一般建议如下:- 巡检:每月一次;- 清洗管道:每季度一次;- 检修阀门:每半年一次;- 检查管道支架和固定件:每年一次;- 检验连接件:每两年一次。
5. 维护检修记录每次维护检修工作完成后,应及时记录相关信息,包括维护检修日期、检查内容、发现问题、处理结果等,并保存在供水管道档案中,以备查阅和追溯。
6. 维护检修责任人供水管道的维护检修工作由专业的维修人员负责实施,他们应具备相关技术知识和经验,并按照规程要求进行操作和记录。
7. 安全注意事项- 在进行维护检修工作前,需切断供水并排空管道内的水;- 操作人员应佩戴合适的安全防护用具,如手套、眼镜等;- 针对可能存在的高处作业、有毒有害物质等情况,应采取相应的安全措施和防护措施。
8. 总结供水管道的维护检修是保障供水系统正常运行的重要环节,本规程提供了具体的维护检修内容和周期,以及相关的记录和安全注意事项,有利于确保供水管道的安全、可靠和持久运行。
工序质量报验单(通用)
工程名称:;临沂大学附属中学室外管网工程 编号:A3.5 —
致: 临沂致诚工程监理咨询有限公司 (监理单位)
兹报验:
□ 1 地基与基础 □ 2 主体结构 □ 3 建筑装饰与装修 □ 4 建筑屋面 □ 5 建筑节能 □ 6雨污水工程 子分部/分项/检验批名称: 给水管道
部位: 风雨操场西面、南面等全部剩余消防管 验收时间:2015年8月27日
本次报验内容系报验,本项目经理部已完成自检工作且资料完整, 并呈报相应资料。
承包单位项目经理部(章): 项目经理: 日期:2015年9月21日
项目监理机构签收人姓名及时间
承包单位签收人姓名及时间
监理抽查数据及情况记录:
1、收到施工相应自评/检查资料和验收记录表,收到时间:
2、回填符合设计高程,表面平整。
回填时管道及附属物无损伤、沉降、位移。
检查人: 年 月 日 监理审查意见:
□ 可进行后续施工。
□ 核验未通过,不得进入下道工序施工,整改后再报。
项目监理机构(章):
专业监理工程师: 年 月 日 注:1、未经项目监理机构验收通过,承包单位不得进入下道工序施工。
2、承包单位项目经理部应提前提出本报验单,并给予配合。
污水管道铺设工程验收批质量验收记录质验表(水管)—13
建设单位:临沂大学附属中学代建单位:
施工单位:山东全鑫市政园林工程公司监理单位:临沂致诚工程监理咨询有限公司
单位(子单位)工程名称临沂大学附属中学室外管网工程项目经理
分部(子分部)工程名称给水工程执行标准GB50268-2012验收部位风雨操场西面、南面等全部剩余给水管
施工质量验收规范规定施工单位检查评定记录监理单位验收记录
主控项目1
管道埋设深度、轴线位置应符合设计要求,无压力管
道严禁倒坡。
合格
合格2 刚性管道无结构贯通裂缝和明显缺损情况。
3
管道的管壁不得出现纵向隆起、环向扁平和其他变形
情况。
合格
4 管道铺设安装应稳固,管道安装后应线形平直。
合格
一般项目1
管道内光洁平整,无杂物、油污;管道无明显渗水和
水珠现象。
合格
合格
2 管道与井室洞口之间无渗漏水。
合格
3 管道内外防腐层完整,无破损现象。
4
钢管管道开孔不得在干管的纵向、环向焊缝处开孔;
管道上任何位置不得开方孔;不得在短节上或管件上
开孔;开孔处的加固补偿符合设计要求。
5 闸阀安装牢固、严密,启闭灵活,与管道轴线垂直。
6
项目允许偏差(mm)实测偏差(mm)
水平轴线
无压管道15
压力管道30
6 8 11 6 9 10
管底高程
D1≤1000
无压管道±10
压力管道±30
4 6
5 8 7 6
D1>1000
无压管道±15
压力管道±30
施工单位检查评定结果
专业工长(施工员)施工班组长
合格
质量检查员:
监理单位验收结论
合格
专业监理工程师:
隐蔽工程检查验收记录
质检表(路)—3 建建设单位:临沂大学附属中学代建单位:
施工单位:山东全鑫市政园林工程有限公司监理单位:临沂致诚工程监理咨询有限公司合同号:编号:
单位(子单位)工程名称临沂大学附属中学
室外管网工程
预检日期2015 年9月21日
隐检项目垫层隐检范围
检查内容垫层:中线每侧宽度(不小于设计要求)高程:无压管道(0,15mm)
厚度(不小于设计要求)
检
查
情
况
符合规范和设计要求
验
收
意
见
符合规范和设计要求、同意进入下道工序
处
理
情
况
及
结
论
复查人:
建设单位监理单位施工项目
技术负责人
质检员
测量复核记录
施记表(路)—1
建建设单位:临沂大学附属中学 代建单位: 施工单位:山东全鑫市政园林工程有限公司 监理单位:临沂致诚工程监理咨询有限公司
合同号: 编 号:
单位工程名称 临沂大学附属中学室外管网工
程
日期 2015.9.21
原施测人
仪器名称编号 水平仪、经纬仪
测 量 复 核 情 况
(
示 意 图 )
复核结论 合格
测量监理工程师: 2015 年9 月7日。
