方位与方位角
一、方位的功用
方位有何功能？为何会有方位的产生？若没有方位一个人将难以描述自身所在
之处，因此我们需要一套大家所认可的方式来定义我们的空间坐标，使人能在空
间上轻易描述自身所在位置或与自身所在的相对位置，因此人们想出各种定义方
位的方式来解决这样的问题。当一个人有了方位的观念后，他便可以轻易的告诉
其它人自身所在位置，或其它物品所在位置，或自身即将前往的位置，如：「我
要往东走」。
二、方位与方向
1.方向与方向角

方向：指某一特定直线所朝向的位置称之。
方向角：以南北为基准朝东西两侧所量取的角度称之。
2.方位与方位角
方位：指固定某一特定方向为基准，以其作为出其它方向起算的依据，所订出
的位置称之。

方位角：以特定基准方向为起点（一般为北方），依顺时针方式旋转至指示方向
所在位置，其间所夹的角度称之。方位角α的取值范围是：0°≤α＜360°。

反方位角：与方位角相反方向的方位角称之，亦即方位角旋转180度所得之结果
（反方位角 = 方位角 + 180度）。

反方位角计算：若超过180度减180度；若不足180度加180度。
三、定位的工具
一般我们常见的方位辨识及定位的工具包括有指北针、罗盘以及现代技术发展
的GPS（Global Positioning System ）等。
1.指北针
指北针是利用地球磁场作用来指示北方，然后以北方为起始点，定其为零顺时针
方向依序订出各方位角，可由此来指示方向，定位上必须配合地图的运用来寻求
相对位置才能明了自身所处之处。

2.罗盘
中国从远古时代就已经发现了磁石的存在，指南针在中国历代一直被使用着，到
了宋代人们发明了人工磁化的方法,制造了指南鱼和指南针，指南针获取更为简
便也更具实用价值。它是以天然磁石磨擦钢针制成,在地磁的作用下保持指南性
能，然后把它装置在方位盘上,称之为罗盘，其原理和指北针相同指示的方向不
同。指南针的发明很快被应用于航海上，以致开启了航海时代的来临及新大陆的
发现，与罗盘、造纸术、火药同被列为中国最伟大的三大发明，现今「罗盘」一
词被用来统称指示方向的工具。

3.GPS
全球卫星定位系统是美国国防部所发展及维护，由24颗距离地表20,183公里高
空的卫星群所组成的。这些卫星以55度等角均匀地分布在六个轨道面上，并以
11小时58分的周期环绕地球运转，每一个卫星上都载有位置及时间讯号，使得
在地球的任何一个角落，在任一时刻至少都可以收到5颗卫星的讯号。而GPS
只须同时收到4颗卫星以上足够强度的讯号即可定位。

四、方向角与方位角的量测
1.方向角的量测
仪器使用：倾斜仪
量测方法：
1）将倾斜仪上方向刻度N指向所需量测的目标物位置。
2）然后调整水平计使其达到水平
3）待指针静止后读取指针上所指示的方向。
4）读法以北方为起始点读取向东西两侧的夹角，读做「北偏东60度」、「北偏西
40度」等。
5）即可得知目标物所在方向。
2.方位角的量测
仪器使用：指北针

量测方法：
1）将指北针上目标指示记号指向所需量测的目标物位置。
2）然后调整方位盘使方位指标与指针红色部分重迭。
3）读取方位盘上位于方位指示线处的角度。
4）所得的角度为方位角，如75度、246度。
3.使用上的注意事项
1）使用前检查磁针是否指向北方，可与多个做比较。
2）使用时注意四周是否有磁性物质（高压电塔、铁制物品等）。
3）使用时小心请勿重摔，以免指北针损毁空气进入影响其正确性。
4）使用后亦避免与磁性物品同放，影响其磁性。
5）另外倾斜仪在使用后需将卡榫扣上。

合集下载

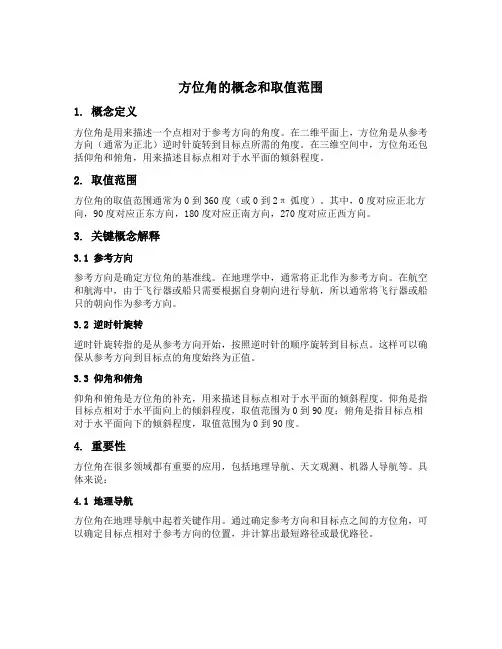

方位角的概念和取值范围

方位角的概念和取值范围

方位角的概念和取值范围1. 概念定义方位角是用来描述一个点相对于参考方向的角度。

在二维平面上，方位角是从参考方向（通常为正北）逆时针旋转到目标点所需的角度。

在三维空间中，方位角还包括仰角和俯角，用来描述目标点相对于水平面的倾斜程度。

2. 取值范围方位角的取值范围通常为0到360度（或0到2π弧度）。

其中，0度对应正北方向，90度对应正东方向，180度对应正南方向，270度对应正西方向。

3. 关键概念解释3.1 参考方向参考方向是确定方位角的基准线。

在地理学中，通常将正北作为参考方向。

在航空和航海中，由于飞行器或船只需要根据自身朝向进行导航，所以通常将飞行器或船只的朝向作为参考方向。

3.2 逆时针旋转逆时针旋转指的是从参考方向开始，按照逆时针的顺序旋转到目标点。

这样可以确保从参考方向到目标点的角度始终为正值。

3.3 仰角和俯角仰角和俯角是方位角的补充，用来描述目标点相对于水平面的倾斜程度。

仰角是指目标点相对于水平面向上的倾斜程度，取值范围为0到90度；俯角是指目标点相对于水平面向下的倾斜程度，取值范围为0到90度。

4. 重要性方位角在很多领域都有重要的应用，包括地理导航、天文观测、机器人导航等。

具体来说：4.1 地理导航方位角在地理导航中起着关键作用。

通过确定参考方向和目标点之间的方位角，可以确定目标点相对于参考方向的位置，并计算出最短路径或最优路径。

4.2 天文观测在天文学中，方位角被广泛用于描述天体在天空中的位置。

通过测量一个天体相对于参考方向（通常为地平线）的方位角和仰角，可以确定其在天空中的位置坐标。

4.3 机器人导航在机器人导航领域，方位角被用来确定机器人相对于参考方向的朝向。

通过测量机器人当前的方位角，并结合其他传感器信息，可以实现精确的定位和导航。

5. 应用案例5.1 地图导航在地图导航应用中，方位角被用来指示用户当前位置相对于目的地的方向。

通过计算用户当前位置和目的地之间的方位角，可以提供准确的导航指引。

方位角

方位角

•方位角的推算
• 左角公式： • 右角公式：
α前 = α后 +180 + β左 α前 = α后 +180 - β右
° °
°
°
• 方位角的范围： 0 ≤α < 360 当
α > 360
°
° 360 时，应减去
测绘工程系
1
2019年1月20日星期日
•方位角的推算
已知：AB=76°20′，B=185°42′，1=211°08 ′ ，2=150 °45 ′
方位角推算公式： αij α AB ∑ β左 - n 180
αij = α AB
测绘工程系
3
° β + n × 180 ∑右
2019年1月20日星期日
§5-8 三角高程测量
●三角高程测量是一种间接测定两点之间高差的方法 要求观测两点之间的水平距离D(或斜距S)以及两点 之间的垂直角。 使用于山区或不便于进行水准测量的地区。
D2 f = f1 + f 2 = (1 - k ) 2R
测绘工程系
6
o
2019年1月20日星期日
三角高程测量中的“球气差”改正
D2 球差改正： f1 = + 2 R 2 D 气差改正： f = -k 2 2R
经研究，因大气折光引起 的视线曲率半径约为地球 曲率半径的7倍，取k=1/7
两差改正：
D f = f1 + f 2 = (1 - k ) 2R
解：
B1=AB+B-180° =AB°+B-180 ° AB =76°20′+185°42′ -180°
பைடு நூலகம்=82°02′
B
B1
方位角与仰俯角

方位角与仰俯角


测量设备
罗盘
罗盘是一种常用的测量方位角的 工具，通过磁针指示方向，可以
测量出目标物的方位角。
陀螺仪
陀螺仪可以测量出物体的仰俯角和 方位角，其原理是利用高速旋转的 陀螺在空间中的进动和自转来测量 角度。
全站仪
全站仪是一种集成了测距、测角、 数据处理等多种功能的测量仪器， 可以测量出目标物的三维坐标、仰 俯角和方位角等参数。
环境因素
环境因素如磁场干扰、温度变化等也会影响测量精度，需要在测量 时尽量减少这些因素的影响。
操作误差
操作人员的技能水平和经验也会影响测量精度，正确的操作方法和 熟练的操作技能可以提高测量精度。
05 2 3
定位目标
在军事领域，方位角和仰俯角是确定目标位置的 重要参数，有助于精确制导和射击。
导航
在复杂的地形和气象条件下，通过测量方位角和 仰俯角，可以确定军用车辆、飞机和舰艇的准确 位置，进行导航。
情报侦察
通过测量和分析不同地点的方位角和仰俯角，可 以获取敌方阵地、装备部署等信息，为军事决策 提供依据。
航空应用
飞行控制
01
在飞机导航和控制系统，方位角和仰俯角是重要的飞行参数，
用于确定飞行方向和高度，确保安全飞行。
方位角与仰俯角
目录
• 方位角 • 仰俯角 • 方位角与仰俯角的转换关系 • 方位角与仰俯角的测量工具 • 方位角与仰俯角的实际应用
01
方位角
定义
• 方位角：指从正北方向顺时针转到目标方向线的夹角，范围是 0°到360°。
计算方法
01
02
03
计算公式
方位角 = arctan((y坐标 值/x坐标值)×tan(北向角 度))。
在定位系统中的应用
导线方位角计算公式

导线方位角计算公式

导线方位角计算公式
导线方位角是指导线在平面直角坐标系中与正北方向之间的夹角。

在工程测量中，常常需要测量导线方位角，因为了解导线方位角能够
帮助我们更好地设计、规划和施工。

因此，计算导线方位角的公式也
非常重要。

导线方位角计算公式如下：
s = atan((y2 - y1) / (x2 - x1))
其中，s代表导线的方位角；y2和y1是导线起点和终点的纵坐标；x2和x1是导线起点和终点的横坐标；atan是反正切函数。

这个公式可以通过手工计算或使用计算器等工具进行计算。

无论
使用手工还是工具，都需要始终保持精准，确保结果准确无误。

在实际应用中，可能需要计算多条导线的方位角，因此我们需要
注意一些细节，例如确定坐标系中的正北方向，选择适当的单位制等。

此外，我们需要注意到，这个公式只适用于导线起点和终点的坐
标都在同一时刻的情况。

如果测量的导线是多段的，或者坐标是在不
同的时间点测量得到的，我们需要用其他的方法来计算导线方位角。

总之，导线方位角的计算公式在实际工程测量中非常重要，因为
它能够帮助我们确定导线的走向和位置，从而保证设计和施工的精度
和可靠性。

有了这个公式，我们就可以更好地进行测量、规划和管理，为工程项目的顺利进行打下坚实的基础。
