无机耐高温陶瓷涂料配方研究

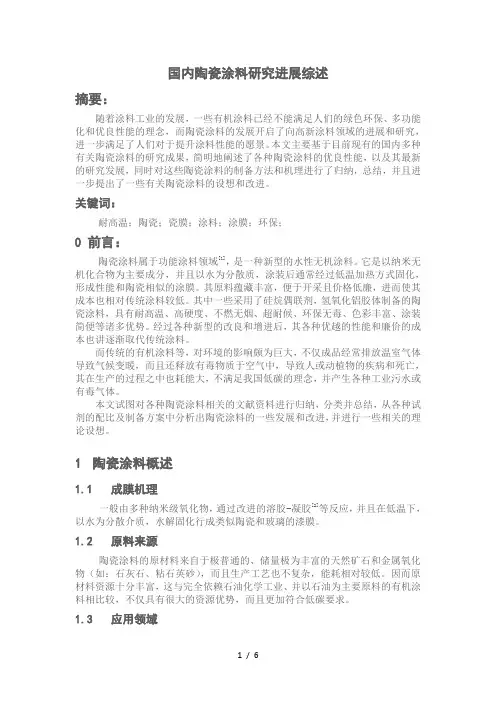

国内陶瓷涂料研究进展综述摘要：随着涂料工业的发展，一些有机涂料已经不能满足人们的绿色环保、多功能化和优良性能的理念，而陶瓷涂料的发展开启了向高新涂料领域的进展和研究，进一步满足了人们对于提升涂料性能的愿景。

本文主要基于目前现有的国内多种有关陶瓷涂料的研究成果，简明地阐述了各种陶瓷涂料的优良性能，以及其最新的研究发展，同时对这些陶瓷涂料的制备方法和机理进行了归纳，总结，并且进一步提出了一些有关陶瓷涂料的设想和改进。

关键词：耐高温；陶瓷；瓷膜；涂料；涂膜；环保；0前言：陶瓷涂料属于功能涂料领域[1]，是一种新型的水性无机涂料。

它是以纳米无机化合物为主要成分，并且以水为分散质，涂装后通常经过低温加热方式固化，形成性能和陶瓷相似的涂膜。

其原料蕴藏丰富，便于开采且价格低廉，进而使其成本也相对传统涂料较低。

其中一些采用了硅烷偶联剂，氢氧化铝胶体制备的陶瓷涂料，具有耐高温、高硬度、不燃无烟、超耐候、环保无毒、色彩丰富、涂装简便等诸多优势。

经过各种新型的改良和增进后，其各种优越的性能和廉价的成本也讲逐渐取代传统涂料。

而传统的有机涂料等，对环境的影响颇为巨大，不仅成品经常排放温室气体导致气候变暖，而且还释放有毒物质于空气中，导致人或动植物的疾病和死亡，其在生产的过程之中也耗能大，不满足我国低碳的理念，并产生各种工业污水或有毒气体。

本文试图对各种陶瓷涂料相关的文献资料进行归纳，分类并总结，从各种试剂的配比及制备方案中分析出陶瓷涂料的一些发展和改进，并进行一些相关的理论设想。

1陶瓷涂料概述1.1成膜机理一般由多种纳米级氧化物，通过改进的溶胶-凝胶[2]等反应，并且在低温下，以水为分散介质，水解固化行成类似陶瓷和玻璃的漆膜。

1.2原料来源陶瓷涂料的原材料来自于极普通的、储量极为丰富的天然矿石和金属氧化物（如：石灰石、粘石英砂），而且生产工艺也不复杂，能耗相对较低。

因而原材料资源十分丰富，这与完全依赖石油化学工业、并以石油为主要原料的有机涂料相比较，不仅具有很大的资源优势，而且更加符合低碳要求。

一种耐高温隔热无机涂料的制备方法随着工业化进程的不断推进，对于耐高温隔热涂料的需求也日益增加。

耐高温隔热涂料广泛应用于航空航天、化工、冶金等领域，能够有效提高设备的工作效率和安全性。

本文将介绍一种制备耐高温隔热无机涂料的方法，该方法具有简单、低成本、环保等优点，对于满足工业生产的需求具有重要意义。

1. 原料准备制备耐高温隔热无机涂料所需的原料主要包括硅酸盐、氧化铝、高岭土等无机材料。

这些原料具有耐高温、隔热、耐腐蚀等特性，是制备耐高温隔热涂料的重要基础。

2. 配方设计在原料准备的基础上，需要进行配方设计，确定每种原料的比例和配制方法。

通过科学合理的配方设计，可以确保涂料具有良好的耐高温隔热性能和稳定的工作性能。

3. 制备工艺制备耐高温隔热无机涂料的工艺主要包括原料混合、干燥、粉碎、筛分等步骤。

在混合过程中，需要确保原料充分混合均匀，以保证涂料的均一性和稳定性。

干燥和粉碎是为了提高原料的流动性和涂覆性能，筛分则是为了去除杂质，保证涂料的质量。

4. 添加助剂为了进一步提高耐高温隔热涂料的性能，可以适量添加一些助剂。

常用的助剂包括增稠剂、分散剂、流平剂等，能够改善涂料的流动性、分散性和涂覆性能，提高涂料的施工性能和美观度。

5. 检测与调整制备完耐高温隔热无机涂料后，需要进行必要的检测和调整。

通过检测涂料的各项性能指标，如耐高温性能、隔热性能、耐腐蚀性能等，来评估涂料的质量。

如果发现涂料存在问题，需要及时进行调整和改进，直至满足要求为止。

6. 应用领域制备好的耐高温隔热无机涂料可以广泛应用于航空航天、化工、冶金等领域。

这种涂料具有优异的耐高温性能和隔热性能，能够有效保护设备和构件，延长其使用寿命，提高工作效率和安全性。

制备耐高温隔热无机涂料的方法具有一定的技术含量和工艺要求，但通过科学合理的原料选择、配方设计和制备工艺，可以获得高质量的涂料产品，满足工业生产的需求。

希望本文介绍的方法能够对相关领域的专业人士和技术工作者有所帮助，推动我国耐高温隔热涂料技术的进步和发展。

耐高温涂料配方研究进展1无机耐高温涂料无机耐高温涂料的硬度高，耐热可达400～1000℃甚至更高，但漆膜较脆，未完全固化前耐水性不好，对基材表面处理要求严格。

常用的几类耐高温涂料的特性比较见表1。

表1常用的无机耐高温涂料特性1.1硅酸乙酯耐高温涂料以硅酸乙酯为基料，选择适当的颜、填料后得到的耐高温涂料，有良好的耐热性能和优异的防腐蚀性能。

（1）以聚硅酸乙酯为基料，加入氧化铬绿、石英粉、成膜助剂、表面活性剂（分散剂）等，可制成常温固化的耐热可达300℃的涂料。

（2）以聚硅酸乙酯和硅中间体共水解制备得到的基料，按质量比为固体树脂:铝粉=10:6的比例制成的涂料，其耐热在600℃为10小时，并且耐20次；500℃1小时/室温1小时的冷热循环，涂膜仍处于完好状态。

（3）以聚硅酸乙酯为基料加入低熔点玻璃料或珐琅玻璃以及耐热颜、填料可以制成耐400～600℃甚至800℃的高温涂料。

1.2磷酸盐耐高温涂料磷酸盐耐高温涂料通常由磷酸盐水溶液、固化剂（或反应性颜料）和耐热颜料（或金属铝粉）等组分所组成。

英国的“W”无机耐高温防腐蚀涂料就是这种类型的涂料。

我国也研制并生产类似的涂料。

该涂料的配方组成见表2。

表2典型的磷酸盐耐高温涂料配方按该配方配制的涂料涂装于除去油污的钢基材上，经250℃/1小时烘烤成膜，其耐热性为450℃下700小时涂膜无明显变化；耐冷热交替性为450℃/室温自来水循环15次涂膜无异常；最高耐温为600℃下4小时涂膜完好。

1.3硅溶胶耐高温涂料1.3.1改性硅溶胶耐高温涂料硅溶胶作为涂料基料时，其涂膜附着力和柔韧性往往不能满足涂料性能要求，需要进行改性或与有机成膜物质拼混使用。

后者用于常温用途的各种涂料效果较好。

制备耐高温涂料时，需要对硅溶胶进行改性，见表3。

表3一种耐高温涂料用硅溶胶的改性方法将硅溶胶置于反应器中，先加入氧化钾和氧化锂搅拌均匀，再在搅拌状态下，缓慢地加入氧化锌、氧化镁和氧化铝等。

无机耐高温涂料的制备为适应石油化工、冶金、化肥等工业的发展，研制耐高温涂料已成为一项重要课题。

一般涂料在高温条件下会发生热降解和碳化作用，导致涂层破坏，不能起到保护作用。

而耐高温涂料则具有相当的优势，其在高温条件下，涂层不龟裂、不起泡、不剥落，仍能保持一定的物理机械性能，使物件免受高温化学腐蚀、热氧化、延长使用寿命。

耐高温涂料被广泛应用于烟囱、高温蒸汽管道、热交换器、高温炉、石油裂解设备等方面，乃至应用于航空、航天等领域。

一、实验目的1.了解耐高温涂料的性能与应用。

2.学习无机硅酸盐耐高温涂料的制备方法。

二、实验原理使用无机物硅酸钠、二氧化硅、二氧化钛等耐酸耐碱性好的氧化物，按一定比例混合均匀，涂于需要的底材上，在一定温度下烘烤后，可形成致密、均匀、耐高温、抗氧化、耐老化、耐酸耐碱性能较好的涂层。

它是以硅酸钠和二氧化硅为成膜物质，通过水分蒸发和分子间硅氧键的结合所形成的无机高分子聚合物来实现成膜，对光、热和放射性具有稳定性，同时二氧化钛具有很好的着色力、遮盖力和化学稳定性，故该涂料有优良的耐热和耐老化性能及良好的附着力。

三、实验仪器与试剂实验仪器：马弗炉，研钵，玻璃棒，电子天平，干燥箱，铁片。

实验原料：Na2SiO3·9H2O , SiO2TiO2 , TiO2四、实验步骤1.无机硅酸盐耐高温涂料的制备：①打磨事先准备好的底材表面，以除去污物和氧化膜。

②取1.0032g Na2SiO3·9H2O，0.6060gSiO2, 0.8053gTiO2固体于研钵中，混匀、研磨后，加入0.5mL水，用玻璃棒搅拌，混匀，得白色糊状物。

③用刮涂法把白色糊状物均匀涂于处理好的底材表面上，涂抹要平整，涂层要致密。

④涂层晾干后，将共置于升温至800℃的马弗炉中，烘烤20min，取出后至少在室温下放5min。

⑤将马弗炉温度升至300℃，再把上一步制好的涂层放入其中，并在300℃下烘烤20min，取出，即可得到白色的耐高温涂料。

陶瓷耐高温涂料研发技术配方
材料配方：
1.陶瓷颜料：选用高温稳定的陶瓷颜料，如氧化铝、氧化锆等。

2.有机聚合物：选择适合高温环境的有机聚合物，如环氧树脂、聚酰亚胺等。

3.高温稳定添加剂：添加具有高耐温性能的添加剂，如硅烷偶联剂、有机硅等，以增加涂料的稳定性。

4.溶剂：选用适合溶解有机聚合物的溶剂，如醋酸乙酯、丙酮等。

工艺步骤：
1.原料准备：将陶瓷颜料粉末与适量的有机聚合物以一定比例混合均匀。

2.溶解有机聚合物：将混合物加入适量的溶剂中，搅拌溶解，直到形成均匀的溶液。

3.添加高温稳定添加剂：将高温稳定添加剂逐步加入溶解的溶液中，并不断搅拌均匀，直到完全混合。

4.扩展溶剂：根据涂料的需要，适量添加溶剂来调整涂料的黏稠度和流动性。

5.过滤：将混合好的涂料用滤纸过滤，去除其中可能存在的不溶物或颗粒杂质。

6.包装贮存：将过滤好的涂料装入罐中，并密封贮存。

注意事项：
1.在制备过程中要保持工作环境清洁，并避免灰尘和杂质的混入。

2.涂料质量受到原料质量的影响，所以要选择高品质的原材料。

3.在溶解有机聚合物时，要注意控制溶剂的用量和溶解温度，确保完全溶解。

4.高温稳定添加剂的使用要符合实际要求，不同类型的陶瓷颜料可能需要不同的添加剂。

5.由于涂料的材料特性，操作时要保持涂料与空气的隔离，以免涂料在空气中发生固化或变质。

以上是陶瓷耐高温涂料的研发技术配方，可以根据具体需求进行调整和改进。

通过合理的材料选用和工艺控制，可以获得优质的耐高温涂料，满足各种高温环境下的保护和涂覆需求。

一种耐高温长效不粘陶瓷涂料及其制备方法说实话一种耐高温长效不粘陶瓷涂料及其制备方法这事，我一开始也是瞎摸索。

我最开始就想啊，这陶瓷涂料要耐高温还长效不粘，那原料肯定得特别。

我到处查资料，试过好多不同的陶瓷粉末，什么氧化铝陶瓷粉末啊、二氧化锆陶瓷粉末啊。

我就想，这氧化铝陶瓷硬度高，兴许能扛住高温，就先从它下手。

结果发现，单纯用氧化铝粉末制备出来的涂料，虽然耐高温方面还行，但是不粘的效果非常差。

这可让我愁坏了，就像你做饭的时候锅具粘得一塌糊涂，那多闹心啊。

后来我又想，也许还得加点什么东西来提高不粘性能呢。

于是我就试着加入了一些氟树脂，因为我知道氟树脂在不粘方面表现很出色，就像荷叶上的水珠一样，是不沾东西的。

可是问题又来了，加入氟树脂之后，高温性能又受到了影响。

这就像你想让马跑得快，结果给它驮的东西太多了，跑不动了。

我又试了很多次调整两者的比例，不是这个不行就是那个不行。

有一次，我不小心把一种自制的助剂加多了，本来以为要失败了，结果却发现高温性能和不粘性能都有提升。

这让我恍然大悟，原来助剂也是很关键的。

然后我就专门研究助剂。

我把各种各样的助剂成分在小范围内进行试验，像是一个厨师在不停地试菜一样。

发现添加适量的氧化钛作为助剂，对提升整体性能相当有帮助。

从制备方法来说呢，混合原料的时候，我就感觉像做蛋糕搅拌面糊一样，搅拌得越均匀越好。

而且在烧结的时候，温度和时间的控制那是相当重要的。

温度低一点，涂层的致密性就达不到要求，高一点呢，又可能影响其他性能。

我是反复试验，试了很多个不同的温度值和时间值，才找到那个相对合适的范围。

比如说，温度大概在800度左右，烧结时间在2 - 3个小时的时候，涂料的性能表现相对来说比较好。

我还不是特别确定这是不是完全就是最好的，但是我觉着按照我这个尝试过程，多去试，在不断犯错误中调整，一定能做出更优质的耐高温长效不粘陶瓷涂料。

就像你迷路的话，只有多走走不同的路，才能找到真正的方向。

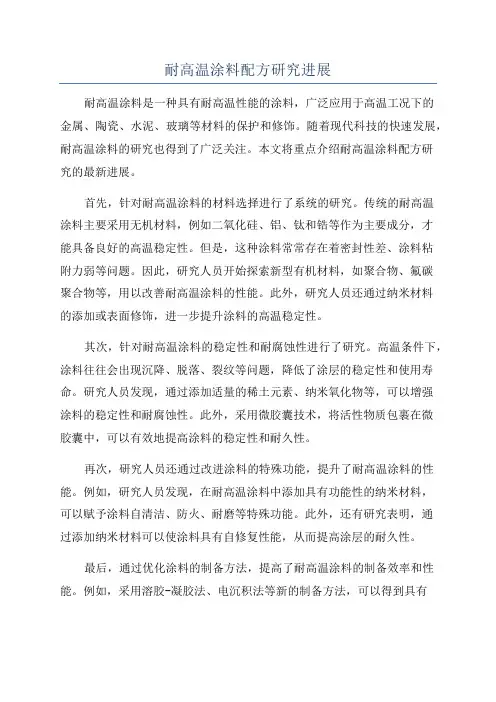

耐高温涂料配方研究进展耐高温涂料是一种具有耐高温性能的涂料，广泛应用于高温工况下的金属、陶瓷、水泥、玻璃等材料的保护和修饰。

随着现代科技的快速发展，耐高温涂料的研究也得到了广泛关注。

本文将重点介绍耐高温涂料配方研究的最新进展。

首先，针对耐高温涂料的材料选择进行了系统的研究。

传统的耐高温涂料主要采用无机材料，例如二氧化硅、铝、钛和锆等作为主要成分，才能具备良好的高温稳定性。

但是，这种涂料常常存在着密封性差、涂料粘附力弱等问题。

因此，研究人员开始探索新型有机材料，如聚合物、氟碳聚合物等，用以改善耐高温涂料的性能。

此外，研究人员还通过纳米材料的添加或表面修饰，进一步提升涂料的高温稳定性。

其次，针对耐高温涂料的稳定性和耐腐蚀性进行了研究。

高温条件下，涂料往往会出现沉降、脱落、裂纹等问题，降低了涂层的稳定性和使用寿命。

研究人员发现，通过添加适量的稀土元素、纳米氧化物等，可以增强涂料的稳定性和耐腐蚀性。

此外，采用微胶囊技术，将活性物质包裹在微胶囊中，可以有效地提高涂料的稳定性和耐久性。

再次，研究人员还通过改进涂料的特殊功能，提升了耐高温涂料的性能。

例如，研究人员发现，在耐高温涂料中添加具有功能性的纳米材料，可以赋予涂料自清洁、防火、耐磨等特殊功能。

此外，还有研究表明，通过添加纳米材料可以使涂料具有自修复性能，从而提高涂层的耐久性。

最后，通过优化涂料的制备方法，提高了耐高温涂料的制备效率和性能。

例如，采用溶胶-凝胶法、电沉积法等新的制备方法，可以得到具有良好高温稳定性的涂料。

此外，研究人员还通过调节涂料的配方比例、添加剂的浓度等参数，对涂料进行优化，从而改善涂料的性能。

综上所述，耐高温涂料配方研究的最新进展主要包括材料选择的研究、涂料稳定性和耐腐蚀性的研究、改进涂料特殊功能的研究以及优化涂料制备方法的研究。

这些进展不仅提升了耐高温涂料的性能，也为高温环境下材料的保护和修饰提供了新的思路和方法。

相信随着研究的不断深入，耐高温涂料在工业领域的应用前景将更加广阔。

耐磨耐高温陶瓷涂料的制备工艺
耐磨耐高温陶瓷涂料是以陶瓷颗粒为骨料，磷酸二氢铝为基料，添加多种无机填料的金属用陶瓷涂料。

耐磨耐高温陶瓷涂料的配方如下。

磷酸
氢氧化铝
硫酸
氢氧化钠
无水硫酸钠
水合磷酸钠
陶瓷骨料Ⅰ
陶瓷骨料Ⅱ
氧化镁
耐磨耐高温陶瓷涂料的制备工艺见图1。

图1耐磨耐高温陶瓷涂料的制备工艺
耐磨耐高温陶瓷涂料的基料选用磷酸二氢铝，其合成方法是：将磷酸与氢氧化铝按一定比例，在一定温度下反应制得。

当Al/P的比例为1︰3.3~1.4︰3，合成温度为120~140℃时，可获得性能优异、产率高的磷酸二氢铝基料。

当骨料与基料的比值为1.7︰1时，涂层的耐磨性较好。

中国新型涂料网。

耐高温漆配方大全耐高温漆是一种具有耐高温性质的涂料，其主要成分是耐高温树脂、填料和溶剂。

耐高温漆广泛应用于各类高温设备、炉膛、烟囱、锅炉等表面的保护和装饰。

随着科学技术的发展，耐高温漆的配方也在不断更新和改进。

下面是一些常见的耐高温漆配方大全。

1. 无机耐高温漆配方无机耐高温漆是以无机硅酸盐、高温填料和无机颜料为主要原料制成的，其配方如下：- 无机硅酸盐：60%- 纤维填料：20%- 粉状高温颜料：10%- 无机颜料：5%- 水性稀释剂：5%2. 有机硅耐高温漆配方有机硅耐高温漆是以有机硅树脂、高温填料和有机颜料为主要原料制成的，其配方如下：- 有机硅树脂：40%- 纤维填料：15%- 高温颜料：15%-有机颜料：10%- 有机溶剂：20%3. 高固含量耐高温漆配方高固含量耐高温漆是指漆膜成膜后高固含量的涂料，具有更好的耐高温性能。

其配方如下：- 含固树脂：45%- 高温填料：20%- 高固含量颜料：20%- 溶剂：15%4. 水性耐高温漆配方由于环保和健康的原因，水性耐高温漆一直以来都备受关注。

其配方如下：- 水性聚合物乳液：45%- 高温填料：20%- 水性颜料：15%- 水性稀释剂：20%5. 电磁辐射防护耐高温漆配方电磁辐射防护耐高温漆是具有电磁屏蔽和防护功能的耐高温涂料。

其配方如下：- 无机电磁屏蔽料：30%- 有机电磁屏蔽料：20%- 高温填料：15%- 高固含量颜料：15%- 溶剂：20%以上是耐高温漆的一些常见配方，不同的配方适用于不同的应用场景和工艺要求。

耐高温漆在工业领域中具有广泛应用，除了保护和装饰作用外，还能提高设备的使用寿命和效率。

随着科技的进步，耐高温漆的配方也会不断更新和改进，以满足不同行业的需求。

总结起来，耐高温漆不仅在外观和防护上具有优势，也为高温设备和工业领域的发展提供了良好的保障。

随着技术的不断创新，耐高温漆的配方也在不断改进，以满足不同行业的需求。

通过对耐高温漆配方的研究和应用，我们能够更好地利用高温设备的潜力，推动科技的进步和工业的发展。

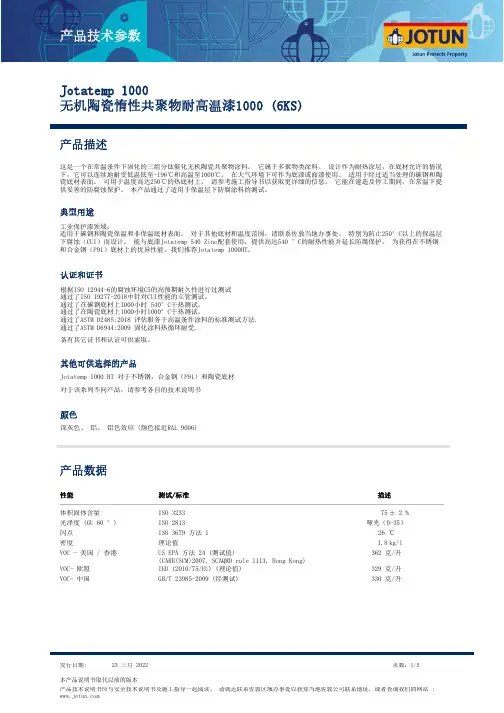

无机陶瓷惰性共聚物耐高温漆1000 (6KS)这是一个在常温条件下固化的三组分钛催化无机陶瓷共聚物涂料。

它属于多聚物类涂料。

设计作为耐热涂层，在底材允许的情况下，它可以连续地耐受低温低至-196℃和高温至1000℃。

在大气环境下可作为底漆或面漆使用。

适用于经过适当处理的碳钢和陶瓷底材表面。

可用于温度高达250℃的热底材上。

请参考施工指导书以获取更详细的信息。

它能在建造及停工期间，在常温下提供妥善的防腐蚀保护。

本产品通过了适用于保温层下防腐涂料的测试。

认证和证书根据ISO 12944-6的腐蚀环境C5的高预期耐久性进行过测试通过了ISO 19277-2018中针对CUI性能的立管测试。

通过了在碳钢底材上1000小时 540°C干热测试。

通过了在陶瓷底材上1000小时1000°C干热测试。

通过了ASTM D2485:2018 评估服务于高温条件涂料的标准测试方法.颜色深灰色、 铝、 铝色效应 (颜色接近RAL 9006)典型用途其他可供选择的产品Jotatemp 1000 HT 对于不锈钢，合金钢（P91）和陶瓷底材工业保护漆领域：适用于碳钢和陶瓷保温和非保温底材表面。

对于其他底材和温度范围，请联系佐敦当地办事处。

特别为防止250°C以上的保温层下腐蚀（CUI）而设计。

能与底漆Jotatemp 540 Zinc配套使用，提供高达540 °C的耐热性能并延长防腐保护。

为获得在不锈钢和合金钢（P91）底材上的优异性能，我们推荐Jotatemp 1000HT。

对于该系列不同产品，请参考各自的技术说明书性能测试/标准描述光泽度 (GU 60 °)ISO 2813VOC - 美国 / 香港US EPA 方法 24 (测试值)(CARB(SCM)2007, SCAQMD rule 1113, Hong Kong)VOC- 欧盟IED (2010/75/EU) (理论值)闪点ISO 3679 方法 126 ℃哑光（0-35）362 克/升329 克/升密度1.8kg/l 理论值VOC- 中国GB/T 23985-2009 (经测试)330 克/升所列数据是基于工厂批量生产的产品，因颜色不同会有些许变化。

耐高温涂料配方分析成分分析耐高温涂料是一种特殊的涂料，能够在高温环境下保持其性能和外观。

它被广泛应用于各种高温工业设备和建筑材料表面，以提高耐热性和保护材料。

本文将探讨耐高温涂料的配方分析和成分分析，以了解其制备方法和性能。

首先，耐高温涂料的配方分析是指确定其组成以及所需成分的比例和配比。

通常，耐高温涂料由以下几个基本组成部分构成：树脂基体、填料、助剂和溶剂。

树脂基体是耐高温涂料的主要成分之一，它起到提供涂料的粘结和保护性能的作用。

常用的树脂基体包括丙烯酸树脂、醇酸改性树脂和酚醛树脂。

这些树脂具有较高的耐高温性能和化学稳定性，能够在高温环境下保持涂料的性能。

填料在耐高温涂料中起到增强涂膜硬度和耐热性的作用。

常见的填料包括高温陶瓷粉体、纳米氧化铝和高温颜料。

这些填料具有很高的熔点和耐高温性能，能够在高温下保持涂料的稳定性和保护性能。

助剂是为了改善涂料性能而添加的辅助成分。

常见的助剂包括防锈剂、增稠剂和抗氧化剂。

防锈剂能够提供耐腐蚀性能，增稠剂用于调节涂料的粘度和流动性，抗氧化剂可以延长涂料的使用寿命。

溶剂在涂料中起溶解固体成分、调节涂料粘度和促进干燥的作用。

常见的溶剂有丙酮、二甲基甲酰胺和醇类溶剂。

这些溶剂具有良好的赋型能力，能够在涂料中溶解树脂基体和助剂，并在涂料干燥后迅速挥发。

其次，对耐高温涂料的成分进行分析有助于了解其性能和应用领域。

通过对涂料的化学成分进行定性和定量分析，可以确定其耐高温性能和耐腐蚀性能。

例如，通过利用红外光谱和质谱仪等表征技术，可以确定涂料中的树脂基体和填料的类型和含量。

红外光谱可以根据吸收峰和波长的变化确定涂料中的官能团和化学键的存在，从而判断树脂基体和填料的种类。

质谱仪则可以通过对涂料样品进行质谱分析，确定其分子量和分子结构。

此外，利用热失重分析和热重分析等热性能测试方法，可以评估涂料的耐高温性能。

热失重分析可以测量涂料在升温过程中的质量损失，从而确定其热分解温度和热稳定性。

陶瓷涂料配方一、引言陶瓷涂料是一种新型的高科技涂料，其主要成分为无机材料，具有优异的耐磨、耐候、耐腐蚀等性能，被广泛应用于建筑、汽车等领域。

本文将详细介绍陶瓷涂料的配方。

二、陶瓷涂料配方的主要成分1. 硅酸盐类材料：主要包括硅酸钠、硅酸钾等。

硅酸盐类材料是陶瓷涂料中最主要的成分，其可以提供稳定的化学性质和良好的物理性能。

2. 无机颜料：如氧化铁颜料、氧化钛颜料等。

无机颜料具有高度稳定性和高色彩度，可以使陶瓷涂层具有良好的色泽和光泽。

3. 聚合物树脂：如丙烯酸树脂、环氧树脂等。

聚合物树脂可以增加陶瓷涂层的黏合力和硬度。

4. 溶剂：如丙酮、二甲苯等。

溶剂可以使陶瓷涂料具有良好的流动性和涂布性。

三、陶瓷涂料配方的制备方法1. 将硅酸盐类材料、无机颜料和聚合物树脂按一定比例加入混合容器中，进行搅拌混合。

2. 按照需要添加适量的溶剂，继续搅拌混合至均匀。

3. 将混合好的陶瓷涂料过滤，去除其中的杂质。

4. 对过滤后的陶瓷涂料进行分散处理，使其具有良好的分散性。

5. 最后将分散处理好的陶瓷涂料进行包装，即可使用。

四、陶瓷涂料配方中各成分的作用1. 硅酸盐类材料：可以提供稳定的化学性质和良好的物理性能。

2. 无机颜料：可以使陶瓷涂层具有良好的色泽和光泽。

3. 聚合物树脂：可以增加陶瓷涂层的黏合力和硬度。

4. 溶剂：可以使陶瓷涂料具有良好的流动性和涂布性。

五、陶瓷涂料配方的优化1. 优化硅酸盐类材料的比例，可以提高陶瓷涂层的耐磨性和耐腐蚀性。

2. 优化无机颜料的选择和比例，可以使陶瓷涂层具有更好的色泽和光泽。

3. 优化聚合物树脂的种类和比例，可以增加陶瓷涂层的黏合力和硬度。

4. 优化溶剂的种类和比例，可以使陶瓷涂料具有更好的流动性和涂布性。

六、结论陶瓷涂料是一种新型的高科技涂料，其主要成分为硅酸盐类材料、无机颜料、聚合物树脂和溶剂。

通过对各成分比例的调整和优化，可以使陶瓷涂层具有更好的性能。

耐高温涂料技术配方
1.耐高温树脂：常用的耐高温树脂有有机硅树脂、聚酰亚胺树脂、酚
醛树脂和丙烯酸树脂等。

树脂是耐高温涂料的主要成分，能够耐受高温环
境并提供良好的粘附性和耐化学性。

2.颜料：耐高温涂料常采用无机颜料，如氧化铁、氧化锌、钙铛黄等。

这些颜料不会因高温而发生化学变化，能够保持涂料的颜色稳定性和耐候性。

3.填料：耐高温涂料中的填料主要用于调节涂料的流变性能，并提供
附着力和滑动性。

常用的填料有硅灰石、滑石粉和钛白粉等。

4.溶剂：耐高温涂料中的溶剂主要用于溶解树脂和调控涂料的粘度。

常见的溶剂有醇类、酮类和酯类溶剂等。

5.助剂：耐高温涂料中的助剂有抗氧化剂、紫外吸收剂和防腐剂等。

抗氧化剂能够延缓涂层老化，紫外吸收剂能够有效吸收紫外线并防止涂层
被破坏，防腐剂可以提高涂层的抗腐蚀性能。

在制备耐高温涂料时，首先将树脂、颜料和一部分溶剂混合，并加热
至一定温度直到树脂完全溶解。

然后加入填料和助剂，继续混合搅拌，最
后逐渐加入剩余的溶剂，调整涂料的粘度和流变性能。

最终得到的涂料可
以通过喷涂、刷涂或滚涂等方式在需要耐高温涂料的被涂物上施工。

以上是一种常见的耐高温涂料技术配方，具体配方的成分比例和工艺
参数可以根据具体要求进行调整。

对于不同的应用领域和高温环境要求，
还可以根据需要添加其他功能性原料，如抗火剂、导热剂和隔热剂等，以
进一步提高涂层的性能。

专利名称：耐高温无机陶瓷涂层的制备方法
专利类型：发明专利
发明人：韦其红,王重海,李伶,王洪升,李勇,程之强,陈达谦,张晓丽,翟萍
申请号：CN201110090089.1
申请日：20110412
公开号：CN102225864A
公开日：
20111026
专利内容由知识产权出版社提供
摘要：本发明涉及一种耐高温无机陶瓷涂层的制备方法，其特征包括以下步骤：将碳酸锂、九水合硝酸铝和稀土氧化物分别溶解在水中，搅拌至生成呈澄清透明溶液a；将氯化钡和氯化铝溶解在水中，搅拌至生成呈澄清透明溶液b；将正硅酸乙酯和无水乙醇加入蒸馏水中，加入酸催化剂，搅拌至呈澄清溶液c；分别得到澄清的溶胶ac和溶胶bc，然后在60～90℃恒温环境下凝胶，得到凝胶ac和凝胶bc；然后煅烧得到陶瓷粉体ac和陶瓷粉体bc；将两种陶瓷粉体煅烧成熔块；将熔块粘结剂和蒸馏水制备成料浆，喷涂在基体表面，烧成获得耐高温无机陶瓷涂层。

表面致密光滑，防水性能好，具有良好的力学性能，强度高，与基体匹配良好，可以达到展宽频带的作用。

申请人：中材高新材料股份有限公司,山东工业陶瓷研究设计院有限公司
地址：255086 山东省淄博市高新区裕民路258号
国籍：CN
代理机构：青岛发思特专利商标代理有限公司
代理人：马俊荣
更多信息请下载全文后查看。
