数据采集模块利用基于ＺｉｇＢｅｅ无线通信协议和Ｍｏｄｂｕｓ总线通信协议的通信网络将传感器采集到的数据传入工控机中，数据存储与告警模块负责对不同类型的数据分析归类并对其进行合理的建模，数据应用模块通过客户端将温度与告警信息展示。
该系统已在变电站现场成功运行，验证了系统设计的合理有效性。
关键词：变电站；温度监测系统；无线通信；数据建模；ＺｉｇＢｅｅ协议；温度告警中图分类号： 文献标志码：Ａ收稿日期：２０１２－０７－０９，修回日期：２０１２－０７－３１作者简介：朱文（１９８８－），男，硕士研究生，研究方向为电力系统保护与控制，Ｅ－ｍａｉｌ：ｚｈｕｗｅｎ１２３＠ｓｊｔｕ．ｅｄｕ．ｃｎ通讯作者：邰能灵（１９７２－），男，教授、博导，研究方向为电力系统继电保护及智能电网输配电技术，Ｅ－ｍａｉｌ：ｕｌｔａｉ＠ｓｊｔｕ．ｅｄｕ．ｃｎ 为保证电力系统的安全稳定运行，降低由于设备温度过高造成的生产和经营损失，对变电站关键和易于发热的设备温度进行实时监测十分必要。
传统方法有远红外测温法［１］、温蜡片法［２］等，其中远红外测温法效果最好，但成本高，需人工进行检测，而温蜡片法测温也需人工定期巡视蜡片的颜色以判断温度，这两种方法显然无法满足自动测温的需求。
近年来，随着微机技术和网络技术的发展，变电站温度监测技术也在不断发展，但大多着力于某一模块的改进，缺乏对其系统性和后续扩展性等考虑［３，４］。

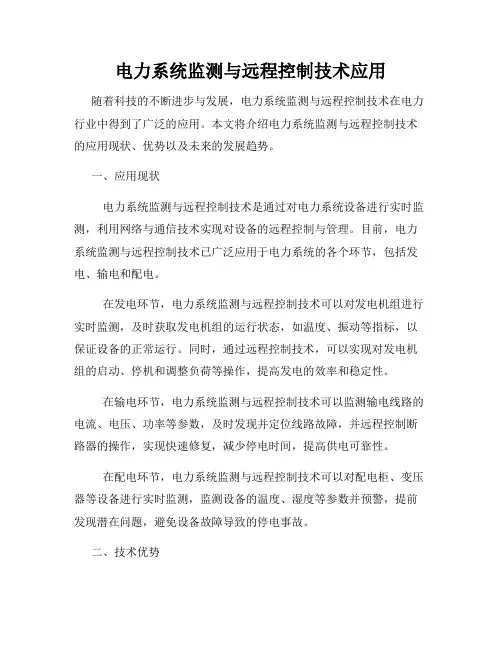

电力系统监测与远程控制技术应用随着科技的不断进步与发展，电力系统监测与远程控制技术在电力行业中得到了广泛的应用。
本文将介绍电力系统监测与远程控制技术的应用现状、优势以及未来的发展趋势。
一、应用现状电力系统监测与远程控制技术是通过对电力系统设备进行实时监测，利用网络与通信技术实现对设备的远程控制与管理。
目前，电力系统监测与远程控制技术已广泛应用于电力系统的各个环节，包括发电、输电和配电。
在发电环节，电力系统监测与远程控制技术可以对发电机组进行实时监测，及时获取发电机组的运行状态，如温度、振动等指标，以保证设备的正常运行。
同时，通过远程控制技术，可以实现对发电机组的启动、停机和调整负荷等操作，提高发电的效率和稳定性。
在输电环节，电力系统监测与远程控制技术可以监测输电线路的电流、电压、功率等参数，及时发现并定位线路故障，并远程控制断路器的操作，实现快速修复，减少停电时间，提高供电可靠性。
在配电环节，电力系统监测与远程控制技术可以对配电柜、变压器等设备进行实时监测，监测设备的温度、湿度等参数并预警，提前发现潜在问题，避免设备故障导致的停电事故。
二、技术优势电力系统监测与远程控制技术的应用带来了许多技术优势。
首先，通过实时监测，可以及时获取设备运行状态，提前发现并解决潜在问题，降低故障率，提高设备的可靠性和稳定性。
其次，远程控制技术可以实现对电力系统设备的远程操作，减少人工干预，提高运维效率。
通过远程控制，可以实现对设备的开关操作、调整负荷以及故障检修等工作，在减少人员风险的同时，提高了工作效率。
另外，电力系统监测与远程控制技术的应用还可以提供大量的运行数据和统计分析，对运行情况进行数据化管理，并进行故障分析和预测，为电力系统的健康运行提供数据支持。
三、发展趋势随着科技的不断进步，电力系统监测与远程控制技术将继续发展壮大。
未来，电力系统监测与远程控制技术将更加智能化、自动化。
首先，随着人工智能技术的发展，电力系统监测与远程控制技术将更加智能化。
动环监控（Dynamic Environmental Monitoring）是指对数据中心、通信基站、服务器机房等关键设施的环境参数进行实时监控和管理的过程。
这种监控通常包括对温度、湿度、电力系统、冷却系统、安全系统等多个方面的指标进行监测。
以下是一些常见的动环监控指标：
1. 温度：监测机房内的温度，确保设备运行在适宜的工作温度范围内。
2. 湿度：监测机房内的相对湿度，防止过湿或过干对设备造成损害。
3. 电力系统：监测电源电压、电流、功率因数等参数，确保电力供应稳定可靠。
4. 冷却系统：监测冷却设备的运行状态，如风扇、空调、冷凝器等，以及冷却效果。
5. 安全系统：监测烟雾探测器、火焰探测器、门禁系统、视频监控系统等安全设备。
6. 漏水检测：监测机房内是否有漏水情况，防止水损害设备。
7. 气体检测：监测机房内是否有有害气体，如二氧化碳、氨气等。
8. UPS（不间断电源）：监测UPS的运行状态和电池状况，确保在电力中断时设备能够正常运行。
9. 消防系统：监测消防系统的状态，如消防水泵、灭火器等。
10. 网络设备：监测网络设备的运行状态，如交换机、路由器等。
11. 服务器和存储设备：监测服务器和存储设备的运行状态和性能。
12. 应用程序和服务：监测关键应用程序和服务的运行状态。
动环监控系统通常由传感器、控制器、监控软件和报警系统组成，能够实时收集上述指标的数据，并通过软件进行分析和处理。
当指标超出预设的阈值时，系统会触发报警，通知运维人员采取相应的措施。
通过动环监控，可以确保关键设施的安全稳定运行，减少故障和事故的发生。

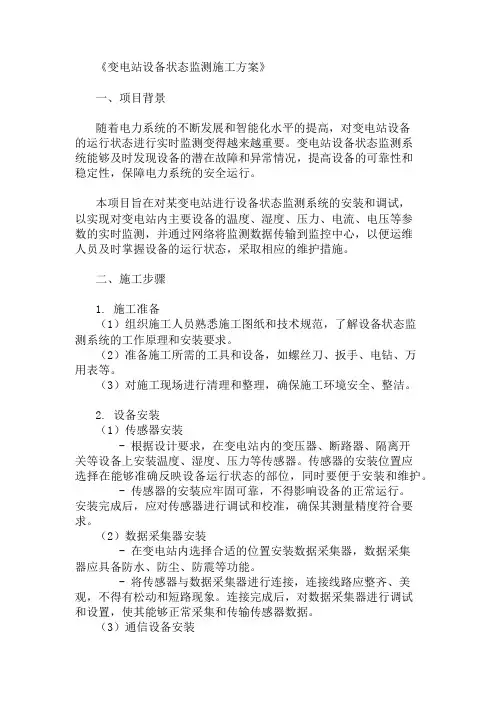

《变电站设备状态监测施工方案》一、项目背景随着电力系统的不断发展和智能化水平的提高，对变电站设备的运行状态进行实时监测变得越来越重要。

变电站设备状态监测系统能够及时发现设备的潜在故障和异常情况，提高设备的可靠性和稳定性，保障电力系统的安全运行。
本项目旨在对某变电站进行设备状态监测系统的安装和调试，以实现对变电站内主要设备的温度、湿度、压力、电流、电压等参数的实时监测，并通过网络将监测数据传输到监控中心，以便运维人员及时掌握设备的运行状态，采取相应的维护措施。
二、施工步骤1. 施工准备（1）组织施工人员熟悉施工图纸和技术规范，了解设备状态监测系统的工作原理和安装要求。
（2）准备施工所需的工具和设备，如螺丝刀、扳手、电钻、万用表等。
（3）对施工现场进行清理和整理，确保施工环境安全、整洁。
2. 设备安装（1）传感器安装- 根据设计要求，在变电站内的变压器、断路器、隔离开关等设备上安装温度、湿度、压力等传感器。
传感器的安装位置应选择在能够准确反映设备运行状态的部位，同时要便于安装和维护。
- 传感器的安装应牢固可靠，不得影响设备的正常运行。
安装完成后，应对传感器进行调试和校准，确保其测量精度符合要求。
（2）数据采集器安装- 在变电站内选择合适的位置安装数据采集器，数据采集器应具备防水、防尘、防震等功能。
- 将传感器与数据采集器进行连接，连接线路应整齐、美观，不得有松动和短路现象。
连接完成后，对数据采集器进行调试和设置，使其能够正常采集和传输传感器数据。
（3）通信设备安装- 在变电站内安装通信设备，如无线网关、光纤收发器等，用于将数据采集器采集到的监测数据传输到监控中心。
- 通信设备的安装应符合通信技术规范要求，确保数据传输的稳定性和可靠性。
3. 系统调试（1）对设备状态监测系统进行整体调试，检查传感器、数据采集器、通信设备等各部分的工作状态是否正常。
（2）对监测数据进行采集和分析，检查数据的准确性和完整性。
电力系统中输电线路监测及检查要点电力系统中输电线路的监测和检查非常重要，它可以确保输电线路的安全运行，及时发现线路的故障和隐患，及时采取措施，保障供电的可靠性。
下面是输电线路监测和检查的要点。
一、线路外观检查1. 对线路档距、档距检查，检查线路的档距是否与设计要求相符，是否有绝缘子串悬垂、过度大等情况。
2. 对线路杆塔、支撑物等进行外观检查，检查是否有变形、倾斜、开裂等情况，以确保线路结构的稳定。
3. 对绝缘子串进行检查，检查是否有断裂、开裂、污秽等情况，保证绝缘子串的完好性，防止线路闪络、串击等故障。
二、线路导线的监测1. 对导线进行过渡片的检查，检查过渡片是否固定牢固，没有松动，确保过渡片的接触良好，减少接触阻抗。
2. 对导线导线夹进行检查，检查导线夹是否完好，夹紧不松动，以保证导线的导电性能。
3. 对导线表面进行检查，检查导线是否有明显的腐蚀、氧化等情况，及时处理。
4. 对导线的挂点进行检查，确保导线的挂点处正常，没有断丝或其他损坏现象。
5. 对导线的风振现象进行监测，防止导线因风振而断线，及时采取措施加固。
三、线路绝缘的监测1. 对绝缘子串进行绝缘电阻测试，检查绝缘子串的绝缘性能是否正常，是否有漏电流过大的现象。
2. 对绝缘子串表面进行检查，检查是否有积污、蜘蛛网等情况，及时进行绝缘子的清洗。
3. 对绝缘子串表面进行红外测温，检查绝缘子串是否存在热点现象，及时发现并处理。
4. 对绝缘子串的串击进行监测，防止绝缘子串因串击而发生击穿。
四、线路地线的监测1. 对线路地线进行检查，确保地线的连接良好，不松动，以保证安全接地的效果。
2. 对地线接地电阻进行测试，确保地线的接地电阻符合要求，防止因接地电阻过大而影响安全接地。
3. 对地线的焊接部位进行检查，确保地线的焊接牢固，没有开焊现象。
五、输电线路的动态监测1. 对线路的振动进行监测，检查线路振动是否正常，以确保线路的稳定性。
2. 对线路的温度进行监测，及时发现线路温度异常，防止温度过高引发火灾等事故。
电机温度传感与监测原理
电机是工业生产中广泛应用的一种电动机械设备，其正常工作需要
保持适当的温度。
若电机过热可能导致设备损坏甚至火灾等严重后果，因此电机温度传感与监测显得尤为重要。
一、传感原理
电机温度传感器通常采用热敏电阻、热电偶、红外线传感器等多种
方式。
其中最常见的是热敏电阻，其基本原理是：随着温度的升高，
热敏电阻的电阻值会发生变化。
通过测量电阻值的变化，就可以间接
得知温度的变化。
热电偶则是利用两种不同金属导体的接触点产生热
电动势，从而测量温度变化。
而红外线传感器则是通过接收物体发出
的红外线辐射，判断物体的温度。
二、监测原理
电机温度监测系统主要包括传感器、数据采集模块、数据处理模块
和显示模块。
传感器用于测量电机内部温度，数据采集模块负责采集
传感器输出的信号，数据处理模块对采集的数据进行处理分析，显示
模块则将分析后的结果反馈给操作人员。
三、应用与意义
电机温度传感与监测原理的应用十分广泛，不仅用于电机的运行监测，也被广泛应用于汽车发动机、仪器设备等领域。
通过对电机温度
进行实时监测，可以有效预防电机过热、维护保养、延长电机寿命，
保障设备的安全运行。
综上所述，电机温度传感与监测原理在工业生产中扮演着重要的角色，其准确的测量和及时的监测能够保障设备的安全运行，延长设备
寿命，提高生产效率，对于现代化工业生产来说具有不可替代的意义。
输电线在线监测技术方案随着电力系统的发展和扩张，输电线路的安全运行变得越来越重要。
为了确保输电线路的稳定运行，及时发现和解决问题，输电线在线监测技术被广泛应用。
本文将介绍一种基于传感器和物联网技术的输电线在线监测技术方案。
一、传感器选择与布置1.温度传感器：温度是判断输电线路运行状态的重要指标之一、可选择高精度的温度传感器，如红外线测温传感器，将其布置在输电线路的关键位置，如高温易发生的导线接头处。
2.湿度传感器：湿度和输电线路的绝缘性能密切相关。
选择高精度的湿度传感器，如电容式湿度传感器，将其布置在需要关注的位置，如接地线和绝缘子。
3.振动传感器：输电线路的振动情况可以反映线路的杆塔结构状态和导线的张力状态。
选择合适的振动传感器，如加速度传感器，将其布置在杆塔和导线附近。
4.电压传感器：电压传感器可以实时监测输电线路的电压波动情况，及时发现电压异常。
可选择高精度的电压传感器，如电压互感器，将其布置在变电站等关键位置。
5.电流传感器：电流传感器可以实时监测输电线路的电流变化，判断输电线路的负荷情况。
可选择高精度的电流传感器，如磁电流传感器，将其布置在导线附近。
二、数据采集与传输将各种传感器采集到的数据通过物联网技术进行实时采集和传输。
具体实施方案如下：1.建立传感器与数据采集设备之间的有线或无线连接，确保传感器可以将采集到的数据传输给数据采集设备。
2.数据采集设备将采集到的数据进行处理和分析，提取有价值的信息。
3.通过物联网技术，将处理后的数据传输给数据存储与处理平台。
4.在数据存储与处理平台上对数据进行存储、分析和展示，为运维人员提供相关的监测数据和实时报警信息。
三、监测系统的建设与应用基于以上传感器选择与数据采集传输方案，可以建设一个完整的输电线在线监测系统。
具体步骤如下：1.设计和建设数据采集与传输设备，包括传感器、数据采集设备和数据传输设备。
2.部署传感器，确保其在关键位置采集到的数据准确可靠。
电网电力行业的电力监测与数据分析电力行业一直是国家经济发展的重要支柱，而电力监测与数据分析作为电力行业管理的重要手段，在电网电力行业中扮演着重要的角色。
本文将介绍电力监测与数据分析的背景和意义，以及其在电力行业中的应用案例。
一、电力监测技术的背景和意义随着电力需求的不断增长，电网电力行业面临着诸多挑战，如电力供应不足、设备运维不合理等。
为了解决这些问题，电力监测技术应运而生。
电力监测技术主要通过采集和分析电力系统中的各种参数和状态信息，实时监控电力系统的运行情况，提高电力系统的可靠性和稳定性。
电力监测技术的意义在于：1. 提高电力供应的可靠性：通过实时监测电力系统，可以及时发现电力设备的故障和异常，进而采取相应的措施进行修复，避免或降低停电风险。
2. 提高电力系统的稳定性：通过对电网的实时监测，可以提前预警电力系统的过负荷和不稳定等问题，并进行适时的调整和优化，保证电力系统的平稳运行。
3. 降低电力系统运维成本：通过电力监测技术，可以实现对电力设备的精细化管理，及时发现和排除设备故障，避免设备停运，从而降低设备的维护和运维成本。
二、电力监测与数据分析的应用案例1. 设备状态监测与预测分析通过采集电力设备的实时运行数据，可以实现对设备状态的监测与分析。
例如，对变压器进行温度、电压和电流等参数的实时监测，通过数据分析和故障预测算法，可以提前判断变压器的故障风险，并采取相应的维护措施，避免设备停运和事故发生。
2. 负荷调度优化电力系统负荷调度是保证电力供应平稳的重要环节。
通过采集电力系统和用户侧的负荷数据，并结合气象等外部因素，可以进行负荷预测和优化调度。
利用数据分析技术，可以确定最佳负荷调度策略，实现电网运行的高效和稳定。
3. 故障检测与定位电力系统中存在各种潜在的故障隐患，如电线松动、设备短路等。
通过实时监测电力系统中各个节点的电流和电压等参数，并结合数据分析和故障诊断算法，可以及时检测和定位故障位置，提高故障处理的效率和准确性。
变电站安全运行需要监控那些数据？变电站巡检、管理工作中，一套变电站智能辅控管理系统是必有的，它能对变电站的各方面的设备、状态进行自动采集、实时存储、在线分析、远程显示等操作，提供远程管理功能，提高电网智能化水平，那么变电站运行需要监控那些数据？来看详细内容！一、变电站运行监控数据有这些内容！1、高压柜：各种电压、电流、功率、频率、电度、开关状态等电能信息，分析、展现趋势。
2、低压柜：与高压柜监控内容一致。
3、开关柜：除了监控电能参数外，还好监测进出线的温度信息。
4、变压器：用无线或有线的温度采集模块，采集接触的温度。
5、温湿度：主要是整个变电站室内环境的温湿度，以及电柜的微环境温湿度。
6、空调：中央空调、智能空调等设备的监控管理。
7、风机：风机的运行情况以及控制，开启或关闭。
8、漏水：管道、地面的液体泄漏状况监控。
9、水位：电缆沟的水位高低。
10、水泵：水泵运行状态，远程控制进行电缆沟排水。
11、加湿器：分析状态，控制设备空气加湿。
12、除湿机：分析状态，实现环境除湿。
13、烟雾：火灾信息的监控、报警。
14、气体：六氟化硫、氧气、甲烷、臭氧等气体的浓度。
15、......二、变电站智能辅控系统的价值1、打造全方位监管，保护国家财产安全。
2、及时发现、消除重大隐患，保障变电站运行安全。
3、现场无人值守，手机、电脑随时管理现场。
4、减少了人力、物力、财力的投入、损失。
变电站运行需要监控那些数据？大概有二十多个监控项目，多几十个监控数据，而针对不同类别的变电站监控项目，所要监控的对象、数据都不一样，因此做变电站辅助监控项目需灵活应变，按需设计方案。
电力系统中的智能监测装备操作指南随着科技的不断发展，智能监测装备在电力系统中的应用越来越广泛。
这些智能监测装备可以实时监测、诊断和管理电力系统中的各种参数，有效提高电力系统的可靠性和安全性。
本文将为您提供一个电力系统中智能监测装备的操作指南，旨在帮助您正确使用和运维这些装备，确保电力系统的正常运行。
首先，让我们来了解一下电力系统中的智能监测装备的种类和功能。
智能监测装备可以包括绝缘监测装置、温度监测装置、电力质量监测装置等。
这些装备主要用于实时监测电力系统中的电气参数、绝缘状况、温度变化等，并能提供及时的报警和诊断信息。
通过这些装备，运维人员可以及时发现并排查电力系统中的故障和隐患，以便及时采取措施，避免事故的发生。
在操作智能监测装备之前，首先需要进行装备的安装和调试。
在安装时，需要根据装备的说明书和技术要求，选择合适的安装位置，并确保装备与电力系统的连接顺利进行。
安装完成后，还需要进行装备的调试工作。
在调试过程中，需要检查装备的各个功能是否正常，确保装备能够准确地监测、诊断和报警，并能提供准确的参数和故障信息。
在日常运维过程中，需要定期对智能监测装备进行维护和检修。
维护工作主要包括装备的清洁和检查。
装备在长时间运行后会积累一定的灰尘和污垢，需要定期清洁，以保证其正常的工作状态。
同时，还需要定期对装备进行检查，确保各个功能仍然正常，并进行必要的校准和调整。
如果发现装备出现故障或异常，应及时联系专业人员进行维修和处理。
在操作智能监测装备时，需要根据具体的装备类型和功能来进行操作。
一般来说，操作过程中需要注意以下几点：1.熟悉装备的基本操作界面和功能按钮。
不同的智能监测装备可能具有不同的操作界面和功能按钮，需要通过学习和熟悉来掌握其基本操作方法。
可以参考装备的说明书和培训资料，以及向厂家或专业人员咨询，了解装备的操作方法和使用技巧。
2.按照装备的操作流程进行操作。
不同的装备可能具有不同的操作流程，需要按照装备的操作流程来进行操作。
测试工具2021.08变电站温湿度在线监控系统研发王秋尘(国网江苏省电力有限公司检修分公司淮妥运维站，江苏淮安，223001)摘要：介绍了变电站温度和湿度测量的当前状态以及变电站控制等的重要性。
介绍了几种实时温度和湿度测量模式和现场使用的控制系统。
我们设计并开发了变电站温度和湿度的实时测量和控制系统。
从温度和湿度传感器，数据通信模式，计算机界面，后台管理系统以及温度和湿度控制算法方面详细介绍了系统的结构和特性。
该系统采用分布式收集和集中监控模式，并使用PID控制来调节现场温度和湿度。
在后台远程控制风扇，空调和其他设备的运行，以控制温度和湿度。
系统数据流采用Modbus协议,具有出色的可扩展性。
本文介绍了变电站温湿度在线监测系统，包括总体架构,硬件设计，软件设计等，并对监测系统创新进行了总结。
关键词：温湿度；监控；系统Research and Development of On-line Monitoring System for Temperature and Humidity in SubstationWang Qiuchen(Huai?an operation and maintenance station of maintenance branch of State Grid Jiangsu ElectriePower Co.,Ltd.,Huai^an Jiangsu,223001)Abstract•The current status of temperature and humidity measurement in substation and the importanceof substation control are irrtroduced.Several real-time temperature and humidity measurement modes and field control systems are introduced.We design and develop a real-time measurement and control system of temperature and humidity in substation.The structure and characteristics of the systemare introduced in detail from temperature and humidity sensor,data communication mode,computer interface,background management system and temperature and humidity control algorithm.The system adopts distributed collection and centralized monitoring mode,and uses PID control to adjust the temperatirre and humidity.Remote control the operation of fans,air conditionets and other equipmentin the background to control temperature and humidity.The data stream of the system adopts Modbus protocol,which has excellent scalability.This paper introduces the substation temperature and humidity online monitoring system,including the overal1architecture,hardware design,software design,and summarizes the innovation of the monitoring system.Keywords•temperature and humidity;monitoring;system1变电站温湿度实时监测系统组成介绍温湿度实时监测系统具有一对一以及一对多的传输特点，进一步实现了集中监控。
ABCD一、电力系统设备运行状态实时监控系统概述电力作为现代社会的重要能源支撑，其系统的稳定运行对于经济发展和社会生活至关重要。
电力系统设备运行状态实时监控系统应运而生，成为保障电力系统安全、可靠、高效运行的关键技术手段。
该系统通过对电力系统中各类设备，如发电机、变压器、输电线路、断路器等的运行参数进行实时采集、传输、分析和处理，能够及时准确地掌握设备的运行状态，提前发现潜在故障隐患，为设备的维护、检修和运行调度提供科学依据。
二、电力系统设备运行状态实时监控系统的关键技术1. 传感器技术- 高精度传感器是实现准确数据采集的基础。
对于温度监测，采用高精度的温度传感器，如铂电阻温度传感器（PT100），其测量精度高、稳定性好，能够实时监测设备关键部位的温度变化。
在电流和电压测量方面，利用电磁式互感器或电子式互感器，将大电流和高电压转换为适合采集和处理的信号。
例如，电子式互感器具有动态范围宽、频率响应特性好等优点，能够满足电力系统复杂工况下的测量需求。
- 传感器的安装位置也至关重要。
对于发电机，需要在定子绕组、转子、轴承等部位安装温度传感器，以全面监测发电机的运行温度。
在变压器上，除了油温监测，还应在绕组等关键部位设置传感器，确保能够及时发现局部过热等问题。
2. 数据传输技术- 考虑到电力系统的分布范围广、设备众多，数据传输需要具备高可靠性和高实时性。
光纤通信技术因其传输速率高、抗干扰能力强等优点，成为电力系统数据传输的首选。
通过铺设专用的光纤网络，可以实现监控数据的快速、稳定传输。
例如，在变电站之间以及变电站与监控中心之间构建光纤通信链路，确保大量的设备运行数据能够及时准确地传输到监控中心。
- 对于一些偏远地区或不便于铺设光纤的场所，无线通信技术如4G/5G网络也可作为补充。
采用无线通信技术时，需要采用加密技术确保数据传输的安全性，防止数据被窃取或篡改。
同时，要优化通信协议，减少数据传输延迟，提高系统的响应速度。
《变电站环境监测系统施工方案》一、项目背景随着电力系统的不断发展，变电站的安全稳定运行至关重要。
变电站环境监测系统能够实时监测变电站内的温度、湿度、烟雾、漏水等环境参数，以及设备的运行状态，为变电站的安全运行提供有力保障。
本项目旨在为[具体变电站名称]安装一套先进的环境监测系统，以提高变电站的智能化管理水平。
二、施工目标1. 安装一套功能齐全、性能稳定的变电站环境监测系统。
2. 确保系统能够准确监测变电站内的环境参数和设备运行状态。
3. 实现系统与变电站现有监控系统的无缝对接。
4. 保证施工过程安全、高效，不影响变电站的正常运行。
三、施工步骤1. 施工准备- 熟悉施工图纸和技术规范，了解变电站的布局和设备情况。
- 组织施工人员进行技术培训，掌握环境监测系统的安装和调试方法。
- 准备施工所需的材料和设备，包括传感器、控制器、线缆、配电箱等。
- 与变电站管理部门协调，确定施工时间和施工区域，做好安全防护措施。
2. 设备安装- 传感器安装- 根据施工图纸确定传感器的安装位置，一般包括温度传感器、湿度传感器、烟雾传感器、漏水传感器等。
- 使用专用工具将传感器固定在安装位置上，确保安装牢固可靠。
- 连接传感器的线缆，注意线缆的走向和防护，避免受到外力损坏。
- 控制器安装- 选择合适的位置安装控制器，一般安装在变电站的控制室内。
- 将控制器固定在安装支架上，连接电源线和信号线。
- 按照技术规范设置控制器的参数，确保系统正常运行。
- 配电箱安装- 根据施工图纸确定配电箱的安装位置，一般安装在变电站的配电室或机房内。
- 将配电箱固定在安装位置上，连接电源线和信号线。
- 安装配电箱内的电器元件，如断路器、接触器、继电器等。
3. 线缆敷设- 根据施工图纸确定线缆的走向和敷设方式，一般采用桥架敷设或穿管敷设。
- 敷设线缆时，应注意线缆的规格和型号，确保符合技术要求。
- 线缆的接头应采用专用接头，确保连接牢固可靠。
- 敷设线缆过程中，应注意保护线缆，避免受到外力损坏。
动环监控系统的电力电量监测数据有哪些
通信基站、网络机房中不可缺少的设备是供配电装置，比如：配电箱、蓄电池等，通常需要实现电力动环监控，来进行供配电自动巡检管理，那么动环监控系统的电力电量监测数据有哪些？根据设备的类型差异，通常有需要检测显示电压、电流等十多种参数，下面详细介绍。
动环监控系统的电力电量监测数据的类型
1、开关监测：主要是监测开关通断情况，分析停电故障。
2、UPS监测：监测不间断电源的输入、输出、负载、环境温度、旁路等综合信息，实现自动的电力监测，辅助管理ups设备。
3、蓄电池监测：监测单个蓄电池的内阻、电压、温度这些参数，可以级联多个蓄电池进行管理。
4、配电柜：获取电压、电流、有功功率、无功功率、视在功率、功率因数、总电能等十多种电力参数，对这些电力参数进行汇总分析，判断运行趋势，以曲线图、数字等方式进行展现，适用于普通配电柜、配电箱、精密配电柜、列头柜等等设备。
5、PDU：检测机柜PDU设备的电流、电压及功耗等信息，是机柜微环境中的监测功能。
6、……
动环监控系统的电力电量监测数据有哪些？看设备类型，根据不同的供配电设备，实现针对性的监控管理，获取详细的电压、电流、输入、输出、功率、温度等等详细的参数。
电力系统温度监测项目技术方案昆明理工大学测试计量技术与仪器联合实验室目录第一章概述____________________________________________________________ 1第二章：总体设计_______________________________________________________ 2_一、系统结构__________________________________________________________________ 2二、光纤光栅测温系统工作原理 __________________________________________________ 2三、主要技术指标______________________________________________________________ 3四、系统功能__________________________________________________________________ 3第三章系统硬件功能实现________________________________________________ 6_一、E safe-1000光纤温度在线监测仪功能 _________________________________________ 6二、F BGT-E 光纤光栅温度传感器_______________________________________________ 6第四章方案简介________________________________________________________ 7一、总体监测方案_____________________________________________________________ 7二、详细说明__________________________________________________________________ 7三、本系统特点________________________________________________________________ 8第五章、系统软件功能实现_______________________________________________ 9_一、服务器软件模式，功能强大运行稳定_________________________________________ 9二、直观显示电缆接头、电缆桥架分布及电缆走向 __________________________________ 9三、图示化功能菜单，汇集了系统的主要功能，简洁明了 ___________________________ 9四、功能强大的报警分析功能___________________________________________________ 9第六章售后服务条款________________________________________________________________________ 1_ 3一、技术支持服务____________________________________________________________ 13二、培训计划________________________________________________________________ 13三、售后服务计划____________________________________________________________ 13附录近期电力测温报警系统部分业绩1_4第一章概述目前电气开关柜、高压电缆及接头、大电流接点等易发热位置的定期监测均需人工进行，缺乏及时有效的跟踪监测手段，设备的安全可靠性得不到有效的保证，同时设备检修维护工作也非常大，尤其是开关柜不能得到有效的检测，由于是封闭式的，只能对外部测温，不能直接有效的对开关柜内部发热点做及时有效的监测。
实现温度在线监测是保证高压开关柜及电缆安全运行的重要手段，因此安装一套在线温度监测系统是非常必要的，根据此次实际情况结合综合保护系统可以更提高电站自动化水平，真正的实现无人职守。
.电气设备的过热故障可分为外部热故障和内部热故障两类：外部热故障电气设备的外部热故障主要指裸露接头由于压接不良等原因，在大电流作用下，接头温度升高，接触电阻增大，恶性循环造成隐患。
此类故障占外部热故障的90%以上。
据数据统计，可以看到线夹和刀闸触头的热故障占整个外部热故障的77%,它们的平均温升约在30C左右，其它外部接头的平均温升在20-25E之间，结合检测经验，按温升的多少，可将外部故障分为轻微、一般和严重三种。
内部热故障高压电气设备内部热故障的特点是故障点密封在绝缘材料或金属外壳中，如电缆，内部热故障一般都发热时间长而且较稳定，与故障点周围导体或绝缘材料发生热量传递，使局部温度升高，因此可以通过检测其周围材料的温升来诊断高压电气设备（如电缆）的内部故障。
第二章：总体设计、系统结构、光纤光栅测温系统工作原理光纤光栅测温系统由光纤光栅温度传感器、单模光缆（用于远距离信号传输）、光纤温度在线监测仪及计算机终端等设备组成。
系统工作时，光纤温度在 线监测仪内部光源发出连续的宽带光，经光缆传输到监测现场布设的光纤光栅温 度传感器，这些传感器内部的测量敏感元件——光纤光栅对该宽带光有选择地反射回相交换机 上位机组态L 温度在线监测仪 n温度在线监测仪应的一个窄带光，经同一传输光缆返回到光纤温度在线监测仪内部探测器来测定出各个传感器所返回的不同窄带光的中心波长，从而解析出各监测点的温度值。
由于多个传感器所返回的窄带光信号中心波长范围不同，所以可以将这些传感器串接组网实现多点同时测量，大大简化了传感器及引出线的布设，避免了以往逐点测量的不便。
三、主要技术指标测温范围：-40弋〜+200C所有监测点测量时间：<1 秒测温精度：土0.5 C测温分辨率：0.1 C光纤传输距离：20km测温主机使用环境温度：-10 C〜50C 测温主机保存环境温度：-30 C〜70 E测温主机使用环境湿度：0〜80%（无凝露）测温主机存储环境湿度：0〜95%（无凝露）使用环境：无腐蚀性气体抗振动性能：5〜50Hz（5 分钟往复）抗冲击性能：20KG 11mS 3 方向进行抗干扰性能：1KV 1卩S脉冲传感器：防水、防电、防尘、防潮、防震测温主机电源要求：180〜270V，50HZ± 5HZ 隔离：无需四、系统功能实现设备由于过热产生故障的早期预测，防患于未然发生过热故障时，系统能提供报警并准确定位过热位置，指导检修工作直观显示电缆接头、设备、母线温度的具体位置及名称，实时连续的温度监测保存历史数据，作为运行经验的积累和事故分析的依据。
具有局域网络接口，可与站内的管理网络相连，实现信息的共享，连结站内局域网的计算机可同样具有温度显示和报警功能，安装于主控室的主机和连网的计算机能够自动显示相应的报警提示。
光纤温度在线监测监控系统作为传统缆式温感火灾探测器的替代品，具有精度高、数据传输及读取速度快、自适应性能好、检测故障准确直观等优点，实现了传统式温度测量无法实现的诸多功能和现场无法解决的问题。
系统设备操作简单，温度传感器防水、防电、防尘、防震，可适应恶劣环境工作。
系统具有故障在线诊断功能。
可显示每个温度传感器的使用情况，监视每个传感器是否处于正常工作状态或断路状态，并对断路位置进行报警。
用户可根据需要通过系统对每个温度传感器设定不同的报警温度。
当温度达到预定值时，系统声光报警，显示故障电缆头位置，并且可以通过自动呼叫系统（发送手机短信或打电话）通知有关人员，短信内容显示故障相关信息。
系统可根据开关柜及电缆头温度正常与否进行分析判断，根据温度变化趋势对可能出现的事故进行报警，具有超温报警、温升异常报警、越限事故自动记录打印以及事故追忆功能。
系统可生成各个监测点的温度实时及历史趋势图，同时可根据操作人员需要生成各类图形和统计报表。
可以实现实时或召唤打印报警事件以及指定的各类图形和统计报表。
日文读书据按秒记录并显示相应的温度变化曲线，日温度变化曲线保存一年，如有必要可拷贝到其他存储介质中。
系统对同每根电缆的每个电缆头进行一段时间范围内记录分析曲线走势图，再根据该电缆的基本参数及使用时间做出分析报告，判断此时电流大小（理论值），以利于对该电缆的保护。
系统具有良好的人机界面，可对任一点进行数据查询，也可对任一监测点进行预警值、报警值、记录精度的设定和参数的修改。
电子地图显示，准确查询每监测点的具体情况。
系统具有数据远传通信功能，同时支持多层管理，可设定管理员权限，使相关领导在办公室内就对现场状况一目了然。
系统具有扩展功能，可自身纵向扩展或与其他设备横向扩展，从而实现对电缆隧道的全自动化管理。
第三章系统硬件功能实现一、Esafe-1000 光纤温度在线监测仪功能为光纤光栅传感器阵列提供输入光源并对光纤光栅传感器输出的光信号进行解析，该系列的光纤温度在线监测仪内嵌功能强大的嵌入式计算机，配置有USB 外挂存储器接口和标准RS232及10M以太网计算机通信接口。
可以通过上位机液晶屏直观显示所有被测量的数值以方便操作人员读取，也可通过标准通信接口将温度测量值传送给集中监测站。
二、FBGT-E 光纤光栅温度传感器准分布式组网：多个光纤光栅传感器可以串接使用测温分辨率高测温精度高测温范围宽长期使用无零点漂移全光测量及信号传输，不受电磁干扰耐腐蚀、抗冲击振动第四章方案简介一、总体监测方案(1) 采用光纤光栅温度传感器和光纤温度在线监测仪对测温点进行准分布式温度实时监测。
(2) 设置1个监控室，监控室设在值班室。
(3) 系统测温分辨率为0.1C,系统所有监测点的单次测量时间小于1秒钟、详细说明(1)沿被监测开关柜并行布设两根16芯监测光缆，每间隔两台开关柜从监测光缆的其中1根光纤各自引出18个光纤光栅温度传感器，分别可对2台开关柜共18个测点进行监测。
(2)该监测项目对开关柜共计300个传感器。
(3)监控系统图：网络线—光缆开勺3、4号柜开关柜n号柜开关柜、本系统特点1、实时性：全年365 >24小时不间断在线监测，时刻保证高压设备处于受监控状态，安全不受人为因素影响，将人员疏忽导致的事故几率降至最低。
2、安全性：温度传感器无源，监测现场无电，不受强电场和强磁场的干扰。
系统经过中国电科院的580KV 工频耐压试验，绝缘耐压性能满足500KV 及以下电压等级的变电站的绝缘等级。
