钢材强度的里氏硬度检测计算表(依据GB 50344-2019)

钢材硬度对照表其中常用于钢材硬度试验的标尺一般为A、B、C，即HRA、HRB、HRC。

硬度值用下式计算：当用A和C标尺试验时，HR=100-e 当用B标尺试验时，HR=130-e 式中e--残余压痕深度增量，其什系以规定单位0.002mm 表示，即当压头轴向位移一个单位(0.002mm)时，即相当于洛氏硬度变化一个数。

e值愈大，金属的硬度愈低，反之则硬度愈高。

上述三个标尺适用范围如下：HRA(金刚石圆锥压头)20-88 HRC(金刚石圆锥压头)20-70HRB(直径1.588mm钢球压头)20-100 洛氏硬度试验是目前应用很广的方法，其中HRC在钢管标准中使用仅次于布氏硬度HB。

洛氏硬度可适用于测定由极软到极硬的金属材料，它弥补了布氏法的不是，较布氏法简便，可直接从硬度机的表盘读出硬度值。

但是，由于其压痕小，故硬度值不如布氏法准确。

C、维氏硬度(HV) 维氏硬度试验也是一种压痕试验方法，是将一个相对面夹角为1360的正四棱锥体金刚石压头以选定的试验力(F)压入试验表面，经规定保持时间后卸除试验力，测量压痕两对角线长度。

维氏硬度值是试验力除以压痕表面积所得之商，其计算公式为：式中：HV--维氏硬度符号，N/mm2(MPa)； F--试验力，N； d--压痕两对角线的算术平均值，mm。

维氏硬度采用的试验力F为5(49.03)、10(98.07)、20(196.1)、30(294.2)、50(490.3)、100(980.7)Kgf(N)等六级，可测硬度值范围为5～1000HV。

表示方法举例：640HV30/20表示用30Hgf(294.2N)试验力保持20S(秒)测定的维氏硬度值为640N/mm2(MPa)。

维氏硬度法可用于测定很薄的金属材料和表面层硬度。

它具有布氏、洛氏法的主要优点，而克服了它们的基本缺点，但不如洛氏法简便。

维氏法在钢管标准中很少用。

HB是用一定的力将一定直径(2.5、5、10)的钢球压向被测材料的表面，然后测量被测材料表面钢球压痕的直径以判断材料的硬度。

里氏硬度试验试验标准GBT17394-1998《金属里氏硬度试验》。

一、试验原理用规定质量的碳化物冲击体在脑一定的弹力作用下以一定的速度冲击试样表面，用冲头在距试样表面1mm处回弹速度与冲击速度的比值再乘以1000，定义为里氏硬度。

里氏硬度值可由下式计算得到。

HL＝1000Rv/ A v式中 HL——里氏硬度值；Av——冲击体冲击速度，Rv——冲击体反弹速度里氏硬度值可以换算成布氏、洛氏、维氏和肖氏硬度。

里氏硬度的表示方法是在符号HL前示出硬度值，在HL后面注明所用硬度计型号。

例如，700HLD表示用D型硬度计测定的里氏硬度值为700。

二、里氏硬度计的结构及主要技术参数里氏硬度计由冲击装置和显示装置两部分组成。

冲击装置是里氏硬度计的关键部件。

冲击装置最常用的为D型（基本型），其次为DC型、G型和C型。

它们结构上大体相同，图5-9为一种典型的冲击装置，其中D型适用于普通硬度测试场合，其余几种用于各种特殊场合的硬度测试。

里氏硬度计有各种不同的型号，其主要型号及技术参数见表5-8。

表5-8 里氏硬度计主要技术参数冲击装置类型主要参数试验范围/HL用途冲击体质量/g 冲击能量/N。

m 冲头直径/mm 冲头材料D型DC型G型C型5.55.520.03.011.011.090.02.73333碳化钨碳化钨碳化钨碳化钨200～900200～900300～750350～960一般场合孔内小空间大型铸锻件表面层及薄壁件硬度计除了定期进行检定期进行检定外，在试验中，一般在日常试验前，应对硬度计的显示装置、数字打印机、示值误差和重复性进行检查。

里氏硬度计示值误差应符合表5-9的要求。

表5-9 里氏硬度计示值误差硬度计冲击装置型号标准里氏硬度块硬度值示值误差重复性D DC G C 490～830HLD490～830HLDC460～630HLG550～890HLC±12HLD±12HLDC±12HLG±12HLC12HLD12HLDC12HLG12HLC三、试样1、在制备过程中应尽量避免由于受热、冷加工对试样表面硬度的影响。

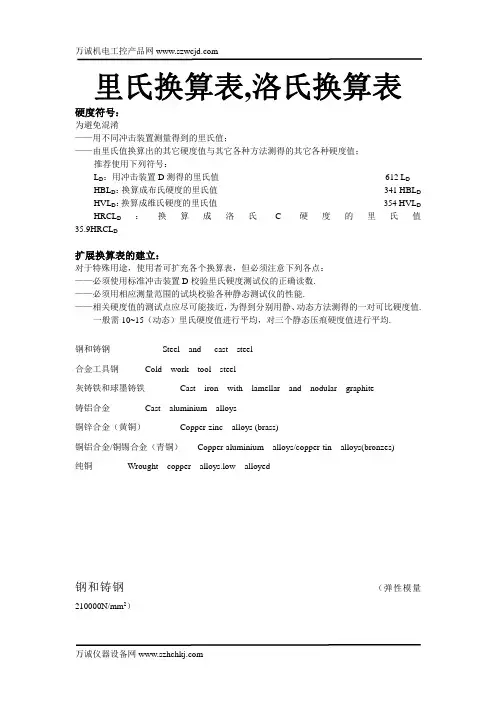

里氏换算表,洛氏换算表硬度符号：为避免混淆——用不同冲击装置测量得到的里氏值；——由里氏值换算出的其它硬度值与其它各种方法测得的其它各种硬度值；推荐使用下列符号：L D：用冲击装置D测得的里氏值612 L D HBL D：换算成布氏硬度的里氏值341 HBL D HVL D：换算成维氏硬度的里氏值354 HVL D HRCL D：换算成洛氏C硬度的里氏值35.9HRCL D扩展换算表的建立：对于特殊用途，使用者可扩充各个换算表，但必须注意下列各点：——必须使用标准冲击装置D校验里氏硬度测试仪的正确读数.——必须用相应测量范围的试块校验各种静态测试仪的性能.——相关硬度值的测试点应尽可能接近，为得到分别用静、动态方法测得的一对可比硬度值.一般需10~15（动态）里氏硬度值进行平均，对三个静态压痕硬度值进行平均.钢和铸钢Steel and cast steel合金工具钢Cold work tool steel灰铸铁和球墨铸铁Cast iron with lamellar and nodular graphite铸铝合金Cast aluminium alloys铜锌合金（黄铜）Copper-zinc alloys (brass)铜铝合金/铜锡合金（青铜）Copper-aluminium alloys/copper-tin alloys(bronzes)纯铜Wrought copper alloys.low alloyed钢和铸钢（弹性模量210000N/mm2）300 350 400 450 500非铅垂冲击方向修正值从所测量的L D 值减去表中修正值L D-6 -6 -5 -5-12 -12 -11 -10-20 -19 -18 -17-29 -27 -25 -24钢和铸钢（弹性模量210000N/mm2）L D HV HB（F=30D2）HRB HRC HSD L D HV HB（F=30D2）HRB HRC HSD300 302 304 306 308310 312 314 316 318320 322 324 326 328330 332 334 336 338340 342808182838485868788899091929394959697981001011028081828384858687888990919394959697989910010210338.439.440.341.342.343.244.245.146.046.947.848.749.650.451.352.253.053.854.655.556.357.140040240440640841041241441641842042242442642843043243443643844044214214314514714815015115315515615815916116316416616817017117317517614014114314414514714815015115315415615715816016216316516616816917176.376.977.478.078.579.079.580.080.581.081.582.082.482.983.483.884.384.785.185.686.086.4-5-4-4-4-3-3-3-2-10- 9- 8- 8- 7- 6- 6- 5-16-15-14-13-12-11-10- 9-22-20-19-18-17-16-15-14344 346 348350 352 354 356 358360 362 364 366 368370 372 374 376 378380 382 384 386 388390 392 394 396 398400 10310410610710810911111211311511611711912012112312412612712813013113313413613713914014210410510610710911011111211411511611711912012112212412512612812913013213313413613713814057.858.659.460.160.961.662.463.163.864.565.265.966.667.267.968.669.269.870.571.171.772.372.973.574.174.775.275.876.344444644845045245445645846046246446646847047247447647848048248448648849049249449649850017818018218318518718919119219419619820020120320520720921121321521621822022222422622823017217417517717918018218418518718919019219419519719920020220420620720921121321521621822086.887.287.788.188.488.889.289.690.090.390.791.191.491.892.192.592.893.293.593.894.294.594.895.295.595.896.196.496.7上表中的值适用于经热轧、热锻及热处理的低合金钢及铸钢钢和铸钢（弹性模量210000N/mm2）L D HV HB（F=30D 2）HRB HRC HSD L D HV HB（F=30D2）HRB HRC HSD500 502 504 506 508510 512 514 516 518520 522 524 526 528530 532 534 536 538540 542 544 546 548550 552 554 556 558560 23023223423623824024224424624825025225425625826026326526726927127327527728028228428628829129322022222422622722923123323523723924124324524724925125325525725926126326526726927127427627828096.797.097.497.798.098.398.698.999.299.520.020.420.721.021.421.722.122.422.723.123.423.724.124.424.725.025.425.726.026.326.626.927.327.627.928.232.532.833.133.333.633.934.234.534.735.035.335.635.936.236.436.737.037.337.637.938.238.538.739.039.339.639.940.240.540.841.160060260460660861061261461661862062262462662863063263463663864064264464664865065265465665866033934234434734935235435735936236436736937237537738038338538839139339639940240440741041341641932632833133333633834134334634835135335635836136436636937237437738038238538839139339639940240534.234.534.835.135.335.635.936.236.536.737.037.337.637.938.138.438.738.939.239.539.840.040.340.640.841.141.441.641.942.142.447.047.347.647.948.248.548.849.149.449.750.050.350.650.951.251.551.852.252.552.853.153.453.754.054.354.654.955.255.555.956.2562 564 566 568570 572 574 576 578580 582 584 586 588590 592 594 596 598600 29529729930230430630931131331531832032232532733033233433733928228428728929129329529830030230530730931231431631932132332628.528.829.129.429.730.030.430.731.031.331.631.932.132.432.733.033.333.633.934.241.441.742.042.242.542.843.143.443.744.044.344.644.945.245.545.846.146.446.747.066266466666867067267467667868068268468668869069269469669870042142442743043343643944244544845145445846146446747047347748040741041341641942242542843143443744044344644945245545846246542.742.943.243.443.743.944.244.444.745.045.245.545.746.046.246.446.746.947.247.456.556.857.157.457.758.058.458.759.059.359.659.960.360.660.961.261.561.962.262.5上表中的值适用于经热轧、热锻及热处理的低合金钢及铸钢钢和铸钢（弹性模量210000N/mm2）L D HV HB（F=30D2）HRB HRC HSD L D HV HB（F=30D2）HRB HRC HSD700 702 704 706 708 48048348749049346546847147447847.447.747.948.248.462.562.863.163.563.880080280480680867868368869369858.859.059.259.559.779.579.980.280.681.0710 712 714 716 718720 722 724 726 728730 732 734 736 738740 742 744 746 748750 752 754 756 758760 762 764 766 768770 772 774 776 778 49750050350751051451752152552853253553954354755055455856256657057457758158659059459860260661061561962362848148448749149449750150450851151451852152552853253553954354655055355756156556857257658058358759159559960348.648.949.149.449.649.850.150.350.550.851.051.251.551.751.952.252.452.652.953.153.353.553.854.054.254.454.754.955.155.355.655.856.056.256.464.164.464.865.165.465.766.166.466.767.167.467.768.168.468.769.169.469.770.170.470.771.171.471.872.172.472.873.173.573.874.274.574.975.275.681081281481681882082282482682883083283483683884084284484684885085285485685886086286486686887087287487687870370871371872372873373874474975576076577177778278879479980581181782382983584184785486086687387988689289959.960.160.360.560.760.961.161.461.661.862.062.262.462.662.863.063.263.463.663.864.064.264.464.664.865.065.365.565.765.966.166.366.566.766.981.381.782.182.482.883.283.683.984.384.785.185.585.986.286.687.087.487.888.288.689.089.489.890.290.691.091.491.892.292.693.193.593.994.394.7780 782 784 786 788 790 792 794 796 798 800 632 636 641 645 650 655 659 664 669 673 678607 611 615 619 623 627 631 635 639 643 64756.7 56.9 57.1 57.3 57.5 57.7 58.0 58.2 58.4 58.6 58.875.976.3 76.6 77.0 77.377.7 78.1 78.4 78.8 79.1 79.5880 882 884 886 888 890 892 894 896 898 900905 912 919 926 933 94067.1 67.3 67.4 67.6 67.8 68.095.2 95.6 96.0 96.4 96.9 97.3 97.7 98.2 98.6 99.1 99.5上表中的值适用于经热轧、热锻及热处理的低合金钢及铸钢合金工具钢（弹性模量210000N/mm 2）第8页表中的值适用于经退火、热处理的含铬12%的高炭合金工具钢系列，牌号示例见下表：西德工业标准化DIN 英国标准BS4459- 日本工业标准JISG4404联合国标准UNS美国钢铁学会标准AISI标准编号Standard No 牌号Symbol1.2080 1.2085 1.2086 1.2201 1.2378 1.2379 1.2436 1.2601 1.2609 1.2880 1.2884 X210 Cr 12X250 Cr 12X290 Cr 12X165 CrV 12X220 CrV Mo 12 2X155 CrV Mo 12 1X210 CrW 12X165 Cr Mo V12X165 CrV Mo 12 1X165 Cr Co Mo 12X250 Cr Co W12BD 3BD 2SKD 1SKD 11SKD 2T 30 403T 30 402T 30 405D 3D 2D 5非铅垂冲击方向修正值从所测量的L D值减去表中修正值L D-6-6-5-5-5-4-4-4-3-3-3-2-12-12-11-10-10- 9- 8- 8- 7- 6- 6- 5-20-19-18-17-16-15-14-13-12-11-10- 9-29-27-25-24-22-20-19-18-17-16-15-14 300350400450500550600650700750800850900。

抗拉强度与硬度上海国华公司专营宝钢产品:冷板、热板、镀锌板.电话：021-56789999 宝钢资源抗拉强度与硬度对照表抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度Rm HV HB HRB Rm HV HB HRB 250 80 76 1125 350 333 35.5 270 85 80.7 1115 360 342 36.6 285 90 85.2 1190 370 352 37.7 305 95 90.2 1220 380 361 38.8 320 100 95 1255 390 371 39.8 335 105 99.8 1290 400 380 40.8 350 110 105 1320 410 390 41.8 370 115 109 1350 420 399 42.7 380 120 114 1385 430 409 43.6400 125 119 1420 440 418 44.5 415 130 124 1455 450 428 45.3 430 135 128 1485 460 437 46.1 450 140 133 1520 470 447 46.9 465 145 138 1555 480 456 47 480 150 143 1595 490 466 48.4 490 155 147 1630 500 475 49.1 510 160 152 1665 510 485 49.8 530 165 156 1700 520 494 50.5 545 170 162 1740 530 504 51.1 560 175 166 1775 540 513 51.7 575 180 171 1810 550 523 52.3 595 185 176 1845 560 532 53 610 190 181 1880 570 542 53.6 625 195 185 1920 580 551 54.1640 200 190 1955 590 561 54.7 660 205 195 1995 600 570 55.2 675 210 199 2030 610 580 55.7 690 215 204 2070 620 589 56.3 705 220 209 2105 630 599 56.8 720 225 214 2145 640 608 57.3 740 230 219 2180 650 618 57.8 755 235 223 660 58.3 770 240 228 20.3 670 58.8 785 245 233 21.3 680 59.2 800 250 238 22.2 690 59.7 820 255 242 23.1 700 60.1 835 260 247 24 720 61 850 265 252 24.8 740 61.8 865 270 257 25.6 760 62.5880 275 261 26.4 780 63.3900 280 266 27.1 800 64915 285 271 27.8 820 64.7930 290 276 28.5 840 65.3950 295 280 29.2 860 65.9965 300 285 29.8 880 66.4995 310 295 31 900 671030 320 304 32.2 920 67.51060 330 314 33.3 940 681095 340 323 34.4* HRB St12=65 St13=55 St14=50硬度试验是机械性能试验中最简单易行的一种试验方法。
