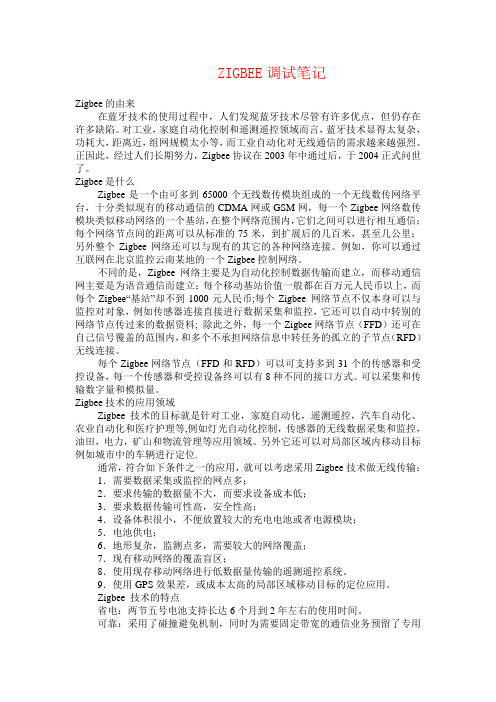

ZIGBEE调试笔记 Zigbee的由来 在蓝牙技术的使用过程中，人们发现蓝牙技术尽管有许多优点，但仍存在许多缺陷。对工业，家庭自动化控制和遥测遥控领域而言，蓝牙技术显得太复杂，功耗大，距离近，组网规模太小等，而工业自动化对无线通信的需求越来越强烈。正因此，经过人们长期努力，Zigbee协议在2003年中通过后，于2004正式问世了。 Zigbee是什么 Zigbee是一个由可多到65000个无线数传模块组成的一个无线数传网络平台，十分类似现有的移动通信的CDMA网或GSM网，每一个Zigbee网络数传模块类似移动网络的一个基站，在整个网络范围内，它们之间可以进行相互通信；每个网络节点间的距离可以从标准的75米，到扩展后的几百米，甚至几公里；另外整个Zigbee网络还可以与现有的其它的各种网络连接。例如，你可以通过互联网在北京监控云南某地的一个Zigbee控制网络。 不同的是，Zigbee网络主要是为自动化控制数据传输而建立，而移动通信网主要是为语音通信而建立；每个移动基站价值一般都在百万元人民币以上，而每个Zigbee“基站”却不到1000元人民币;每个Zigbee 网络节点不仅本身可以与监控对对象，例如传感器连接直接进行数据采集和监控，它还可以自动中转别的网络节点传过来的数据资料; 除此之外，每一个Zigbee网络节点（FFD）还可在自己信号覆盖的范围内，和多个不承担网络信息中转任务的孤立的子节点（RFD）无线连接。 每个Zigbee网络节点（FFD和RFD）可以可支持多到31个的传感器和受控设备，每一个传感器和受控设备终可以有8种不同的接口方式。可以采集和传输数字量和模拟量。 Zigbee技术的应用领域 Zigbee技术的目标就是针对工业，家庭自动化，遥测遥控，汽车自动化、农业自动化和医疗护理等,例如灯光自动化控制，传感器的无线数据采集和监控，油田，电力，矿山和物流管理等应用领域。另外它还可以对局部区域内移动目标例如城市中的车辆进行定位. 通常，符合如下条件之一的应用，就可以考虑采用Zigbee技术做无线传输： 1．需要数据采集或监控的网点多； 2．要求传输的数据量不大，而要求设备成本低； 3．要求数据传输可性高，安全性高； 4．设备体积很小，不便放置较大的充电电池或者电源模块； 5．电池供电； 6．地形复杂，监测点多，需要较大的网络覆盖； 7．现有移动网络的覆盖盲区； 8．使用现存移动网络进行低数据量传输的遥测遥控系统。 9．使用GPS效果差，或成本太高的局部区域移动目标的定位应用。 Zigbee 技术的特点 省电：两节五号电池支持长达6个月到2年左右的使用时间。 可靠：采用了碰撞避免机制，同时为需要固定带宽的通信业务预留了专用时隙，避免了发送数据时的竞争和冲突；节点模块之间具有自动动态组网的功能，信息在整个Zigbee网络中通过自动路由的方式进行传输，从而保证了信息传输的可靠性。 时延短：针对时延敏感的应用做了优化，通信时延和从休眠状态激活的时延都非常短。 网络容量大：可支持达65000个节点。 安全：ZigBee提供了数据完整性检查和鉴权功能，加密算法采用通用的AES-128。 高保密性：64位出厂编号和支持AES-128加密。 Zigbee的发展前景 Zigbee技术和RFID 技术在2004年就被列为当今世界发展最快，市场前景最广阔的十大最新技术中的两个。关于这方面的报道，你只需在百度，或GOOGLE搜索栏中键入“Zigbee”,你就会看到大量的有关报道。总之，今后若干年，都将是Zigbee技术飞速发展的时期。 Zigbee技术在我国的应用情况 尽管，国内不少人已经开始关注Zigbee这们新技术，而且也有不少单位开始涉足Zigbee技术的开发工作，然而，由于Zigbee 本身是一种新的系统集成技术，应用软件的开发必须和网络传输，射频技术和底层软硬件控制技术结合在一起。因而深入理解这个来自国外的新技术，再组织一个在这几个方面都有丰富经验的配套的队伍，本身就不是一件容易的事情，因而，到目前为止，国内目前除了成都西谷曙光数字技术有限公司，真正将Zigbee技术开发成产品，并成功地用于解决几个领域的实际生产问题而外，尚未见到其它报道。 Zigbee 和现有移动网（GPRS，CDMA-1X）的比较 1．无网络使用费：使用移动网需要长期支付网络使用费，而且是按节点终端的数量计算的，而Zigbee没有这笔费用； 2．设备投入低：使用移动网需要购买移动终端设备，每个终端的价格在人民币1000元上下，而使用Zigbee 网络，不仅Zigbee网络节点模块（相当于基站）费用每只人民币不到1000元，而且，主要使用的网络子节点（相当于手机）的价格还要低得多； 3．通信更可靠：由于现有移动网主要是为手机通信而设计的，尽管CDMA-1X和GPRS可以进行数据通信，但实践发现，不仅通信数率比设计速率低很多，而且数据通信的可靠信也存在一定的问题。而Zigbee网络则是专门为控制数据的传输而设计的,因而控制数据的传输具有相当的保证。 4．高度的灵活性和低成本：首先，通过使用覆盖距离不同,功能不同的Zigbee网络节点，以及其它非Zigbee系统的低成本的无线收发模块，建立起一个Zigbee局部自动化控制网，（这个网络可以是星型，树状，网状及其共同组成的复合网结构）再通过互联网或移动网与远端的计算机相连，从而实现低成本，高效率的工业自动化遥测遥控； 5．比起现有的移动网来，尽管Zigbee仅仅只是一个局域网，覆盖区域有限，但它却可以与现有的移动网，互联网和其它通信网络相连接，将许多Zigbee局域网相互连成为一个整体。有效的解决移动网的盲区覆盖问题：我们知道，现有移动网络在许多地方存在盲区，特别是铁路，公路，油田，矿山等野外，更是如此。而增加一个移动基站或直放站的费用是相当可观的，此时使用Zigbee网络进行盲区覆盖不仅经济有效，而且往往是现在唯一可行手段。 Zigbee与现有数传电台的比较 1．可靠性高：由于Zigbee模块的集成度远比一般数传电台高，分离元器件少，因而可靠性更高； 2．使用方便安全：因为集成度高，比起一般数传电台来，Zigbee收法模块体积可以做得很小，而且功耗低，例如成都西谷公司远距离传输模块（2-5公里），最大发射电流比一个CDMA手机还要小许多，因而很容易集成或直接安放在到设备之中，不仅使用方便，而且在户外使用时，不容易受到破坏； 3．抗干扰力强，保密性好，误码率低：Zigbee收发模块使用的是2.4G 直序扩频技术，比起一般FSK, ASK和跳频的数传电台来，具有更好的抗干扰能力，和更远的传输距离；参阅我们网站中有关CDMA直序扩频技术的优越性讨论，和Cypress公司有关实验报道。 4．免费频段：Zigbee使用的是免费频段，而许多数传电台所使用的频段不仅需要申请，而且每年都需要向国家无委会交纳相当的频率使用费。 5．价格低： Zigbee数传模块的价格只有具有类似功能的数传电台的几分之一；(2.4G,250kps,3-5公里距离DSSS 数传模块每只不到200元人民币) 提供低成本，高可靠性的无线数传互联网平台（包括软件和硬件）,以及相关技术支持，以满足不同客户的具体需要，就是我们的服务宗旨。
蓝牙接收模块蓝牙接收模块是一种用于接收和解码来自蓝牙设备的无线信号的设备。
它广泛应用于各种领域，包括消费电子、汽车电子、医疗设备等。
一、蓝牙接收模块的基本原理蓝牙接收模块的基本原理是通过接收来自蓝牙设备的无线信号，将其解码为数字信号，最终输出给终端设备进行处理。
其主要组成部分包括天线、射频前端、解调器以及控制电路等。
1. 天线：蓝牙接收模块的天线用于接收来自蓝牙设备的无线信号。
天线的设计和选择对于接收信号的灵敏度和范围至关重要。
2. 射频前端：射频前端主要负责将接收到的无线信号进行放大和滤波，以提高信号的质量和可靠性。
射频前端通常包括低噪声放大器（LNA）、滤波器和功率放大器等。
3. 解调器：解调器用于将接收到的模拟信号转换为数字信号，以便后续的处理和解码。
解调器通常采用数字信号处理（DSP）技术，能够提供更高的灵敏度和抗干扰能力。
4. 控制电路：控制电路用于控制蓝牙接收模块的工作模式和参数设置。
控制电路通常包括微处理器、存储器和接口电路等。
二、蓝牙接收模块的应用由于其无线传输和高度集成的特点，蓝牙接收模块在各种领域都得到广泛应用。
1. 消费电子：在消费电子产品中，蓝牙接收模块常用于音频设备，如无线耳机、音箱等。
用户可以通过蓝牙接收模块将音频信号从手机或电脑等设备无线传输到音箱或耳机，使用户能够自由地享受音乐和影音内容。
2. 汽车电子：蓝牙接收模块在汽车中也有广泛的应用。
例如，蓝牙接收模块可以与手机或其他蓝牙设备配对，实现音频传输、电话接听等功能。
此外，一些高端汽车还通过蓝牙接收模块支持车辆与手机之间的数据交互，如导航信息的传输等。
3. 医疗设备：蓝牙接收模块也被广泛应用于医疗设备中。
例如，一些医疗设备可以通过蓝牙接收模块与手机等外部设备进行连接，在医生和患者之间实现实时的数据传输和监测。
这对于医院和患者来说，都具有极大的便利性和可靠性。
三、蓝牙接收模块的市场前景蓝牙接收模块作为一种传输无线信号的设备，具有广阔的市场前景。
蓝牙知识小结第一篇：蓝牙知识小结蓝牙协议知识总结蓝牙设备和主机进行连接和数据通信的流程如下：外部设备发出广告(带有UUID信息等其他信息)；主机（集中器设备）收到广告信息，进而发送扫描请求；表示我扫描到你的信息；3 外部设备收到扫描请求后，返回扫描回应，表示我知道你扫描到我的信息；4 主机进而发送连接请求信息，表示主机要跟设备建立无线连接；5 设备收到连接请求后，发送相应请求回应；表示已经建立连接；数据读写流程如下进一步（在建立连接的基础上）：主机发送主服务UUID（设备的广告UUID）给设备；服务发现 7 设备收到后回应服务信息；主机发送特性UUID；特性发现9 设备收到后回应特性值句柄；（类似于存储设备的地址）主机发送特性值句柄；读信息11 设备收到后回应特性值；主机发送特性值句柄和要写入值；写信息 13 设备回应写入成功响应；在睡眠状态，耗电只有1微安（uA），而在连接事件中最高的是10几个毫安连接建立之后，再进行安全密钥的交换配对，进而进行数据的读写；主机和从机绑定之后，断开连接后，可以快速的建立连接并进行加密读写，而不需要再次配对；特点低功耗蓝牙速度只有100bps，传统蓝牙有3Mbps 2 低功耗蓝牙不需要IOS 的MFI 认证，传统蓝牙必须； 3 低功耗蓝牙能纽扣电池能用1年多，传统蓝牙不行；频道：2.4G – 2.48G 总共40个频段，每2M 一个频段；其中 37（2.40G），38（2.426G），39（2.48G）为 3个广播频道；这3个频道避开了wifi 常用的频道，与wifi可以共存；其他37个为连接频道；1、BLE中主从机建立连接，到配对和绑定的过程如下图。
正如上图所示，最简单一次蓝牙通信需要以上相关步骤，包括discovery device,connect,pairing,bond等4个主要部分。
1）广播：广播包可以包含广播数据，广播包可以无指定或者对指定的设备发送。
蓝牙模块介绍：主机模块实物与从机一样，模块上有白点，主机模块会自动和从机模块配对，省却配对的麻烦，适合在需要两个设备间通过蓝牙串口无线通信的应用，无需电脑.蓝牙透传模块可以让你原来使用串口的设备摆脱线缆的束缚在10米范围内实现无线串口通信。
使用该模块无需了解复杂的蓝牙底层协议，只要简单的几个步骤即可享受到无线通信的便捷。
蓝牙透传模块只有4个AT指令，分别是测试通讯，改名称，改波特率，改配对密码，AT指令必须从TXD,RXD信号脚设置，不能通过蓝牙信道设置。
发送AT指令的设备可以是各种类型的MCU（比如51，avr，pic，msp430，arm等），也可以是电脑通过串口（PC串口接MAX232以后或者USB转串口）发送。
特别注意：1、主机模块和从机模块均不能切换工作模式，只能是单一的工作模式（主或从）2、主机模块只能配对HC06的从机模块，主机模块之间不能配对连接，主机模块也不能跟带蓝牙的电脑或者手机等其他蓝牙设备配对3、从机模块可以跟带蓝牙的电脑或者部分带蓝牙的手机配对使用，从机模块之间不能连接，如果电脑没有蓝牙适配器，可以购买我们的蓝牙适配器（地址：/item.htm?id=137********&），4、主机模块的AT指令比从机模块少了AT+NAME指令，其他指令相同5、主机模块和从机模块的接口均为3.3V电平，可以直接连接各种TTL电平带串口MCU（5V的MCU请串联1K电阻）直接连接，设置参数可以用MCU或者本店的USB转串口，或者增加MAX232转换电路后的电脑串口小常识：TXD：发送端，一般表示为自己的发送端，正常通信的时候接另一个设备的RXD。
RXD：接收端，一般表示为自己的接收端，正常通信的时候接另一个设备的TXD。
正常通信时候本身的TXD永远接设备的RXD！自收自发：顾名思义，也就是自己接收自己发送的数据，也就是自身的TXD接到自身的RXD，用来测试本身的发送和接收是否正常。
低功耗蓝牙BLE - 学习笔记蓝牙的分类BLE【实操恋爱课-程】协议框架关键术语及概念广播数【扣】据格式广播网【１】络拓扑GAT【О】T 连接的网络拓扑GATT【⒈】通讯事务服务和特【б】征Ser【9】vice?Char【５】acteristic?最近由【２】于项目需求在学习 BLE，网上Android BLE开发的资料相比其他【６】 Android 资料显得有些匮乏，在此记录学习例程，希望能能对学习 BLE 的童鞋有所帮助。
在上手 Android 之前我们需要先搞清楚蓝牙的协议及通讯过程，才不会在调用 Google 提供的 API 时似懂非懂。
蓝牙的分类当前的蓝牙协议分为基础率 - 增强数据率（BR-EDR）和低耗能（BLE）两种类型。
当然现在 BLE蓝牙模块?还有单模和双模之分，单模指的是仅支持BLE ，双模即 Bluetooth Classic + BLE。
蓝牙BD-EDR和蓝牙BLE主要区别BLE协议框架蓝牙协议规定了两个层次的协议，分别为蓝牙核心协议（Bluetooth Core）和蓝牙使用层协议（Bluetooth Application）。
蓝牙核心协议关心对蓝牙核心技术的描述和规范，它只提供基础的机制，并不关心如何运用这些机制；蓝牙使用层协议，是在蓝牙核心协议的基础上，根据具体的使用需要定义出各种各样的策略，如 FTP、文件传输、局域网.?蓝牙核心协议（Bluetooth Core）又包含 BLE Controller 和 BLE Host 两部分。
这两部分在不一样的蓝牙技术中（BR-EDR、AMP、BLE），承担角色略有不一样，但大致的功能是相同的。
Controller 负责定义 RF、Baseband?等偏硬件的规范，并在这之上抽象出用于通信的逻辑链路（Logical Link）；Host?负责在逻辑链路的基础上，进行更为友好的封装，这样就可以屏蔽掉蓝牙技术的细节，让 Bluetooth Application 更为方便的运用。
蓝牙模块蓝牙模块，是一种集成蓝牙功能的PCBA板，用于短距离无线通讯，按功能分为蓝牙数据模块（如BLK-MD-BC04-B，BLK-MD-SPP系列）和蓝牙语音模块（如BLK-MD-SPK 系列）。
目录1释义2关系3原理与结构系统硬件结构DER5460和DGI385的硬件设计OMAP5910的软件设计总结4模块分类5模块接口6模块组成1释义蓝牙模块是指集成蓝牙功能的芯片基本电路集合，用于无线网络通讯，大致可分为三大类型：数据传输模块（如BLK-MD-BC04-B）远程控制模块（如BLK-MD-BC04-L）等。
一般模块具有半成品的属性，是，是在芯片的基础上进行过加工，以使后续应用更为简单。
2关系对于最终用户，形象点说：蓝牙模块是半成品，蓝牙适配器是成品；常见的蓝牙适配器（也称dongle）为usb dongle，主要用于传输数据，也有串口dongle；针对特殊用户，有语音dongle，等等；蓝牙模块根据协议分为支持1.1，1.2，2.0，3.0，4.0的模块通常后者兼容前者产品。
3原理与结构作为取代数据电缆的短距离无线通信技术，蓝牙支持点对点以及点对多点的通信，以无线方式将家庭或办公室中的各种数据和语音设备连成一个微微网（Pico－net），几个微微网还可以进一步实现互联，形成一个分布式网络（scatter－net），从而在这些连接设备之间实现快捷而方便的通信。
本文介绍蓝牙接口在嵌入式数字信号处理器OMAP5910上的实现，DSP对模拟信号进行采样，并对A/D变换后的数字信号进行处理，通过蓝牙接口传输到接收端，同样，DSP对蓝牙接收到的数字信号进行D/A变换，成为模拟信号。
蓝牙信号的收发采用蓝牙模块实现。
此蓝牙模块是公司最近推出的遵循蓝牙V1.1标准的无线信号收发芯片，主要特性有：具有片内数字无线处理器DRP （DigitalRadioProcessor）、数控振荡器，片内射频收发开关切换，内置ARM7嵌入式处理器等。
1.1小常识（非常重要）：TXD：发送端，一般表示为自己的发送端，正常通信必须接另一个设备的RXD。
RXD：接收端，一般表示为自己的接收端，正常通信必须接另一个设备的TXD。
正常通信时候本身的TXD永远接设备的RXD！自收自发：正常通信时RXD接其他设备的TXD，因此如果要接收自己发送的数据顾名思义，也就是自己接收自己发送的数据，即自身的TXD直接连接到RXD，用来测试本身的发送和接收是否正常，是最快最简单的测试方法，当出现问题时首先做该测试确定是否产品故障。
也称回环测试。
1.2电平逻辑：TTL电平：通常数据表示采用二进制，规定+5V等价于逻辑"1",0V等价于逻辑"0",称作TTL信号系统，是正逻辑RS232电平：采用-12V到-3V，等价于逻辑"0"，+3V到+12V的逻辑电平，等价于逻辑"1"，是负逻辑的1.3产品特性：1、核心模块使用HC-05从模块，引出接口包括VCC,GND,TXD,RXD,KEY引脚、蓝牙连接状态引出脚（STATE），未连接输出低，连接后输出高2、led指示蓝牙连接状态，快闪表示没有蓝牙连接，慢闪表示进入AT 模式，双闪表示蓝牙已连接并打开了端口3、底板设置防反接二极管，带3.3V LDO，输入电压3.6~6V，未配对时电流约30mA，配对后约10mA，输入电压禁止超过7V！4、接口电平3.3V，可以直接连接各种单片机（51，AVR，PIC，ARM，MSP430等），5V单片机也可直接连接，无需MAX232也不能经过MAX232！5、空旷地有效距离10米(功率等级为CLASS 2)，超过10米也是可能的，但不对此距离的连接质量做保证6、配对以后当全双工串口使用，无需了解任何蓝牙协议，支持8位数据位、1位停止位、可设置奇偶校验的通信格式，这也是最常用的通信格式，不支持其他格式。
7、可以通过拉高34脚进入AT命令模式设置参数和查询信息8、体积小巧（3.57cm*1.52cm），工厂贴片生产，保证贴片质量。
维亚思控制器蓝牙模块使用说明书（原创版）目录1.维亚思控制器蓝牙模块概述2.蓝牙模块的功能特点3.蓝牙模块的安装与连接4.蓝牙模块的使用方法5.蓝牙模块的注意事项6.蓝牙模块的故障排除与维护正文一、维亚思控制器蓝牙模块概述维亚思控制器蓝牙模块是一款功能强大、易于使用的蓝牙设备，适用于各种需要无线连接的场景。
该模块采用了先进的蓝牙技术，具有较高的稳定性、可靠性和兼容性，可与市面上大部分蓝牙设备连接。
二、蓝牙模块的功能特点1.高稳定性：维亚思控制器蓝牙模块采用了高性能的蓝牙芯片，确保了在各种环境下都能保持稳定连接。
2.高兼容性：模块支持蓝牙 4.0 及以上版本，可与市面上大部分蓝牙设备无缝连接。
3.低功耗：模块具有低功耗特性，即使长时间使用也不会对设备的续航造成明显影响。
4.多功能：模块支持数据传输、音频传输等多种功能，满足不同场景的需求。
三、蓝牙模块的安装与连接1.安装：蓝牙模块采用标准接口设计，可轻松插入设备的相应接口进行安装。
2.连接：安装完成后，打开设备的蓝牙设置，搜索附近的蓝牙设备，找到模块的设备名称并点击连接，即可完成配对。
四、蓝牙模块的使用方法1.数据传输：连接成功后，可通过蓝牙模块在设备间传输数据，如文件、图片等。
2.音频传输：模块支持音频传输功能，可连接蓝牙耳机、音响等设备播放音乐、接听电话等。
五、蓝牙模块的注意事项1.请勿将蓝牙模块置于潮湿、高温的环境中，以免损坏设备。
2.在使用过程中，请勿让模块受到强烈撞击或摔落，以免影响使用寿命。
3.如有异常现象，请立即断开电源并联系售后服务。
六、蓝牙模块的故障排除与维护1.若连接过程中出现配对失败，请尝试重新开启蓝牙设备或重新安装模块。
2.若传输数据时出现中断或速度慢，请检查蓝牙设备之间的距离是否过远，或尝试更换传输方式。

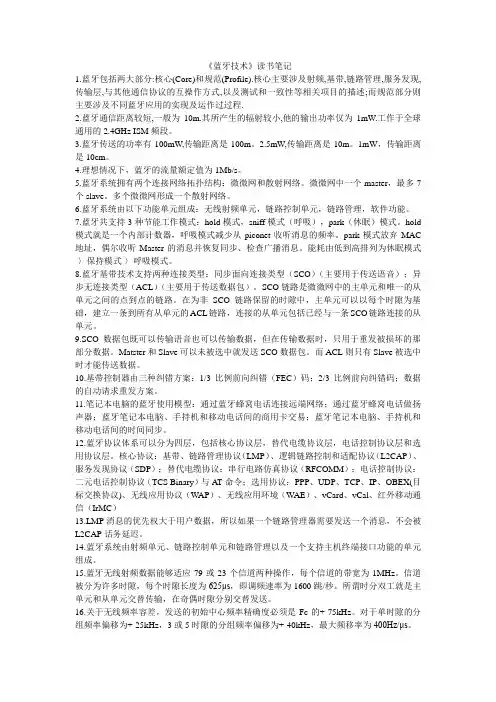

《蓝牙技术》读书笔记1.蓝牙包括两大部分:核心(Core)和规范(Profile).核心主要涉及射频,基带,链路管理,服务发现,传输层,与其他通信协议的互操作方式,以及测试和一致性等相关项目的描述;而规范部分则主要涉及不同蓝牙应用的实现及运作过过程.2.蓝牙通信距离较短,一般为10m.其所产生的辐射较小,他的输出功率仅为1mW.工作于全球通用的2.4GHz ISM频段。
3.蓝牙传送的功率有100mW,传输距离是100m。
2.5mW,传输距离是10m。
1mW，传输距离是10cm。
4.理想情况下，蓝牙的流量额定值为1Mb/s。
5.蓝牙系统拥有两个连接网络拓扑结构：微微网和散射网络。
微微网中一个master，最多7个slave。
多个微微网形成一个散射网络。
6.蓝牙系统由以下功能单元组成：无线射频单元，链路控制单元，链路管理，软件功能。
7.蓝牙共支持3种节能工作模式：hold模式，sniff模式（呼吸），park（休眠）模式。
hold 模式就是一个内部计数器，呼吸模式减少从piconet收听消息的频率。
park模式放弃MAC 地址，偶尔收听Master的消息并恢复同步、检查广播消息。
能耗由低到高排列为休眠模式-〉保持模式-〉呼吸模式。
8.蓝牙基带技术支持两种连接类型：同步面向连接类型（SCO）（主要用于传送语音）；异步无连接类型（ACL）（主要用于传送数据包）。
SCO链路是微微网中的主单元和唯一的从单元之间的点到点的链路。
在为非SCO链路保留的时隙中，主单元可以以每个时隙为基础，建立一条到所有从单元的ACL链路，连接的从单元包括已经与一条SCO链路连接的从单元。
9.SCO数据包既可以传输语音也可以传输数据，但在传输数据时，只用于重发被损坏的那部分数据。
Matster和Slave可以未被选中就发送SCO数据包。
而ACL则只有Slave被选中时才能传送数据。
10.基带控制器由三种纠错方案：1/3比例前向纠错（FEC）码；2/3比例前向纠错码；数据的自动请求重发方案。
蓝牙模块原理蓝牙技术是一种短距离无线通信技术，它可以在不使用电缆的情况下在移动设备之间进行数据传输。
蓝牙模块是一种集成了蓝牙通信协议栈和相关硬件接口的模块，可以方便地与其他设备进行蓝牙通信。
在本文中，我们将介绍蓝牙模块的原理及其工作方式。
蓝牙模块由射频芯片、基带处理器、外围接口电路和天线组成。
射频芯片用于接收和发送无线信号，基带处理器则负责处理数字信号和控制通信协议。
外围接口电路包括串行接口、通用输入输出接口和模拟输入输出接口，用于连接外部设备。
天线用于发送和接收无线信号。
蓝牙模块的工作原理是通过射频信号进行数据传输。
当两个蓝牙设备需要进行通信时，它们首先进行配对，然后建立连接。
连接建立后，它们就可以互相发送和接收数据。
蓝牙模块通过蓝牙协议栈来实现数据的传输和通信管理，包括物理层、链路层、传输层和应用层。
蓝牙模块有多种工作模式，包括主从模式、对等模式和广播模式。
在主从模式下，一个设备充当主设备，另一个设备充当从设备，它们之间进行数据传输。
在对等模式下，两个设备之间进行对等通信，可以互相发送和接收数据。
在广播模式下，设备可以向周围的设备广播自己的信息，其他设备可以接收这些信息。
蓝牙模块还支持多种数据传输方式，包括同步传输、异步传输、流控传输和透明传输。
同步传输用于传输实时数据，如音频和视频；异步传输用于传输非实时数据，如文件和命令；流控传输用于保证数据传输的可靠性；透明传输则是直接将数据传输到对方设备。
总的来说，蓝牙模块通过射频信号实现数据传输，其工作原理包括射频芯片、基带处理器、外围接口电路和天线。
它通过蓝牙协议栈管理数据传输和通信，支持多种工作模式和数据传输方式。
蓝牙技术的发展为无线通信提供了便利，蓝牙模块的应用也越来越广泛。
蓝牙模块原理
蓝牙技术是一种短距离无线通信技术，它可以在手机、电脑、音频设备等设备
之间进行无线通信和数据传输。
而蓝牙模块则是实现蓝牙功能的核心部件，它的原理是如何实现设备间的无线通信呢？
首先，蓝牙模块是由射频收发器、基带处理器和外围接口等部分组成的。
其中，射频收发器负责将数字信号转换为无线电信号进行传输，而基带处理器则负责处理数字信号的调制解调、错误校验等功能。
外围接口则提供了与其他设备进行连接的接口，如串口、GPIO口等。
蓝牙模块的工作原理主要包括蓝牙连接、数据传输和功耗管理三个方面。
在蓝牙连接方面，蓝牙模块通过广播和扫描的方式来建立连接。
当设备处于广
播状态时，它会发送包含设备信息的广播信号，其他设备可以通过扫描来发现并建立连接。
一旦连接建立，设备之间就可以进行数据传输。
在数据传输方面，蓝牙模块采用频分复用技术将数据分成多个子信道进行传输，以实现多设备同时通信。
同时，蓝牙模块还支持不同的数据传输模式，如点对点传输、广播传输等，以满足不同场景下的需求。
在功耗管理方面，蓝牙模块采用了一系列的节能技术来降低功耗。
例如，它可
以通过降低发送功率、采用低功耗模式等方式来延长电池的使用时间。
同时，蓝牙模块还支持快速连接和断开连接的功能，以减少在空闲状态下的功耗消耗。
总的来说，蓝牙模块通过射频收发器、基带处理器和外围接口等部分的协同工作，实现了设备之间的无线通信和数据传输。
同时，它还采用了一系列的技术来降低功耗，提高连接稳定性和数据传输速率，以满足不同场景下的需求。
以上就是关于蓝牙模块原理的介绍，希望对大家有所帮助。
⼩⽩学习蓝⽛第⼆章——蓝⽛的系统构成⽬录重要名词介绍1）BT Controller：此部分指的就是蓝⽛芯⽚，包括BR/EDR芯⽚（蓝⽛2.1芯⽚），AMP芯⽚（蓝⽛3.0芯⽚），LE芯⽚（蓝⽛4.0芯⽚），后续我们将4.0以下的统称为传统蓝⽛，4.0以上的统称为低功耗蓝⽛，在芯⽚层⾯存在两种模式：单模蓝⽛芯⽚：单⼀传统的蓝⽛芯⽚，单⼀低功耗蓝⽛芯⽚。
双模蓝⽛芯⽚：同时⽀持传统蓝⽛和低功耗蓝⽛的芯⽚。
2）BT Host：蓝⽛协议栈（重点关注内容）简单架构详细架构层级释义HW层蓝⽛芯⽚层Transport层此部分在硬件接⼝（UART、USB、SDIO）实现HOST与CONTROLLER的交互HOST层蓝⽛协议栈，重点内容。
HW层主要包括以下内容：英⽂名全称中⽂名释义RF RADIO射频层本地蓝⽛数据通过射频发送给远端设备，并且通过射频接受来⾃远端蓝⽛设备的数据。
BB BASEBAND基带层进⾏射频信号与数字或者语⾳信号的相互转化，实现基带协议和其它底层连接规程。
LMP LINK MANAGERPROTOCOL链路管理层负责管理蓝⽛设备之间的通信，实现链路的建⽴、验证、链路配置等操作。
HCI HOST CONTROLLERINTERFACE主机控制器接⼝层HCI层在芯⽚以及协议栈都有，芯⽚层⾯的HCI负责把协议栈的数据做处理，转换为芯⽚内部动作，并且接收远端的数据，通过HCI报告给协议栈。
BLE PHY BLE的物理层BLE LL BLED的链路层TRANSPORT层主要包括：协议释义H2USB的transportH4UART的transportH5UART的transportBCSP UART的transportSDIO暂时未知其中H4,H5,BCSP的主要差别在于H4需要BT CHIP UART_TX/UART_RX/UART_CTS/UART_RTS/VCC/GND接到MCU，⽽H5,BCSP只需要BT CHIP的UART_TX/UART_RX/VCC/GND接到MCU就可以通信。
蓝牙模块原理蓝牙模块是一种能够实现无线通信的设备，它可以实现设备之间的数据传输和通信连接。
蓝牙技术已经被广泛应用在各种设备上，比如手机、耳机、音箱、智能家居设备等。
那么，蓝牙模块是如何实现无线通信的呢？接下来，我们将从蓝牙模块的工作原理、通信流程和应用场景等方面进行介绍。
首先，蓝牙模块的工作原理是基于无线电波的传输。
蓝牙模块内部包含了射频收发器、基带处理器和外围接口等核心部件，通过这些部件的协同工作，实现了蓝牙设备之间的无线通信。
在通信过程中，蓝牙模块会通过射频收发器发送和接收无线电波信号，通过基带处理器对信号进行解调和调制，最终实现了数据的传输。
其次，蓝牙模块的通信流程一般包括设备的发现、配对和连接等步骤。
当两个蓝牙设备需要进行通信时，它们首先会进行发现过程，即通过广播信号来寻找周围的蓝牙设备。
一旦发现了目标设备，它们就会进行配对过程，通过交换加密密钥来建立安全连接。
最后，设备之间就可以建立连接，进行数据的传输和通信。
最后，蓝牙模块的应用场景非常广泛。
在智能手机上，蓝牙模块可以连接耳机、音箱、手环等外部设备，实现音频传输和数据同步。
在智能家居领域，蓝牙模块可以连接灯具、空调、门锁等设备，实现远程控制和智能化管理。
在工业领域，蓝牙模块可以应用于传感器、无线通信设备等，实现设备之间的无线连接和数据传输。
总的来说，蓝牙模块通过无线电波的传输，实现了设备之间的无线通信。
它的工作原理基于射频收发器和基带处理器等核心部件，通过发现、配对和连接等步骤，实现了设备之间的连接和数据传输。
在实际应用中，蓝牙模块已经被广泛应用于智能手机、智能家居和工业领域，为人们的生活和工作带来了便利和效率提升。
BT04A蓝牙模块技术手册：连接你我的世界
随着科技的不断发展，蓝牙技术已经成为了我们生活中必不可少的一部分。
作为一种无线通信技术，蓝牙技术可以连接手机、电脑、音响等各种设备，为我们的生活带来了更多的便利和乐趣。
而在这其中，BT04A蓝牙模块则是一款非常出色的产品，它的出现不仅极大地方便了我们的生活，而且也为我们提供了更多的创意和想象空间。
BT04A蓝牙模块是一款基于蓝牙4.0技术的无线传输模块，它可以在低功耗的情况下进行高速数据传输，同时还支持多种传输协议，并且可以与各种设备进行连接。
这款模块的使用非常简单，只需要将其与需要连接的设备进行配对，然后就可以实现无线传输了。
BT04A蓝牙模块还具备很多其他的功能，比如支持透传模式、支持多连接等，这些功能在实际使用中也非常实用。
BT04A蓝牙模块的应用非常广泛，可以应用于智能家居、智能穿戴、智能医疗、智能交通等各个领域。
比如，在智能家居领域中，我们可以使用BT04A蓝牙模块来连接家庭中的各种设备，实现智能化控制；在智能穿戴领域中，我们可以使用BT04A蓝牙模块来连接手环、智能手表等设备，实现健康监测和数据传输；在智能医疗领域中，我们可以使用BT04A蓝牙模块来连接医疗设备，实现数据传输和监测等功能；在智能交通领域中，我们可以使用BT04A蓝牙模块来连接车载设备，实现数据传输和车辆控制等功能。
可以说，BT04A蓝牙模块的应用前景非常广阔，它将为我们的生活带来更多的便利和创意。
BT04A蓝牙模块是一款非常出色的产品，它的出现为我们的生活带来了更多的便利和乐趣。
在未来的发展中，我们相信BT04A蓝牙模块将会有更加广泛的应用，为我们的生活带来更多的惊喜和创意。
蓝牙模块：无线世界的通信宝贝蓝牙模块是一种广泛应用于无线通信的模块，其原理是使用无线电波进行数据传输。
它可以在不同设备之间进行数据传递，大大增强了设备之间的互联性与交互性。
下面我们会全面介绍蓝牙模块的原理以及如何使用它。
1. 蓝牙模块的工作原理蓝牙模块通过芯片实现无线通信，需要在接收端和发送端各有一个芯片进行通信。
使用蓝牙模块进行通信需要以下几个步骤：1）发送端芯片将数据进行编码；2）编码的数据通过无线电波发送到接收端的蓝牙芯片；3）接收端蓝牙芯片将数据解码，然后发送到目标设备。
这样就完成了一次蓝牙数据的传输过程。
在蓝牙传输过程中，需要保证设备之间的距离不超过10米，同时设备之间不能有障碍物影响通信质量。
2. 蓝牙模块的使用在实际应用中，我们可以在多种设备上使用蓝牙模块，例如智能手机、平板电脑、耳机、手表等。
使用蓝牙传输数据需要进行以下步骤：1）打开蓝牙设备，使其与其他设备进行配对；2）将需要传输的数据打开，选择蓝牙传输方式；3）选择目标设备进行数据传输。
需要注意的是，在传输数据的过程中，要确保设备之间是安全可靠的，不会出现隐私数据泄露、信息丢失等问题。
3. 蓝牙模块的应用场景蓝牙模块在现代生活中的应用非常广泛，例如：1）智能家居控制：利用蓝牙模块进行控制家电、灯光等设备；2）智能穿戴设备：手表、手环、健身器材等设备使用蓝牙模块进行数据采集与传输；3）无人机使用：利用蓝牙模块对无人机进行控制和数据采集；4）智能医疗：利用蓝牙模块连接医疗设备进行数据采集和远程监护；5）智能交通：利用蓝牙模块进行车载电子设备的数据传输和车辆控制等。
由此可以看出，蓝牙模块的应用场景非常广泛，它将无线通信技术应用到了生活的方方面面，给人们带来非常便利的体验。
总结：作为无线通信技术的一种，蓝牙模块在今后的生活中还将得到更广泛的应用。
通过对蓝牙模块原理的了解，可以更好地使用蓝牙设备，把无线世界带入我们的身边。
