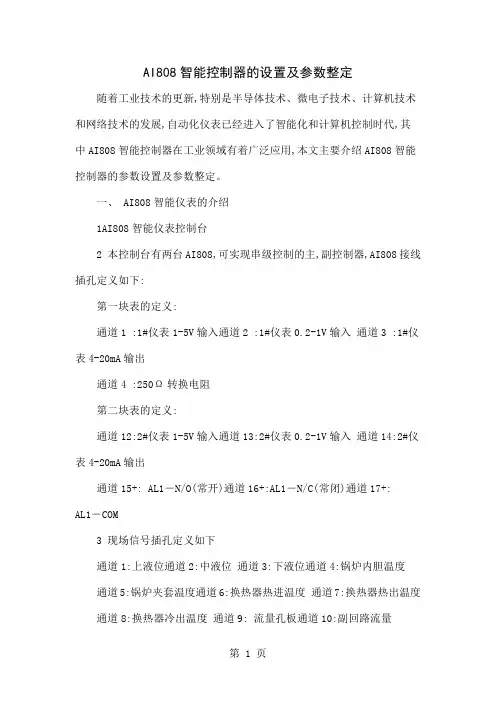

第 1 页 AI808智能控制器的设置及参数整定
随着工业技术的更新,特别是半导体技术、微电子技术、计算机技术和网络技术的发展,自动化仪表已经进入了智能化和计算机控制时代,其中AI808智能控制器在工业领域有着广泛应用,本文主要介绍AI808智能控制器的参数设置及参数整定。
一、 AI808智能仪表的介绍
1AI808智能仪表控制台
2 本控制台有两台AI808,可实现串级控制的主,副控制器,AI808接线插孔定义如下:
第一块表的定义:
通道1 :1#仪表1-5V输入通道2 :1#仪表0.2-1V输入 通道3 :1#仪表4-20mA输出
通道4 :250Ω转换电阻
第二块表的定义:
通道12:2#仪表1-5V输入通道13:2#仪表0.2-1V输入 通道14:2#仪表4-20mA输出
通道15+: AL1―N/O(常开)通道16+:AL1―N/C(常闭)通道17+:
AL1―COM
3 现场信号插孔定义如下
通道1:上液位通道2:中液位 通道3:下液位通道4:锅炉内胆温度
通道5:锅炉夹套温度通道6:换热器热进温度 通道7:换热器热出温度
通道8:换热器冷出温度 通道9: 流量孔板通道10:副回路流量 第 2 页 通道11:调节阀控制通道12:变频控制通道13:加热控制
4 电源开关 交流开关,24V直流开关(现场仪表供电),单向泵电源开关,电动调节阀电源开关等。
二、AI808的数据参数设置
正确设置AI808参数是AI808工作的首要条件,长按AI808控制面板上设置键 3秒进行参数设置,为确保回路能正常工作,以下参数是必须设定。
HIAL:上限报警,设置范围为999.9,测量值大于HIAL+dF时产生上限报警
LOAL:下限报警,设置范围为-199.9,测量值大于LOAL-dF时产生上限报警

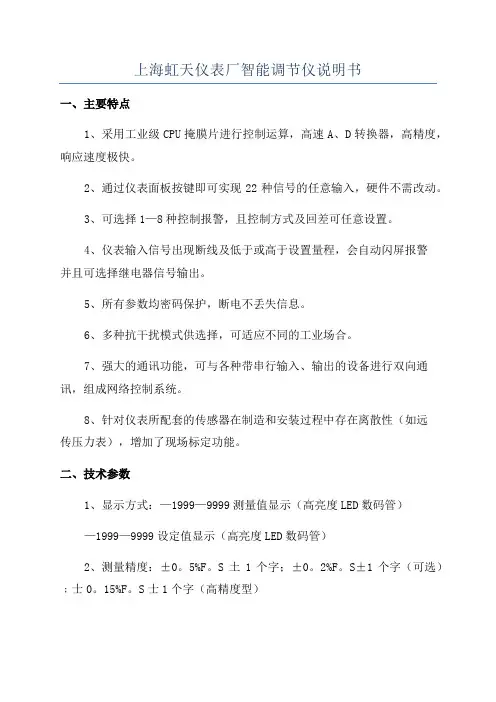

上海虹天仪表厂智能调节仪说明书
一、主要特点
1、采用工业级CPU掩膜片进行控制运算，高速A、D转换器，高精度，响应速度极快。
2、通过仪表面板按键即可实现22种信号的任意输入，硬件不需改动。
3、可选择1—8种控制报警，且控制方式及回差可任意设置。
4、仪表输入信号出现断线及低于或高于设置量程，会自动闪屏报警并且可选择继电器信号输出。
5、所有参数均密码保护，断电不丢失信息。
6、多种抗干扰模式供选择，可适应不同的工业场合。
7、强大的通讯功能，可与各种带串行输入、输出的设备进行双向通讯，组成网络控制系统。
8、针对仪表所配套的传感器在制造和安装过程中存在离散性（如远传压力表），增加了现场标定功能。
二、技术参数
1、显示方式：—1999—9999测量值显示（高亮度LED数码管）
—1999—9999设定值显示（高亮度LED数码管）
2、测量精度：±0。5%F。S土1个字；±0。2%F。S±1个字（可选）﹔士0。15%F。S士1个字（高精度型） 3、输入信号：热电偶热电阻各种分度号，各种标准电压电流信号，两线制变送器，远传压力表，脉冲频率等（详见输入信号代码表）
