实验一-keil单片机编程软件的使用

南昌大学实验报告学生姓名：学号：专业班级：实验类型：⃞验证⃞综合⃞设计⃞创新实验日期：2019.4.9 实验成绩：实验一单片机软件实验（一）实验目的1.掌握51单片机keil软件集成开发环境，能够使用汇编语言编写应用程序。

2.掌握使用集成开发环境Keil进行单片机程序开发的方法3.掌握使用集成开发环境Keil进行单片机程序跟踪调试的方法。

（二）设计要求熟悉51单片机的keil软件集成开发环境，使用汇编语言编写“1+2+3+…+100”的程序。

（三）实验原理KeilC51软件使用：在KeilC51集成开发环境下，建立一个工程并编辑源程序，熟悉Keil C51集成开发环境下各种菜单、命令的使用。

（四）实验设备PC机，Keil C51集成开发环境。

（五）实验结果对汇编程序进行编译、链接、调试，在Keil C51软件中运行仿真结果如下图所示，由于“1+2+……100”运行结果超过8位二进制所能表示的范围，计算结果将存放于两个8位工作寄存器单元R2、R3中。

其中，低八位存放于R2中，高八位存放于R3中，R4中存放计算数。

下图中的寄存器窗口中可以显示计算结果为0x13ba。

调出存储器窗口Memory：选择菜单命令View →Memory Window →Memory 1:可见计算结果存放于当前工作寄存器R2（02H）与R3（03H）中，为0x13BA。

（六）结果讨论与心得体会第一次使用Keil C51软件，初步了解了软件：Keil uVision4的使用方法，初步了解了Keil软件中程序的编辑，新工程的建立运行，初步对单片机实验进行了解，加强了实验动手操作能力。

第一次尝试单步调试，能观察到内存中每一个单元的变化，感到单片机系统复杂中的严谨，收获颇丰。

（七）附录：实验源代码实验源代码如下：ORG 0000HLJMP MAINORG 0050H MAIN:MOV R2,#00HMOV R3,#00HMOV R4,#64HMOV A,#00HCLR C LOOP:MOV A,R2ADD A,R4MOV R2,AMOV A,#00HADDC A,R3MOV R3,ADJNZ R4,LOOPSJMP $END。

实验一基于keilc的单片机编程实验一、实验目的：1、掌握单片机实验开发环境keilc的安装。

2、熟悉keilc集成开发环境。

3、学会在keilc中建立工程，并熟练掌握程序的测试方法。

二、实验步骤：安装：1、点击c51v802a.exe直接安装直到结束，安装路径最好选用默认的c:\keil与原来的老板本放到相同的目录下会自动添加一个新的目录c:\keil\uv3。

2、第一次运行请先进入file->License Management弹出窗口下输入注册码，注册码由Keil_lic_v2.exe生成，选择V2选项，生成后复制LIC0内容到keil弹出窗口的New License IDCode中然后点击Add LIC,注意看看注册后的使用期限，如果太短可以用注册机重新生成一般都可以找到30年左右:-)○3、复制ccKeilVxx.exe文件到c:\keil\c51\bin\下面并运行，以修正0xFD BUG.至此安装完毕。

三、实验内容：1、建立工程‘test’，它会自动保存扩展名为.uv2的文件，并设置好相关参数。

2、创建新的程序文件，命名为‘test1.asm’，并添加到已有的工程‘test.uv2’中。

Test1:（使用芯片A T89C52）ORG 0000HLJMP MAINORG 0030HMAIN:MOV R0,#50HMOV R1,#53HMOV A,@R0ADD A,@R1MOV @R0,AINC R0INC R1MOV A,@R0ADDC A,@R1MOV @R0,AINC R0INC R1MOV A,@R0ADDC A,@R1MOV @R0,AMOV 00H,CSJMP $END3、编译、调试、运行程序文件，观察实验结果。

四、实验结果：(50H)=10H,(51H)=20H,(52H)=30H,(53H)=40H,(54H)=50H,(55H)=60HR0 =50H,R1=53H,A=10H,PSW=01H,A=50H,PSW=00HR0 =51H,R1=54H,A=20H,PSW=01H,A=70H,PSW=01HR0 =52H,R1=55H,A=30H,PSW=00H,A=90H,PSW=04H实验一单片机开发仿真环境的建立和初步使用一、实验目的1、掌握Keil C的安装方法以及单片机开发仿真环境的建立过程；2、掌握Keil C下工程文件的建立，设置与目标文件的获得；3、掌握Keil C下常用调试命令、在线汇编和断点设置与使用。

实验一：单片机仿真初步（一）-Keil4 uVision的使用
一、首先我们要养成一个好习惯：先建立一个空文件夹，把你的工程文件放到里面，以避免和其他文件经常分不清楚，如下图先创建了一个名为“MCU”文件夹，再继续在“MCU”中建立一个文件夹“流水灯”，在“流水灯”文件夹
中继续建立文件夹“P”和“U”。

二、点击桌面上的Keil 4 uVision4图标，出现启动画面。

三、点击菜单Project中New uVision Project 新建一个工程：
四、在弹出的对话框，选择放在刚才建立的“U”文件夹下，给这个工程取个名“LSD”后保存，不需要写后缀。

五、继续弹出一个对话框，在CPU类型下的子类型ATMEL中我们找到并选中AT89C52：
在继续弹出的对话框中选择“No”
六、以上工程创建完毕，接下来开始建立一个源程序文本：
七、在下面空白区写入一个完整的ASM程序：
八、在File中选择Save，输入源程序文件名名称，在这里示例输入“LSD”这个名称，同样大家可以随便命名。

注意：后缀名一定是“ASM”，然后保存。

九、接下来需要把刚创建的源程序文件加入到工程项目文件中：
十、汇编程序，生成可执行代码HEX文件，四步操作后点击OK即可。

大工告成，看看我们需要的结果：输入的源代码：
汇编后得到的HEX文件：。

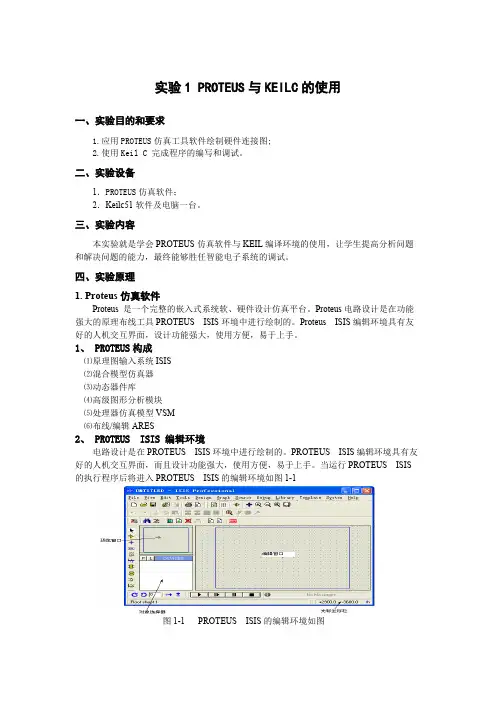

实验1 PROTEUS与KEILC的使用一、实验目的和要求1.应用PROTEUS仿真工具软件绘制硬件连接图;2.使用Keil C 完成程序的编写和调试。

二、实验设备1．PROTEUS仿真软件；2．Keilc51软件及电脑一台。

三、实验内容本实验就是学会PROTEUS仿真软件与KEIL编译环境的使用，让学生提高分析问题和解决问题的能力，最终能够胜任智能电子系统的调试。

四、实验原理1. Proteus仿真软件Proteus 是一个完整的嵌入式系统软、硬件设计仿真平台。

Proteus电路设计是在功能强大的原理布线工具PROTEUS　ISIS环境中进行绘制的。

Proteus　ISIS编辑环境具有友好的人机交互界面，设计功能强大，使用方便，易于上手。

1、 PROTEUS构成⑴原理图输入系统ISIS⑵混合模型仿真器⑶动态器件库⑷高级图形分析模块⑸处理器仿真模型VSM⑹布线/编辑ARES2、 PROTEUS ISIS 编辑环境电路设计是在PROTEUS ISIS环境中进行绘制的。

PROTEUS ISIS编辑环境具有友好的人机交互界面，而且设计功能强大，使用方便，易于上手。

当运行PROTEUS ISIS 的执行程序后将进入PROTEUS ISIS的编辑环境如图1-1图1-1 PROTEUS ISIS的编辑环境如图选择相应的工具箱图标按钮，系统将提供不同的操作工具。

对象选择器根据选择不同的工具箱图标按钮决定当前状态显示的内容。

显示对象的类型包括元器件、终端、引脚、图形符号、标注和图表等。

工具箱中各图标按钮对应的操作如下：选择元器件在原理图中标注连接点。

标志线段（为线段命名）。

在电路输入脚本。

在原理图中绘制总线。

绘制子电路块。

可以单击任意元器件并编辑元器件的属性。

对象选择器列出各种终端（输入、输出、电源和地等）。

对象选择器将出现各种引脚（如：普通引脚、时钟引脚、反电压引脚和短接引脚等）。

对象选择器出现各种仿真分析所需的图表（如：模拟图表、数字图表、噪声图表混合图表和A/C图表等）。
