附件：空调机焓差室技术协议书概述本系统经精挑细选,由世界最先进的设备组成,达到国际领先水平.1.冷机系统由国际专家设计,(冷机用德国谷轮),能耗低,工况稳定快2.温度传感器用世界一流产品,用千野PT100压力传感器用日本横河调节仪用日本横河5503.算法采用世界先进算法,比日本大西更科学,更先进4.大屏幕TFT全彩液晶屏显示,美国ELO红外触摸屏控制5.库体用英国ISOAU聚氨脂库板,不凝露,隔热性能强6全自动模糊工况控制,自动判稳7.专业售后服务,24小时服务热线详细资料见下页实验室平面图(书面与图如有差异,以平面图为准)5匹焓差室技术协议一基本要求：1，概要本焓差室是以焓差法作为空调机制冷，制热量的基本测试手段。
为实验室和工厂提供了一套较完整的，高精度的测试手段,要求有热电偶,计算机自动采集显示运行可靠.制造工艺先进.2，主要设备及工程：(1)实验室房间结构(2)压缩冷凝机组(3)空气再处理设备(4)加湿加热器(5)风量测试装置(6)控制柜(7)测量仪表(8)制冷系统管道工程(9)配水系统(10)电气接线(11)冷却及给水排水系统(12)计算机系统3，其他设备及工程(1)冷凝积水排除(2)实验室照明(3)标准机(甲方自备，用于标定本实验室)4，依据标准：(1)该系统及实验方法依据：GB/T7725-96《房间空气调节器》，GB/T17758-1999《单元式空气调节器》(2)施工规则依据:国家有关暖通空调,给排水工程施工规范.5，测试项目:(1)制冷量.(2)制冷消耗功率.(3)高温制冷量.(4)热泵制热量.(5)热泵消耗功率.(6)电热制热消耗功率.(7)低温,超低温制冷量.(8)最大运行制冷.(9)最小运行制冷.(10)最大运行制热.(11)热泵最小运行制热.(12)冻结实验(空气流通,滴水).(13)凝露实验.(14)凝结水排除.(15)自动除霜.(16)能效比.(17)性能参数.。
空气焓差法试验室简称“焓差室”，焓差室用于空调器的制冷能力、制热能力、功耗、EER、COP、循环风量、季节能效比等各种参数的测量，并可进行各种极端工况试验。
可作为房间空调的检测装置和设计开发的重要试验设备。
焓差室符合标准：GB/T 7725、GB/T 17758、ISO 5151、ARI 210/240、ANSI/ASHRAE 37、JIS B 8615、EN 14511。
焓差室满足GB/T7725-1996标准要求，采用空气焓差法测试空调器的制冷（热）量，可对各种单、三相窗式、分体式及单元式空调器性能进行试验。
系统为半自动工况控制、自动判稳及记录。
一、焓差室测试项目1.稳定状态额定制冷；2.稳定状态额定热泵制热,低温热泵制热，超低温热泵制热；3.电热额定制热；4.并可为以下型式试验提供环境条件：5.最大运行制冷，最小运行制冷；6.热泵最大运行制热，最小运行制热；7.凝露；8.凝水；9.冻结；10. 除霜；二、焓差室规格1.制冷量测试范围：2500～13000W2.制热量测试范围：2500～14000W3.风量测试范围：250～2200m3/h4. 工况控制精度：标准测试工况±0.2℃以内，其他试验工况±0.3℃以内，自动除霜时按国标。
5. 试验结果精度：与标准窗机（标准机本身优于±1.0%）相比，误差在±3%以内，一次装机连续三次测量复现精度为±2%。
三、焓差室控制参数1．室内侧的干球温度控制温度控制范围：10～40℃测量不确定度：±0.1℃控制精度：±0.2℃温度传感器：Pt100 A级温度变送器：VJU7-016 0℃～50℃/1～5V数据采集：HP34970A调节器：数字式PID调节器，通过SCR调节电加热。
公司介绍：南京博森科技有限公司坐落于六朝古都—南京，公司致力于智慧实验室、恒温恒湿、生物安全、空气洁净、医用手术室、净化厂房、智能化系统、实验室仪器设备、网络中心机房、气候模拟环境、焓差室、非标准环境及系统节能等领域的规划与建设，以高精度、高质量、高可靠性为标准，引领科技进步为目标，注重节能环保，是集整体规划、设计、安装及运行维护等全方位为一体的高科技企业。

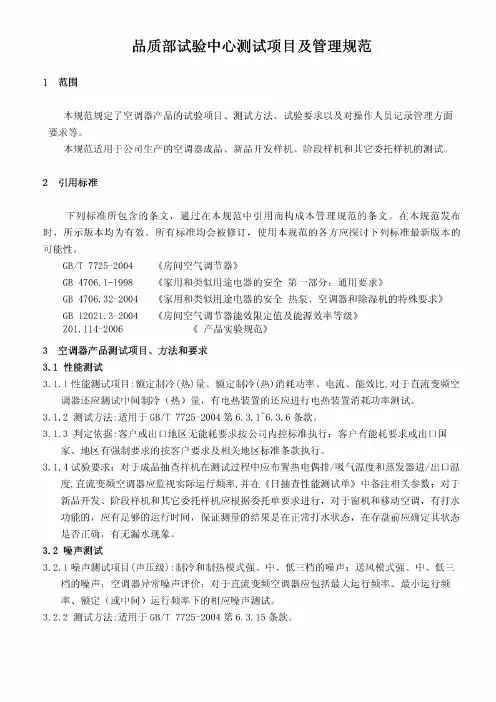

品质部试验中心测试项目及管理规范1 范围本规范规定了空调器产品的试验项目、测试方法、试验要求以及对操作人员记录管理方面要求等。
本规范适用于公司生产的空调器成品、新品开发样机、阶段样机和其它委托样机的测试。
2 引用标准下列标准所包含的条文，通过在本规范中引用而构成本管理规范的条文。
在本规范发布时，所示版本均为有效。
所有标准均会被修订，使用本规范的各方应探讨下列标准最新版本的可能性。
GB/T 7725-2004 《房间空气调节器》GB 4706.1-1998 《家用和类似用途电器的安全第一部分：通用要求》GB 4706.32-2004 《家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求》GB 12021.3-2004 《房间空气调节器能效限定值及能源效率等级》Z01.114-2006 《产品实验规范》3空调器产品测试项目、方法和要求3.1 性能测试3.1.1性能测试项目:额定制冷(热)量、额定制冷(热)消耗功率、电流、能效比,对于直流变频空调器还应测试中间制冷（热）量，有电热装置的还应进行电热装置消耗功率测试。
3.1.2 测试方法:适用于GB/T 7725-2004第6.3.1~6.3.6条款。
3.1.3 判定依据:客户或出口地区无能耗要求按公司内控标准执行；客户有能耗要求或出口国家、地区有强制要求的按客户要求及相关地区标准条款执行。
3.1.4试验要求：对于成品抽查样机在测试过程中应布置热电偶排/吸气温度和蒸发器进/出口温度,直流变频空调器应监视实际运行频率,并在《日抽查性能测试单》中备注相关参数；对于新品开发、阶段样机和其它委托样机应根据委托单要求进行，对于窗机和移动空调，有打水功能的，应有足够的运行时间，保证测量的结果是在正常打水状态，在存盘前应确定其状态是否正确，有无漏水现象。
3.2 噪声测试3.2.1噪声测试项目(声压级):制冷和制热模式强、中、低三档的噪声；送风模式强、中、低三档的噪声；空调器异常噪声评价；对于直流变频空调器应包括最大运行频率、最小运行频率、额定（或中间）运行频率下的相应噪声测试。
