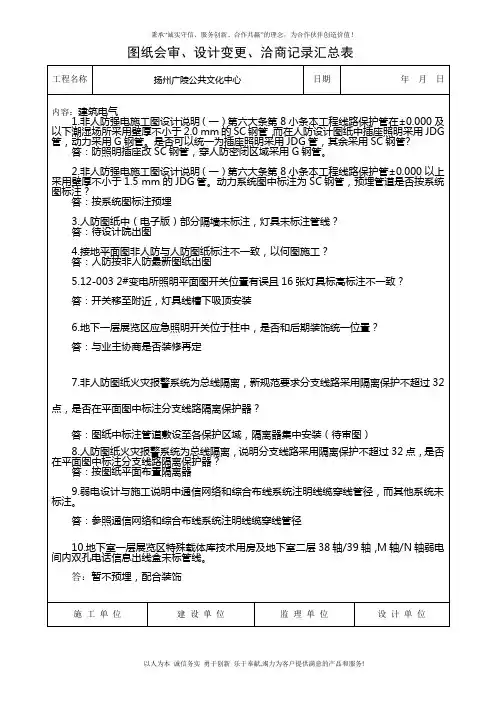

工程名称 扬州广陵公共文化中心 日期 年 月 日

内容：建筑电气 1.非人防强电施工图设计说明（一）第六大条第8小条本工程线路保护管在±0.000及以下潮湿场所采用壁厚不小于2.0 mm的SC钢管，而在人防设计图纸中插座照明采用JDG管，动力采用G钢管。是否可以统一为插座照明采用JDG管，其余采用SC钢管? 答：防照明插座改SC钢管，穿人防密闭区域采用G钢管。 2.非人防强电施工图设计说明（一）第六大条第8小条本工程线路保护管±0.000以上采用壁厚不小于1.5 mm的JDG管。动力系统图中标注为SC钢管，预埋管道是否按系统图标注？ 答：按系统图标注预埋 3.人防图纸中（电子版）部分隔墙未标注，灯具未标注管线？ 答：待设计院出图 4.接地平面图非人防与人防图纸标注不一致，以何图施工？ 答：人防按非人防最新图纸出图 5.12-003 2#变电所照明平面图开关位置有误且16张灯具标高标注不一致？

答：开关移至附近，灯具线槽下吸顶安装

6.地下一层展览区应急照明开关位于柱中，是否和后期装饰统一位置？

答：与业主协商是否装修再定

7.非人防图纸火灾报警系统为总线隔离，新规范要求分支线路采用隔离保护不超过32点，是否在平面图中标注分支线路隔离保护器？

答：图纸中标注管道敷设至各保护区域，隔离器集中安装（待审图）

8.人防图纸火灾报警系统为总线隔离，说明分支线路采用隔离保护不超过32点，是否在平面图中标注分支线路隔离保护器？ 答：按图纸平面布置隔离器 9.弱电设计与施工说明中通信网络和综合布线系统注明线缆穿线管径，而其他系统未标注。

答：参照通信网络和综合布线系统注明线缆穿线管径

10.地下室一层展览区特殊载体库技术用房及地下室二层38轴/39轴，M轴/N轴弱电间内双孔电话信息出线盒未标管线。

图纸会审的主要内容

图纸会审就是在施工前熟悉施工图纸，了解工程情况和图纸设计中的错误、矛盾、交待不清楚、设计不合理等问题，尽可能把这些问题及时提出来，解决在施工作业之前。

主要内容如下：

一、总体方案部分

1、房间布局是否合理（朝向，采光、通风是否符合要求，交通面积是否最小，紧急状况下疏散是否有问题，家具摆放是否方便，各种功能房间分隔位置、大小是否合理，排水管道走向是否合理）；

2、外墙装饰造型是否与环境协调，是否能抓住买家的心理；

3、辅助功能空间（阳台，露台、入户花园）设置是否合理，视野是否开扩，角度是否恰当；

4、化粪池设置是否合理，包括化粪池数量、位置、大小以及与市政排水管道的距离，以及生活污水和生理污水是合流还是分流，臭气处理是否恰到好处；

5、建筑定位是否合理，包括室外交通是否方便，将来的物业管理是否容易，各建筑物之间的距离是否合理（建筑学上有相关规定）；

6、配套设施是否齐全（包括幼儿园、中小学校、超市、医院、公园、车站、机场等等），若小区内无法布置齐全，在周围是否有相关设施；

7、是否有新技术、新材料、新设备、新方法等“四新”项目在本工程上使用，是否有施工上不方便的分项工程，是否有技术上无法达到的项目；对安全上存在隐患的项目是否按《建设工程安全管理条例》要求提出安全防范措施，其措施是否适当；

8、结构型式选择是否合理，首先选择的深基础还是浅基础，深基础使用的是什么桩，浅基础使用的独立基础、箱型基础、筏板基础还是条形基础等等，基础型式选择相对本地质情况是否最为经济，其次主体结构是砖混、框架、剪力墙、筒体、筒中筒、框剪还是其它结构，其结构型式采用是否最为合理（从经济技术两个方面去考察）。

二、建筑部分:

1．建筑物平面布置在建筑总图上的位置是否明确。（即建筑物控制点坐标是否明确）

2．建筑设计总说明中各部位构造作法是否明确。同时对照设计总说明和图中的细部说明，看有无矛盾之处。

图纸会审重点内容总结

1.建筑、结构说明有没有互相矛盾或者意图不清楚的地方

2.建筑、结构图中轴线位置是否一致，相对尺寸是否标注清楚

3.如果是框架结构，看建筑、结构图梁柱是否尺寸一致，如果是砖混，看墙厚、构造柱的布置是否一致

4.核定交桩以后的标高与图纸中的标高是否有出入

5.建筑装饰装修表是否包含所有房间

6.查看门窗的做法是否明确，有图籍的按照图籍，没有图籍做法的是否有大样，大样中开启方向、玻璃材质、龙骨材质等是否明确。

7.一般设计容易疏忽的是窗台做法、窗帘盒做法、门窗的材质、门垛尺寸

8.看结构图说明中是否与规范相矛盾或有出入，如有，协商按哪个标准施工

9.从施工角度考虑，是否有施工难度大甚至不可能施工的结构节点，比如坡屋10.如果自己掌握的比较全面的话，要检查室内管线是否打架，尤其是室外工程管线是否打架、面与平屋面相交的地方，梁的交叉施工最容易出问题。

10.楼梯踏步高和数量是否与标高相附

11.建筑立面图中的结构标高是否与结构图每层的标高相附

12.檐口的地方标高容易出错，适当注意

13.建筑平面里的门窗洞口尺寸、数量是否与门窗表里的尺寸、数量相符

图纸会审工作首先应熟悉施工图、如:建筑平面图、建筑立面图、建筑剖面图、建筑祥图、结构施工图、设备图等。

1、会审图纸综合归纳常见问题如下;

尺寸、标高是否一致;

水、电、设备安装专业图之间、图号之间是否有矛盾;

预留洞、预埋件是否错漏;

构造作法是否交待清楚;

材料选用是否合理，设计是否能满足质量要求;

基础、地沟等是否相碰;

建筑图与结构图是否一致;

标准图、详图是否正确;

顶棚、墙面、墙裙、踢脚线、地面等装修作法是否协调;

门窗、构件的尺寸、规格、数量是否相符等。

2、熟悉图纸的方法及要领:

先粗后细:

就是先看平，立、剖面图，对整个工程的概貌有一个轮廓的了解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。然后再看细部做法，核对总尺寸与细部尺寸。

路桥区蓬街镇云锦花苑天燃气工程

施工图会审会议纪要

会议议题: 云锦花苑项目天燃气工程施工图纸会审

工程名称: 云锦花苑

时 间： 2015年6月5日下午

地 点： 台州市瑞晟房地产开发有限公司会议室

主 持 人： 罗邦增

整 理 人: 董银志 参加单位及人员(附会议签到表)：

1. 建设单位：台州市瑞晟房地产开发有限公司

2. 监理单位：江苏天达监理公司 浙江科诚监理公司

3. 设计单位：华润(南京)市政设计有限公司

4． 施工单位：台州华润燃气公司

5． 会议议程及内容：

一、设计院对图纸进行技术交底.

二、建设单位、监理单位、施工单位对图纸提出了相关问题设计

院答复形成纪要：

○1施工单位：1#、2#、5#、10#、15#商铺及3#、4#、16#、17#一二层商铺部分是否预留燃气接口?

建设单位回复： 预留物业接口。
