武汉大学机械原理考试AB卷

  • 格式：doc
  • 大小：111.00 KB
  • 文档页数：6

第 1 页 共 6 页
一、判断题（其正、误在括号内用“√”、“×”表示。10小题，
每小题2分，共20分）

1. 机械中零件是运动的单元，构件是加工的单元。 （ ）
2. 齿轮副和凸轮副均为高副。 （ ）
3. 具有确定运动的机构，其自由度一定等于1。 （ ）
4. 机构运动分析包括构件的位移、速度、加速度分析以及受力分析。 （ ）
5. 标准渐开线直齿圆柱齿轮传动的正确啮合条件是：m1=m2，α1=α2。 （ ）
6. 标准圆柱齿轮传动的中心距等于两轮节圆半径之和，也等于两轮分度圆半径之和。
（ ）
7. 凸轮机构主要由凸轮、滚子、拨盘和机架组成。 （ ）
8. 回转件静平衡的条件是：各偏心质量的离心惯性力的合力等于零。 （ ）
9. 安装飞轮调节机械周期性速度波动时，不可能完全消除速度波动。 （ ）
10. 间歇运动机构的主要作用是可将连续的运动变为周期性停歇的运动。 （ ）
二、单项选择题（请将正确答案的代码填写在括号内。10小题，
每小题2分，共20分）
1. 说明机构各构件间（ ）的简化图形称为机构运动简图。
A）相对运动关系 B）受力关系 C）组成关系 D）位移关系
2. 铰链是（ ）。
A）球面副 B）高副 C）移动副 D）转动副
3. 为使四杆机构具有急回特性，应使行程速比系数K（ ）。
A）=1 B）＞1 C）＜1 D）≥1

4. 当凸轮机构的从动件按等加速等减速运动规律运动时，机构将（ ）。
A）没有冲击 B）有刚性冲击 C）有柔性冲击 D）运动平稳
5. 齿轮传动的传动比i12 =ω1/ω2 =（ ）
A）p2/p1 B）p1/p2 C）d2/d1 D）d1/d2
6. 齿轮机构连续传动的条件是（ ）。

得分 评卷人
得分 评卷人
第 2 页 共 6 页
A）ε≥1 B）ε＜1 C）z≥17 D）z＜17

7. 渐开线斜齿圆柱齿轮以（ ）参数为标准值。
A）大端 B）法面 C）端面 D）轴面
8. 圆锥齿轮机构用于传递（ ）两轴间的运动和动力。
A）平行 B）相交 C）交错 D）任意
9. 为保证实现间歇运动，槽轮机构中槽轮的槽数不得少于（ ）。
A）1 B）2 C）3 D）4
10. 机械的运转速度出现波动，是因为机械的（ ）。
A）速度不等于常数 B）输入转速不等于输出转速
C）驱动力不等于阻抗力 D）驱动功不等于阻抗功
三、作图题（2小题，每小题10分，共20分）

1. 试做出下图示凸轮机构在图示位置时的全部速度瞬心。并确定从动件2的速度V2。

2.下图示三个机构，试在图上做出各机构在图示位置时的压力角α，并指出哪个机构在
什么位置会出现死点。

3
1
2

ω1

得分 评卷人
第 3 页 共 6 页

四、计算题（3小题，共40分）
1. 试计算左下图示机构的自由度，并说明是否存在局部自由度和虚约束。（要求指明其
活动构件数、低副数和高副数各为多少）（10分）

2. 右上图示变速机构，采用标准渐开线圆柱齿轮传动，已知三联滑移齿轮的齿数为：
Z1=25，Z1＇=30，Z1″=35，中心距a＝100mm，模数均为m=2mm，轴Ⅰ的转速n1=500min－1，求
轴Ⅱ可得到的三种转速n2、n2＇、n2″？（15分）

3. 已知一对渐开线标准外啮合圆柱直齿轮传动的模数m=5mm，压力角α=20°，中心
距a=350mm，传动比i12=9/5。试求两轮的齿数z、分度圆直径d、基圆直径db以及分度
圆齿厚s和齿槽宽e。（计算结果保留小数点后三位）（15分）

A
B
2

4

2

3
2
1

1

1
C

(a)
(b)
(c)

3
3
4

A
B
C
F
G
I
D
E

H
J
K
Z1
Z

1

＇

Z1″

Z2
Z2＇
Z2″

a
Ⅱ

Ⅰ

得分 评卷人
第 4 页 共 6 页

一、判断题（其正、误在括号内用“√”、“×”表示。10小题，每小题2分，共20分）
1. 一机构的各构件分别位于两个平行平面内，则该机构称为空间机构。 （ ）
2. 移动副和转动副均为低副。 （ ）
3. 具有确定运动的机构，其自由度一定等于原动件数。 （ ）
4. 机构运动分析包括构件的位移、速度、加速度分析以及受力分析。 （ ）
5. 斜齿圆柱齿轮传动的正确啮合条件是：m1=m2，α1=α2。 （ ）
6. 标准圆柱齿轮传动的中心距等于两轮节圆半径之和，也等于两轮分度圆半径之和。
（ ）
7. 凸轮机构主要由凸轮、滚子、拨盘和机架组成。 （ ）
8. 轴向尺寸很小的回转件不平衡的原因是其质心不在其回转中心。 （ ）
9. 采用安装飞轮调节机械周期性速度波动的方法可以完全消除速度波动。 （ ）
10. 间歇运动机构的主要作用是将周期性停歇的运动变为连续运动。 （ ）
二、单项选择题（请将正确答案的代码填写在括号内。10小题，每
小题2分，共20分）
1. 凸轮副是（ ）。
A）低副 B）高副 C）移动副 D）转动副
2. 说明机构各构件间（ ）的简化图形称为机构运动简图。
A）相对运动关系 B）受力关系 C）组成关系 D）位移关系
3. 当凸轮机构的从动件按等速运动规律运动时，机构将（ ）。
A）没有冲击 B）有刚性冲击 C）有柔性冲击 D）有振动冲击
4. 蜗杆传动的传动比i12 =ω1/ω2 =（ ）
A）z2/z1 B）z2/q C）β2/β1 D）p2/p1
5. 圆锥齿轮以（ ）参数为标准值。
A）大端 B）法面 C）端面 D）轴面
6. 蜗杆传动用于两（ ）轴间的传动。
A）平行 B）相交 C）交错 D）任意
7. 为保证实现间歇运动，槽轮机构中槽轮的槽数不得少于（ ）。
A）1 B）2 C）3 D）4

得分 评卷人
第 5 页 共 6 页

8. 机械的运转速度出现波动，是因为机械的（ ）。
A）速度不等于常数 B）输入转速不等于输出转速
C）驱动力不等于阻力 D）驱动功不等于阻抗功
9. 将齿轮（ ）上的压力角简称为压力角，用α表示。
A）分度圆 B）节圆 C）基圆 D）齿顶圆
10. 采用飞轮调节机械速度波动时，为减小飞轮的转动惯量，应尽量将其安装在（ ）
轴上。
A）任意 B）低速 C）中间 D）高速

三、作图题（2小题，每小题10分，共20分）

1. 做出下图示机构在图示位置时的全部速度瞬心。并确定从动件3的速度。

2. 下图示三个机构，试在图上做出各机构在图示位置时的压力角α，并指出哪个机构
在什么位置会出现死点。

四、计算题（3小题，共40分）

2
1

3
ω
1

（a）
（b）
（c）

得分 评卷人
得分 评卷人
第 6 页 共 6 页

1.试计算右图示机构的自由度，并说明是
否存在复合铰链、局部自由度和虚约束。
（要求指明其活动构件数、低副数和高副
数各为多少）（10分）

2. 长图自动平衡记录仪纸带驱动机构如
下图示，已知各齿轮齿数Z1=Z2＇=Z3＇=Z6＇
=Z7＇=14，Z5＇=Z8＇=20，Z2=49，Z3=30，
Z4=Z6=50，Z5=Z7=Z8=Z9=Z10＇=56，Z10=28，Z11=75，电动机转速n1=375min-1，驱纸卷
筒直径D=38.1mm。求记录纸带的线速度V。（15分）

3. 已知一对渐开线标准外啮合圆柱直齿轮传动的模数m=3mm，压力角α=20°，中心
距a=300mm，传动比i12=3。试求两轮的齿数z、分度圆直径d、基圆直径db以及分度圆
齿厚s和齿槽宽e。（计算结果保留小数点后三位）（15分）

电动机
驱纸卷筒
D
1

2

2＇
3

3＇
4 5

5＇
6

6＇
7

7＇
8

8＇
9
10

10＇
11

n
1

A
B
C

D
E

F
G H

I

合集下载

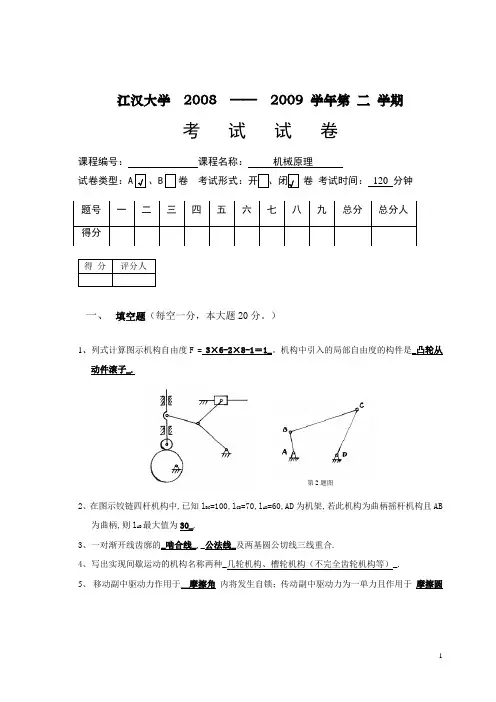

A机械原理卷(08-09)

A机械原理卷(08-09)

江汉大学 2008 —— 2009 学年第 二 学期考 试 试 卷课程编号： 课程名称： 机械原理试卷类型：、卷卷 考试时间： 120 分钟一、 填空题（每空一分，本大题20分。

）1、列式计算图示机构自由度F = 3×6-2×8-1＝1_。

机构中引入的局部自由度的构件是_凸轮从动件滚子_.第2题图2、在图示铰链四杆机构中,已知l BC =100,l CD =70,l AD =60,AD 为机架,若此机构为曲柄摇杆机构且AB 为曲柄,则l AB 最大值为30_.3、一对渐开线齿廓的_啮合线_,_公法线_及两基圆公切线三线重合.4、写出实现间歇运动的机构名称两种_几轮机构、槽轮机构（不完全齿轮机构等）_.5、 移动副中驱动力作用于__摩擦角_内将发生自锁；传动副中驱动力为一单力且作用于_摩擦圆_内将发生自锁。

6、 曲柄摇杆机构有死点位置时，_摇杆_是主动件，此时_曲柄_与_连杆_共线。

7、 蜗杆机构传动的主动件是__蜗杆_（蜗杆、蜗轮、蜗杆蜗轮皆可）。

8、 质量分布在同一平面内的回转体，经静平衡后_一定_（一定、不一定、一定不）满足动平衡，经动平衡后一定_（一定、不一定、一定不）满足静平衡；质量分布于不同平回转面内的回转体，经静平衡后_不一定_（一定、不一定、一定不）满足动平衡，经动平衡后_一定_（一定、不一定、一定不）满足静平衡。

9、 斜齿轮的模数和压力角在__法面_（法面、端面、轴面）内取标准值；锥齿轮当量齿数Z V =_Z/_C OS £__。

10 图示三凸轮轴的不平衡情况属于 动 不平衡，应选择 2个平衡基面予以平衡。

二、 计算下列机构的自由度，并在图上指出局部自由度、复合铰、虚约束。

(本大题共2小题，每小题5分，共10分)1、计算图(a)机构的自由度2、 计算图(b)机构的自由度(1) F= 3×4-2×4-2=2 (2) F=3×6-2×8-1=1三、 图示偏置滚子直动从动件盘形凸轮机构，凸轮为偏心轮，转向如图，E 、F 为凸轮和从动件滚子的两个接触点。

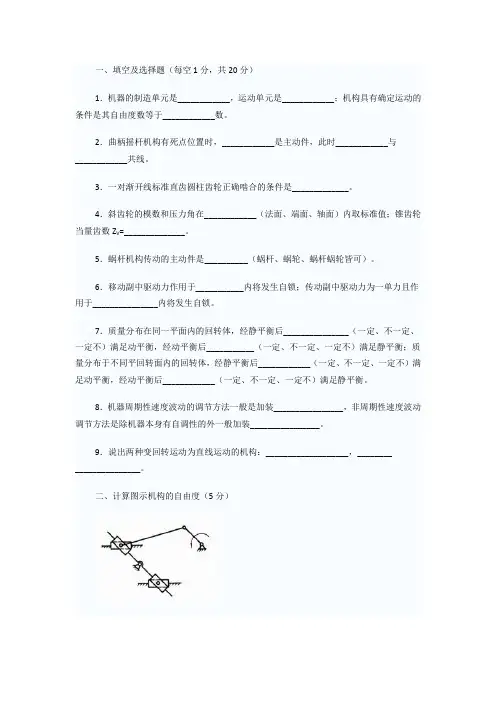

机械原理试题(武汉理工大学)
