广厦结构CAD15(钢结构部分)说明书

  • 格式：docx
  • 大小：4.75 MB
  • 文档页数：36

广厦结构CAD15（钢结构部分）说明书第一部分：平面桁架和框排架CAD平面桁架和框排架CAD概述结构形式和杆件本程序可计算平面任意形状的框、排架或者桁架结构。

杆件材料为钢或者混凝土。

杆件的截面形式除常见截面外，还包括角钢、方钢、圆管、箱形截面和格构式截面等多种截面形式。

支持多种变截面杆件，包括梯形梁杆，拱形梁杆和有支托的梁杆。

支座可设置在任意节点上，共有水平约束、竖直约束，双向约束(铰接)和刚接四种型式。

杆件间的约束可以是铰接也可以是刚接。

计算时考虑了吊车的不利布置。

下图为程序支持的常见的结构：设计流程基本流程如下：新建工程名――总体信息――桁架选型――杆件变换――修改截面――设置计算长度――设置截面削弱――设置节点约束――输入杆件和节点荷载――数据检查――计算内力――打印计算结果和平面简图。

解题范围内力计算采用广厦平面杆系计算程序，程序的解题范围：总节点数（包括支座的约束点）≤200杆件数≤170支座约束数≤80命令和简化命令可以通过命令和菜单按钮两种方式指行一个功能，每个命令可以全命令名和简化命令名，简化命令存于与录入系统同目录的gsPkCAD.pgp，用户可以修改，重新进入录入系统时自动调入。

主要的全命令名和简化命令名快速入门工程介绍新建工程名hj.pk，平面桁架如下图：总体信息选择“总体信息”，弹出如下对话框设置总体信息。

桁架选型点按“平面编辑─杆件编辑─桁架选型”，弹出如下对话框。

按图中所示输入数据，确认后。

指定插入点 <退出>:把确定的桁架拖到靠近绘图窗口左下角位置，点按鼠标左键确定位置，绘图窗口出现：杆件变换点按“平面编辑─杆件编辑─杆件变换”。

选择要变换的杆件<退出>:窗选所有上弦杆件选择要变换的杆件<结束>:回车结束选择选择变换方式(1对话框选择,2斜线,3圆弧,4椭圆弧,5抛物线,6悬链线)<1>:回车弹出如下对话框选择斜线变换方式确认后。

选择要变换的点<退出>:单选点①选择相对于变换点的距离<1000>:1200输入1200mm，回车，确定最终变换到的位置②选择要变换的点<退出>:回车，退出，绘图窗口出现：修改截面点按“平面编辑─杆件编辑─修改截面”，再点按在参数窗口弹出如下对话框选择33截面类型。

点按“从截面库中选取截面尺寸”弹出如下列表框，选择“2L125×80×7”。

按[确定]关闭截面输入对话框。

选择要修改的杆件 <退出>:窗选所有上弦杆和下弦杆，回车，退出，绘图窗口出现下图，其中上弦杆和下弦杆的截面尺寸被设置成了2L125×80×7(截面尺寸图)点按“参数窗口右下角的按钮”弹出如下列表框，选择“2L80×5”。

选择要修改的杆件 <退出>:交选除截面尺寸图显示的①号杆外的所有腹杆，回车，退出，绘图窗口出现的结果见截面尺寸图，其中除①号杆外的所有腹杆的截面尺寸被设置成了2L80×5：点按在参数窗口弹出如下对话框选择28截面类型。

点按“从截面库中选取截面尺寸”弹出如下列表框，选择“(十)L56×5”。

按[确定]关闭截面输入对话框。

选择要修改的杆件 <退出>:交选截面尺寸图显示的①号杆，回车，退出，绘图窗口出现的结果见截面尺寸图，①号杆截面尺寸被设置成了(十)L56×5设置计算长度点按“平面编辑─杆件编辑─计算长度”1 平面内计算长度,2 平面外计算长度,3 混凝土柱计算长度系数<1>:2回车选择设置平面外计算长度状态平面外计算长度/单选杆长<0>:单选杆①，计算长度的确省值为杆①长度平面外计算长度/单选杆长<1507>:单选杆②，计算长度的确省值为杆①和②长度平面外计算长度/单选杆长<3014>:回车，确认选择要输入计算长度的杆件或[P修改计算长度] <退出>:单选上弦杆件①和②同理设置其它上弦杆件计算长度，绘图窗口出现：设置截面削弱点按“平面编辑─杆件编辑─截面削弱”，设置净截面与毛截面比例0.95截面削弱比例(0~1,1表示不削弱)<1>:0.95输入削弱比例0.95选择要输入截面削弱比例的杆件或[P削弱比例]<退出>:窗选上弦和下弦杆件，绘图窗口出现：设置节点约束点按“平面编辑─杆件编辑─节点约束”，设置①②节点铰接。

D 删除约束,H 水平约束,V 竖直约束,J 铰接,G 刚接<J>:回车选择设置节点铰接选择要添加约束的节点或[P节点约束类型] <退出>:窗选①节点选择要添加约束的节点或[P节点约束类型] <退出>:窗选②节点，绘图窗口出现：输入荷载点按“平面编辑─杆件荷载编辑─加杆荷载”，构件自重CAD自动计算，所加荷载为标准值。

1)在上弦杆上布置板传来的恒载和活载。

点按“竖向均布恒载”，再点按参数窗口弹出如下对话框输入q=10kN/m。

选择要加载的杆件或[P修改杆件荷载] <退出>:窗选上弦杆件，绘图窗口出现：点按“竖向均布活载”，再点按参数窗口弹出如下对话框输入q=6.3kN/m。

选择要加载的杆件或[P修改杆件荷载] <退出>:窗选上弦杆件，绘图窗口出现：2)在上弦杆上布置左风和右风载。

点按“左风荷载”，再点按参数窗口弹出如下对话框。

按图中所示输入数据，确认后。

选择要加载的杆件或[P修改杆件荷载] <退出>:窗选上弦杆件，绘图窗口出现：点按“右风荷载”，再点按参数窗口弹出如下对话框。

按图中所示输入数据，确认后。

选择要加载的杆件或[P修改杆件荷载] <退出>:窗选上弦杆件，绘图窗口出现：数据检查点按“数据检查”。

计算内力点按“计算内力”。

查看计算结果点按“计算书─计算结果”，查看计算结果。

批量生成DWG在当前工程目录下生成如下Dwg文件：hj编号.dwg─────节点和杆件编号Dwg文件hj尺寸.dwg─────杆件尺寸Dwg文件hj杆件荷载.dwg───杆件荷载Dwg文件（说明中显示总体信息）hj节点荷载.dwg───节点荷载Dwg文件hj吊车荷载.dwg───吊车荷载Dwg文件hj杆件和节点边界条件.dwg───杆件和节点边界条件Dwg文件hj杆件验算.dwg───杆件验算Dwg文件hj杆件验算内力和支座反力.dwg───杆件验算内力和支座反力Dwg文件hj杆件跨中挠度.dwg───杆件跨中挠度Dwg文件详细功能总体信息弹出如下对话框输入总体信息.。

a)安全等级输入整数1～3,输出结构重要性系数。

b)抗震等级输入整数0～5抗震等级等于５时表示非抗震，等于０时表示特一级。

c)活载准永久值系数输入0.3～1。

用于挠度计算的内力组合为：恒载 + 活载 * 活载准永久值系数。

d)地震烈度e)特征周期输入特征周期，按下面公式算出的地震影响系数。

图中：——地震影响系数；——水平地震影响系数最大值；——直线下降段的下降斜率调整系数；——阻尼调整系数；——衰减系数；——特征周期；——结构自振周期。

f)基本风压, 风振系数, 风高度变化系数, 风体型系数影响风荷载的计算。

式中：——风荷载标准值——高度ｚ处的风振动系数——风荷载体型系数——风荷载高度变化系数——基本风压。

输入杆件桁架选型菜单位置：平面编辑─杆件编辑─桁架选型功能：输入矩形、三角形、弓形和弧形桁架命令：Truss弹出如下对话框：指定插入点 <退出>:把确定的桁架拖到靠近绘图窗口左下角位置，点按鼠标左键确定位置输入结构形状：矩形、三角形、弓形和弧形，“对称布置”按钮可形成半三角形、半弓形和半弧形。

输入腹杆型式：0人字式上，1人字式下，2单向斜上，3单向斜下，4交叉腹杆和5交叉打断腹杆。

如果是矩形，尚要输入a)网格数；b)每格长；c)桁架高；如果是三角形，尚要输入a)网格数；b)每格长；c)桁架高；如果是弓形，尚要输入a)网格数；b)每格长；c)桁架高；如果是弧形，尚要输入a)每格长；b)内跨高；c)内跨长；d)内外弧间距。

框架选型菜单位置：平面编辑─杆件编辑─框架选型功能：输入框架命令：Frame点击“框架选型”弹出如下对话框，输入间距，方法有表格输入法和直接输入法，直接输入法中相同的间距可采用“间距*跨数”输入。

指定插入点 <退出>:把确定的桁架拖到靠近绘图窗口左下角位置，点按鼠标左键确定位置可通过间距的正负号来实现轴网任一交点可做为其定位点，靠定位点右、上方的间距为正，左、下方为负。

在轴网输入对话框中，鼠标右键点按表格输入法中的行号弹出行编辑菜单。

右键点按表格弹出表格内容编辑菜单。

杆件变换菜单位置：平面编辑─杆件编辑─杆件变换功能：将一组杆件变换到指定的六种变换轨迹上命令：Transformbar选择要变换的杆件<退出>:单选、窗选或交选杆件选择要变换的杆件<结束>:回车结束选择选择变换方式(1对话框选择,2斜线,3圆弧,4椭圆弧,5抛物线,6悬链线)<1>:回车弹出对话框选变换方式，当直接选择变换方式时将命令方式输入各参数以下介绍5种变换方式:1)斜线变换选择要变换的点<退出>:单选1点选择相对于变换点的距离<1000>:2000输入2000mm，回车，根据选择的1点、输入的距离（可负）和变换方向确定最终变换到的位置选择要变换的点<退出>:可继续输入多个变换点，回车退出2)圆弧变换选择要变换的点<退出>:单选1点选择相对于变换点的距离<1000>:2000输入2000mm，回车，根据选择的1点、输入的距离（可负）和变换方向确定最终变换到的位置选择要变换的点<退出>:可继续输入多个变换点，回车退出有如下5种圆弧变换：a)变换最左端点和最右端点相切确定圆弧：变换基点是被选择的杆件集合的最左端点，圆弧线通过该基点并与杆件集合最左端点和最右端点的连线相切。

切点是杆件集合的最右端点；b)变换最右端点和最左端点相切确定圆弧：变换基点是被选择的杆件集合的最右端点，圆弧线通过该基点并与杆件集合最左端点和最右端点的连线相切。

切点是杆件集合的最左端点；c)1个变换点、杆件最左端点和杆件最右端点确定圆弧：1个变换点为除杆件集合最左或最右端点以外的点；d)2个变换点(其中一个点是最左或最右端点)和没有变换的杆件最左或右端点确定圆弧: 输入2个变换点；e)3个变换点确定圆弧输入3个变换点。

确定的圆弧角度小于等于180度。

3)椭圆变换选择相对于左右端的中点的距离<1000>:2000输入2000mm，回车，根据左右端的中点、输入的距离（可负）和变换方向确定最终变换到的位置4)抛物线变换选择要变换的点<退出>:单选1点选择相对于变换点的距离<1000>:2000输入2000mm，回车，根据选择的1点、输入的距离（可负）和变换方向确定最终变换到的位置选择要变换的点<退出>:单选第2点选择相对于变换点的距离<1000>:2000输入2000mm，回车，根据选择的第2点、输入的距离（可负）和变换方向确定最终变换到的位置选择要变换的点<退出>:单选第3点选择相对于变换点的距离<1000>:2000输入2000mm，回车，根据选择的第3点、输入的距离（可负）和变换方向确定最终变换到的位置，三点确定抛物线5)悬链线变换输入合适的系数后关闭对话框即可确定悬链线。

合集下载

广厦钢结构之网架和网壳结构cad教程

广厦钢结构之网架和网壳结构cad教程

第〇章第4章网架和网壳结构CAD1基础知识1.1关于网架和网壳结构的概述空间网架和网壳结构是近几年来非常流行的大跨度钢结构形式, 其盛行的原因主要有两方面。

一是受力好和空间刚架好, 二是工厂化生成和安装方便。

以节点划分主要有两种类型: 焊接球与螺栓球, 尤以螺栓球较为普遍。

螺栓球网架和网壳中构件主要有: 杆件、螺栓球、封板锥头、高强螺栓和套筒（无纹螺母）。

以基本单元几何构成来分就很多了, 常用的是正交正放四角锥。

不同位置构件的称谓见图:1.2设计流程1.3了解一些AutoCADGDCAD的图形平台是AutoCAD R14；需要利用其右边的屏幕菜单, 如果AutoCAD R14的屏幕菜单被关闭, 请点击菜单“Tools—Preferences—Display”, 在第一项关于“Screen Menu”上作出选择。

2GDCAD中常用的命令是“Dview”, 主要用来看模型的空间透视图, 具体在command: 下键入“DV”回车然后选择对象, 键入“CA”后可动态显示透视图。

3AutoCAD 与用户的交流主要是对话框与文本区, 按“F2”可显示或关闭文本提示区。

4一个平板网架的工程实例4.1建立工程点击桌面上“网架网壳CAD”快捷方式, 进入主菜单, 点击“工程—新工程”, 在工程卡片上填写工程名比如“GDTEST”, 指定工程存放路径及AutoCAD R14的路径, 程序自动在工程存放路径下建立“GDTEST”子目录（或称文件夹）, 以后所有与该工程有关的文件全部放在其下面。

4.2建立零部件库文件4.3点击“零部件规格—重组规格”, 屏幕出现规格卡片, 左边是读取路径, GDCAD安装完成后, 程序目录下带有一“DATA”子目录, 内部包含某一种网架加工厂家的零部件规格系列, 因此缺省的读取路径指向“DATA”子目录, 点击“读取”按钮, 显示钢管等零部件序列编号, 如果不准备采用某一序号, 请点击该序号去掉其前面的“(”选择符。

广厦CAD系统说明书

广厦CAD系统说明书

第1章广厦建筑结构CAD起步1为什么要采用广厦建筑结构CAD广厦建筑结构CAD系统是一个面向民用建筑的多高层结构CAD软件。

可完成从建模、计算到施工图自动生成与处理的砌体结构、钢筋混凝土结构、钢结构和它们的混合结构的一体化设计工作，结构材料可以是砖、钢筋混凝土和钢，结构计算部分包括空间薄壁杆系计算SS和空间墙元杆系计算SSW。

广厦建筑结构CAD系统是在容柏生院士的指导下，由XX省建筑设计研究院和XX 市广厦软件XX联合开发的。

广厦建筑结构CAD系统于1996年12月18日通过专家鉴定， SSW分析程序于20XX11月通过建设部组织的鉴定,新规X版广厦建筑结构CAD系统于20XX12月13日通过建设部组织的鉴定。

广厦CAD已被全国约5000家设计单位正式采用，是XX开发的结构CAD的杰出代表。

使用广厦建筑结构CAD的理由：1) AutoCAD风格的模型输入和图纸编辑；2〕快速、高质量的施工图生成技术；3) 墙元杆系SSW和薄壁杆系SS两大空间分析程序；4) 异形柱建模、计算和出图的设计功能完善；5) 复杂砖混、底框、内框、外框和边框的处理能力；6) 一次建模、多套计算，最后出图的设计流程；7) 国内两大集成化结构CAD之一，功能齐全，结果稳定可靠；8) 优惠价格，可以人手一套；9) 优秀的服务态度和质量。

2广厦建筑结构CAD安装步骤2.1支持的Windows系统有：Windows 9x/ME/NT/2000/XP，网络USB狗支持跨网段。

2.2个人版、单位版和授权版安装1)在没有插软件狗的情况下，运行光盘上“软件狗驱动程序\MicroDogInstdrv.exe〞安装软件狗驱动程序；2)插上并口软狗或USB软件狗；3)若插上USB软件狗有提示“寻找新硬件〞,选择继续，一直到安装完毕；4)运行光盘上的\gs10\Setup.exe，直至安装完毕。

更详细的内容见光盘上的“单机版和授权版安装和卸载说明.txt〞文件。

(整理)GSPLOT广厦CAD说明书第02章.

(整理)GSPLOT广厦CAD说明书第02章.

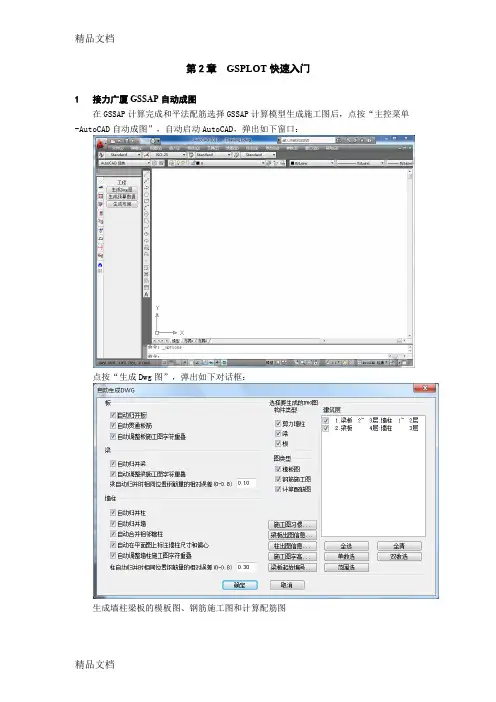

第2章GSPLOT快速入门1接力广厦GSSAP自动成图在GSSAP计算完成和平法配筋选择GSSAP计算模型生成施工图后，点按“主控菜单-AutoCAD自动成图”，自动启动AutoCAD，弹出如下窗口：点按“生成Dwg图”，弹出如下对话框：生成墙柱梁板的模板图、钢筋施工图和计算配筋图2接力SATWE自动成图在SATWE计算完成后，在主控菜单中在PM录入数据相同的目录下新建工程或寻找已建工程，然后再录入中选择“工程─从PKPM读入数据”菜单。

点按“确认”，自动把PKPM模型转化为广厦模型，直接退出录入系统，分别依次点按“主控菜单-楼板次梁砖混计算”和“平法配筋”，平法配筋选择SATWE计算模型生成施工图，再点按“主控菜单-AutoCAD自动成图”，自动启动AutoCAD，弹出如下窗口：点按“生成Dwg图”，弹出如下对话框：生成墙柱梁板的模板图、钢筋施工图和计算配筋图3模板图快速生成如下可快速得到墙柱梁板的模板图：广厦用户：1、把建筑轴线通过“DwgtoGs”导入广厦录入；2、在“录入”中布置墙柱梁板3、在“录入”中生成GSSAP计算数据后，进行“楼板次梁砖混计算”和“平法配筋”不读空间计算结果生成施工图，不需进行“GSSAP计算”；4、在“AutoCAD自动成图”中生成Dwg。

PKPM用户：1、把建筑轴线导入PM录入；2、在“PM”中布置墙柱梁板，经SATWE进入参数设置和数据检查；3、在“录入”中选择采用SATWE计算结果或采用GSSAP计算结果从PKPM读入数据后，进行“楼板次梁砖混计算”和“平法配筋”不读空间计算结果生成施工图；4、在“AutoCAD自动成图”中生成Dwg。

4设置施工图习惯生成Dwg图时弹出如下对话框，点按施工图习惯，弹出施工图习惯修改对话框：板的施工图习惯不采用大样方法，而采用平法表示，可选择11G101板平法表示，板钢筋可选择不编号、按“直径和间距”或“直径、间距和长度”编号，缺省不编号。

第一章广厦建筑结构CAD概述

第一章广厦建筑结构CAD概述

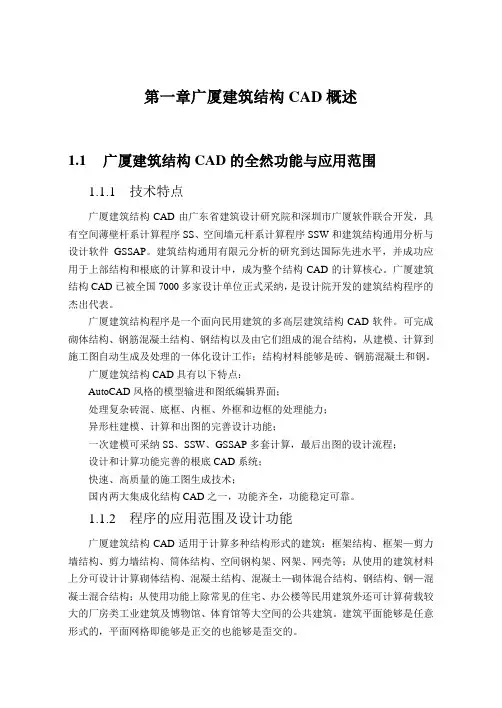

第一章广厦建筑结构CAD概述1.1广厦建筑结构CAD的全然功能与应用范围1.1.1技术特点广厦建筑结构CAD由广东省建筑设计研究院和深圳市广厦软件联合开发，具有空间薄壁杆系计算程序SS、空间墙元杆系计算程序SSW和建筑结构通用分析与设计软件GSSAP。
