电力系统继电保护辅导资料二主题：课件第二章电网的电流保护第1-2节——单侧电源网络相间短路的电流保护、电网相间短路的方向性电流保护学习时间：2013年10月7日－10月13日内容：我们这周主要学习第二章的第1-2节，单侧电源网络相间短路的电流保护和电网相间短路的方向性电流保护的相关内容。
希望通过下面的内容能使同学们加深电网电流保护相关知识的理解。
一、学习要求1．掌握三段式电流保护的配合原则、整定计算，会阅读三段式电流保护的原理图；2．理解方向性电流保护中方向元件的作用，能正确按动作方向分组配合、整定计算。
二、主要内容（一）单侧电源网络相间短路的电流保护1．继电器（1）基本原理能自动地使被控制量发生跳跃变化的控制元件称为继电器。
当输入信号达到某一定值或由某一定值突跳到零时，继电器就动作，使被控制电路通断。
它的功能是反应输入信号的变化以实现自动控制和保护。
继电器的继电特性：(也称控制特性)继电器的输入量和输出量在整个变化过程中的相互关系。
图1 继电特性继电器的返回系数r K ：返回值r X 与动作值op X 的比值。
即r r opX K X 过量继电器：反应电气量增加而动作的继电器。
其返回系数小于1，不小于0.85。
欠量继电器：反应电气量降低而动作的继电器。
其返回系数大于1，不大于1.2。
（2）继电保护装置的基本分类● 按动作原理：电磁型、感应型、整流型、晶体管型、集成电路型、微机型等继电器。
● 按反应的物理量：电流继电器、电压继电器、功率方向继电器、阻抗继电器和频率继电器等。
● 按作用：起动继电器、时间继电器、中间继电器、信号继电器和出口继电器等。
Y Y min 0（3）过电流继电器动作电流(I op )：使继电器动作的最小电流。
返回电流(I re )：使继电器由动作状态返回到起始位置时的最大电流。
2.单侧电源网络相间短路时电流量值特征正常运行：负荷电流短路：三相短路、两相短路k k s E I K Z Z ϕϕ=+式中，E ϕ——系统等效电源的相电动势；s Z ——保护安装处至系统等效电源之间的阻抗；k Z ——短路点至保护安装处之间的阻抗；K ϕ——短路类型系数（三相短路取１，两相短路取2）。

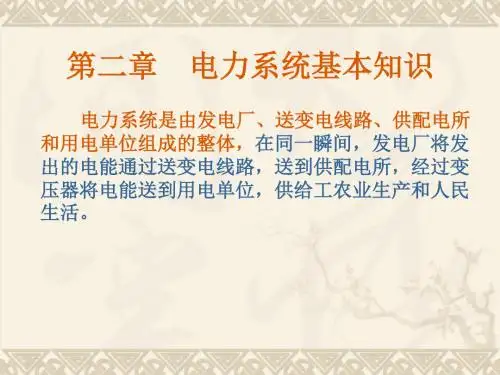

1 电力系统基本知识1-电力系统基本知识电力系统基础知识电力系统的特点生产、传输、分配和消费同时进行-连续、快速-技术密集社会化、国际化商品-电压频率谐波可靠性电网故障――社会灾难一次系统发电机、变压器、输电线路、电抗器、电容器等断路器、隔离开关等绝缘子、高压熔断器等电压互感器、电流互感器等避雷器、避雷针、避雷线、避雷器、放电间隙等二次系统继电保护、安全自动装置系统控制系统计量系统信号系统通信系统管理系统系统运行社会、国计民生安全、经济供电-负荷-动态平衡-广阔的电网区域-众多自然灾害组件-故障概率-风险电力市场―电网企业、发电企业、社会电能用户电网安全——区域社会政治经济生活、国计民生电厂安全―企业自身生产经营活动―商品生产与销售无故障现象及可能原因1木槽楔、垫块干缩；2.绕组端部绑线松动；3.运行中振动或短路电流冲击力的影响；4.制造工艺和质量缺陷。
1.焊接质量和工艺缺陷；2.运行期间，绕组过热或受到冲击力。
1.长期运行中的自然老化；2.油腐蚀导致绝缘膨胀；3.绕组温度过高会导致绝缘开裂和脱落。
1.绝缘受潮或老化；2.雷电过电压或操作过电压；3.绝缘的机械损坏；4.绕组匝间短路或接地。
1.末端水箱焊接质量差；2.手袋绝缘质量差，与模压绝缘连接不良；3.端部固结不良，聚酯玻璃绳绝缘等级低；4.末端风管挡板与引水管距离过近；5.密封垫与水一起漏入油中，氢冷却器泄漏，导致机器内湿度高；6.冷水水质差，保温引水管闪蒸接地。
冷却过程中的流速、杂质等。
1.定子线棒与槽壁埋置不严，有气隙（外腐蚀）；2.定子线棒主绝缘与防电晕层结合不良，有气隙（内腐蚀）。
1.铁芯压得不紧或不均匀；2.由于长期振动，板材之间的绝缘层磨损并脱落。
1.定子线棒接地或相间故障时，产生电弧烧坏局部铁芯；2.硅钢片之间的绝缘因老化、振动磨损或过热而损坏。
1.长期停机后绝缘潮湿；2.集电环下方有碳粉和积油；3.护环多年未拔出，绕组末端有大量积灰；4.热膨胀和气流冲击损坏槽口绝缘；5.转子槽绝缘破损；6.集电环与轴绝缘损坏，导线绝缘损坏。
