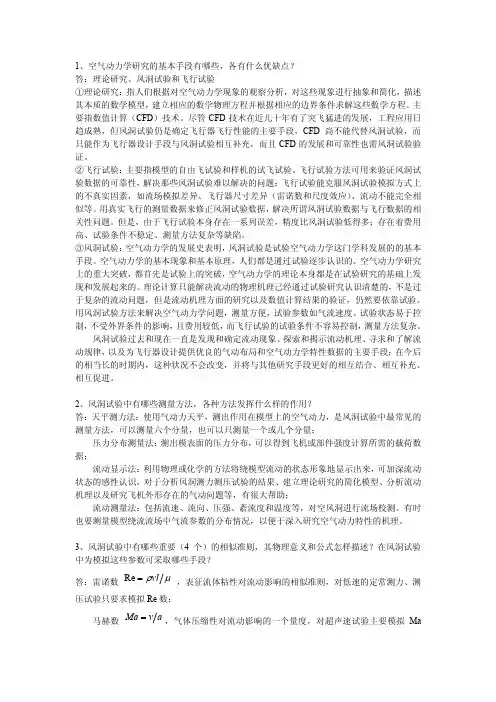

1、空气动力学研究的基本手段有哪些,各有什么优缺点?答:理论研究、风洞试验和飞行试验①理论研究:指人们根据对空气动力学现象的观察分析,对这些现象进行抽象和简化,描述其本质的数学模型,建立相应的数学物理方程并根据相应的边界条件求解这些数学方程。
主要指数值计算(CFD)技术。
尽管CFD技术在近几十年有了突飞猛进的发展,工程应用日趋成熟,但风洞试验仍是确定飞行器飞行性能的主要手段,CFD尚不能代替风洞试验,而只能作为飞行器设计手段与风洞试验相互补充,而且CFD的发展和可靠性也需风洞试验验证。
②飞行试验:主要指模型的自由飞试验和样机的试飞试验。
飞行试验方法可用来验证风洞试验数据的可靠性,解决那些风洞试验难以解决的问题;飞行试验能克服风洞试验模拟方式上的不真实因素,如流场模拟差异、飞行器尺寸差异(雷诺数和尺度效应)、流动不能完全相似等。
用真实飞行的测量数据来修正风洞试验数据,解决所谓风洞试验数据与飞行数据的相关性问题。
但是,由于飞行试验本身存在一系列误差,精度比风洞试验低得多;存在着费用高、试验条件不稳定、测量方法复杂等缺陷。
③风洞试验:空气动力学的发展史表明,风洞试验是试验空气动力学这门学科发展的的基本手段。
空气动力学的基本现象和基本原理,人们都是通过试验逐步认识的。
空气动力学研究上的重大突破,都首先是试验上的突破,空气动力学的理论本身都是在试验研究的基础上发现和发展起来的。
理论计算只能解决流动的物理机理已经通过试验研究认识清楚的,不是过于复杂的流动问题,但是流动机理方面的研究以及数值计算结果的验证,仍然要依靠试验。
用风洞试验方法来解决空气动力学问题,测量方便,试验参数如气流速度、试验状态易于控制,不受外界条件的影响,且费用较低,而飞行试验的试验条件不容易控制,测量方法复杂。
风洞试验过去和现在一直是发现和确定流动现象、探索和揭示流动机理、寻求和了解流动规律,以及为飞行器设计提供优良的气动布局和空气动力学特性数据的主要手段;在今后的相当长的时期内,这种状况不会改变,并将与其他研究手段更好的相互结合、相互补充、相互促进。

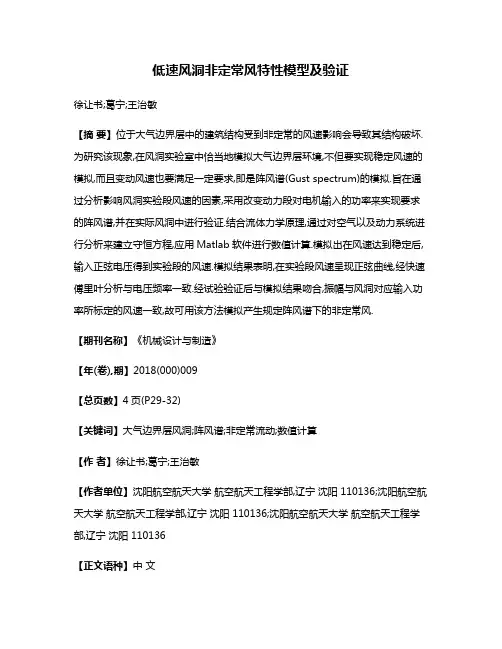

低速风洞非定常风特性模型及验证徐让书;葛宁;王治敏【摘要】位于大气边界层中的建筑结构受到非定常的风速影响会导致其结构破坏.为研究该现象,在风洞实验室中恰当地模拟大气边界层环境,不但要实现稳定风速的模拟,而且变动风速也要满足一定要求,即是阵风谱(Gust spectrum)的模拟.旨在通过分析影响风洞实验段风速的因素,采用改变动力段对电机输入的功率来实现要求的阵风谱,并在实际风洞中进行验证.结合流体力学原理,通过对空气以及动力系统进行分析来建立守恒方程,应用Matlab软件进行数值计算.模拟出在风速达到稳定后,输入正弦电压得到实验段的风速.模拟结果表明,在实验段风速呈现正弦曲线,经快速傅里叶分析与电压频率一致.经试验验证后与模拟结果吻合,振幅与风洞对应输入功率所标定的风速一致,故可用该方法模拟产生规定阵风谱下的非定常风.【期刊名称】《机械设计与制造》【年(卷),期】2018(000)009【总页数】4页(P29-32)【关键词】大气边界层风洞;阵风谱;非定常流动;数值计算【作者】徐让书;葛宁;王治敏【作者单位】沈阳航空航天大学航空航天工程学部,辽宁沈阳 110136;沈阳航空航天大学航空航天工程学部,辽宁沈阳 110136;沈阳航空航天大学航空航天工程学部,辽宁沈阳 110136【正文语种】中文【中图分类】TH16;V2111 引言风洞是以人工的方式产生并且控制气流,用来模拟飞行器或实体周围气体的流动情况,并可量度气流对实体的作用效果以及观察物理现象的一种管道状实验设备,它是进行空气动力实验最常用、最有效的工具之一。
低速风洞是指试验段气流速度小于马赫数小于0.3的风洞。
从20世纪四十年代开始,国外开始建造低速风洞,迄今低速风洞已经得到了很大的发展[1]。
在大气边界层的紊流风能够激起低频运动发生共振现象,造成建筑结构破坏。
故为研究此破坏程度,需要在风洞中模拟出建筑所在环境,即非定常的大气边界层风洞。

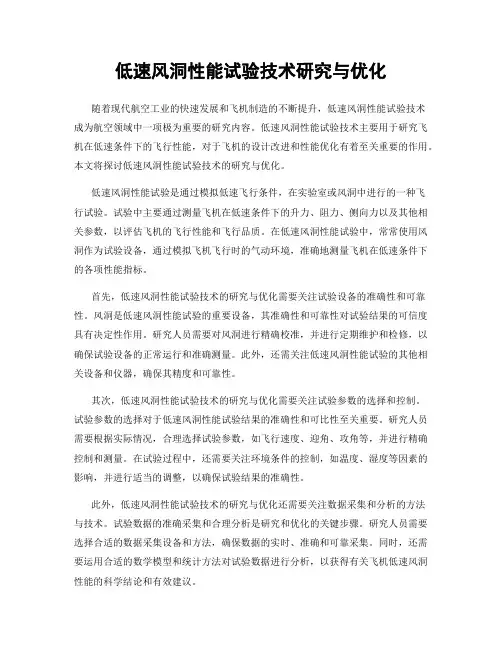

低速风洞性能试验技术研究与优化随着现代航空工业的快速发展和飞机制造的不断提升,低速风洞性能试验技术成为航空领域中一项极为重要的研究内容。
低速风洞性能试验技术主要用于研究飞机在低速条件下的飞行性能,对于飞机的设计改进和性能优化有着至关重要的作用。
本文将探讨低速风洞性能试验技术的研究与优化。
低速风洞性能试验是通过模拟低速飞行条件,在实验室或风洞中进行的一种飞行试验。
试验中主要通过测量飞机在低速条件下的升力、阻力、侧向力以及其他相关参数,以评估飞机的飞行性能和飞行品质。
在低速风洞性能试验中,常常使用风洞作为试验设备,通过模拟飞机飞行时的气动环境,准确地测量飞机在低速条件下的各项性能指标。
首先,低速风洞性能试验技术的研究与优化需要关注试验设备的准确性和可靠性。
风洞是低速风洞性能试验的重要设备,其准确性和可靠性对试验结果的可信度具有决定性作用。
研究人员需要对风洞进行精确校准,并进行定期维护和检修,以确保试验设备的正常运行和准确测量。
此外,还需关注低速风洞性能试验的其他相关设备和仪器,确保其精度和可靠性。
其次,低速风洞性能试验技术的研究与优化需要关注试验参数的选择和控制。
试验参数的选择对于低速风洞性能试验结果的准确性和可比性至关重要。
研究人员需要根据实际情况,合理选择试验参数,如飞行速度、迎角、攻角等,并进行精确控制和测量。
在试验过程中,还需要关注环境条件的控制,如温度、湿度等因素的影响,并进行适当的调整,以确保试验结果的准确性。
此外,低速风洞性能试验技术的研究与优化还需要关注数据采集和分析的方法与技术。
试验数据的准确采集和合理分析是研究和优化的关键步骤。
研究人员需要选择合适的数据采集设备和方法,确保数据的实时、准确和可靠采集。
同时,还需要运用合适的数学模型和统计方法对试验数据进行分析,以获得有关飞机低速风洞性能的科学结论和有效建议。
最后,低速风洞性能试验技术的研究与优化需要关注试验结果的解释和应用。
试验结果是低速风洞性能优化的重要参考依据,研究人员需要深入分析试验结果,找出存在的问题和不足,并提出相应的优化建议和改进措施。

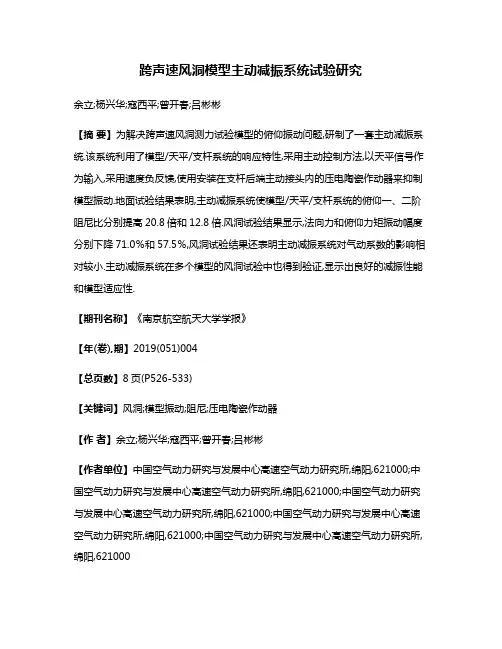

跨声速风洞模型主动减振系统试验研究余立;杨兴华;寇西平;曾开春;吕彬彬【摘要】为解决跨声速风洞测力试验模型的俯仰振动问题,研制了一套主动减振系统.该系统利用了模型/天平/支杆系统的响应特性,采用主动控制方法,以天平信号作为输入,采用速度负反馈,使用安装在支杆后端主动接头内的压电陶瓷作动器来抑制模型振动.地面试验结果表明,主动减振系统使模型/天平/支杆系统的俯仰一、二阶阻尼比分别提高20.8倍和12.8倍.风洞试验结果显示,法向力和俯仰力矩振动幅度分别下降71.0%和57.5%,风洞试验结果还表明主动减振系统对气动系数的影响相对较小.主动减振系统在多个模型的风洞试验中也得到验证,显示出良好的减振性能和模型适应性.【期刊名称】《南京航空航天大学学报》【年(卷),期】2019(051)004【总页数】8页(P526-533)【关键词】风洞;模型振动;阻尼;压电陶瓷作动器【作者】余立;杨兴华;寇西平;曾开春;吕彬彬【作者单位】中国空气动力研究与发展中心高速空气动力研究所,绵阳,621000;中国空气动力研究与发展中心高速空气动力研究所,绵阳,621000;中国空气动力研究与发展中心高速空气动力研究所,绵阳,621000;中国空气动力研究与发展中心高速空气动力研究所,绵阳,621000;中国空气动力研究与发展中心高速空气动力研究所,绵阳,621000【正文语种】中文风洞测力试验时,试验模型通过应变天平、尾支杆与中部支架相连。
在宽频的风洞气流激励下,模型与天平、支杆一起振动[1]。
在模型、天平和支杆组成的系统中,金属模型本身的振动频率高,振幅小,其振动不予考虑,因此,模型振动实质上是指天平/支杆组合体的弯曲、扭转以及拉伸振动,模型则表现为俯仰、偏航、滚转以及轴向刚体运动,模型/天平/支杆系统的主要模态有模型俯仰、偏航、滚转方向的支杆模态和模型俯仰、偏航方向的模型/天平模态以及轴向振动模态[2]。
在大型跨声速风洞中,模型/天平/支杆系统具有支撑频率低、结构阻尼小等特点,这将导致模型振动幅度大,严重影响试验数据质量,长时间剧烈振动还将导致天平或支杆疲劳破坏,对风洞运行安全造成严重威胁。

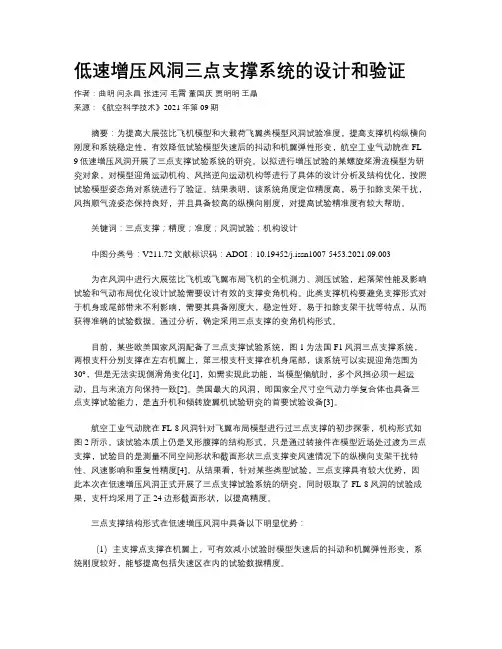

低速增压风洞三点支撑系统的设计和验证作者:曲明闫永昌张连河毛霄董国庆贾明明王晶来源:《航空科学技术》2021年第09期摘要:为提高大展弦比飞机模型和大载荷飞翼类模型风洞试验准度,提高支撑机构纵横向刚度和系统稳定性,有效降低试验模型失速后的抖动和机翼弹性形变,航空工业气动院在FL-9低速增压风洞开展了三点支撑试验系统的研究。
以拟进行增压试验的某螺旋桨滑流模型为研究对象,对模型迎角运动机构、风挡逆向运动机构等进行了具体的设计分析及结构优化,按照试验模型姿态角对系统进行了验证。
结果表明,该系统角度定位精度高,易于扣除支架干扰,风挡顺气流姿态保持良好,并且具备较高的纵横向刚度,对提高试验精准度有较大帮助。
关键词:三点支撑;精度;准度;风洞试验;机构设计中图分类号:V211.72文献标识码:ADOI:10.19452/j.issn1007-5453.2021.09.003为在风洞中进行大展弦比飞机或飞翼布局飞机的全机测力、测压试验,起落架性能及影响试验和气动布局优化设计试验需要设计有效的支撑变角机构。
此类支撑机构要避免支撑形式对于机身或尾部带来不利影响,需要其具备刚度大,稳定性好,易于扣除支架干扰等特点,从而获得准确的试验数据。
通过分析,确定采用三点支撑的变角机构形式。
目前,某些欧美国家风洞配备了三点支撑试验系统,图1为法国F1风洞三点支撑系统,两根支杆分别支撑在左右机翼上,第三根支杆支撑在机身尾部,该系统可以实现迎角范围为30°,但是无法实现侧滑角变化[1],如需实现此功能,当模型偏航时,多个风挡必须一起运动,且与来流方向保持一致[2]。
美国最大的风洞,即国家全尺寸空气动力学复合体也具备三点支撑试验能力,是直升机和倾转旋翼机试验研究的首要试验设备[3]。
航空工业气动院在FL-8风洞针对飞翼布局模型进行过三点支撑的初步探索,机构形式如图2所示。
该试验本质上仍是叉形腹撑的结构形式,只是通过转接件在模型近场处过渡为三点支撑,试验目的是测量不同空间形状和截面形状三点支撑变风速情况下的纵横向支架干扰特性、风速影响和重复性精度[4]。

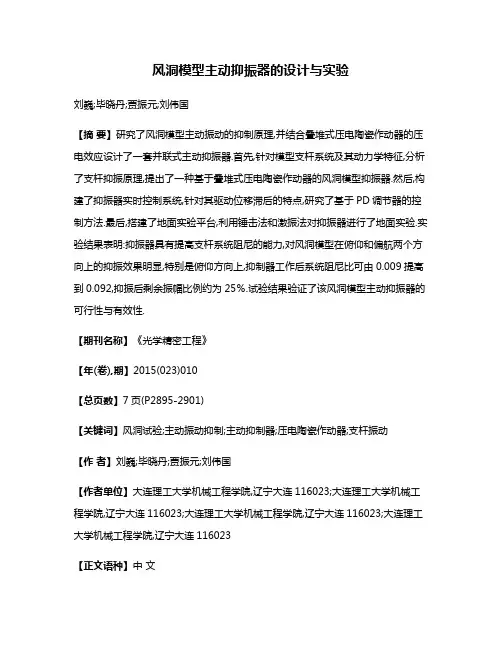

风洞模型主动抑振器的设计与实验刘巍;毕晓丹;贾振元;刘伟国【摘要】研究了风洞模型主动振动的抑制原理,并结合叠堆式压电陶瓷作动器的压电效应设计了一套并联式主动抑振器.首先,针对模型支杆系统及其动力学特征,分析了支杆抑振原理,提出了一种基于叠堆式压电陶瓷作动器的风洞模型抑振器.然后,构建了抑振器实时控制系统,针对其驱动位移滞后的特点,研究了基于PD调节器的控制方法.最后,搭建了地面实验平台,利用锤击法和激振法对抑振器进行了地面实验.实验结果表明:抑振器具有提高支杆系统阻尼的能力,对风洞模型在俯仰和偏航两个方向上的抑振效果明显,特别是俯仰方向上,抑制器工作后系统阻尼比可由0.009提高到0.092,抑振后剩余振幅比例约为25%.试验结果验证了该风洞模型主动抑振器的可行性与有效性.【期刊名称】《光学精密工程》【年(卷),期】2015(023)010【总页数】7页(P2895-2901)【关键词】风洞试验;主动振动抑制;主动抑制器;压电陶瓷作动器;支杆振动【作者】刘巍;毕晓丹;贾振元;刘伟国【作者单位】大连理工大学机械工程学院,辽宁大连116023;大连理工大学机械工程学院,辽宁大连116023;大连理工大学机械工程学院,辽宁大连116023;大连理工大学机械工程学院,辽宁大连116023【正文语种】中文【中图分类】V211.741 引言风洞模型实验是航空飞行器设计、制造与定型的重要环节,准确稳定的风洞模型实验数据可为航空飞行器空气动力学特性研究提供重要的实验基础[1]。
为了满足高机动性要求,新一代飞行器必须在大攻角飞行条件下具备可靠的气动性能,由于大攻角飞行极具危险性,因此必须在风洞试验中充分研究飞行器气动性能,这对风洞攻角试验技术提出了较高要求[2]。
风洞试验中常见的尾部支撑形式多用于风洞模型的大攻角试验和跨声速试验,但尾撑形式的模型系统(包括弯刀、支杆、测力天平、模型)为典型的悬臂结构,其系统刚度低,一阶固有频率为10~15Hz,这与风洞气流的脉动频率接近,容易产生耦合,从而引起模型的大幅值、低频振动[3]。

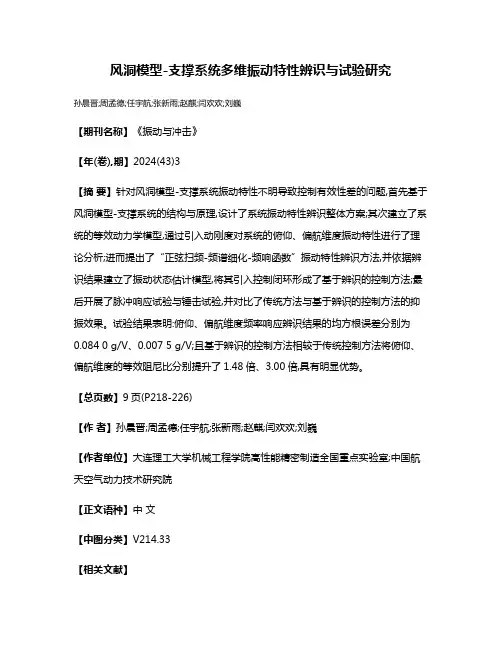

风洞模型-支撑系统多维振动特性辨识与试验研究
孙晨晋;周孟德;任宇航;张新雨;赵麒;闫欢欢;刘巍
【期刊名称】《振动与冲击》
【年(卷),期】2024(43)3
【摘要】针对风洞模型-支撑系统振动特性不明导致控制有效性差的问题,首先基于风洞模型-支撑系统的结构与原理,设计了系统振动特性辨识整体方案;其次建立了系统的等效动力学模型,通过引入动刚度对系统的俯仰、偏航维度振动特性进行了理论分析;进而提出了“正弦扫频-频谱细化-频响函数”振动特性辨识方法,并依据辨识结果建立了振动状态估计模型,将其引入控制闭环形成了基于辨识的控制方法;最后开展了脉冲响应试验与锤击试验,并对比了传统方法与基于辨识的控制方法的抑振效果。
试验结果表明:俯仰、偏航维度频率响应辨识结果的均方根误差分别为0.084 0 g/V、0.007 5 g/V;且基于辨识的控制方法相较于传统控制方法将俯仰、偏航维度的等效阻尼比分别提升了1.48倍、3.00倍,具有明显优势。
【总页数】9页(P218-226)
【作者】孙晨晋;周孟德;任宇航;张新雨;赵麒;闫欢欢;刘巍
【作者单位】大连理工大学机械工程学院高性能精密制造全国重点实验室;中国航天空气动力技术研究院
【正文语种】中文
【中图分类】V214.33
【相关文献】
1.压电组件嵌入式风洞模型支撑系统振动主动控制仿真
2.风洞试验WDPR支撑牵引绳与模型耦合振动研究
3.飞行器跨超声速风洞试验模型中尾支撑结构的力学特性研究
4.风洞试验绳牵引并联支撑系统流致振动研究
5.风洞模型支撑系统振动主动控制试验研究
