图解蒸发器与冷凝器换热过程的目的是转换热量，蒸发器与冷凝器的制冷循环的两个必不可少的换热设备，它们工作性能的好坏，直接影响整个制冷循环的工作效率。

1．蒸发器按照冷却流体的不同，蒸发器分为冷却液体和冷却空气两大类。

(1)冷却液体载冷剂蒸发器又称为间接冷却式蒸发器，简称液体蒸发器，常用的液体载泠剂有水和盐水。

在标准大气压下，盐水的凝固点在0℃以下，比水的凝固点（0℃）低，如Nacl(氯化钠)溶液的浓度为13%时，其凝固点为-10℃；而水的比热比盐水大。

所以水可冷却到0℃，适用于空调系统；盐水可冷却到-10~20℃，广泛应用于冷冻食品和制冰等。

这类蒸发器的主要工作特征：先由制冷剂在蒸发器吸热蒸发，将液体载冷剂冷却，再由液泵将低温液体载冷剂送往冷间降温。

(2)冷却空气载冷剂蒸发器又称直接冷却式蒸发器，制冷剂在管内吸热蒸发而把管外空气的温度降低。

按空气流动的原因，它可分为自然对流式和强迫对流式两种。

·自然对流式冷却空气的蒸发器又称排管，这类蒸发器主要应用于冷库中。

制冷剂在排管内流动吸收周围空气的热量汽化，依靠空气的热压作用自然对流，使库内空气冷却，并维持库内低温状态。

·强迫对流式冷却空气的蒸发器这种蒸发器应用于小型空调系统中，如房间空调器等。

它由几排胀接上纯铝质翅片的盘管组成。

胀接翅片的目的是增加传热面积，加强空气的扰动性，提高蒸发器的传热效率。

铝翅片一般经过阳极化处理，以提高其抗腐蚀性能。

翅片厚度通常为0.12~0.20mm，片距1.5~2.5mm，套片管管径Ф8~Ф16mm。

翅片管换热器的型式主要有三种型式，即L型、平直型、和V型。

V型蒸发器的结构：翅片有平、波纹、冲缝翅片三种。

平翅片虽然加工容易，但刚性差、传热性能不好，现已逐渐淘汰，波纹翅片与平翅片相比，刚性好，传热面积增加，且空气流过波纹翅片时，增加了扰动和搅拌效应，因此传热效率提高1/5左右；而冲逢翅片会使通过翅片的空气在槽缝中窜来窜去，因此其扰动和搅拌性能比波纹管还好，使传热效率比波纹片高1/3，但冲缝翅片空气阻力大，容易积尘结垢，反而可能使空调器的制冷量急剧下降。

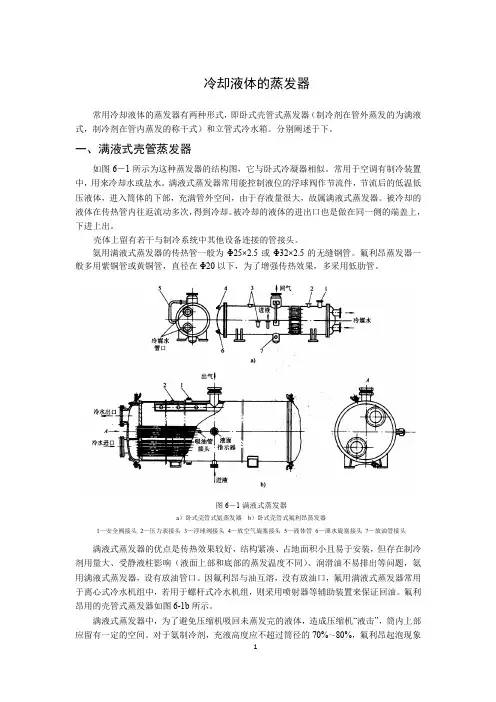

冷却液体的蒸发器常用冷却液体的蒸发器有两种形式，即卧式壳管式蒸发器（制冷剂在管外蒸发的为满液式，制冷剂在管内蒸发的称干式）和立管式冷水箱。

分别阐述于下。

一、满液式壳管蒸发器如图6－1所示为这种蒸发器的结构图，它与卧式冷凝器相似。

常用于空调有制冷装置中，用来冷却水或盐水。

满液式蒸发器常用能控制液位的浮球阀作节流件，节流后的低温低压液体，进入筒体的下部，充满管外空间，由于存液量很大，故属满液式蒸发器。

被冷却的液体在传热管内往返流动多次，得到冷却。

被冷却的液体的进出口也是做在同一侧的端盖上，下进上出。

壳体上留有若干与制冷系统中其他设备连接的管接头。

氨用满液式蒸发器的传热管一般为Φ25×2.5或Φ32×2.5的无缝钢管。

氟利昂蒸发器一般多用紫铜管或黄铜管，直径在Φ20以下，为了增强传热效果，多采用低肋管。

图6－1满液式蒸发器a）卧式壳管式氨蒸发器b）卧式壳管式氟利昂蒸发器1—安全阀接头2—压力表接头3—浮球阀接头4—放空气旋塞接头5—液体管6—泄水旋塞接头7—放油管接头满液式蒸发器的优点是传热效果较好，结构紧凑、占地面积小且易于安装，但存在制冷剂用量大、受静液柱影响（液面上部和底部的蒸发温度不同）、润滑油不易排出等问题，氨用满液式蒸发器，设有放油管口。

因氟利昂与油互溶，没有放油口，氟用满液式蒸发器常用于离心式冷水机组中，若用于螺杆式冷水机组，则采用喷射器等辅助装置来保证回油。

氟利昂用的壳管式蒸发器如图6-1b所示。

满液式蒸发器中，为了避免压缩机吸回未蒸发完的液体，造成压缩机“液击”，筒内上部应留有一定的空间。

对于氨制冷剂，充液高度应不超过筒径的70%～80%，氟利昂起泡现象更为严重，其充液量应在55%～65%左右。

液面上裸露的传热管，在蒸发器投入运行后被制冷剂泡沫润湿，同样能起到很好的换热作用。

二、干式氟利昂壳管蒸发器在这种蒸发器中，介质的位置与满液式的相反，制冷剂在管内蒸发，被冷却的液体在管外被折流板折返多次得到冷却。
