大物示波器实验报告

  • 格式：docx
  • 大小：3.64 KB
  • 文档页数：2

大物示波器实验报告

大物示波器实验报告

引言

在物理实验中，大物示波器是一种常用的仪器，用于观测和分析电信号的波形。通过连接电路和调节仪器参数，我们可以获得准确的波形图像，从而更好地理解电路的工作原理和信号的特性。本次实验旨在通过使用大物示波器，探究不同电路中的波形变化，并分析其影响因素。

实验一：交流电路中的波形变化

在本实验中，我们构建了一个简单的交流电路，包括电源、电阻和电容。通过调节电源的频率和幅度，我们观察到了不同的波形变化。当电源频率较低时，波形呈现出较为平缓的曲线，而当频率逐渐增加时，波形则变得更加起伏不定。这是因为在低频情况下，电容器具有足够的时间来充电和放电，而在高频情况下，电容器无法及时响应电源的变化，导致波形出现了明显的变化。

实验二：脉冲信号的观测与分析

在本实验中，我们通过构建一个脉冲信号发生器和一个示波器，观测和分析了不同频率和幅度的脉冲信号。通过调节发生器的参数，我们可以观察到脉冲信号的上升时间、下降时间以及脉冲宽度的变化。实验结果表明，脉冲信号的频率越高，上升时间和下降时间越短，脉冲宽度也越小。而脉冲信号的幅度则决定了脉冲的高度和波峰的形状。这些参数的变化对于不同应用场景的电路设计具有重要意义。

实验三：滤波电路的特性研究

在本实验中，我们研究了滤波电路的特性及其对信号的影响。通过构建一个低通滤波器和一个高通滤波器，我们观察到了不同频率信号在滤波器中的变化。实验结果表明，低通滤波器可以将高频信号滤除，只保留低频信号，而高通滤波器则将低频信号滤除，只保留高频信号。这些滤波器的特性对于音频处理、信号传输等领域具有重要应用。

实验四：傅里叶变换的应用

在本实验中，我们利用大物示波器进行了傅里叶变换的实验。通过输入不同频率的正弦信号，并进行傅里叶变换，我们得到了信号的频谱图。实验结果显示，信号的频谱图呈现出明显的峰值，每个峰值对应着信号中的一个频率成分。这使得我们能够更好地理解信号的频域特性，并在信号处理和通信领域中发挥重要作用。

结论

通过本次实验，我们深入了解了大物示波器的原理和应用。通过观测和分析不同电路中的波形变化，我们对电路的工作原理和信号的特性有了更深入的理解。同时，我们还探索了滤波器的特性、脉冲信号的分析以及傅里叶变换的应用。这些实验结果为我们今后的学习和研究提供了重要的基础。

值得注意的是，在实验过程中，我们需要谨慎操作仪器，并确保电路连接正确，以免对设备和自身造成损害。同时，我们还可以进一步探索其他实验和应用，以拓宽我们对大物示波器的认识和应用范围。

合集下载

大物实验示波器的使用实验报告

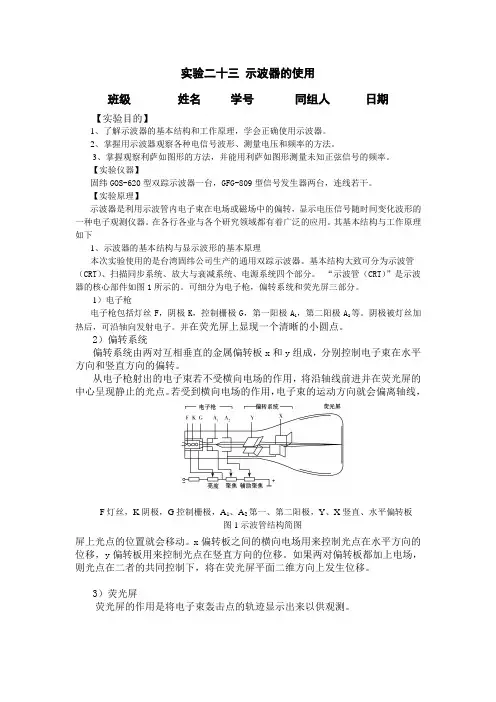

大物实验示波器的使用实验报告

实验二十三 示波器的使用

班级 姓名 学号 同组人 日期

【实验目的】

1、了解示波器的基本结构和工作原理，学会正确使用示波器。

2、掌握用示波器观察各种电信号波形、测量电压和频率的方法。

3、掌握观察利萨如图形的方法，并能用利萨如图形测量未知正弦信号的频率。

【实验仪器】

固纬GOS-620型双踪示波器一台，GFG-809型信号发生器两台，连线若干。

【实验原理】

示波器是利用示波管内电子束在电场或磁场中的偏转，显示电压信号随时间变化波形的一种电子观测仪器。在各行各业与各个研究领域都有着广泛的应用。其基本结构与工作原理如下

1、示波器的基本结构与显示波形的基本原理

本次实验使用的是台湾固纬公司生产的通用双踪示波器。基本结构大致可分为示波管（CRT）、扫描同步系统、放大与衰减系统、电源系统四个部分。 “示波管（CRT）”是示波器的核心部件如图1所示的。可细分为电子枪，偏转系统和荧光屏三部分。

1）电子枪

电子枪包括灯丝F，阴极K，控制栅极G，第一阳极A1，第二阳极A2等。阴极被灯丝加热后，可沿轴向发射电子。并在荧光屏上显现一个清晰的小圆点。

2）偏转系统

偏转系统由两对互相垂直的金属偏转板x和y组成，分别控制电子束在水平方向和竖直方向的偏转。

从电子枪射出的电子束若不受横向电场的作用，将沿轴线前进并在荧光屏的中心呈现静止的光点。若受到横向电场的作用，电子束的运动方向就会偏离轴线，屏上光点的位置就会移动。x偏转板之间的横向电场用来控制光点在水平方向的位移，y偏转板用来控制光点在竖直方向的位移。如果两对偏转板都加上电场，则光点在二者的共同控制下，将在荧光屏平面二维方向上发生位移。

3）荧光屏

荧光屏的作用是将电子束轰击点的轨迹显示出来以供观测。 F灯丝，K阴极，G控制栅极，A1、A2第一、第二阳极，Y、X竖直、水平偏转板

图1示波管结构简图

4）显示波形的原理

生物工程大实验报告

生物工程大实验报告

生物工程大实验

30L发酵罐上黄原胶发酵实验

姓 名：

学 号：

学 院： 生命学院

专 业： 生物工程

年 级：

同组成员： 1. 材料和方法

1.1菌株：HYJ

1.2培养基

1.2.1斜面培养基（100ml）

葡萄糖 3.0；蛋白胨 0.5；酵母粉 0.3；

氯化钠 0.5；琼脂 2.0；pH 7.0-7.3

灭菌条件：115℃，20min；培养温度：30℃；培养时间：24-48 h

1.2.2种子培养基（100ml）

葡萄糖 2.0；蛋白胨 0.5；酵母粉 0.1；

牛肉膏 0.3 g；pH 7.0-7.3

灭菌条件：115℃，20 min；培养温度：30℃；培养时间：10-15 h

1.2.3发酵培养基（100ml）

葡萄糖 3.0；蛋白胨 0.2；酵母粉 0.1；Na2HPO4·12H2O 0.252；KH2PO4 0.3；K2SO4 0.1；MgSO4·7H2O 0.1；pH 7.0-7.3

灭菌条件：115℃，20 min；培养温度：30℃；培养时间：48-62 h

1.3. 培养条件

1.3.1斜面培养

1）配置400 ml的斜面培养基，分装试管，于115℃下灭菌20 min，之后摆斜面，冷却至室温后，将凝固后的斜面放于30℃培养箱过夜。

2）转接斜面菌种，将转接好的斜面菌放于30℃培养箱培养24-48 h。

1.3.2一级种子培养

1）配置种子培养基：按照种子培养基配方配制3000 ml，分别分装到5000 ml和500 ml的三角瓶中，装液量分别为100 ml/500 ml三角瓶（用于一级种子培养）；1000 ml/5000 ml三角瓶（用于二级种子培养），于115℃下灭菌20 min。

2）接种：将培养好的斜面菌种接种到一级种子培养基中（100 ml/500 ml三角瓶），接种量为每瓶2-3接种环，放在30℃摇床培养10-15 h，转速为200 rpm。

python课程大练习_实验报告

python课程大练习_实验报告

实 验 报 告

课程名称：

实验学期： 2019年至2020年第1学期

实验时间： 2019年 月 日

专 业： 数据科学与大数据技术

班 级：

学 号：

姓 名：

指导教师：

[在此处键入]

1 实践一 python课程大练习

1.1 实践：python课程大练习

1.1.1 实验目的

1. 通过这次实验掌握python函数的定义，调用。

2. 熟练掌握if语句，for语句，while语句的运用。

3. 学会区分与使用形参和实参，掌握形参中的固定形参和可变参数的使用。

4. 体会并熟练掌握python的数据结构的特点及用法，列如：列表，字典，元组等。

1.1.2 实验内容及步骤

1. 分析问题

2. 编写代码

3. 运行程序

4. 结果展示

1.1.3 程序运行过程、方法和运行结果

1. 求1-2+3-4+5-6+7-8...+99的和。

分析：分析问题之后找到一个求和的公式，然后通过循环进行求和

def sum(n):

"""求1-2+3-4+5-6+7-8...+99的和"""

S = 0

# 依次遍历1到n内的整数，奇数为正，偶数为负，再相加

for i in range(1, n):

S += ((-1)**(i + 1)) * i

return S

print("1-2+3-4+5-6+7-8...+99的和:" + str(sum(99)))

[在此处键入]

2 结果：

2. 玩家与电脑玩石头剪刀布游戏，电脑玩家都随机出拳。1---代表石头，2---代表剪刀，3---代表布。程序提示玩家出拳，并判断电脑赢还是玩家赢。

分析：用python标准库函数random生成1-3内的整数随机数，找出玩家胜利的条件，平手的条件，其余的则为电脑胜利。

def caiquan():

print('请选择你要出的拳头：' '1.石头 2.剪刀 3.布')

大物实验亥姆赫兹实验报告

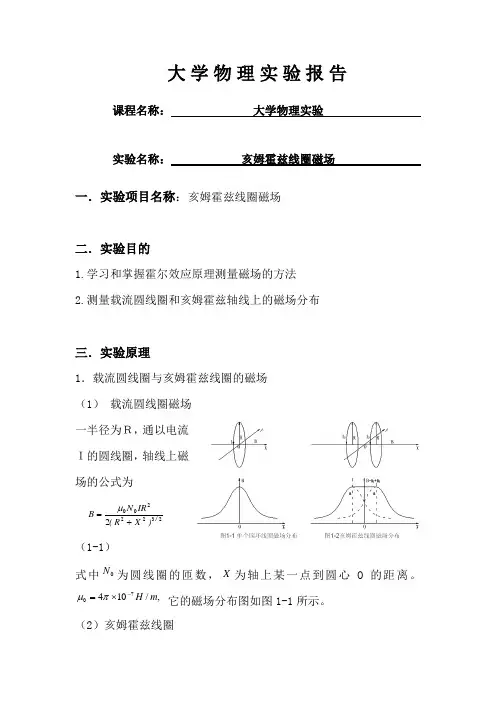

大物实验亥姆赫兹实验报告

大学物理实验报告

课程名称：

大学物理实验

实验名称： 亥姆霍兹线圈磁场

一．实验项目名称：亥姆霍兹线圈磁场

二．实验目的

1.学习和掌握霍尔效应原理测量磁场的方法

2.测量载流圆线圈和亥姆霍兹轴线上的磁场分布

三．实验原理

1．载流圆线圈与亥姆霍兹线圈的磁场

（1） 载流圆线圈磁场

一半径为Ｒ，通以电流Ｉ的圆线圈，轴线上磁场的公式为

23222002/)XR(IRNB

（1-1）

式中0N为圆线圈的匝数，X为轴上某一点到圆心O的距离。,/10470mH 它的磁场分布图如图1-1所示。

（2）亥姆霍兹线圈 所谓亥姆霍兹线圈为两个相同线圈彼此平行且共轴，使线圈上通以同方向电流Ｉ，理论计算证明：线圈间距a等于线圈半径R时，两线圈合磁场在轴上（两线圈圆心连线）附近较大范围内是均匀的，如图1-2所示。

2. 电磁感应法测量磁场： ；； ；。 线圈等效面积为。

3. 霍尔效应法：

其中，材料宽b，厚d，载流子浓度n，载流子速度v，通过材料电流I。霍尔电压：; 其中，霍尔系数RH，霍尔灵敏度KH。

四．实验仪器

亥姆霍兹实验仪由二部分组成。它们分别为励磁线圈架部分（见图〈一〉）和磁场测量仪器部分（见图〈二〉）。

二个励磁线圈： 线圈有效半径 105mm 线圈匝数 500匝

二线圈中心间距 105mm

测量磁场传感器：4501A使用霍尔元件测量磁场。

移 动 装 置： 横向可移动距离150mm，纵向可移动距离50mm

距离分辨力0.5mm

五．实验内容及步骤

1.一起使用前，先开机预热5min，接好电路，调零。

2. 测量圆电流线圈轴线上磁场的分布
