跑步机控制器

汇祥跑步机卖点介绍：（DP-852A为例）
一、汇祥公司介绍及汇祥品牌所获得荣誉
山东祥和集团股份有限公司汇祥分公司除了生产汇祥跑步机外同时生产直流
马达、控制器（PWM‘脉冲’控制电源）仪表显示器——质量稳定。

包获荣誉：中国名牌、中国健身器材市场公认十佳畅销品牌
二、外观
机体为银灰色，适合多种家居颜色的搭配，整机表面采用汽车高压喷塑工艺。

三、跑带
1、采用进口专用跑带
①摩擦系数低（摩擦系数大，对电机、控制器造成损害）。

②抗拉强度高（长时间使用后跑带不易拉长、变松）。

四、跑板
独有：双重减震系统。

分二层：最上层脲醛树脂板光洁度高，超强耐磨。

五、左右手把调速及手握测心率功能
六、管材：国内唯一使用，厚度、硬度完全符合进口钢材标准的管材。

七、速度软停止功能
八、低噪音直流伺服马达、无电磁噪音控制器——噪音低
九、过流、短路、保护系统
十、表盘功能设置：
1、配置一对高保真环绕音响，通过外接音源，可以运动同时享受音乐。

2、心率控速设置：即使用者设置的心率和自身运动时的心率比较而自动调整运行
速度的大小，从而使使用者保持在自身安全的心率范围内。

3、八档速度直选功能：即按下直选键后可以直接加速到按键对应的速度值。

4、点阵显示400米环行跑道模拟跑功能。

十一、自动缓降气缸：跑台折叠后放下时，带有仰制性气缸会支撑着跑台自动缓慢地降落地面上，增加安全。

十二、跑带自动复位功能：前后滚筒采用两端设有1.5度锥度，在运行过程中，可使偏移的跑带自动回复到中间位置。

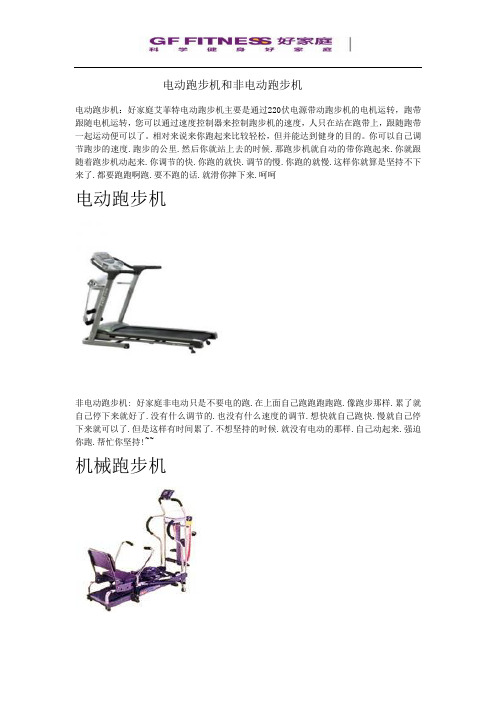

电动跑步机和非电动跑步机
电动跑步机：好家庭艾菲特电动跑步机主要是通过220伏电源带动跑步机的电机运转，跑带跟随电机运转，您可以通过速度控制器来控制跑步机的速度，人只在站在跑带上，跟随跑带一起运动便可以了。

相对来说来你跑起来比较轻松，但并能达到健身的目的。

你可以自己调节跑步的速度.跑步的公里.然后你就站上去的时候.那跑步机就自动的带你跑起来.你就跟随着跑步机动起来.你调节的快.你跑的就快.调节的慢.你跑的就慢.这样你就算是坚持不下来了.都要跑跑啊跑.要不跑的话.就滑你摔下来.呵呵
电动跑步机
非电动跑步机: 好家庭非电动只是不要电的跑.在上面自己跑跑跑跑跑.像跑步那样.累了就自己停下来就好了.没有什么调节的.也没有什么速度的调节.想快就自己跑快.慢就自己停下来就可以了.但是这样有时间累了.不想坚持的时候.就没有电动的那样.自己动起来.强迫你跑.帮忙你坚持!~~
机械跑步机。

家用跑步机构成与工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!家用跑步机是一种常见的健身器材，它主要由以下几个部分组成：1. 框架：框架是跑步机的主体部分，通常由金属材料制成，具有一定的稳定性和承重能力。

跑步机基本构成原理简介家里的跑步机是非常流行的健身运动器材。

事实上他的超过很容易销量其他所有的健身器材，毫无疑问，因为每个人都知道是散步和跑步对健康的益处。

因此，如果你已经决定要添加到您的家庭健身锻炼的跑步机，如何选择从所有车型跑步机，下面我们先来了解下跑步机的基本构造。

跑步机构成均为三大部分：仪表、驱动电路板、变频器系统。

1、仪表：其核心部件CPU均采用51系列单片机或STC系列单片机，参数显示部分由LED数码管及LED点阵构成，工作电源为+5V直流电。

仪表按键部分除JS-5023为金属触摸按键，其于各仪表按键均为机械式按键。

各款仪表的电气总线及其接口完全一样。

2、驱动电路板：它由电源整流部分，仪表控制信号处理部分、升降电机电源控制部分、变频器交流电源输入部分、变频器直流控制信号输入部分构成。

为了保证电气的互换及兼容，商用跑步机驱动电路板完全相同，因此可以做到互换。

3、变频器系统：由变频器和三相交流异步电动机构成。

三相电机调速基本原理：变频电跑的调速原理是通过变频器改变三相异步电动机的定子电源频率来实现无极调速的。

三相交流异步电动跑步机电气结构：由定子绕组和转子绕组构成，其中定子绕组是三相绕组，当把三相交变电流通入三相绕组后，定子三相电流产生旋转磁场，其旋转转速可用n0=60f/P 来表示，其中参数f表示定子三相电流的频率。

当转子绕组切割旋转磁场时，产生感应电动势和电流，感应电流和定子磁场相互作用，产生电磁转矩，使转子旋转起来，因此调节了定子三相电流的频率f，便调节旋转磁场转速，也就调节了异步电动机轴上的转速。

现如今，随着人们生活节奏的加快以及生活环境的局限性，从事跑步锻炼已经成为一项只能在健身房花钱去完成的项目。

此现象促发了跑步机的发明并使之迅速普及，现在，跑步机已成为很多人家中常见的健身工具。

从整体上细分，它主要分为两大部分：控制系统部分、机架和传动部分。

机架和传动部分又包括机架主件、多沟皮带、前轮滚筒、后轮滚筒、跑板。

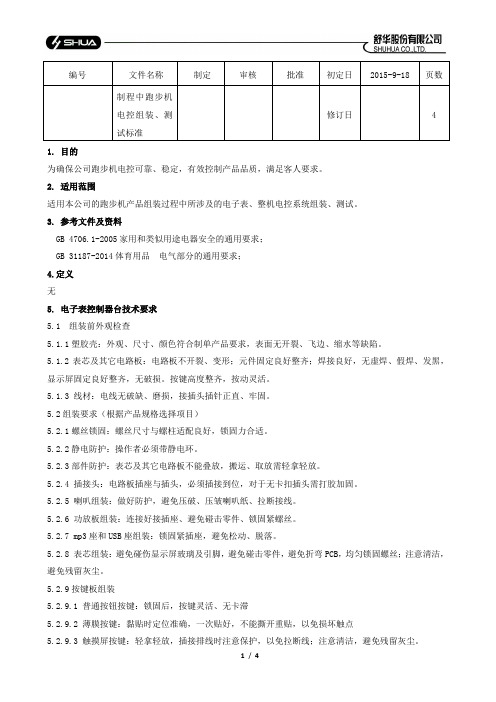

1. 目的为确保公司跑步机电控可靠、稳定，有效控制产品品质，满足客人要求。

2. 适用范围适用本公司的跑步机产品组装过程中所涉及的电子表、整机电控系统组装、测试。

3. 参考文件及资料GB 4706.1-2005家用和类似用途电器安全的通用要求； GB 31187-2014体育用品 电气部分的通用要求； 4.定义 无5. 电子表控制器台技术要求 5.1 组装前外观检查5.1.1塑胶壳：外观、尺寸、颜色符合制单产品要求，表面无开裂、飞边、缩水等缺陷。

5.1.2表芯及其它电路板：电路板不开裂、变形；元件固定良好整齐；焊接良好，无虚焊、假焊、发黑，显示屏固定良好整齐，无破损。

按键高度整齐，按动灵活。

5.1.3 线材：电线无破缺、磨损，接插头插针正直、牢固。

5.2组装要求（根据产品规格选择项目）5.2.1螺丝锁固：螺丝尺寸与螺柱适配良好，锁固力合适。

5.2.2静电防护：操作者必须带静电环。

5.2.3部件防护：表芯及其它电路板不能叠放，搬运、取放需轻拿轻放。

5.2.4 插接头：电路板插座与插头，必须插接到位，对于无卡扣插头需打胶加固。

5.2.5 喇叭组装：做好防护，避免压破、压皱喇叭纸、拉断接线。

5.2.6 功放板组装：连接好接插座、避免碰击零件、锁固紧螺丝。

5.2.7 mp3座和USB 座组装：锁固紧插座，避免松动、脱落。

5.2.8 表芯组装：避免碰伤显示屏玻璃及引脚，避免碰击零件，避免折弯PCB ，均匀锁固螺丝；注意清洁，避免残留灰尘。

5.2.9按键板组装5.2.9.1 普通按钮按键：锁固后，按键灵活、无卡滞5.2.9.2 薄膜按键：黏贴时定位准确，一次贴好，不能撕开重贴，以免损坏触点5.2.9.3 触摸屏按键：轻拿轻放，插接排线时注意保护，以免拉断线；注意清洁，避免残留灰尘。

编号 文件名称 制定 审核 批准 初定日 2015-9-18 页数制程中跑步机电控组装、测试标准修订日 45.2.10 手握感应片组装:扣紧金属片，接牢插头；注意金属片适配良好，不外露毛刺。

跑步机维修专业知识点跑步机是现代人喜爱的健身装备之一。

它的使用方便、效果显著，受到了广大健身爱好者的推崇。

然而，随着使用频率的增加，跑步机也会出现一些故障，需要我们及时进行维修。

本文将介绍一些跑步机维修方面的专业知识点，让我们能够更好地了解和解决跑步机的问题。

首先，跑步机使用过程中可能会出现跑带滑移的状况。

这一问题一般是由于跑带张紧不当导致的。

解决这一问题的方法是调整跑带张力。

具体操作是通过调节跑带下方的螺丝或拉杆，适当增加或减小跑带的张力。

通常来说，跑带应该可以稍微拉起来一点，但不能太松，以确保跑步机正常工作。

其次，跑步机偶尔会出现不运转的情况。

这一问题通常是由于电源线松动或者跑步机主板故障导致的。

我们可以检查一下电源线是否插紧，若松动则需要重新插紧。

如果电源线没有问题，可以尝试观察跑步机主板有无明显的损坏迹象，如烧焦或者气味异常等。

若是主板故障，建议联系专业人士进行修理或更换。

此外，跑步机使用一段时间后，电机可能会发出异常的声音。

这可能是由于电机轴承老化而导致的。

解决这一问题的方法是拆卸电机并更换轴承。

如果没有相关经验，建议寻求专业人士的帮助以免造成进一步的损坏。

同时，一些跑步机会在使用过程中出现速度不稳定的情况。

这可能是由于速度控制器失灵导致的。

在这种情况下，应检查控制器的连接情况，并尝试进行重新连接。

如果仍然存在问题，有可能是控制器本身有故障，这种情况下需要更换或修理。

另外，跑步机的显示屏有时候会出现亮度不足或显示不清晰的问题。

这可能是由于灯管或者显示屏损坏导致的。

可以通过更换灯管或者显示屏解决这一问题。

要注意的是，在更换这些部件时需要关闭跑步机并断开电源，以确保安全。

最后，跑步机的维修也需要注意预防的措施。

在使用跑步机时，尽量避免液体溅到跑带或者控制器上，以免引起短路或损坏。

另外，定期清洁和润滑跑带是保证跑步机正常运行的关键。

这样可以减少跑带磨损和噪音，延长跑步机的使用寿命。

总的来说，对于喜欢使用跑步机的人来说，掌握一些跑步机的维修知识是非常有用的。

国内销售产品主要市场定位为家用机型、轻商用机型、商用机型。

家用机型：纯家庭客户购买，放置于家庭环境使用，运动量偏小，机器的使用强度不大，人为维护、保养较好；轻商用机型：由国家行政、企事业机关，工矿企业、福利彩票募集的善款等带有公款性质的资金购买，在人数为20-30人的环境下公共使用，运动量偏大，机器的使用强度偏大，基本上没有维护、保养；商用机型：放置在以赢利为目的的健身房环境下使用，每天工作时间长，使用强度大，最容易引发故障，强烈依赖销售商的技术支持来维护、保养设备。

1、电动跑步机系列按以下类型分类：电机类型区分：1) 直流电机驱动：成本低，噪音大，控制技术相当成熟、稳定，故障点多，维护量大，普遍用于家用、轻商用场合；2) 交流电机驱动；成本高，噪音小，采用最新的交－直－交逆变、PWM脉冲宽度调制等控制技术，故障点少，维护量小，普遍用于重商用场合；电机功率区分：1.5 HP（直流）、1.75HP（直流）、2HP（直流）、2.5HP（直流）、3HP（直流）、3.5 HP（交流）、4 HP（交流）；使用环境区分：1) 家用机型：1.5 HP、1.75HP、2HP；2) 轻商用机型：2.5HP、3HP；3) 商用机型：3HP、3.5 HP、4HP；功能区分：1) 单功能电跑：只有跑步的功能，目前在国内是多功能器材受消费者欢迎；2) 多功能电跑：除跑步的功能外，还附带按摩机、扭腰、仰卧起坐、俯卧撑、脚踏车等多个功能；电动跑步机是通过电机带动跑带使人以不同的速度或坡度被动的跑步或走动以体验不同的跑步环境,是一项全身性的运动方式。

因其运动方式几乎没有蹬伸动作,这样与陆地上相比,可以减小运动强度,提高运动量,比陆地多跑1/3的路程,这对于提高使用者的心肺功能、肌耐力以及减肥都具有非常好的效果。

因此,跑步机也深受广大健身爱好者的欢迎,是一种最好的有氧运动方式。

这类产品是一种模拟跑步、散步运动的健身器材设备。

跑步和散步属于全身性有氧代谢运动。
