圆柱滚子轴承装滚子方法应用及改进

交叉圆柱滚子轴承简介交叉滚子轴承有两大类组成，一种是交叉圆柱滚子轴承，另一种是交叉圆锥滚子轴承；交叉滚子轴承在国外已经有很长的应用历史，但在国内也仅仅是最近几年才进入大众的视界，由于自身的特殊性和拥有其他轴承所不可比拟的优越性而被广泛使用。

主要特点1、具有出色的旋转精度交叉滚子轴承内部结构采用滚子呈90°相互垂直交叉排列(这也是交叉滚子轴承的名称由来)，滚子之间装有间隔保持器或者隔离块，可以防止滚子的倾斜货滚子之间相互磨察，有效防止了旋转扭矩的增加。

另外，不会发生滚子的一方接触现象或者锁死现象；同时因为标准型交叉滚子轴承内外环是分割的结构，间隙可以调整，即使被施加预压力，也能获得高精度的旋转运动。

2、操作安装简化标准型交叉滚子轴承被分割成2部分的外环或者内环，在装入滚子和保持器后，被固定在一起，安装时可以通过微调连接螺栓和固定法兰来达到理想的负载状态，所以安装时操作非常简单。

3、承受较大的轴向和径向负荷因为滚子在呈90°的V型沟槽滚动面上通过间隔保持器被相互垂直排列，这种设计使交叉滚子轴承就可以承受较大的径向负荷、轴向负荷及力矩负荷等所有方向的负荷。

4、大幅节省安装空间交叉滚子轴承的内外环尺寸被最小限度的小型化，特别是超薄结构是接近极限的小型尺寸，并且具有高刚性，所以最适合于工业机器人的关节部位或者旋转部位、机械加工中心的旋转工作台、机械手旋转部、精密旋转工作台、医疗仪器、计量器具、IC制造装置等广泛用途。

5、衍生的种类和结构比较多，适用于各种应用场合在基本型交叉滚子轴承的基础上，衍生出很多结构差异的交叉滚子轴承，以便于使用于不同要求的场合。

从大类上来分，可以分为：基本型交叉滚子轴承、高刚性交叉滚子轴承、超薄型交叉滚子轴承；从外部结构上来分，有内环分割型、外环分割型、内外环一体型；从内部结构来分，又可以分为满装滚子型、金属窗式保持架型、尼龙或者金属隔离块型；按照连接方式区分，又有螺栓连接型、铆钉连接型及弹簧碟片型等等，种类繁多。

滚动轴承的安装要点滚动轴承的安装要点1. 安装方法1.1 利用铜棒和手工锺击安装这是安装中小型轴承的一种简便办法。

当轴承内圈为紧配合，外圈为较松配合时，将铜棒紧贴轴承内圈端面，用和锤直接敲击铜棒，通过铜棒传力，将轴承徐徐装到轴上。

轴承内圈较大时，可用铜棒沿轴承内圈端面周围均匀用力敲击，切忌只敲打一边，也不能用力过猛，要对称敲打，轻轻敲打慢慢装上，以免装斜击裂轴承。

当轴承外圈为紧配合，内圈为较松配合时，可采用与上述相反的方法，用手锤敲击紧贴轴承外圈端面的铜棒，把轴承压入轴承座中，最后装到轴上，此法不易损伤机件。

1.2利用套筒安装此法与利用铜棒安装轴承道理相同。

它是将套筒直接压在轴承端面上（轴承装在轴上时压住内圈端面；装在壳体孔内时压仪表6外圈端面），用手锤敲击力能均匀地分布在安装的轴承整个套圈端面上，并能与压力机配合使用，安装省力省时，质量可靠。

安装所用的套筒应为软金属制造（铜或低碳钢管均可）。

若轴承安装在轴上时，套筒内径应略大于轴颈1—4mm，外径略小于轴承内圈挡边直径，或以套筒厚度为准，其厚度应制成等于轴承内圈厚度的2/3—4/5，且套筒两端应平整并与筒身垂直。

若轴承安装在座孔内时，套筒外径应略小于轴承外径。

利用套筒安装轴承时，如机件不大，可臵于台钳上安装。

钳口垫以铜片或铝片，以防轴被夹伤。

如机件尺寸较大，应放在木架上安装。

先将轴承装到轴上，再安装套筒，用手锤均匀敲击套筒慢慢装合。

当套筒端盖为平顶时，手锤应沿其圆周依次均匀敲击套。

表2—1 安装向心轴承和角接触轴承的轴公差带注：①凡对公差有较高要求的场合，应用j5、k5……代替j6、k6……等。

②单列圆锥滚子轴承和单列角接触球轴承，因内部游隙的影响不甚重要，可用k6和m6代替k5和m5。

③应选用轴承径向游隙大于基本组的滚子轴承。

④凡有较高的公差等级或转速要求的场合，应选用h7，IT5为轴颈形状公差。

尺寸大于500mm，其形状公差为IT7。

表2—2 安装推力轴承的轴公差带表2—3 安装向心轴承和角接触轴承的外壳孔公差带表2—4 安装推力轴承的外壳孔公差带筒两边，当套筒端盖呈球面形时，手锤应敲击球面端盖的中心处。

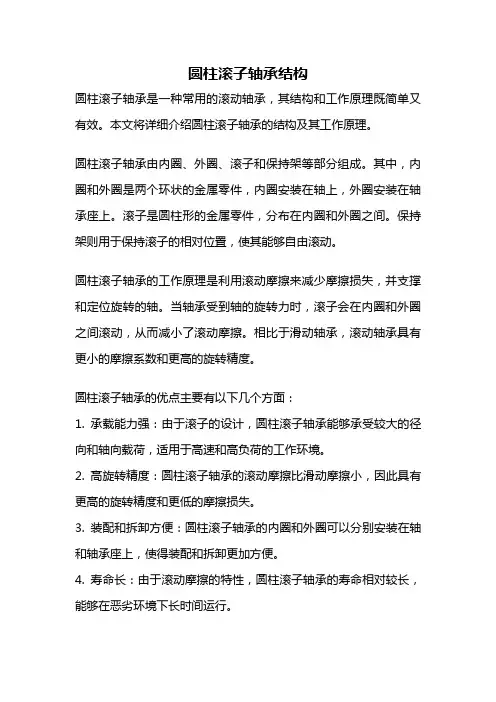

圆柱滚子轴承结构圆柱滚子轴承是一种常用的滚动轴承，其结构和工作原理既简单又有效。

本文将详细介绍圆柱滚子轴承的结构及其工作原理。

圆柱滚子轴承由内圈、外圈、滚子和保持架等部分组成。

其中，内圈和外圈是两个环状的金属零件，内圈安装在轴上，外圈安装在轴承座上。

滚子是圆柱形的金属零件，分布在内圈和外圈之间。

保持架则用于保持滚子的相对位置，使其能够自由滚动。

圆柱滚子轴承的工作原理是利用滚动摩擦来减少摩擦损失，并支撑和定位旋转的轴。

当轴承受到轴的旋转力时，滚子会在内圈和外圈之间滚动，从而减小了滚动摩擦。

相比于滑动轴承，滚动轴承具有更小的摩擦系数和更高的旋转精度。

圆柱滚子轴承的优点主要有以下几个方面：1. 承载能力强：由于滚子的设计，圆柱滚子轴承能够承受较大的径向和轴向载荷，适用于高速和高负荷的工作环境。

2. 高旋转精度：圆柱滚子轴承的滚动摩擦比滑动摩擦小，因此具有更高的旋转精度和更低的摩擦损失。

3. 装配和拆卸方便：圆柱滚子轴承的内圈和外圈可以分别安装在轴和轴承座上，使得装配和拆卸更加方便。

4. 寿命长：由于滚动摩擦的特性，圆柱滚子轴承的寿命相对较长，能够在恶劣环境下长时间运行。

然而，圆柱滚子轴承也存在一些局限性：1. 对轴的硬度要求高：由于滚子在轴上滚动，因此轴的硬度需要满足一定的要求，以确保滚子能够正常运行。

2. 安装要求高：圆柱滚子轴承的安装需要一定的技术要求，特别是在调整内圈和外圈的相对位置时需要注意。

3. 成本较高：相比于滑动轴承，圆柱滚子轴承的制造成本较高，适用于一些对性能要求较高的场合。

圆柱滚子轴承作为一种常用的滚动轴承，具有承载能力强、旋转精度高、寿命长等优点。

它在工程领域中得到了广泛的应用，特别是在重型机械和高速机械中。

通过合理选择和使用圆柱滚子轴承，能够提高设备的性能和可靠性，延长设备的使用寿命。

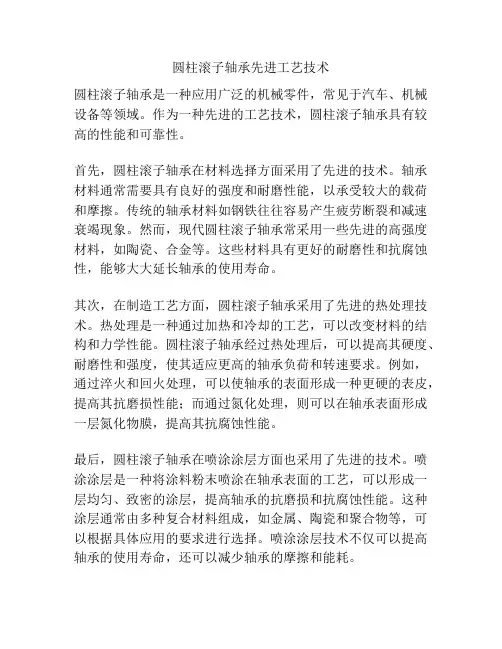

圆柱滚子轴承先进工艺技术圆柱滚子轴承是一种应用广泛的机械零件，常见于汽车、机械设备等领域。

作为一种先进的工艺技术，圆柱滚子轴承具有较高的性能和可靠性。

首先，圆柱滚子轴承在材料选择方面采用了先进的技术。

轴承材料通常需要具有良好的强度和耐磨性能，以承受较大的载荷和摩擦。

传统的轴承材料如钢铁往往容易产生疲劳断裂和减速衰竭现象。

然而，现代圆柱滚子轴承常采用一些先进的高强度材料，如陶瓷、合金等。

这些材料具有更好的耐磨性和抗腐蚀性，能够大大延长轴承的使用寿命。

其次，在制造工艺方面，圆柱滚子轴承采用了先进的热处理技术。

热处理是一种通过加热和冷却的工艺，可以改变材料的结构和力学性能。

圆柱滚子轴承经过热处理后，可以提高其硬度、耐磨性和强度，使其适应更高的轴承负荷和转速要求。

例如，通过淬火和回火处理，可以使轴承的表面形成一种更硬的表皮，提高其抗磨损性能；而通过氮化处理，则可以在轴承表面形成一层氮化物膜，提高其抗腐蚀性能。

最后，圆柱滚子轴承在喷涂涂层方面也采用了先进的技术。

喷涂涂层是一种将涂料粉末喷涂在轴承表面的工艺，可以形成一层均匀、致密的涂层，提高轴承的抗磨损和抗腐蚀性能。

这种涂层通常由多种复合材料组成，如金属、陶瓷和聚合物等，可以根据具体应用的要求进行选择。

喷涂涂层技术不仅可以提高轴承的使用寿命，还可以减少轴承的摩擦和能耗。

综上所述，圆柱滚子轴承的先进工艺技术包括材料选择、热处理和喷涂涂层等方面。

这些技术的应用不仅提高了轴承的性能和可靠性，还拓宽了其应用范围和使用寿命。

随着科技的不断进步，圆柱滚子轴承的工艺技术也在不断创新和发展，将为各个行业带来更高效、可靠的机械设备。

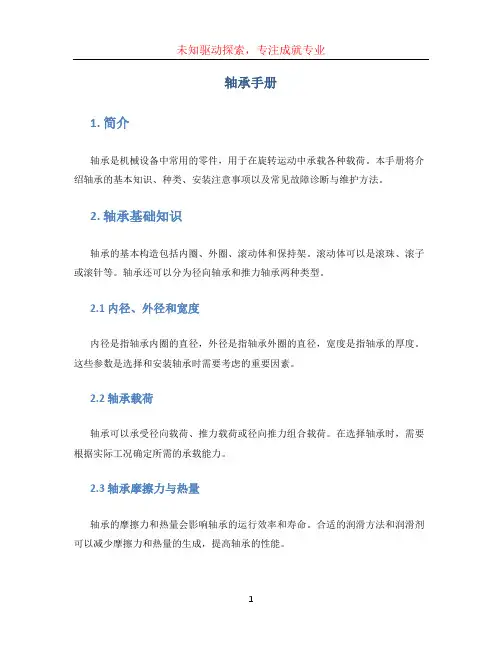

轴承手册1. 简介轴承是机械设备中常用的零件，用于在旋转运动中承载各种载荷。

本手册将介绍轴承的基本知识、种类、安装注意事项以及常见故障诊断与维护方法。

2. 轴承基础知识轴承的基本构造包括内圈、外圈、滚动体和保持架。

滚动体可以是滚珠、滚子或滚针等。

轴承还可以分为径向轴承和推力轴承两种类型。

2.1 内径、外径和宽度内径是指轴承内圈的直径，外径是指轴承外圈的直径，宽度是指轴承的厚度。

这些参数是选择和安装轴承时需要考虑的重要因素。

2.2 轴承载荷轴承可以承受径向载荷、推力载荷或径向推力组合载荷。

在选择轴承时，需要根据实际工况确定所需的承载能力。

2.3 轴承摩擦力与热量轴承的摩擦力和热量会影响轴承的运行效率和寿命。

合适的润滑方法和润滑剂可以减少摩擦力和热量的生成，提高轴承的性能。

3. 轴承种类3.1 滚动轴承滚动轴承包括深沟球轴承、角接触球轴承、圆锥滚子轴承、圆柱滚子轴承等。

它们广泛应用于各种工业设备和机械。

3.2 滑动轴承滑动轴承包括滑动滚动轴承和滑动面轴承。

滑动轴承的优点是运行平稳、无噪音，适用于低速高载的工况。

4. 轴承安装注意事项4.1 清洁和检查安装轴承前，应确保周围环境清洁，并对轴承进行检查。

检查项目包括轴承的外观、几何尺寸和旋转灵活性。

4.2 安装方法轴承的安装方法包括热装法、冷装法和力装法等。

在安装过程中，应注意正确的加热温度、冷却速度和力装的平衡分布。

4.3 轴承调整安装轴承后，应进行轴承的调整，包括填充适量的润滑脂、调整轴承间隙和检查轴承的运行情况等。

5. 轴承故障诊断与维护方法5.1 故障类型轴承故障包括疲劳、磨损、过热、断裂和杂质等。

通过对轴承的运行情况进行观察和测量，可以确定故障类型。

5.2 故障诊断轴承故障的诊断方法包括观察声音、振动和温度变化，以及使用故障诊断仪器检测轴承的状态。

5.3 维护方法轴承的维护方法包括定期润滑、清洁和紧固等。

合理的维护措施可以延长轴承的使用寿命和提高设备的可靠性。

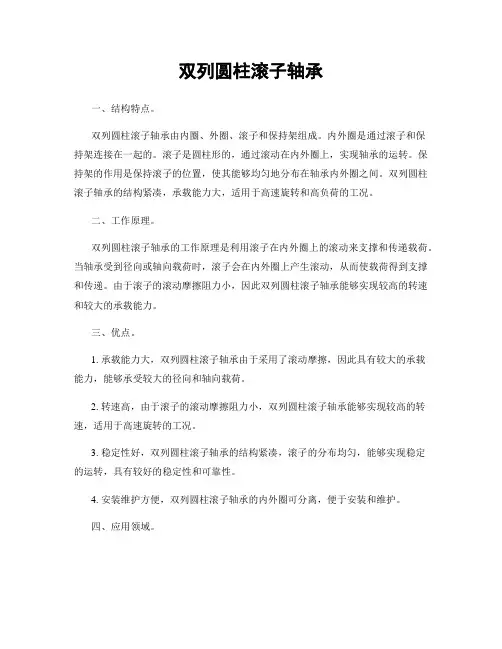

双列圆柱滚子轴承一、结构特点。

双列圆柱滚子轴承由内圈、外圈、滚子和保持架组成。

内外圈是通过滚子和保持架连接在一起的。

滚子是圆柱形的，通过滚动在内外圈上，实现轴承的运转。

保持架的作用是保持滚子的位置，使其能够均匀地分布在轴承内外圈之间。

双列圆柱滚子轴承的结构紧凑，承载能力大，适用于高速旋转和高负荷的工况。

二、工作原理。

双列圆柱滚子轴承的工作原理是利用滚子在内外圈上的滚动来支撑和传递载荷。

当轴承受到径向或轴向载荷时，滚子会在内外圈上产生滚动，从而使载荷得到支撑和传递。

由于滚子的滚动摩擦阻力小，因此双列圆柱滚子轴承能够实现较高的转速和较大的承载能力。

三、优点。

1. 承载能力大，双列圆柱滚子轴承由于采用了滚动摩擦，因此具有较大的承载能力，能够承受较大的径向和轴向载荷。

2. 转速高，由于滚子的滚动摩擦阻力小，双列圆柱滚子轴承能够实现较高的转速，适用于高速旋转的工况。

3. 稳定性好，双列圆柱滚子轴承的结构紧凑，滚子的分布均匀，能够实现稳定的运转，具有较好的稳定性和可靠性。

4. 安装维护方便，双列圆柱滚子轴承的内外圈可分离，便于安装和维护。

四、应用领域。

双列圆柱滚子轴承广泛应用于重型机械设备和工业领域，如冶金设备、矿山设备、造纸设备、起重机械、水泵、风机等。

由于其承载能力大、转速高、稳定性好等优点，受到了广泛的青睐。

总之，双列圆柱滚子轴承是一种重要的机械传动元件，具有较大的市场需求和发展前景。

随着工业自动化和设备智能化的发展，双列圆柱滚子轴承将在更多的领域得到应用，并不断提升其性能和可靠性，为工业生产提供更好的支撑和保障。

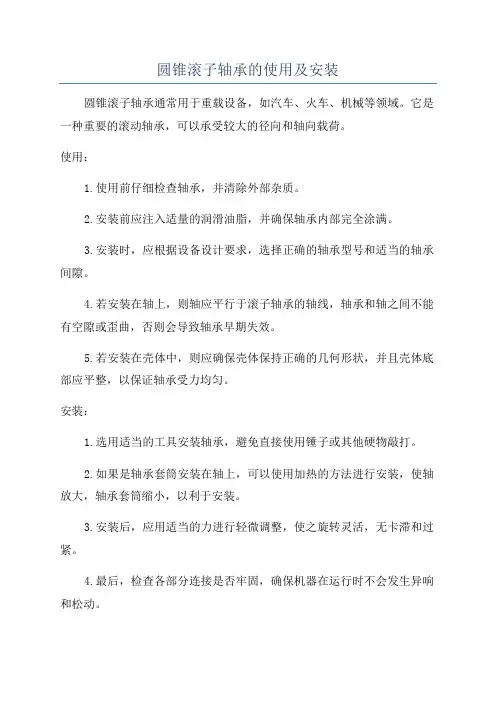

圆锥滚子轴承的使用及安装
圆锥滚子轴承通常用于重载设备，如汽车、火车、机械等领域。

它是一种重要的滚动轴承，可以承受较大的径向和轴向载荷。

使用：
1.使用前仔细检查轴承，并清除外部杂质。

2.安装前应注入适量的润滑油脂，并确保轴承内部完全涂满。

3.安装时，应根据设备设计要求，选择正确的轴承型号和适当的轴承间隙。

4.若安装在轴上，则轴应平行于滚子轴承的轴线，轴承和轴之间不能有空隙或歪曲，否则会导致轴承早期失效。

5.若安装在壳体中，则应确保壳体保持正确的几何形状，并且壳体底部应平整，以保证轴承受力均匀。

安装：
1.选用适当的工具安装轴承，避免直接使用锤子或其他硬物敲打。

2.如果是轴承套筒安装在轴上，可以使用加热的方法进行安装，使轴放大，轴承套筒缩小，以利于安装。

3.安装后，应用适当的力进行轻微调整，使之旋转灵活，无卡滞和过紧。

4.最后，检查各部分连接是否牢固，确保机器在运行时不会发生异响和松动。

以上是圆锥滚子轴承的使用和安装方法，务必按照要求进行操作，以确保设备可以正常工作，延长轴承的寿命。

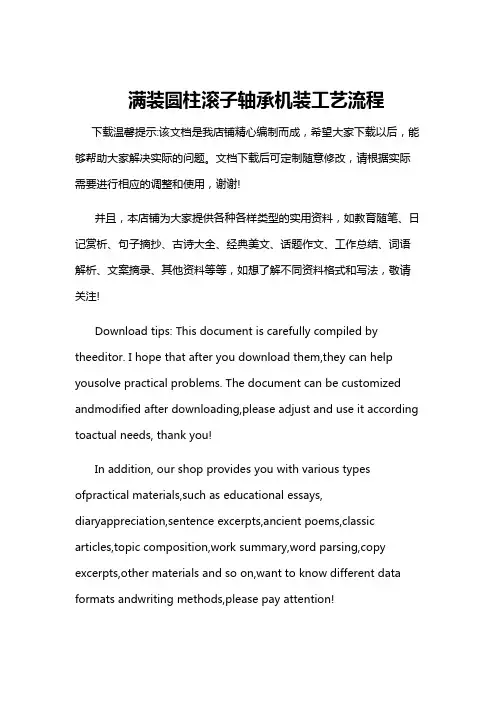

满装圆柱滚子轴承机装工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!满装圆柱滚子轴承机装工艺流程一、准备工作阶段在进行满装圆柱滚子轴承机的装工艺之前，需要进行一系列准备工作。

圆柱滚子轴承20TP104轴承详细参数介绍 圆柱滚子轴承滚动体是圆柱滚子的向心滚动轴承。

圆柱滚子轴承内部结构采用滚子呈90°相互垂直交叉排列（这也是交叉滚子轴承的名称由来），滚子之间装有间隔保持器或者隔离块，可以防止滚子的倾斜或滚子之间相互磨察，有效防止了旋转扭矩的增加。

圆柱滚子与滚道为线接触轴承。

负荷能力大，主要承受径向负荷。

滚动体与套圈挡边摩擦小，适于高速旋转。

根据套圈有无挡边，可以分有NU、NJ、NUP、N、NF等单列圆柱滚子轴承，及NNU、NN等双列圆柱滚子轴承。

该轴承是内圈、外圈可分离的结构。

内圈或外圈无挡边的圆柱滚子轴承，其内圈和外圈可以向轴向作相对移动，所以可以作为自由端轴承使用。

在内圈和外圈的某一侧有双挡边，另一侧的套圈有单个挡边的圆柱滚子轴承，可以承受一定程度的一个方向轴向负荷。

一般使用钢板冲压保持架，或铜合金车制实体保持架。

但也有一部分使用聚酰胺成形保持架。

单列圆柱滚子轴承通常是只受径向力，与同尺寸球轴承相比，径向承载能力提高1.5-3倍，刚性好、耐冲击，它特别适用于刚性支承的、又支承短轴、受热伸长而引起轴向位移的轴和安装拆卸需要分离型轴承之机器附件。

主要用于大型电机、机床主轴、发动机前后支承轴、火车客车车箱轴支承、柴油机曲轴、汽车拖拉机变速箱等。

单列圆柱滚子轴承，包括外圈、内圈锁紧圈和保持架。

外圈的外壁面中间设有环形应力槽，外圈的外壁上有多个环形锁紧槽，锁紧圈的形状和大小与环形锁紧槽的形状和大小相适应。

环形锁紧槽内装设有锁紧圈。

外圈内壁的环面上与应力槽相对应部位设有环形保持架引导槽。

本实用新型具有组装方便、承载负荷大，极限转速高、可靠性强、使用寿命长等优点。

推力圆柱滚子轴承常组合成高刚度轴承配置，可以毫无困难地承受重载荷和振动载荷。

这种轴承可以承受单方向很大的轴向载荷，但是不能承受径向载荷，它们没有自动调心能力。

推力圆柱滚子轴承可以拆分为推力圆柱滚子和保持架组件、轴圈和座圈。

单列圆柱滚子轴承设计方法1.确定轴承载荷：首先需要确定轴承所需承受的荷载。

根据轴承所在系统的工作条件，计算出径向和轴向荷载，并合理分配给各个轴承。

2.选择材料：根据轴承的工作条件和要求，选择合适的材料作为滚子和内外圈的材料。

常用的材料有轴承钢、不锈钢和陶瓷等。

根据具体需求，可以在滚子和内外圈上采用不同的材料。

3.确定滚子数量和直径：根据轴承的尺寸和载荷要求，确定滚子的数量和直径。

滚子的数量和直径对轴承的承载能力和刚度有直接影响。

4.计算内外圈的尺寸：根据滚子的数量和直径，计算出内外圈的尺寸。

内外圈的尺寸应能容纳滚子的滚动，并提供足够的载荷和刚度。

5.设计内外圈的结构：根据内外圈的尺寸，设计其结构形式。

内圈通常为圆柱形，外圈可以为圆柱形或锥形。

6.确定接触角：根据内外圈的结构和应用要求，确定接触角。

接触角影响着轴承的承载能力和刚度。

7.设计轴承的油脂润滑系统：确定轴承的油脂类型和供油方式，并计算出合适的油脂容量和供油量。

8.进行轴承计算：根据上述设计参数，进行轴承的各项计算，包括轴承的额定负荷和寿命等。

9.进行轴承选型和验证：根据轴承计算结果，选择合适的标准轴承型号，并进行验证。

验证包括使用轴承仿真软件进行性能评估，以及进行试验验证。

10.完善轴承设计：根据轴承选型和验证结果，对轴承的设计进行完善。

可以进行一些改进措施，如优化轴承的几何形状、改善轴承的加工工艺等。

总之，单列圆柱滚子轴承的设计方法包括确定轴承载荷、选择材料、确定滚子数量和直径、计算内外圈尺寸、设计内外圈结构、确定接触角、设计油脂润滑系统、进行轴承计算、选型和验证以及完善设计。

通过以上步骤，可以设计出满足要求的单列圆柱滚子轴承。

加强型圆柱滚子轴承设计方法
加强型圆柱滚子轴承设计方法主要包括以下几个方面：
1.选用合适的材料：在设计中，要选择适合的材料来制造轴承。

常用的材料有钢和陶瓷等，根据实际工作条件和要求选择合适的材料。

2.优化几何形状：设计中应优化滚子的几何形状，包括滚子直径、长度、倾角等参数的选择，以提高轴承的承载能力和运动性能。

3.合理的轴承结构设计：设计时要合理选择轴承内、外圈的结
构形式以及滚子和保持架的布置方式。

合理的结构设计可以提高轴承的刚度和稳定性。

4.适当的润滑方式和润滑剂选择：合适的润滑方式和润滑剂的
选择对轴承的寿命和运行性能有重要影响。

常见的润滑方式有油润滑和脂润滑等，根据实际情况选择合适的润滑方式和润滑剂。

5.合理选择负荷分布：在设计中要根据实际工作负荷和转速等
参数，合理选择负荷分布方式，以及确定轴承的额定载荷和极限转速等。

6.合理确定间隙和预紧力：在设计中要合理确定轴承的间隙和
预紧力，以确保轴承的工作性能和寿命。

7.进行精确的计算和仿真分析：在设计过程中，应当进行系统的计算和仿真分析，以评估轴承的受载性能、运动性能和疲劳寿命等。

凭借以上的加强型圆柱滚子轴承设计方法，可以有效地提高轴承的承载能力、运行性能和寿命。

但在实际应用中，还需要根据具体的工作条件和要求进行综合考虑和优化设计。

满装圆柱滚子轴承安全操作及保养规程背景满装圆柱滚子轴承是工业设备中广泛使用的一种轴承，其具有较强的承载能力和较高的精度，因此在高速、高负载、高精度的场合广泛应用。

但是，如果在操作和保养过程中不注意安全问题，会给工作人员带来生命和财产的伤害。

因此，本文将介绍满装圆柱滚子轴承的安全操作和保养规程。

安全操作规程1. 安装在安装满装圆柱滚子轴承前，应先认真阅读安装手册，并按照要求安装。

在安装过程中，要注意以下事项：•轴承内径不得与轴直径或滑轮外径之间有明显的游隙，否则将影响轴承的使用寿命和性能。

•在安装时，应使用专门的工具，如拉钩、轴承套等，不得使用铜锤、钢锤等随意敲打，防止损坏轴承。

•安装时，要保证轴承、轴承座与轴、轴承座基础处于同一平面，不得出现倾斜的情况。

2. 操作在使用满装圆柱滚子轴承时，应注意以下操作规程：•在操作前需检查润滑油的情况，并按照要求添加干净的润滑油。

•在启动前，需检查轴承、轴等部件是否正常，避免因故障导致的生命和财产损失。

•启动后，应在规定的转速范围内运行，不得超速或低速运转。

•在满载时，不得长时间运转，以避免过热损坏轴承，同时应根据工作情况定期停机检查。

•在停止时，应先减速，待轴承完全停止后再关闭电源。

3. 维护保养保养满装圆柱滚子轴承主要是保持润滑油的清洁度和及时更换，同时对轴承进行定期检查，以保证其性能和使用寿命。

•定期更换润滑油，可设置油温计、油位计、油压表等设备，及时掌握润滑油的情况。

•在更换润滑油时，必须使用规定的油品，并清洗轴承、轴承座等部件，避免异物进入轴承内部。

•轴承定期检查，如发现异常应及时处理。

如轴承出现震动、噪音、温度升高等异常现象，应停机检查。

•轴承停机维护时，应用木块等软质物料支撑轴承，防止因放置不当而损坏轴承。

结论满装圆柱滚子轴承是一种广泛应用于机械设备中的轴承，要做好安全操作和保养至关重要。

本文介绍了满装圆柱滚子轴承的安全操作规程和保养规程，希望能够为相关工作人员提供一定的帮助。
