支撑件-轴承

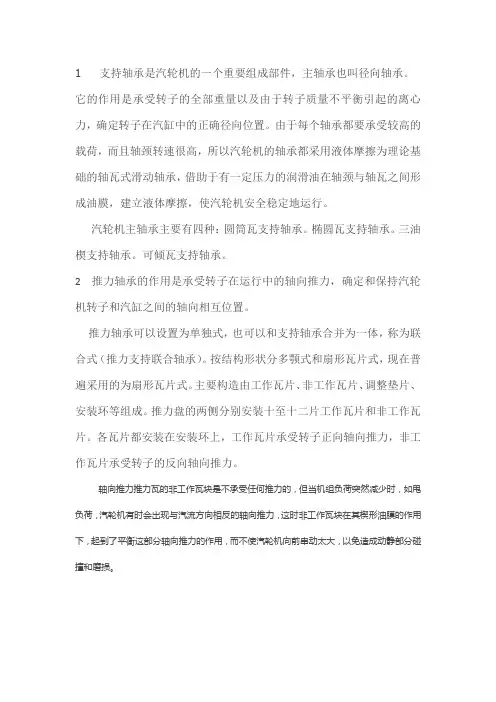

1 支持轴承是汽轮机的一个重要组成部件，主轴承也叫径向轴承。

它的作用是承受转子的全部重量以及由于转子质量不平衡引起的离心力，确定转子在汽缸中的正确径向位置。

由于每个轴承都要承受较高的载荷，而且轴颈转速很高，所以汽轮机的轴承都采用液体摩擦为理论基础的轴瓦式滑动轴承，借助于有一定压力的润滑油在轴颈与轴瓦之间形成油膜，建立液体摩擦，使汽轮机安全稳定地运行。

汽轮机主轴承主要有四种：圆筒瓦支持轴承。

椭圆瓦支持轴承。

三油楔支持轴承。

可倾瓦支持轴承。

2 推力轴承的作用是承受转子在运行中的轴向推力，确定和保持汽轮机转子和汽缸之间的轴向相互位置。

推力轴承可以设置为单独式，也可以和支持轴承合并为一体，称为联合式（推力支持联合轴承）。

按结构形状分多颚式和扇形瓦片式，现在普遍采用的为扇形瓦片式。

主要构造由工作瓦片、非工作瓦片、调整垫片、安装环等组成。

推力盘的两侧分别安装十至十二片工作瓦片和非工作瓦片。

各瓦片都安装在安装环上，工作瓦片承受转子正向轴向推力，非工作瓦片承受转子的反向轴向推力。

轴向推力推力瓦的非工作瓦块是不承受任何推力的，但当机组负荷突然减少时，如甩负荷，汽轮机有时会出现与汽流方向相反的轴向推力，这时非工作瓦块在其楔形油膜的作用下，起到了平衡这部分轴向推力的作用，而不使汽轮机向前串动太大，以免造成动静部分碰撞和磨损。

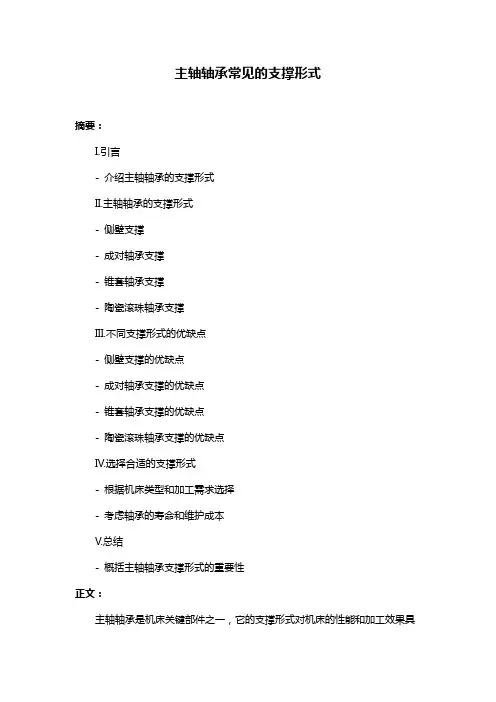

主轴轴承常见的支撑形式摘要：I.引言- 介绍主轴轴承的支撑形式II.主轴轴承的支撑形式- 侧壁支撑- 成对轴承支撑- 锥套轴承支撑- 陶瓷滚珠轴承支撑III.不同支撑形式的优缺点- 侧壁支撑的优缺点- 成对轴承支撑的优缺点- 锥套轴承支撑的优缺点- 陶瓷滚珠轴承支撑的优缺点IV.选择合适的支撑形式- 根据机床类型和加工需求选择- 考虑轴承的寿命和维护成本V.总结- 概括主轴轴承支撑形式的重要性正文：主轴轴承是机床关键部件之一，它的支撑形式对机床的性能和加工效果具有重要影响。

本文将介绍主轴轴承常见的支撑形式，并分析不同支撑形式的优缺点，以及如何根据加工需求选择合适的支撑形式。

主轴轴承的支撑形式主要有侧壁支撑、成对轴承支撑、锥套轴承支撑和陶瓷滚珠轴承支撑。

侧壁支撑是制式机床最常见的支撑形式，它通过床头箱侧壁支撑主轴轴承，结构简单，但刚度较低。

成对轴承支撑采用两个轴承并列安装，可以提高刚度和支撑能力，但成本较高。

锥套轴承支撑通过锥套将轴承固定在主轴上，具有较高的刚度和精度，但加工和装配工艺较复杂。

陶瓷滚珠轴承支撑采用陶瓷滚珠，具有重量轻、离心力小、热膨胀小等优点，但成本较高。

不同支撑形式具有不同的优缺点。

侧壁支撑结构简单，但刚度较低；成对轴承支撑可以提高刚度和支撑能力，但成本较高；锥套轴承支撑具有较高的刚度和精度，但加工和装配工艺较复杂；陶瓷滚珠轴承支撑具有优良的性能，但成本较高。

在选择主轴轴承支撑形式时，需要根据机床类型和加工需求综合考虑，同时要关注轴承的寿命和维护成本。

总之，主轴轴承的支撑形式对机床性能和加工效果具有重要影响。

机械轴承介绍轴承（Bearing）,是当代机械设备中一种重要零部件。

它的主要功能是支撑机械旋转体，支撑轴及轴上的零件，降低其运动过程中的摩擦系数，减少转子在旋转过程中的摩擦和磨损，并保证其回转精度。

轴承的分类1、按运动元件摩擦性质的不同，轴承可分为滚动轴承和滑动轴承两大类。

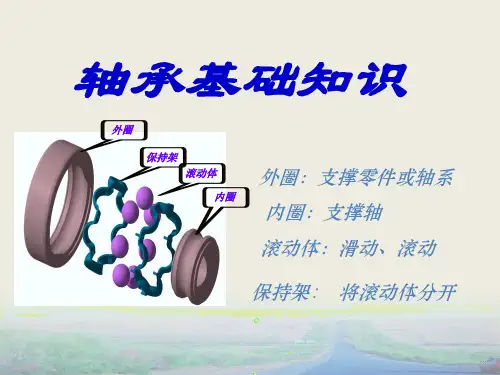

滚动轴承一般由外圈、内圈、滚动体和保持架四部分组成。

按滚动体的形状，滚动轴承分为球轴承和滚子轴承两大类。

滑动轴承滑动轴承不分内外圈也没有滚动体，一般是由耐磨材料制成。

常用于低速，重载及加注润滑油及维护困难的机械转动部位。

关节轴承关节轴承的滑动接触表面为球面，主要适用于摆动运动、倾斜运动和旋转运动。

滚动轴承2、滚动轴承按其所能承受的载荷方向或公称接触角的不同分为向心轴承、推力轴承和向心推力轴承。

其中径向接触轴承为公称接触角为0的向心轴承，向心角接触轴承为公称接触角大于0到45的向心轴承。

轴向接触轴承为公称接触角为90的推力轴承，推力角接触轴承为公称接触角大于45但小于90的推力轴承。

3、按滚动体的形状可分为球轴承和滚子轴承。

滚子轴承按滚子种类分为：圆柱滚子轴承、滚针轴承、圆锥滚子轴承和调心滚子轴承。

4、按其工作时能否调心分为调心轴承----滚道是球面形的，能适应两滚道轴心线间的角偏差及角运动的轴承和非调心轴承（刚性轴承）----能阻抗滚道间轴心线角偏移的轴承。

5、按滚动体的列数分为单列轴承、双列轴承和多列轴承。

6、按其部件（套圈）能否分离分为可分离轴承和不可分离轴承。

按其结构形状（如有无装填槽,有无内、外圈以及套圈的形状，挡边的结构，甚至有无保持架等）还可以分为多种结构类型。

7、按其外径尺寸大小分为微型轴承(<26mm)、小型轴承(28-55mm)、中小型轴承(60-115)、中大型轴承(120-190mm)、大型轴承(200-430mm)和特大型轴承 (>440mm)。

8、按应用领域分为电机轴承、轧机轴承、主轴承等。

轴承种类及应用轴承是机械设备中常见的一种零部件，具有支撑和减少摩擦的功能。

根据不同的载荷和工作条件，轴承被分为多种类型，适用于不同的机械设备和工业领域。

1. 深沟球轴承深沟球轴承是一种常见的轴承类型，具有高速转动和承载能力强的特点。

它们适用于机床、汽车、摩托车等高速旋转设备，也广泛应用于电动工具和家用电器等领域。

2. 圆锥滚子轴承圆锥滚子轴承是一种能够承受径向和轴向载荷的轴承。

它们常常应用于汽车前轮或大型机械设备中，如重型机械和冶金设备。

3. 推力球轴承推力球轴承主要用于承受轴向载荷的场合，具有高承载能力和刚性要求的特点。

它们常被广泛应用于液压机械、船舶螺旋桨、轴承钢和冶金设备等。

4. 调心滚子轴承调心滚子轴承是一种受到较大径向载荷和轴向载荷的轴承，既能吸收轴和壳的偏转或倾斜，又能承受高速旋转和冲击负载。

它们常应用于纺织机械、冶金设备、矿山机械和重型机械等。

5. 自润滑轴承自润滑轴承是一种能够通过添加润滑剂来减少摩擦的轴承。

它们通常应用于高温、高速、高精度和无尘环境下的设备，如航天器、核电站和高速机床。

6. 手推车轴承手推车轴承主要是指用于手推车或手推车上的运动部件的轴承。

这些轴承多采用螺旋滚珠轴承或深沟球轴承，以实现手推车的平稳运行。

7. 滑动轴承滑动轴承主要依靠润滑油或润滑脂在轴和轴承之间形成一层薄膜，以减少摩擦。

它们广泛应用于大型机械设备、液压设备、发电机组和船舶等。

8. 直线轴承直线轴承是一种能够沿直线运动的轴承，主要用于数控机床、齿轮机床和线性模组等设备。

除以上常见的轴承类型外，还有许多特殊的轴承类型。

如：陶瓷球轴承、圆珠丝杠轴承、水轴承等。

不同类型的轴承在不同的领域和设备中有着广泛的应用。

它们通过减少摩擦和支撑载荷，提高机械设备的运行效率和可靠性。

例如，深沟球轴承用于汽车和电动工具中，可以支撑高速旋转并减少摩擦，提高设备的寿命。

圆锥滚子轴承可用于大型机械设备，如矿山机械和重型机械，以支撑较大的径向和轴向载荷。

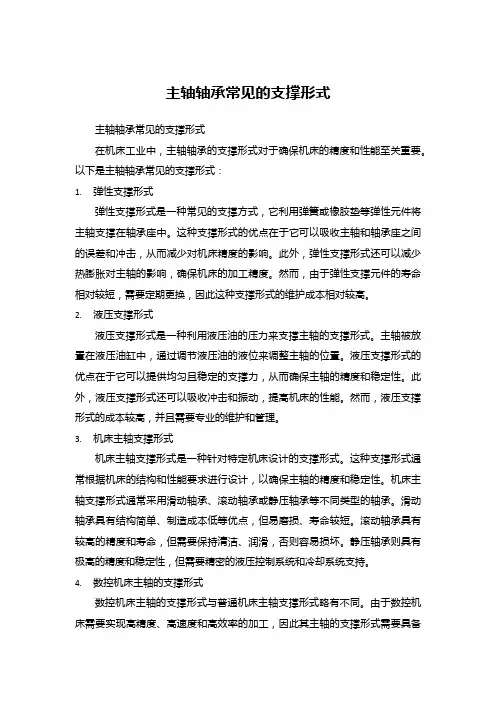

主轴轴承常见的支撑形式主轴轴承常见的支撑形式在机床工业中，主轴轴承的支撑形式对于确保机床的精度和性能至关重要。

以下是主轴轴承常见的支撑形式：1.弹性支撑形式弹性支撑形式是一种常见的支撑方式，它利用弹簧或橡胶垫等弹性元件将主轴支撑在轴承座中。

这种支撑形式的优点在于它可以吸收主轴和轴承座之间的误差和冲击，从而减少对机床精度的影响。

此外，弹性支撑形式还可以减少热膨胀对主轴的影响，确保机床的加工精度。

然而，由于弹性支撑元件的寿命相对较短，需要定期更换，因此这种支撑形式的维护成本相对较高。

2.液压支撑形式液压支撑形式是一种利用液压油的压力来支撑主轴的支撑形式。

主轴被放置在液压油缸中，通过调节液压油的液位来调整主轴的位置。

液压支撑形式的优点在于它可以提供均匀且稳定的支撑力，从而确保主轴的精度和稳定性。

此外，液压支撑形式还可以吸收冲击和振动，提高机床的性能。

然而，液压支撑形式的成本较高，并且需要专业的维护和管理。

3.机床主轴支撑形式机床主轴支撑形式是一种针对特定机床设计的支撑形式。

这种支撑形式通常根据机床的结构和性能要求进行设计，以确保主轴的精度和稳定性。

机床主轴支撑形式通常采用滑动轴承、滚动轴承或静压轴承等不同类型的轴承。

滑动轴承具有结构简单、制造成本低等优点，但易磨损、寿命较短。

滚动轴承具有较高的精度和寿命，但需要保持清洁、润滑，否则容易损坏。

静压轴承则具有极高的精度和稳定性，但需要精密的液压控制系统和冷却系统支持。

4.数控机床主轴的支撑形式数控机床主轴的支撑形式与普通机床主轴支撑形式略有不同。

由于数控机床需要实现高精度、高速度和高效率的加工，因此其主轴的支撑形式需要具备更高的性能要求。

一般来说，数控机床主轴的支撑形式采用电主轴或气动主轴等高速主轴系统。

电主轴是一种将电机直接安装在主轴上的驱动方式，具有高转速、高精度和高效率等优点。

气动主轴则利用气压来驱动主轴旋转，具有结构简单、无污染等优点，但需要精密的气动控制系统支持。

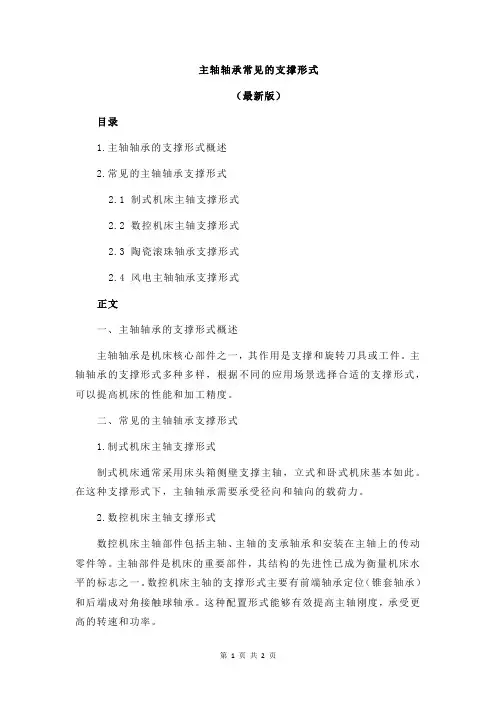

主轴轴承常见的支撑形式（最新版）目录1.主轴轴承的支撑形式概述2.常见的主轴轴承支撑形式2.1 制式机床主轴支撑形式2.2 数控机床主轴支撑形式2.3 陶瓷滚珠轴承支撑形式2.4 风电主轴轴承支撑形式正文一、主轴轴承的支撑形式概述主轴轴承是机床核心部件之一，其作用是支撑和旋转刀具或工件。

主轴轴承的支撑形式多种多样，根据不同的应用场景选择合适的支撑形式，可以提高机床的性能和加工精度。

二、常见的主轴轴承支撑形式1.制式机床主轴支撑形式制式机床通常采用床头箱侧壁支撑主轴，立式和卧式机床基本如此。

在这种支撑形式下，主轴轴承需要承受径向和轴向的载荷力。

2.数控机床主轴支撑形式数控机床主轴部件包括主轴、主轴的支承轴承和安装在主轴上的传动零件等。

主轴部件是机床的重要部件，其结构的先进性已成为衡量机床水平的标志之一。

数控机床主轴的支撑形式主要有前端轴承定位（锥套轴承）和后端成对角接触球轴承。

这种配置形式能够有效提高主轴刚度，承受更高的转速和功率。

3.陶瓷滚珠轴承支撑形式随着材料工业的发展，陶瓷滚珠轴承在数控机床主轴中得到广泛应用。

这种轴承的特点是滚珠重量轻，离心力小，动摩擦力矩小；因温升引起的热膨胀小，使主轴的预紧力稳定；弹性变形量小，刚度高，寿命长。

缺点是成本较高。

4.风电主轴轴承支撑形式风电主轴轴承支撑原理主要采用主轴承的内圈安装在旋转的主轴上。

主轴起支承轮毂及叶片，传递扭矩到增速器的作用。

风电主轴轴承主要承受径向力，其性能的好坏不仅对传递效率有影响，而且也决定了主传动链的维护成本。

因此，风电主轴轴承需要具有良好的调心性能、抗振性能和运转平稳性。

总之，根据不同的应用场景，主轴轴承的支撑形式有多种选择。

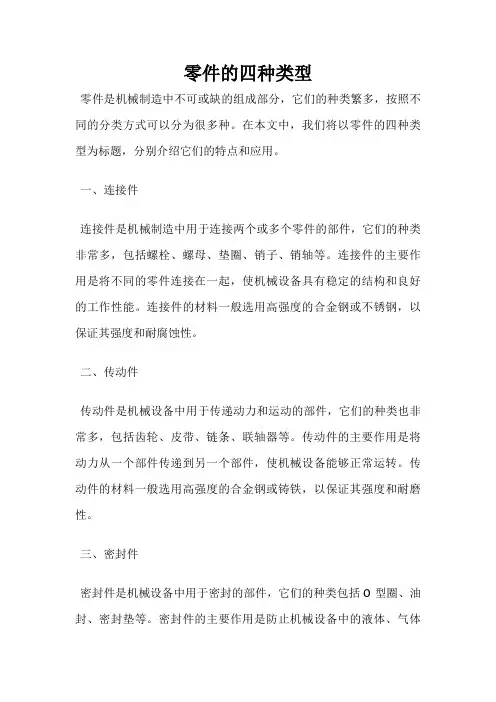

零件的四种类型零件是机械制造中不可或缺的组成部分，它们的种类繁多，按照不同的分类方式可以分为很多种。

在本文中，我们将以零件的四种类型为标题，分别介绍它们的特点和应用。

一、连接件连接件是机械制造中用于连接两个或多个零件的部件，它们的种类非常多，包括螺栓、螺母、垫圈、销子、销轴等。

连接件的主要作用是将不同的零件连接在一起，使机械设备具有稳定的结构和良好的工作性能。

连接件的材料一般选用高强度的合金钢或不锈钢，以保证其强度和耐腐蚀性。

二、传动件传动件是机械设备中用于传递动力和运动的部件，它们的种类也非常多，包括齿轮、皮带、链条、联轴器等。

传动件的主要作用是将动力从一个部件传递到另一个部件，使机械设备能够正常运转。

传动件的材料一般选用高强度的合金钢或铸铁，以保证其强度和耐磨性。

三、密封件密封件是机械设备中用于密封的部件，它们的种类包括O型圈、油封、密封垫等。

密封件的主要作用是防止机械设备中的液体、气体或粉尘泄漏，保证机械设备的正常运转。

密封件的材料一般选用橡胶、聚氨酯等弹性材料，以保证其密封性和耐磨性。

四、支撑件支撑件是机械设备中用于支撑和固定零件的部件，它们的种类包括轴承、支架、座板等。

支撑件的主要作用是支撑和固定机械设备中的零件，使机械设备具有稳定的结构和良好的工作性能。

支撑件的材料一般选用高强度的合金钢或铸铁，以保证其强度和耐磨性。

连接件、传动件、密封件和支撑件是机械制造中不可或缺的四种零件类型。

它们各自具有不同的特点和应用，但都是机械设备中必不可少的组成部分。

在机械制造过程中，我们需要根据具体的需求选择合适的零件类型，并且要注意零件的材料、尺寸和精度等方面的要求，以保证机械设备的正常运转和长期稳定性。
