第1篇一、项目背景随着科技的不断发展，智能化、自动化技术在建筑领域的应用越来越广泛。
空调自控系统作为建筑智能化的重要组成部分，可以有效提高空调系统的运行效率，降低能耗，改善室内环境质量。
本方案旨在为空调自控系统的施工提供详细的指导，确保系统的高效、稳定运行。
二、施工准备1. 施工组织（1）项目经理：负责整个项目的组织、协调和管理工作。
（2）技术负责人：负责技术指导、施工方案审核和施工过程中的技术问题解决。
（3）施工队伍：由专业的空调自控系统施工人员组成，负责现场施工。
2. 施工材料（1）空调自控系统设备：包括中央处理器、传感器、执行器、控制器等。
（2）线缆：包括电源线、信号线、通信线等。
（3）连接件：包括接头、插座、连接器等。
（4）其他材料：包括绝缘胶带、扎带、标牌等。
3. 施工工具（1）电工工具：万用表、剥线钳、螺丝刀、剥线刀等。
（2）焊接工具：电烙铁、焊锡、助焊剂等。
（3）安装工具：扳手、钳子、螺丝刀等。
三、施工流程1. 施工现场勘察（1）了解空调自控系统的功能要求和设备布局。
（2）确定施工区域，划分施工范围。
（3）检查施工现场的电源、接地等条件是否符合要求。
2. 设备安装（1）根据设备清单和施工图纸，核对设备型号、规格和数量。
（2）按照设备安装要求，进行设备定位和固定。
（3）连接设备之间的线缆，确保连接牢固可靠。
（4）进行设备调试，确保设备运行正常。
3. 系统布线（1）按照施工图纸，进行线缆布放。
（2）确保线缆敷设整齐，避免交叉和扭曲。
（3）线缆接头处进行绝缘处理，防止短路。
（4）线缆敷设完成后，进行标识和整理。
4. 系统调试（1）检查系统配置，确保设备参数正确。
（2）进行系统功能测试，验证系统运行是否稳定。
（3）调整系统参数，优化系统性能。
（4）进行系统联调，确保各个设备协同工作。
5. 系统验收（1）按照国家相关标准和规范，进行系统验收。
（2）检查系统运行数据，确保系统满足设计要求。
（3）整理施工资料，包括施工图纸、设备清单、测试报告等。
新风系统安装方案学校安装新风系统方案一、新风系统概述新风系统在现代社会中是对高品质生活的一种追求，是最有效的空气污染解决方案它是由风机、进风口、排风口及各种管道和接头组成安装在吊顶内的风机通过管道与一系列的排风口相连，风机启动，室内受污染的空气经排风口及风机排往室外，使室内形成负压，室外新鲜空气便经安装在窗框上方的进风口进入室内，从而使室内人员可呼吸到高品质的新鲜空气中央新风系统，是一种新型室内通风排气设备，它能在把室内污浊的空气排出室外的同时也将室外的新鲜空气引入室内它属于开放式的循环系统，每天24小时为室内提供新鲜的经过过滤的室外空气，让人们在室内也可以呼吸到新鲜、干净、高品质的空气二、学校安装新风系统的可行性分析：新风系统能够从室外引进新鲜空气，对其净化过滤之后送入室内来替换室内的污染空气，从而改善室内空气，显著减少室内的，甲醛，，病菌和二氧化碳电路与电费分析：部分学校以新风系统需要明装插座，且明装插座不安全为由拒绝安装但实际并非如此，考虑到教室的建筑结构，以及教室预留的暗装插座，新风系统完全能够实现使用暗装插座而且，新风系统的功率很低，一台适用教室环境的新风系统以最高负荷运行24小时，耗电约1-2度，考虑到学校环境，新风系统不太可能全天候运行，这个耗电量还会有显著的减少！安全性分析：合格的新风系统产品并不存在安全隐患，不用担心对儿童和孩子造成威胁而且，旭莱特部分产品采用吊顶安装风量和噪音分析：教室对新风风量要求相对较大，部分新风系统可能无法满足但是也有能够满足需求的新风系统若是安装恰当，产品合格，大风量新风系统大功率运转，产生噪音大约在35分贝左右，不会对学生学习造成影响效果和后期耗材分析：新风系统的效果是否能达到预期与产品和风量有关，只要产品合格，风量适当，新风系统能够对室内空气进行净化，且确保室内氧气量充足新风系统的后期需要更换耗材，对京津冀重雾霾天教室环境而言，成本约为每年元左右，若是一个42个人的班级，成本相当于每人每年元旭莱特综合分析来看，学校教室安装新风系统有绝对的必要性，也有很高的可行性三、安装新风系统的好处1）不用开窗也能享受大自然的新鲜空气；2）采用最优的室内通风原理——负压送风方式，避免“空调病”； 3）室内空气不断流动，带走水汽，避免室内家具、衣物发霉； 4）清除室内装饰后长期缓释的有害气体，利于人体健康； 5）调节室内湿度，节省取暖费用； 6）有效排除室内各种细菌、病毒、灰尘； 7）代替排气道设计，降低开发商的建筑成本四、新风系统的组成及原理新风系统由主机、风道、排风口、窗进器及其它附件组成主机运转时，污浊空气通过排风口、排风道至室外，室外新鲜空气从窗进器引入，在主机形成的压力场作用下，至室内活动区域，满足人员活动的需要；气流组织方式科学合理，持续低风量设计，运行时低噪音低能耗，并保证最佳的空气品质双向流热回收新风系统由热回收主机、送风管道、排风管道、送风口、排风口及其它附件组成主机运转时，新鲜空气从室外引入，通过送风风道送至各房间；污浊空气通过排风风道从排风主机排出室外排风经过主机时与新风进行热回收交换，回收大部分能量通过新风送回室内五、安装新风系统的必要性1从大环境上讲：建筑、装修、家具、装饰和办公设备释放的有害物质是引起室内污染的重要原因加上夏季和冬季人们更多地依赖空调降温和室内采暖，室内通风状况差，室内有害气体得不到释放和置换，有害气体不断地积累，浓度不断的增高，导致室内空气质量恶化，使人感到困倦、乏力、胸闷、容易患病、工作效率下降，这就是世界卫生组织定名的“病态建筑综合症”也就是俗称的“空调病”这些困境的根源是新风量不足使用新风换气机更换室内空气，保持室内空气清新，可以彻底解决这些问题因此，新风换气机也是一种“保健”产品以下十种情况呼唤新风换气机的早日普及：1、新装修的房屋内化学气体侵害我们的身体我们不得不天天开窗关窗；2、甚至在居住若干年后有毒有害气体仍然困扰着我们的生活；3、房间内灰尘大蚊虫叮咬噪音等影响我们的休息及学习；4、开窗后雨水、灰尘、小偷、小孩会让人们担心；5、水蒸气积聚衣物及贵重物品容易发霉受潮；6、房间内的香烟厨房里的油烟卫生间的异味；7、房型产生的不通风如阴暗无南北项开窗；8、在空调密闭的房间内疲倦头疼脸红瞌睡俗称“空调病” 9、空气传播疾病对人们健康意识的冲击；10、相关法规如室内污染控制规范小型中央空调新风量要求等的出台及强制实施；2从学校教室上讲：京津冀地区雾霾持续的肆虐，给许多人的生活和健康带来了很大的影响，尤其对青少年儿童影响更大教室安装的新风系统的可行性分析：新风系统能够从室外引进新鲜空气，对其净化过滤之后送入室内来替换室内的污染空气，从而改善室内空气，显著减少室内的，甲醛，，病菌和二氧化碳儿童的身体正在发育中，免疫系统比较脆弱，新风量不足导致二氧化碳浓度过高，会严重影响儿童智力发育，空气污染还会诱发血液性疾病，增加儿童哮喘病的发病率，影响儿童的身高发育扫除室内各种空气污染，不间断补充室内新鲜空气，高含氧量的空气能够帮助儿童增加对各种微量元素的吸收，增强体质，同时还能帮助大脑细胞更快更好的发育!教室时学校进行教学活动的主要场所，学生到达学校之后，90%左右的时间都是在教室内度过的学生长期的处于教室环境下，若是教室空气受到污染，那么他们将长时间的暴露在污染之下，充当“人肉净化器”的角色！幼儿园、学校、培训中心新风系统：幼儿园、学校、培训中心人员密度大、脑力消耗大、室内停留时间长，良好的室内空气质量是保证孩子智力发育、健康成长的必要条件！是最需要安装新风系统的场所，旭莱特呼吁社会关注孩子教室里的空气质量，安装新风系统！幼儿园、学校室内空气质量的现状：目前，经旭莱特科技进行走访调查，发现幼儿园、学校极少配备新风系统现在每个教室里课桌一个挨一个，一般学生人数在45人左右，基本将一个不大的教室坐的满满堂堂每个孩子都在不停的呼出二氧化碳，每个人都在散发体味，有些学生不讲究卫生鞋臭、汗臭非常严重，教室里空气异常难闻在这样拥挤的空间里，去开过家长会的家长都有切身体会，实在是非常不适！旭莱特新风系统等颗粒物危害等级：★★★★★根据相关的资料数据统计，学校教室等公共场合，在雾霾天即使门窗紧闭，室内的浓度依然与室外雾霾很接近，在室外雾霾不严重的天气，室内浓度甚至是室外浓度的几倍由于儿童新陈代谢快，呼吸频率高于成人，抵御疾病能力却比成人差，所以受的伤害更大：美国的一项追踪研究表明，空气污染会危害子宫内的胎儿，导致胎儿基因发生变化，并且会增加宝宝将来罹患癌症的风险，有些地方医疗技术和配备较为发达的城市新生儿的死亡率为农村新生儿死亡率的倍！还会影响儿童生长发育和智力的发展并诱发儿童呼吸系统疾病，据统计，儿科门诊中儿童呼吸道感染占39%—65%，儿科住院部肺炎的患病率是最高的，约占25%—65%国内外的长期跟踪研究发现，短期暴露于高的环境中，将会导致儿童肺功能的改变及哮喘的发病率增加；而长期暴露将会诱发儿童的慢性呼吸系统疾病，与由呼吸系统疾病所导致的新生儿后期死亡率相关室内甲醛和危害等级：★★★★☆现代室内涂料，桌椅等其他设备，都会挥发出甲醛、等化学污染物，而且这是一个持续的过程，甲醛的挥发并不会突然结束在教室条件下，类似的化学污染物很多，在相对封闭的雾霾天，这些污染物会在室内堆积，对学生造成伤害甲醛对儿童的危害很大，甲醛对人的皮肤，眼睛，呼吸道等有很强的刺激作用，会造成过敏性皮炎，支气管哮喘，眼刺激，头痛等多种疾病，长时间吸入甲醛，等污染物还有会对身体造成永久伤害，引发细胞癌病室内细菌和病菌危害等级：★★★★中小学幼儿园教室环境下，人口密集，卫生条件复杂，室内湿度较大，加上雾霾天门窗关闭，很容易导致细菌滋生，流感、手口足病、水痘等流行性疾病在这样的环境下很容易传播！高浓度二氧化碳危害等级：★★★☆在教室静坐的条件下，每个人每小时大约呼出15-20升二氧化碳，在有运动等情况下，这个值会快速增大，甚至达到50-60升/每小时！那么一个40人的教室，即使处于静坐条件，每小时也要呼出-升二氧化碳！空气中二氧化碳的含量达3%时，人体呼吸加深；长时间吸入浓度达到4%的二氧化碳时，会出现头晕、头疼、耳鸣、眼花等神经症状，同时血压升高；空气中二氧化碳浓度达到8%~10%时，会导致呼吸困难、脉搏加快、全身无力、肌肉由抽搐转至痉挛、神志由兴奋转向抑制二氧化碳含量达30%时，可能会出现死亡。

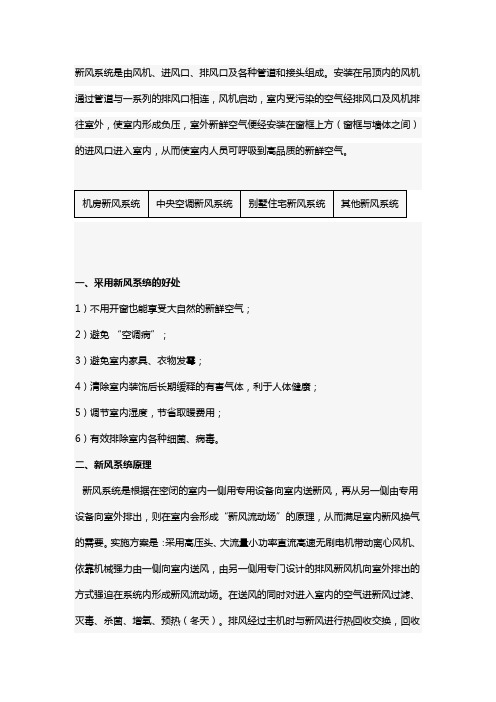

新风系统是由风机、进风口、排风口及各种管道和接头组成。
安装在吊顶内的风机通过管道与一系列的排风口相连，风机启动，室内受污染的空气经排风口及风机排往室外，使室内形成负压，室外新鲜空气便经安装在窗框上方（窗框与墙体之间）一、采用新风系统的好处1）不用开窗也能享受大自然的新鲜空气；2）避免“空调病”；3）避免室内家具、衣物发霉；4）清除室内装饰后长期缓释的有害气体，利于人体健康；5）调节室内湿度，节省取暖费用；6）有效排除室内各种细菌、病毒。
二、新风系统原理新风系统是根据在密闭的室内一侧用专用设备向室内送新风，再从另一侧由专用设备向室外排出，则在室内会形成“新风流动场”的原理，从而满足室内新风换气的需要。
实施方案是：采用高压头、大流量小功率直流高速无刷电机带动离心风机、依靠机械强力由一侧向室内送风，由另一侧用专门设计的排风新风机向室外排出的方式强迫在系统内形成新风流动场。
在送风的同时对进入室内的空气进新风过滤、灭毒、杀菌、增氧、预热（冬天）。
排风经过主机时与新风进行热回收交换，回收大部分能量通过新风送回室内。
借用大范围形成洁净空间的方案，保证进入室内的空气是洁净的。
以此达到室内空气净化环境的目的。
三、新风系统的优点a.独立排风管形式——节省了竖井风道占用的室内空间，户间相互影响小。
b.顶部不设排风机，公用竖向排风道形式——易发生回流和泄流现象。
c.顶部设排风机，公用竖向排风道形式1）每户都在厨房或卫生间设置排风机，排风机出口接公用竖向排风道；2）每户都不设置排风机，厨房和卫生间排风出口接公用竖向排风道。
四、新风系统的历史在北欧斯堪的那维亚地区在讲究质量和能源节约的国家里，中央新风系统（VMC）存在至今已有50年历史了。
70年代西班牙90%以上的新建住宅中装用VMC系统。
1989年美国ASHRAE制定了“室内空气品质通风规范”。
在德国，住宅通风系统已经与建筑物溶为一体，成为不可缺少的重要组成部分。
2000年，欧盟统一了住宅通风标准。
中央空调施工的管理及安装应注意的事项摘要:随着人们对居住环境质量要求的不断提高,中央空调产品也迎来了自己的时代,市场需求也越来越大。
而随着建筑高度的提高,建筑内的人员容量也在不断增加,对中央空调产品的性能要求也越来越高。
与此同时,中央空调的安装施工工程也提出了越来越高的要求,需要采用科学的安装方法进行安装。
本文从实际情况出发,详细介绍了中央空调施工过程中可能出现的问题,并提出了指导方法。
针对中央空调安装过程中材料的检测方法,详细列举了一些注意事项。
关键词:中央空调;建设措施;管理随着近几十年来中国经济的快速发展,除了常见的舒适环境外,人们居住的地方空气是否新鲜,温度是否舒适已经成为衡量环境的标准。
因此,对于中央空调行业来说,有着非常广阔的发展空间。
中央空调可控制环境温度,新风系统可使空气始终保持新鲜。
为了使中央空调正常、有效地运行,在安装过程中必须采用科学、实用的管理方法。
此外,科学的安装还可以避免由于安装错误而造成的返工的额外成本。
一、中央空调施工管理工程施工前，对材料进行检查建筑材料的检验是保证中央空调建设工程质量的关键,具有十分重要的意义。
对中央空调施工材料进行检查的人员,必须是与中央空调行业有关的技术人员、监督员。
检测的建筑材料质量必须符合标准,并提供有关证明质量的书面证明或者文件。
此外,所测建筑材料必须满足本工程设计方案的施工要求。
尺寸、尺寸、厚度、材料等方面应符合施工项目的实际要求,不存在差异,避免在后期使用过程中因材料问题或质量问题造成返工,导致工程进度缓慢。
例如,本工程镀锌产品的型号、尺寸、厚度应按现场实际设计方案要求,表面不得有任何损坏。
如发现应立即更换,防止在使用过程中开裂。
随着建筑业的快速发展,建筑可容纳的最大人数不断增加。
空调设备功率应符合设计标准。
在施工阶段,设备开箱验收需要相关行业人员和监理人员共同参与。
对于设备的检查,首先检查人员要确保空调设备的外观状态良好。
其次,检查空调设备的系数是否符合设计方案中的标准【1】。
中央空调安装施工组织设计方案两篇 目录 1. 项目概况与施工条件分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 1.1 工程背景．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 1.2 施工环境调研．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 1.3 施工场地准备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 2. 施工组织机构设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5 2.1 项目经理部组成．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6 2.2 各专业分包队伍配置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7 2.3 施工人员配备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 3. 施工技术方案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10 3.1 施工工艺流程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 3.2 关键节点控制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 3.3 特殊工艺处理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 4. 施工进度计划．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15 4.1 施工总体进度安排．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．16 4.2 各阶段工期计划．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．17 5. 质量控制措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18 5.1 材料质量控制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．19 5.2 施工过程控制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21 5.3 成品保护措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．23 6. 安全管理措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．25 6.1 安全生产责任制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．26 6.2 施工现场安全管理制度．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．27 6.3 应急预案及演练．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．27 7. 环境保护措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．28 7.1 施工现场环保要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．30 7.2 废弃物处理与回收利用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．30 7.3 噪音与粉尘控制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31 8. 成本控制与管理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．32 8.1 成本预算编制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．33 8.2 成本监控与调整．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．35 8.3 结算与审计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．36 9. 培训与技术支持．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．37 9.1 施工人员技能培训．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．38 9.2 新技术推广应用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．40 9.3 技术支持团队建设．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．41
中央空调安装工程技术交底一、工程概况：xx市xx医院外科病房楼，由xx省建筑设计院设计，主体11层，局部12层，建筑面积14443m2，框架结构;位置在xx市xx医院内。
安装工程包括电气、给排水和空调三个分部工程，工程量大，且专业复杂。
空调工程分部主要由空调水管道、新风系统、防排烟系统及加压送风系统等几部分组成。
二、质量要求：合格率100%；优良率90%三、工程工期：xx年x月x日～xx年x月x日四、技术依据：1、《建筑安装工程质量检验评定统一标准》GB******-xx2、《建筑安装工人安全技术操作规程》3、《建筑机械使用安全技术规程》JBJ**-**4、《施工现场临时用电安全技术规范》JGJ**-***5、《建筑施工安全检查标准》JGJ**-**6、《通风与空调工程施工及验收规范》GB*****-**7、《给排水管道工程施工及验收规范》GB*****-**8、《xx市建筑业安全文明监督暂行规定》9、设计图纸及有关图纸答疑记录10、其它有关技术规范、标准五、施工人员安排①现场任何时间都保证在岗的：管道工，1人；壮工，1人。
②可随时调到现场参加施工的：电焊工2人；管道工，5人；壮工，3人；机械工，4人；油漆工，3人；钳工，5人；起重工，2人。
③现场施工任务最多时需用人数：电焊工3人；管道工，10人；壮工，15人；机械工，8人；油漆工，5人；钳工，5人；起重工，2人。
六、施工机具、计量装置计划①电焊机, 2台；②台钻，2台；③电锤，3台；④电动套丝机，1台；⑤吊车，1辆；⑥切割机，2台；⑦磨光机，4台；⑧台虎钳，2台；⑨冲击电钻，2台。
①磁力线坠2个；②金属卷尺（5米）， 2个；③水平尺，3个；④压力表，2块⑤千分尺，1把。
七、施工程序 1.空调水系统安装准备→孔洞予留→地沟内空调干管安装→楼板上套管吊装→支架制作、安装→空调平管立管安装→风机盘管安装→空调水支管安装→分区试压、冲洗→空调管道保温→系统试压→风口安装→系统调试2.新风系统安装准备→孔洞予留→设备、风管安装→风道漏风测试→风口安装→调试3.防排烟系统安装准备→孔洞予留→风口安装→风机安装→系统调试八、工艺要求（一）.水管道安装：1.依据设计图纸要求和各层重要部位设备管道排列图进行拉线定位、标识。
第1篇一、工程概况本空调工程旨在为XX建筑提供舒适的室内环境，包括制冷、供暖、通风及空气净化等功能。
工程涉及的主要内容包括：空调冷水机组、冷却塔、新风系统、通风管道、末端设备等。
为确保工程质量和施工安全，特制定本专项施工方案。
二、施工组织与进度1. 施工组织架构：- 项目经理：全面负责施工组织、协调、管理及质量控制。
- 技术负责人：负责施工技术指导、监督及验收。
- 施工班组长：负责本班组施工任务的执行及质量把控。
- 施工人员：负责具体施工操作。
2. 施工进度计划：- 施工前期准备：包括图纸会审、材料设备采购、施工方案编制等，预计用时15天。
- 施工阶段：包括设备安装、管道铺设、调试等，预计用时60天。
- 验收阶段：包括设备试运行、系统调试、验收等，预计用时15天。
三、施工方案1. 设备安装：- 冷水机组：按照设备说明书要求，进行基础施工、设备吊装、管道连接、电气接线等。
- 冷却塔：按照设备说明书要求，进行基础施工、设备吊装、管道连接、电气接线等。
- 新风系统：按照设计图纸要求，进行风管制作、安装、调试等。
- 通风管道：按照设计图纸要求，进行风管制作、安装、调试等。
- 末端设备：包括风机盘管、新风机组等，按照设备说明书要求进行安装。
2. 管道铺设：- 冷水管道：采用镀锌钢管或不锈钢管道，按照设计图纸要求进行铺设，并进行试压、冲洗。
- 冷凝水管道：采用PVC-U管道，按照设计图纸要求进行铺设。
- 冷却水管道：采用镀锌钢管或不锈钢管道，按照设计图纸要求进行铺设，并进行试压、冲洗。
- 新风管道：采用玻璃钢或镀锌钢管，按照设计图纸要求进行铺设。
- 通风管道：采用镀锌钢管或不锈钢管道，按照设计图纸要求进行铺设。
3. 调试与验收：- 设备调试：按照设备说明书要求，进行设备单机调试、系统调试等。
- 系统调试：按照设计图纸要求，进行系统运行调试、性能测试等。
- 验收：按照国家相关标准和规范，进行工程质量验收、系统验收等。
第1篇一、工程概况本工程为XX大厦空调安装工程，位于XX市XX区XX路XX号。
工程主要包括空调主机、管道、风管、支吊架、风口等设备的安装与调试。
工程总建筑面积为XX平方米，共计XX层，空调系统采用集中式空调系统。
二、施工准备1. 施工图纸：熟悉施工图纸，明确施工范围、施工要求、材料设备规格及数量等。
2. 材料设备：准备空调主机、管道、风管、支吊架、风口等设备及配件。
3. 施工人员：组织施工队伍，进行技术交底，确保施工人员掌握施工工艺和质量要求。
4. 施工工具：准备扳手、螺丝刀、切割机、焊接机等施工工具。
三、施工工艺流程1. 施工准备：熟悉施工图纸，准备材料设备，组织施工队伍。
2. 空调主机安装：根据施工图纸，确定主机安装位置，进行基础处理，安装主机。
3. 管道安装：按照施工图纸，安装主管道、支管道，进行管道试压、冲洗。
4. 风管安装：根据施工图纸，安装风管、支吊架，进行风管试压、冲洗。
5. 风口安装：根据施工图纸，安装风口，进行风口调试。
6. 系统调试：对空调系统进行调试，确保系统运行正常。
四、施工要点1. 空调主机安装：确保主机基础平整、牢固，安装过程中注意连接部位密封性。
2. 管道安装：管道安装前，清除管道内杂物，管道焊接质量符合要求，管道试压、冲洗合格。
3. 风管安装：风管安装前，检查尺寸、标高、支吊架位置，风管连接牢固，支吊架固定牢固。
4. 风口安装：风口安装位置准确，安装牢固，调试过程中注意风口风向、风速。
5. 系统调试：系统调试过程中，检查系统运行参数，确保系统运行稳定。
五、质量保证措施1. 施工前，对施工人员进行技术交底，确保施工人员掌握施工工艺和质量要求。
2. 施工过程中，严格执行施工规范和质量标准，加强施工过程中的质量控制。
3. 施工完成后，进行系统调试，确保系统运行正常。
4. 对施工过程中的质量问题进行及时整改，确保工程质量。
六、安全文明施工措施1. 施工现场设置安全警示标志，确保施工安全。
完整版中央空调安装施工工程施工组织设计方案目录第一章编制说明1.1 编制依据1.2 编制说明1.3 工程特点第二章施工准备及布署2.1施工前准备2.2施工布署及机具配备第三章施工目标及工程技术保障措施3.1施工目标3.1.1 质量管理目标3.1.2 安全管理目标3.1.3 工期进度目标3.2项目工程技术保障措施第四章项目整体施工方案4.1 施工程序4.2 施工阶段4.5 系统的防腐保温4.6 施工进度计划安排4.7 阶段性施工第五章分部分项施工方案与技术措施5.1 通风空调风系统安装5.2 空调末端设备安装5.3 空调水系统安装5.4 电控仪表安装5.5 通风空调系统调试及试运行第六章质量管理体系与保证措施6.1 质量管理体系6.2 质量保证措施6.3 质量控制点要素分类6.4 控制点的质量控制6.4.1 风管安装质量控制点的控制6.4.2 设备安装质量控制点的控制6.4.3 管道安装质量控制点的控制6.4.4 电控仪表安装质量控制点的控制第七章安全管理体系与保证措施7.1 安全管理体系7.2 成立安全管理组织7.3 建立完善的安全管理制度7.4 施工安全防护措施7.5 电气焊作业安全措施第八章工期保证措施与施工进度计划图8.1 工期保证措施8.2 施工进度计划图第九章安全文明施工和环境保护措施9.1．安全施工保证措施9.2 文明施工措施9.3 环境保护措施第十章资源配置计划10.1机械设备投入计划10.2劳动力计划10.3材料投入计划10.4施工总平面图10.5临时用地表第十一章工程质量的防治措施11.1质量通病11.2防治措施第十二章与总承包单位及各专业分包单位的配合措施12.1安装与其他工种的配合12.2与土建配合12.3与建设单位的配合第十三章拟投入新技术、新材料、新工艺第十四章成品保护措施第十五章附表第一章编制说明1.1编制依据a.业主及招标代理机构提供的招标文件b.踏勘工程现场，招标澄清会有关纪要及施工图纸c.国家及省市发布的法律、法规d.现行的施工质量验收规范各类操作规程和《标准图集》：《民用建筑供暖通风与空气调节设计规范》 GB50736-2012 《民用建筑热工设计规范》 GB50176-93 《城镇直埋供热管道工程技术规程》 GJJ/T50114-2003 《公共建筑节能设计标准》 DBJ14-036-2006 《供热计量技术规程》 JBJ173-2009 《通风与空调工程施工规范》 GB50738-2011《工业金属管道工程施工及验收规范》 GB50235-2010 《工业设备及管道绝热工程施工及验收规范》 GB50126-2008《建筑排水硬聚氯乙烯管道施工及验收规程》 CJJ/T29-98 《施工现场临时用电安全技术规程》 JGJ46-2012《建筑电气安装工程质量检验评定标准》 GB50303-2002《自动化仪表工程施工及质量验收规范》 GB50093-2013《通风与空调工程施工质量验收规范》 GB50234-2002《工业金属管道工程质量检验评定标准》 GB50184-2011《工业设备及管道绝热工程质量检验评定标准》 GB50185-20101.2编制说明本工程**，地址位于**，地下一层，地上四层，建筑高度21.0米，东西长56.7米，南北长33.6米。
. . 一、变频多联家用中央空调安装工艺 1、空调系统管道及设备安装 （1）冷媒管安装 1）冷媒管管径大于20mm时，支吊架的间距不应大于1.5m；冷媒管管径小于20mm时，支吊架的间距不应大于1m。 2）铜管切割必须采用专用切割刀具，避免管口产生毛刺。 3）必须保证冷媒管内的清洁干燥、需用氮气吹净。 4）为避免空气里杂质对冷媒管的氧化作用，在采用钎焊时应对冷媒管用氮气吹净，使用氮气替换冷媒管内的空气。 5）在冷媒管与设备连接时，应对冷媒管进行包扎封盖，防止水份、脏物或灰尘等杂质进入冷媒管内。 6）封盖冷媒管可采用未端钎焊的方法或PVC带子包扎的方法。 7）冷媒管必须选用满足JIS标准要求的去氢磷铜无缝管。 8）冷媒管的钎焊方法应采取向下或水平侧向进行，应尽可能避免仰焊。 9）液管和气管端管必须注意装配方向和角度，以免油的回流或积蓄。 10）冷媒管的联接形式可采用扩口联接和法兰联接。 11）冷媒管道的长度不得超过300m。 12）室外机高于室内机时最大高度差不得超过50m。 13）室内机高于室外机时最大高度差不得超过40m。 14）室内机相互之间最大高度差不得超过15m。 15）系统第一级分支距最远室内机的最远距离不得超过40m。 （2）室外机的安装 1）有关设备要汇同有关人员共同对设备进行开箱点件，办理移交手续。 2）检查设备在运输过程中是否受到损伤。 3）检查设备尺寸和基础预留尺寸是否相符，确认无误后按土建预留标记对基础标高和中心线进行确认划线。 4）设备二次搬运过程中一定要避免损伤。 5）室外机务必固定牢固，室外机与基础垫橡胶减振，室外机的位置应便于维护。 6）为便于室外机散热及减少噪音传播方向，室外机风扇吹出侧背向建筑立面。 7）室外机的吊装需争取总包及甲方的支持，提供塔吊或室外施工设备。 . . （3）室内机安装 1）安装前核对设备型号。 2）悬挂室内机的吊架要稳定牢固。 3）留下足够的安装空间以供检修，检修口应不小于400*400mm。 4）相对于天花板表面保持水平，水平度在±1mm之内。 5）机身必须与天花板可见接处呈平行线。 6）将吊挂框固定在悬吊螺栓上，牢固拧紧上下两个螺帽，在螺帽下要使用垫圏。 7）在室内机的四个角使用水平尺或充满水的透明聚乙烯软管，检查室内机是否水平。 （4）冷凝水管安装 1）冷凝水管采用U-PVC管。 2）冷凝水管安装斜度至少为1/100。 3）冷凝水管应尽可能缩短管长并除去气穴。 4）冷凝水管安装完毕后需要进行灌水试验。 5）在室内机的四个角使用水平尺或充满水的透明聚乙烯软管，检查室内机是否水平。 （5）管道保温 1）应确保冷媒管的气密性完好后方能进行保温 2）保温材料下料要准确，切割面要平齐 3）冷媒管道保温采用橡塑保温材料 4）空调冷凝水管采用橡塑保温材料以防结露 2、多联变频家用中央空调系统配电安装 （1）配电系统为独立的系统，室内、室外机电源要分别控制。 （2）信号线与电源线路不能同穿一管。 （3）配电管安装： 1）室内外机系统所用动力开关柜、箱的安装应遵照“电气装置安装工程电气照明装置施工及验收规范”施工。 2）配电箱应安装牢固，垂直偏差不大于3mm，暗装时，四周无空隙，面板四周边缘应紧贴墙面，箱体与建筑物、构筑物接角部分刷防锈漆。 3）导线引出面板时，面板线孔光滑无毛刺，金属面板装设绝缘保护套。 4）配电箱底边距地面高度为1.5m，配电板底边距地面高度不高于1.8m。 . . 5）配电箱内，分别设置零线和保护接地线汇排，零线和接地线在汇流排上连接，不得绞接，并有编号。 （4）配管 1）线路暗配时，沿最近的路线敷设并减少弯曲。埋入墙内建筑物内的电线管与墙面、构筑物表面的距离不小于15mm。 2）电线管的弯曲处不应有折皱、凹陷和裂缝，且弯曲程度不大于管外径的10%。 3）当线路明配时，弯曲半径不小于管外径的6倍，暗配时不小于管外径的10倍。 4）当线管遇到下列情况时，中间设接线盒。 A.管长度超过30米 B.管长度超过20米并有一个弯曲 C.管长度超过15米并有二个弯曲 D.管长度超过8米有三个弯曲 5）水平或垂直敷设的明配电线保护管，其水平或垂直安装的允许偏差为1.5‰，全长偏差不应大于管内径的1/2。 6）当金属保护管、金属盒、塑料管、盒（箱）混合使用时，金属电线保护管、盒（箱）必须与保护地线有可靠的电气连接。 7）钢管的内、外辟均作防腐处理。 8）钢管无折扁和裂缝，管内无铁屑及毛刺，切断口。 9）平整，管口光滑。 10）当管路螺纹连接时，螺纹长度不小于管接头长度的1/2，连接后，其螺蚊宜外露2—3扣，螺纹表面光滑，无缺损。 11）镀锌钢管和薄壁钢管采用螺纹连接，或套管紧定螺钉连接，不用熔焊连接。 12）暗配钢管与盒（箱）连接采用焊接连接，管口宜高出盒（箱）3-5mm，且焊后补涂防腐漆，明配钢管或暗配镀锌钢管与（箱）连接采用锁紧螺母或护圈帽固定，用锁纹紧螺母固定的管端螺纹宜外露，锁紧螺母2-3扣。 13）当黑色钢管采用螺纹连接时，连接处的两端应焊跨接地线或采用专用接地线卡跨接。 14）镀锌钢管或可挠金属电线保护管的跨接地线采用专用线卡跨接，不采用熔焊连接。 . . （5）配线 1）配线所采用的导线型号、规格应符合设计规定。当设计无规定时，不同敷设方式导线。 2）线芯的最小截面符合本规范的规定。 3）配线的布置符合设计的规定。当设计无规定时，室外绝缘导线与建筑物、构筑物之间的最小距离符合本规范的要求；室内绝缘导线之间的最小距离符合本规范的要求。 4）导线的连接应符合下列要求： A.当设计无特殊规定时，导线的芯线采用焊接、压板压接或套管连接。 B.截面为10mm2及以下的单股铜芯线和单股铝芯线可直接与设备、器具的端子连接。 C.截面为2.5m㎡及以下的多股铜芯线的线芯先拧紧搪锡或夺端子后再与设备、器具的端子连接。 D.多股铝芯线和截面大于2.5mm2折多股铜芯线的终端，除设备自带插接式端子外焊接或压接端子后再与设备、器具的端子连接。 E.锡焊连接的焊缝饱满，表面光滑；焊接无腐蚀性，焊接后清除残余焊剂。 F.剖开导线绝缘层时，不损伤芯线；芯线连接后，绝缘带包缠均匀紧密，其绝缘强度不低于导线原绝缘层的绝缘强度；在接线端子的根部与导线绝缘层间的空隙处，采用绝缘带包缠紧密。 5）入户在进入墙的一段采用额定电压不低于500V的绝缘导线；穿墙保护管和外侧，有防水弯头，且弯成滴水弧状后方可引入室内。 6）在顶棚内由接线盒引向器具的绝缘导线，采用可挠金属电线保护管或金属软管等的保护，导线无裸露部分。 7）对穿管敷设的绝缘导线，其额定电压不低于500V 8）室内穿线在建筑物抹灰、粉刷及地面工程结束后进行；穿线时，将电线保护管内的各水及杂物清除干净。 9）不同回路、不同电压等级和交流与直流的导线，不得穿在同一根管内，但下列几种情况或设计有特殊规定的除外。 A.电压为50V及以下的回路。 B.同一台设备的电机回路和无干扰要求的控制回路。 C.同一交流回路的导线应穿于同一钢管内。 D.导线在管内无接头和扭结，接头设在接线盒内。 . . E.管内导线包括绝缘层在内的总截面积不大于管子内空截面积的40%。 F.导线穿入钢管时，管口处应装投护线套保护导线；在不进入接线盒的垂直管口，穿入导线后应将管口密封。 G.当导线敷设于垂直管内时，符合规范的规定。 3、空调系统冷媒管的气密性试验 （1）气密性试验 从液侧管道、气侧管道加压到4.0MPa（不要超过4.0MPa），24小时内压力不下降时为合格。 （2）要观察压力是否下降 1）若无压力下降现象，即属合格； 2）如有压力下降，则应找到漏气处； 3）但如加压时温度和观察时的周围温度不同时，每1度会有0.1MPa之压力变化，故应修正，修正值（加压时温度-观察时温度）X0.1。 （3）检查漏气 1）听感检查； 2）手触检查； 3）肥皂水检查； （4）在气密性试验合格之后，应用氮气对整个系统进行吹洗 4、空调系统真空干燥 （1）气试压合格后要对系统进行真空干燥； （2）真空干燥要选用旋转式真空泵，使用前先检查真空泵的抽真空能力达到-100.7kPa,方可进行。 （3）顺序： 1）接上真空表将真空运转2小时以上（真空度应在-100.7kPa以上），如达不到应继续抽1小时如仍达不到应检查有无渗漏处。 2）达到-100.7kPa后，即可放置1小时，以真空表不上升为合格，如上升表明系统内有水分或有漏气口，应继续处理。 3）真空试验合格后，按计算的冷媒量加注，并打开阀门（注意抽真空时应从气管和液管两侧进行）。 5.多联变频家用中央空调系统调试 （1）启动电源前应执行 1）检查电源线布置是否正确； . . 2）当冷媒管长度超相应长度时，补充注入制冷剂； 3）打开气管截止阀充气； 4）打开液管截止阀充气； 5）测试绝缘； （2）打开主电源 1）系统试运行前打开电源开关6小时； 2）启动室内机； （3）操作检查 1）进入测试运行模式，开机30分钟恒温运行； 2）操作模式设置为制冷； 3）检查室外机风扇运行状态是否正常； 4）逐台操作室内机，检查室内机的连接状态是否正常； （4）测试 1）测量室内机的进气、排气温度； 2）测量室外机的绝缘电阻； 3）测量室外机的电压和电流； 4）测量室外机的进气、排气压力； 5）测量室外机的进气、排气温度； 6）测量室外机的压缩机频率；
