久益采煤机培训课件1. 简介久益采煤机是一种用于煤矿开采的机械设备，旨在提高采煤效率和安全性。
本课件将介绍久益采煤机的结构、工作原理、操作步骤和安全注意事项。
2. 结构久益采煤机主要由以下部分组成：•机身：采煤机主体部分，包括电动机、割煤器、输送带等。
•驱动系统：用于驱动采煤机的电动机和传动装置。
•刀齿系统：用于割取煤炭的部分，包括刀架、刀杆和刀齿。
•输送系统：用于将采煤机割取的煤炭输送出来的装置，包括输送带和输送机构。
3. 工作原理久益采煤机的工作原理如下：1.采煤机通过电动机驱动，使刀齿系统开始旋转。
2.刀齿系统的刀杆将刀齿插入煤炭中，进行割取。
3.割取的煤炭通过输送系统运送出来。
4. 操作步骤久益采煤机的操作步骤如下：1.启动采煤机前，确保周围没有人员，以保证安全。
2.打开采煤机的电源开关，启动电动机。
3.检查采煤机的刀齿系统是否正常工作。
4.将采煤机的输送带调整到适当的位置，保证煤炭能够顺利输送。
5.开始操作采煤机，按照需要调整刀齿系统的转速和位置，确保煤炭能够被割取和输送出来。
5. 安全注意事项使用久益采煤机时需注意以下安全事项：1.操作人员需经过培训，熟悉采煤机的结构和操作方法。
2.在操作采煤机前，需检查设备是否正常工作，确保各个部件是否安装牢固。
3.操作过程中，注意防止煤炭堆积，及时清理煤渣。
4.严禁将手或其他物体放入采煤机的刀齿系统中。
5.在操作过程中，注意周围环境的安全，确保没有人员靠近采煤机。
6.完成操作后，及时关闭采煤机的电源开关。
以上就是关于久益采煤机的培训课件内容，包括了久益采煤机的结构、工作原理、操作步骤和安全注意事项等方面的介绍。
通过本课件，希望能够使操作人员对久益采煤机有更加全面的了解，提高操作的效率和安全性。
采煤机常见故障及排除方法1、启动先导回路1.1 按下〝启动〞按钮，零件不举措。
1.2 启动后，机组不能自保。
1.3采煤机不能启动缺点的剖析及扫除1.4采煤机不起动1.5采机运转中用急停按钮停机后，解锁时自起动。
2、摇臂升降系统-----------------------------------------------92.1 开机后摇臂自动上升或下降。
2.2.摇臂上升或下降不举措。
2.3.采煤机不能升降缺点剖析及扫除3、端头站、遥控器-----------------------------------------------10 3.1 端头站、遥控器不举措3.2 端头站、遥控器误举措4、瓦斯断电仪、传感器------------------------------------------10 4.1．探头显示值不准确4.2．开机不自保，再开机显示瓦斯超限5、电机方面------------------------------------------------------115.1．温度接点断开,机器无法启动5.2.电机PT100损坏5.3 电机不启动缺点5.4电机起动后不自保5.5电机不转的缺点5.6牵引电机发热缺点5.7.电机轴承加油效果6、变频器缺点------------------------------------------------15 6.1 MOTOR STALL(7121)，电机堵转。
6.2 通讯缺点6.3 机器只能向一个方向牵引，无法换向6.4一开牵引机器就自动减速6.5 变频器其它罕见缺点参照〝变频器报警和缺点一览表〞。
6.6 四象限变频器出现FF51缺点6.7、电流缺点200% CURRENT6.8、电压缺点LOW LINK VOLT低DC线电压6.9、温渡过高缺点6.10、充电缺点6.11、通讯缺点COMM0—56.12、充电灯不亮6.13、主板缺点 DATA FAULT数据缺点，改换变频主控6.13变频器不能得电6.14变频器不能得电6.15..变频调速采煤机电控系统罕见缺点采煤机不能启动6.16.变频调速采煤机电控系统罕见缺点启动回路不自保6.17.变频调速采煤机电控系统罕见缺点端头站控制失灵6.18.变频调速采煤机电控系统罕见缺点摇臂升降不举措6.19.变频调速采煤机电控系统罕见缺点变频器送不上电6.20.变频调速采煤机电控系统罕见缺点牵引不能换向6.21.变频调速采煤机电控系统罕见缺点变频器过温缺点6.22.变频调速采煤机电控系统罕见缺点变频器电机或电缆短路缺点6.24.变频调速采煤机电控系统罕见缺点变频器输入连地6.23.变频调速采煤机电控系统罕见缺点变频器输入电源缺相6.24.变频调速采煤机电控系统罕见缺点变频器输入连地6.25.电牵引采煤机变频器缺点剖析与处置7、电源晶体管缺点-------------------------------------------------338、遥控器缺点----------------------------------------------------349、采机不能牵引---------------------------------------------------35 9.1.牵启控制：9.2.加减速控制：9.3.左右方向控制：9.4.采煤机升降控制局部：10、保送机不起动-----------------------------------------------3111、采煤机运转中的罕见缺点-------------------------------------3211.1采煤机正常牵引进程中，突然主机跳电。

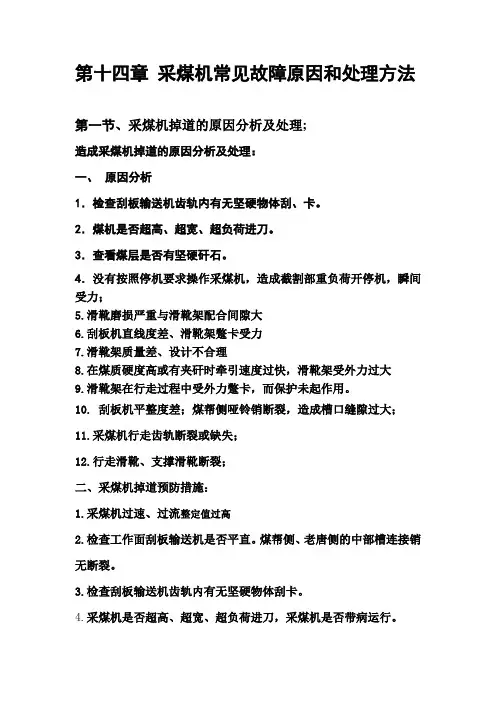

第十四章采煤机常见故障原因和处理方法第一节、采煤机掉道的原因分析及处理;造成采煤机掉道的原因分析及处理：一、原因分析1．检查刮板输送机齿轨内有无坚硬物体刮、卡。
2．煤机是否超高、超宽、超负荷进刀。
3．查看煤层是否有坚硬矸石。
4．没有按照停机要求操作采煤机，造成截割部重负荷开停机，瞬间受力；5.滑靴磨损严重与滑靴架配合间隙大6.刮板机直线度差、滑靴架蹩卡受力7.滑靴架质量差、设计不合理8.在煤质硬度高或有夹矸时牵引速度过快，滑靴架受外力过大9.滑靴架在行走过程中受外力蹩卡，而保护未起作用。
10. 刮板机平整度差；煤帮侧哑铃销断裂，造成槽口缝隙过大；11.采煤机行走齿轨断裂或缺失；12.行走滑靴、支撑滑靴断裂；二、采煤机掉道预防措施：1.采煤机过速、过流整定值过高2.检查工作面刮板输送机是否平直。
煤帮侧、老唐侧的中部槽连接销无断裂。
3.检查刮板输送机齿轨内有无坚硬物体刮卡。
4.采煤机是否超高、超宽、超负荷进刀，采煤机是否带病运行。
5.查看煤层是否有坚硬矸石，适当降低牵引速度。
6.检查煤壁机道内有无刮板等铁质杂物存在，齿轨是否变形。
7.检查机械部分其他部件有无损伤，配合是否正常。
8.更换磨损超限的导向滑靴、支撑滑靴。
9.将作业场所刮板机部件认真检查，确保刮板机完好。
10.将作业场所杂物及工器具清理干净，保证采煤机刮板机运行条件良好。
11、根据工作面的地质条件选择合适的牵引速度。
12.严把零部件的进货验收关，杜绝三无产品。
第二节：采煤机截割部的拆除作业:采煤机截割部拆除作业；1.拆除滚筒外端盖。
2.拆除滚筒端盘侧冷却喷雾水管及接头。
3.拆除滚筒端盘侧紧固螺栓。
4.将滚筒用5T倒链固定到伸缩梁千斤座上。
5.打出伸缩梁，将滚筒从截割部滚筒座上拉出固定到可靠位置将截割部调整到合适的拆卸高度，将行星头用枕木垫实。
6.用专用工具将调高千斤摇臂侧销轴取出。
7.用专用工具将摇臂与行走箱固定短绞轴取出。
8.用倒链将摇臂行星头及截割部电机固定在支架可靠位置。
采煤机常见故障及排除方法（电气部分）1、启动先导回路1.1 按下“启动”按钮，整机不动作。
1.2 启动后，机组不能自保。
1.3采煤机不能启动故障的分析及排除1.4采煤机不起动1.5采机运行中用急停按钮停机后，解锁时自起动。
2、摇臂升降系统-----------------------------------------------92.1 开机后摇臂自动上升或下降。
2.2.摇臂上升或下降不动作。
2.3.采煤机不能升降故障分析及排除3、端头站、遥控器-----------------------------------------------10 3.1 端头站、遥控器不动作3.2 端头站、遥控器误动作4、瓦斯断电仪、传感器------------------------------------------10 4.1．探头显示值不准确4.2．开机不自保，再开机显示瓦斯超限5、电机方面------------------------------------------------------115.1．温度接点断开,机器无法启动5.2.电机PT100损坏5.3 电机不启动故障5.4电机起动后不自保5.5电机不转的故障5.6牵引电机发热故障5.7.电机轴承加油问题6、变频器故障------------------------------------------------15 6.1 MOTOR STALL(7121)，电机堵转。
6.2 通讯故障6.3 机器只能向一个方向牵引，无法换向6.4一开牵引机器就自动加速6.5 变频器其它常见故障参照“变频器报警和故障一览表”。
6.6 四象限变频器出现FF51故障6.7、电流故障200% CURRENT6.8、电压故障LOW LINK VOLT低DC线电压6.9、温度过高故障6.10、充电故障6.11、通信故障COMM0—56.12、充电灯不亮6.13、主板故障 DATA FAULT数据故障，更换变频主控6.13变频器不能得电6.14变频器不能得电6.15..变频调速采煤机电控系统常见故障采煤机不能启动6.16.变频调速采煤机电控系统常见故障启动回路不自保6.17.变频调速采煤机电控系统常见故障端头站控制失灵6.18.变频调速采煤机电控系统常见故障摇臂升降不动作6.19.变频调速采煤机电控系统常见故障变频器送不上电6.20.变频调速采煤机电控系统常见故障牵引不能换向6.21.变频调速采煤机电控系统常见故障变频器过温故障6.22.变频调速采煤机电控系统常见故障变频器电机或电缆短路故障6.24.变频调速采煤机电控系统常见故障变频器输出连地6.23.变频调速采煤机电控系统常见故障变频器输入电源缺相6.24.变频调速采煤机电控系统常见故障变频器输出连地6.25.电牵引采煤机变频器故障分析与处理7、电源晶体管故障-------------------------------------------------338、遥控器故障----------------------------------------------------349、采机不能牵引---------------------------------------------------35 9.1.牵启控制：9.2.加减速控制：9.3.左右方向控制：9.4.采煤机升降控制部分：10、输送机不起动-----------------------------------------------3111、采煤机运行中的常见故障-------------------------------------3211.1采煤机正常牵引过程中，突然主机跳电。
第十四章采煤机常见故障原因和处理方法第一节、采煤机掉道的原因分析及处理;造成采煤机掉道的原因分析及处理：一、原因分析1．检查刮板输送机齿轨内有无坚硬物体刮、卡。
2．煤机是否超高、超宽、超负荷进刀。
3．查看煤层是否有坚硬矸石。
4．没有按照停机要求操作采煤机，造成截割部重负荷开停机，瞬间受力；5.滑靴磨损严重与滑靴架配合间隙大6.刮板机直线度差、滑靴架蹩卡受力7.滑靴架质量差、设计不合理8.在煤质硬度高或有夹矸时牵引速度过快，滑靴架受外力过大9.滑靴架在行走过程中受外力蹩卡，而保护未起作用。
10.刮板机平整度差；煤帮侧哑铃销断裂，造成槽口缝隙过大；11.采煤机行走齿轨断裂或缺失；12.行走滑靴、支撑滑靴断裂；二、采煤机掉道预防措施：1.采煤机过速、过流整定值过高2.检查工作面刮板输送机是否平直。
煤帮侧、老唐侧的中部槽连接销无断裂。
3.检查刮板输送机齿轨内有无坚硬物体刮卡。
4.采煤机是否超高、超宽、超负荷进刀，采煤机是否带病运行。
5.查看煤层是否有坚硬矸石，适当降低牵引速度。
6.检查煤壁机道内有无刮板等铁质杂物存在，齿轨是否变形。
7.检查机械部分其他部件有无损伤，配合是否正常。
8.更换磨损超限的导向滑靴、支撑滑靴。
9.将作业场所刮板机部件认真检查，确保刮板机完好。
10.将作业场所杂物及工器具清理干净，保证采煤机刮板机运行条件良好。
11、根据工作面的地质条件选择合适的牵引速度。
12.严把零部件的进货验收关，杜绝三无产品。
第二节：采煤机截割部的拆除作业:采煤机截割部拆除作业；1.拆除滚筒外端盖。
2.拆除滚筒端盘侧冷却喷雾水管及接头。
3.拆除滚筒端盘侧紧固螺栓。
4.将滚筒用5T倒链固定到伸缩梁千斤座上。
5.打出伸缩梁，将滚筒从截割部滚筒座上拉出固定到可靠位置将截割部调整到合适的拆卸高度，将行星头用枕木垫实。
6.用专用工具将调高千斤摇臂侧销轴取出。
7.用专用工具将摇臂与行走箱固定短绞轴取出。
8.用倒链将摇臂行星头及截割部电机固定在支架可靠位置。
