减速机高速齿轮轴断裂失效分析

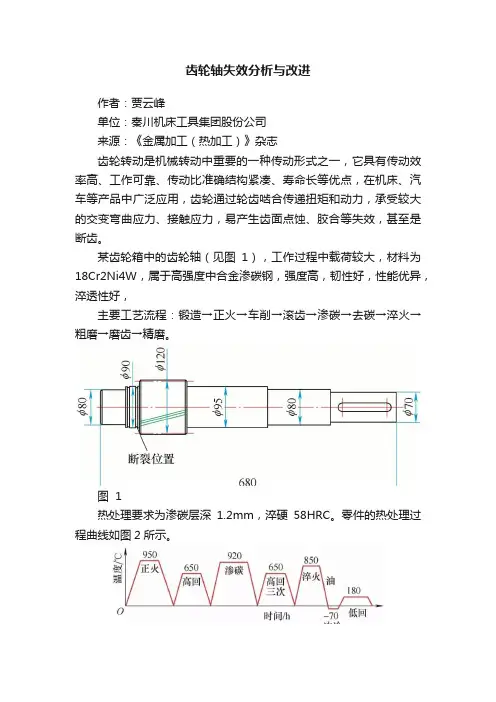

齿轮轴失效分析与改进作者：贾云峰单位：秦川机床工具集团股份公司来源：《金属加工（热加工）》杂志齿轮转动是机械转动中重要的一种传动形式之一，它具有传动效率高、工作可靠、传动比准确结构紧凑、寿命长等优点，在机床、汽车等产品中广泛应用，齿轮通过轮齿啮合传递扭矩和动力，承受较大的交变弯曲应力、接触应力，易产生齿面点蚀、胶合等失效，甚至是断齿。

某齿轮箱中的齿轮轴（见图1），工作过程中载荷较大，材料为18Cr2Ni4W，属于高强度中合金渗碳钢，强度高，韧性好，性能优异，淬透性好，主要工艺流程：锻造→正火→车削→滚齿→渗碳→去碳→淬火→粗磨→磨齿→精磨。

图 1热处理要求为渗碳层深1.2mm，淬硬58HRC。

零件的热处理过程曲线如图2所示。

图 2其中一根齿轮轴使用一年后就发生断裂，齿部完好，在φ90mm 外圆与齿部之间发生断裂。

我们对断裂的轴进行了分析，从齿轮设计、机械加工、热处理等方面提出改进意见，以避免类似情况再次发生。

2.裂纹分析（1）化学成分断裂零件取试样进行化学成分分析，如附表所示，成分符合标准。

18Cr2Ni4W钢化学成分（质量分数）（%）（2）硬度检测表面硬度59～60HRC，心部硬度42～44HRC，符合技术要求。

（3）断口形态图3为断口的形貌。

图 31.裂纹源2.裂纹扩展区3.瞬间断裂区（4）断口分析断口存在典型的贝壳状花纹，从断口的宏观形貌看，断口由3个具有不同特征的区域组成，1区域为裂纹源，呈半月形，表面黑色，面积约为6mm2；2区域为裂纹扩展区，表面呈细致的瓷状；3区域为瞬间断裂区，形貌粗糙，凹凸较大，具有放射状条纹，约占总面积的50%。

属于典型的疲劳裂纹断口。

该齿轮轴断裂发生在沉割槽处，断面上有一小块黑色区域1，表明此处裂纹发生较早，仔细观察零件的断裂处，沉割槽内光洁度很差，有很深的加工刀痕，在热处理过程中此处产生了一个小裂纹，裂纹表面在加热、冷却过程中被氧化，因此呈黑色。

裂纹处于沉割槽内，难以被发现。
