2.4GHZ微带渐变阻抗变换器设计报告

微波实验报告之前⽹上下的学长学姐的报告有很多不靠谱,但是调谐都要调到中⼼频率上,否则都不对,还有⽼师验收的时候如果⾃⼰⼼情很不好,只要她发现⼀点错误就会坚定的认为不是⾃⼰做的,所以⼀定要确保没有错误,原理⼀定要弄清楚.愿后来⼈好运~~~实验2 微带分⽀线匹配器⼀．实验⽬的：1．熟悉⽀节匹配的匹配原理2．了解微带线的⼯作原理和实际应⽤3．掌握Smith图解法设计微带线匹配⽹络⼆．实验原理：1.⽀节匹配器随着⼯作频率的提⾼及相应波长的减⼩，分⽴元件的寄⽣参数效应就变得更加明显，当波长变得明显⼩于典型的电路元件长度时，分布参数元件替代分⽴元件⽽得到⼴泛应⽤。

因此，在频率⾼达GHz以上时，在负载和传输线之间并联或串联分⽀短截线，代替分⽴的电抗元件，实现阻抗匹配⽹络。

常⽤的匹配电路有：⽀节匹配器，四分之⼀波长阻抗变换器，指数线匹配器等。

⽀节匹配器分单⽀节、双⽀节和三⽀节匹配。

这类匹配器是在主传输线并联适当的电纳（或串联适当的电抗），⽤附加的反射来抵消主传输线上原来的反射波，以达到匹配的⽬的。

此电纳或电抗元件常⽤⼀终端短路或开路段构成。

本次实验主要是研究了微带分⽀线匹配器中的单⽀节匹配器和双⽀节匹配器，我都采⽤了短路模型，这类匹配器主要是在主传输线上并联上适当的电纳，⽤附加的反射来抵消主传输线上原来的反射波。

单⽀节调谐时，其中有两个可调参量：距离d和由并联开路或短路短截线提供的电纳。

匹配的基本思想是选择d ，使其在距离负载d处向主线看去的导纳Y是Y0+JB形式。

然后，此短截线的电纳选择为-JB，然后利⽤Smith圆图和Txline，根据该电纳值确定分⽀短截线的长度，这样就达到匹配条件。

双⽀节匹配器，⽐单⽀节匹配器增加了⼀⽀节，改进了单⽀节匹配器需要调节⽀节位置的不⾜，只需调节两个分⽀线长度，就能够达到匹配，但需要注意的是，由于双⽀节匹配器不是对任意负载阻抗都能匹配，所以不能在匹配禁区内。

2.微带线从微波制造的观点看，这种调谐电路是⽅便的，因为不需要集总元件，⽽且并联调谐短截线特别容易制成微带线或带状线形式。

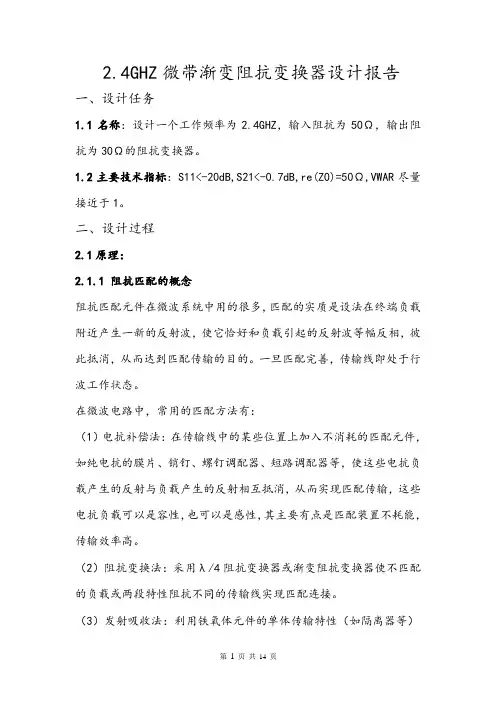

2.4GHZ微带渐变阻抗变换器设计报告一、设计任务1.1名称：设计一个工作频率为2.4GHZ，输入阻抗为50Ω，输出阻抗为30Ω的阻抗变换器。

1.2主要技术指标：S11<-20dB,S21<-0.7dB,re(Z0)=50Ω,VWAR尽量接近于1。

二、设计过程2.1原理：2.1.1 阻抗匹配的概念阻抗匹配元件在微波系统中用的很多，匹配的实质是设法在终端负载附近产生一新的反射波，使它恰好和负载引起的反射波等幅反相，彼此抵消，从而达到匹配传输的目的。

一旦匹配完善，传输线即处于行波工作状态。

在微波电路中，常用的匹配方法有：（1）电抗补偿法：在传输线中的某些位置上加入不消耗的匹配元件，如纯电抗的膜片、销钉、螺钉调配器、短路调配器等，使这些电抗负载产生的反射与负载产生的反射相互抵消，从而实现匹配传输，这些电抗负载可以是容性，也可以是感性，其主要有点是匹配装置不耗能，传输效率高。

（2）阻抗变换法：采用λ/4阻抗变换器或渐变阻抗变换器使不匹配的负载或两段特性阻抗不同的传输线实现匹配连接。

（3）发射吸收法：利用铁氧体元件的单体传输特性（如隔离器等）将不匹配负载产生的反射波吸收掉。

传输线的核心问题之一是功率传输。

对一个由信号源、传输线和负载构成的系统，希望信号源在输出最大功率的同时负载能全部吸收，以实现高效稳定的传输。

这就要求信号源内阻与传输线阻抗实现共轭匹配，同时要求负载与传输线实现无反射匹配。

2.1.2 阻抗匹配的方法阻抗匹配的方法是在负载与传输线之间接入匹配器，使其输入阻抗作为等效负载与传输线的特性阻抗相等。

图3-1 阻抗匹配匹配器是一个两端口的微波元件，要求可调以适应不同负载，其本身不能有功率损耗，应由电抗元件构成。

匹配阻抗的原理是产生一种新的反射波来抵消实负载的反射波(二者等幅反相)，即“补偿原理”。

常用的匹配器有有λ/4阻抗变换换器和支节匹配器。

本论文主要采用λ/4阻抗变换器。

2.1.3 λ/4阻抗变换器λ/ 4阻抗变换器是特征阻抗通常与主传输线不同、长度为λ/ 4的传输线段，它可以用于负载阻抗或信号源内阻与传输线的匹配，以保证最大功率的传输；此外，在微带电路中，将两段不同特性阻抗的微带线连接在一起是为了避免线间反射，也应在两者之间加四分之一波长变阻器。

微波技术虚拟实验报告一、实验名称微波低通滤波器二、设计要求设计一个切比雪夫式微波低通滤波器，技术指标为：截止频率f c=2.2GHz，在通带内最大波纹L Ar=0.2dB，S11小于-16dB；在阻带频率f s=4GHz处，阻带衰减L As是不小于30 dB。

输入，输出端特性阻抗Z0=50Ω。

方法一：用微带线实现，基片厚度H=800um，T=10um，相对介电常数εr=9.0；高阻抗线特性阻抗Zoh =106Ω，低阻抗线Z01=10Ω。

方法二：用同轴线实现，其外导体直径为D0=16mm；高阻抗线特性阻抗Zoh=138Ω；低阻抗线内，外导体间相对介电常数εr =2.54，低阻抗线特性阻抗Z01=1。

确定滤波器的结构尺寸，测量滤波器的参数S11，S21，进行适当调节，使之达到最佳。

记录滤波器的最终结构尺寸，总结设计，调节经验。

三、实验仪器硬件：PC机软件：Microwave Office软件四、设计步骤1.确定原型滤波器生成原形滤波器时，在参数定义页设置N:5 元件数目为5；FC:2.2 截止频率为2.2GHz；PP:Ripple(dB) 带内参数为波纹衰减PV:0.2 波纹衰减值为0.2dBRS:50 输入端特性阻抗为50ΩRL:50 输出端特性阻抗为50Ω生成名为Fliter的原形滤波器的原理图，以及相关的测量图，优化项。

最终得到电路图，如下所示：设置工作频率，分析后得到滤波器相应结果，包括S11，S21参数。

设置优化目标，即f <2.2GHz时，S11<-16dB，S21 >-0.2dB; f >4GHz, S21<-30Db;目标设定完成后进行优化。

优化结束后，得到滤波器相应结果，包括S11，S21参数，如下图所示：五、实验数据记录1.根据优化结果，将原型滤波器的各个已优化的参数值填入表1，如下所示：2.计算滤波器的实际尺寸(1)微带线结构○1高阻抗线先计算高抗阻线的宽度。

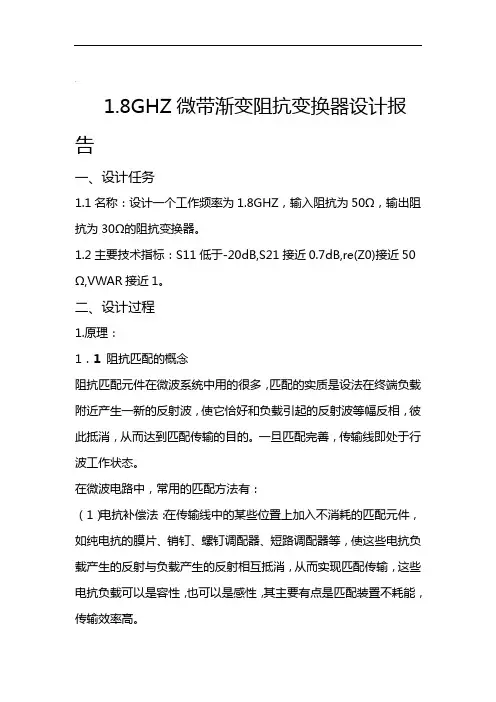

.1.8GHZ微带渐变阻抗变换器设计报告一、设计任务1.1名称：设计一个工作频率为1.8GHZ，输入阻抗为50Ω，输出阻抗为30Ω的阻抗变换器。

1.2主要技术指标：S11低于-20dB,S21接近0.7dB,re(Z0)接近50Ω,VWAR接近1。

二、设计过程1.原理：1．1 阻抗匹配的概念阻抗匹配元件在微波系统中用的很多，匹配的实质是设法在终端负载附近产生一新的反射波，使它恰好和负载引起的反射波等幅反相，彼此抵消，从而达到匹配传输的目的。

一旦匹配完善，传输线即处于行波工作状态。

在微波电路中，常用的匹配方法有：（1）电抗补偿法：在传输线中的某些位置上加入不消耗的匹配元件，如纯电抗的膜片、销钉、螺钉调配器、短路调配器等，使这些电抗负载产生的反射与负载产生的反射相互抵消，从而实现匹配传输，这些电抗负载可以是容性，也可以是感性，其主要有点是匹配装置不耗能，传输效率高。

（2）阻抗变换法：采用λ/4阻抗变换器或渐变阻抗变换器使不匹配的负载或两段特性阻抗不同的传输线实现匹配连接。

（3）发射吸收法：利用铁氧体元件的单体传输特性（如隔离器等）'..将不匹配负载产生的反射波吸收掉。

传输线的核心问题之一是功率传输。

对一个由信号源、传输线和负载构成的系统，希望信号源在输出最大功率的同时负载能全部吸收，以实现高效稳定的传输。

这就要求信号源内阻与传输线阻抗实现共轭匹配，同时要求负载与传输线实现无反射匹配。

1.2.阻抗匹配的方法阻抗匹配的方法是在负载与传输线之间接入匹配器，使其输入阻抗作为等效负载与传输线的特性阻抗相等。

阻抗匹配图3-1匹配器是一个两端口的微波元件，要求可调以适应不同负载，其本身不能有功率损耗，应由电抗元件构成。

匹配阻抗的原理是产生一种新的反射波来抵消实负载的反射波(二者等幅反相)，即“补偿原理”。

常用的匹配器有有λ/4阻抗变换换器和支节匹配器。

本论文主要采用λ/4阻抗变换器。

1.3 . λ/4阻抗变换器λ/ 4阻抗变换器是特征阻抗通常与主传输线不同、长度为λ/ 4的传输线段，它可以用于负载阻抗或信号源内阻与传输线的匹配，以保'. .证最大功率的传输；此外，在微带电路中，将两段不同特性阻抗的微带线连接在一起是为了避免线间反射，也应在两者之间加四分之一波长变阻器。
