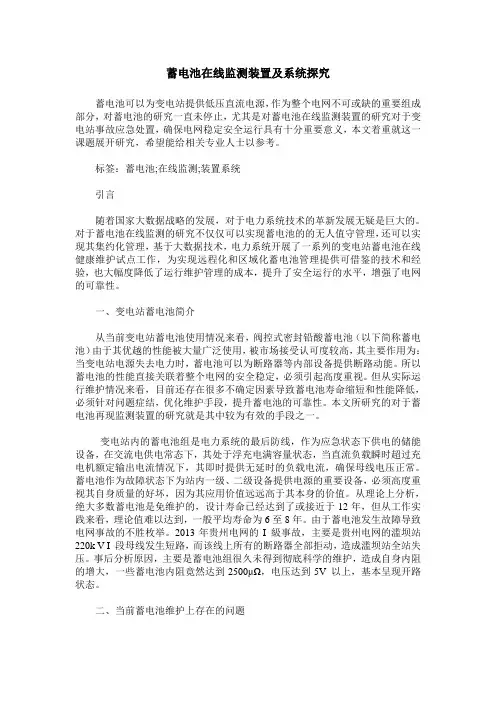

蓄电池在线监测装置及系统探究蓄电池可以为变电站提供低压直流电源，作为整个电网不可或缺的重要组成部分，对蓄电池的研究一直未停止，尤其是对蓄电池在线监测装置的研究对于变电站事故应急处置，确保电网稳定安全运行具有十分重要意义，本文着重就这一课题展开研究，希望能给相关专业人士以参考。

标签：蓄电池;在线监测;装置系统引言随着国家大数据战略的发展，对于电力系统技术的革新发展无疑是巨大的。

对于蓄电池在线监测的研究不仅仅可以实现蓄电池的的无人值守管理，还可以实现其集约化管理，基于大数据技术，电力系统开展了一系列的变电站蓄电池在线健康维护试点工作，为实现远程化和区域化蓄电池管理提供可借鉴的技术和经验，也大幅度降低了运行维护管理的成本，提升了安全运行的水平，增强了电网的可靠性。

一、变电站蓄电池简介从当前变电站蓄电池使用情况来看，阀控式密封铅酸蓄电池（以下简称蓄电池）由于其优越的性能被大量广泛使用，被市场接受认可度较高，其主要作用为：当变电站电源失去电力时，蓄电池可以为断路器等内部设备提供断路动能。

所以蓄电池的性能直接关联着整个电网的安全稳定，必须引起高度重视。

但从实际运行维护情况来看，目前还存在很多不确定因素导致蓄电池寿命缩短和性能降低，必须针对问题症结，优化维护手段，提升蓄电池的可靠性。

本文所研究的对于蓄电池再现监测装置的研究就是其中较为有效的手段之一。

变电站内的蓄电池组是电力系统的最后防线，作为应急状态下供电的储能设备，在交流电供电常态下，其处于浮充电满容量状态，当直流负载瞬时超过充电机额定输出电流情况下，其即时提供无延时的负载电流，确保母线电压正常。

蓄电池作为故障状态下为站内一级、二级设备提供电源的重要设备，必须高度重视其自身质量的好坏，因为其应用价值远远高于其本身的价值。

从理论上分析，绝大多数蓄电池是免维护的，设计寿命已经达到了或接近于12年，但从工作实践来看，理论值难以达到，一般平均寿命为6至8年。

由于蓄电池发生故障导致电网事故的不胜枚举。

蓄电池在线监测系统
蓄电池是动力系统的重要组成部分,通常采用人工巡检的方式监测蓄电池,这种方式工作效率低、产生费用高且难维护。

以上局面促使蓄电池在线监测系统的产生，大大方便了对蓄电池的管理与维护。

1。

为什么进行蓄电池在线监测?
(1)随着科技的进步和生产工艺的不断提升，铅酸蓄电池的容量、效率、寿命和易于维护性都有了显著的提升，但蓄电池并未是真正“免维护”。

（2）一般机房电池是由于其中一节电池裂化后未妥善管理，电池急剧恶化导致爆炸着火。

（3）由于电池是串联及并联在使用，只要一节着火燃烧整片瞬间会蔓延开来，导致大的火灾事故。

2.对蓄电池监测什么内容?
（1)通过蓄电池在线监测仪监测表面温度、电压，有效防止电池热失控。

(2）通过蓄电池在线监测仪监测鼓包状态、内阻，及时发现问题电池。

3。

蓄电池在线监测能解决什么问题？
（1）预防事故的发生，通过在线监控蓄电池可以提前预警，管理可控;
（2）在线24小时监测，实现对蓄电池组无人值守，测量数据更准确，随时掌握电池状况，减少人工维护量；
（3)可实现网络化自动化集中实时监控、远程维护管理及故障预警通知；（4）可积累不同品牌电池的运行数据,通过大数据分析可实现今后产品选型；（5)同时节省大量的人力、物力。

蓄电池在线监测系统,大大减轻了人工巡检的经济成本，做到有效检测管理，才方便开展高效运维，实现价值最大化。

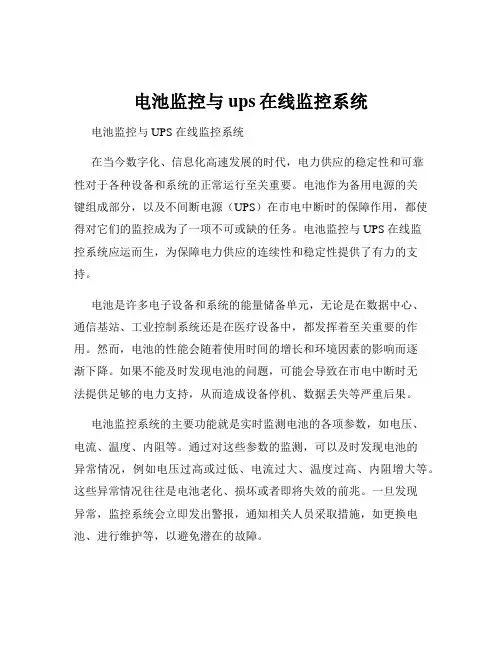

电池监控与ups在线监控系统电池监控与 UPS 在线监控系统在当今数字化、信息化高速发展的时代，电力供应的稳定性和可靠性对于各种设备和系统的正常运行至关重要。

电池作为备用电源的关键组成部分，以及不间断电源（UPS）在市电中断时的保障作用，都使得对它们的监控成为了一项不可或缺的任务。

电池监控与 UPS 在线监控系统应运而生，为保障电力供应的连续性和稳定性提供了有力的支持。

电池是许多电子设备和系统的能量储备单元，无论是在数据中心、通信基站、工业控制系统还是在医疗设备中，都发挥着至关重要的作用。

然而，电池的性能会随着使用时间的增长和环境因素的影响而逐渐下降。

如果不能及时发现电池的问题，可能会导致在市电中断时无法提供足够的电力支持，从而造成设备停机、数据丢失等严重后果。

电池监控系统的主要功能就是实时监测电池的各项参数，如电压、电流、温度、内阻等。

通过对这些参数的监测，可以及时发现电池的异常情况，例如电压过高或过低、电流过大、温度过高、内阻增大等。

这些异常情况往往是电池老化、损坏或者即将失效的前兆。

一旦发现异常，监控系统会立即发出警报，通知相关人员采取措施，如更换电池、进行维护等，以避免潜在的故障。

电压是电池监控中的一个重要参数。

正常情况下，电池的电压应该在一个特定的范围内。

如果电压过高，可能会导致电池过充电，从而缩短电池的使用寿命；如果电压过低，则可能意味着电池已经过度放电，或者存在内部短路等问题。

电流的监测也同样重要。

过大的电流可能会导致电池发热，甚至引发火灾等安全事故；而过小的电流则可能表示电池的充电或放电过程存在异常。

温度对电池的性能和寿命有着显著的影响。

高温会加速电池内部的化学反应，导致电池老化速度加快；低温则会降低电池的放电能力。

因此，电池监控系统通常会配备温度传感器，实时监测电池的温度，并在温度异常时发出警报。

内阻是反映电池健康状况的一个重要指标。

随着电池的使用，内阻会逐渐增大。

当内阻增大到一定程度时，电池的性能会明显下降，无法满足正常的使用需求。

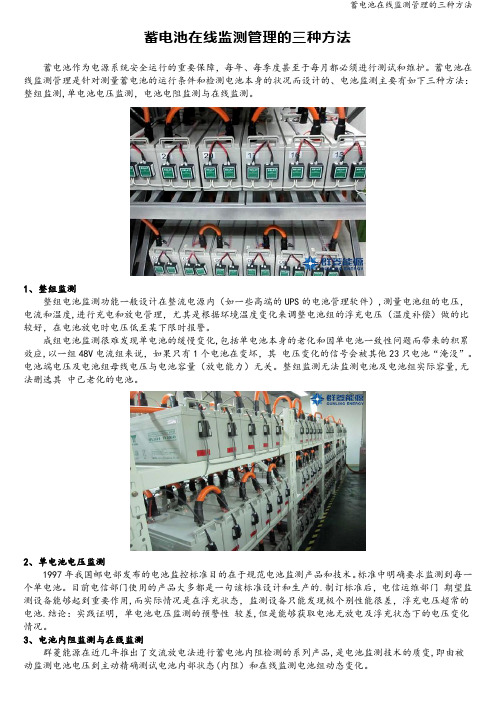

蓄电池在线监测管理的三种方法蓄电池作为电源系统安全运行的重要保障，每年、每季度甚至于每月都必须进行测试和维护。

蓄电池在线监测管理是针对测量蓄电池的运行条件和检测电池本身的状况而设计的、电池监测主要有如下三种方法：整组监测,单电池电压监测，电池电阻监测与在线监测。

1、整组监测整组电池监测功能一般设计在整流电源内（如一些高端的UPS的电池管理软件）,测量电池组的电压，电流和温度,进行充电和放电管理，尤其是根据环境温度变化来调整电池组的浮充电压（温度补偿）做的比较好，在电池放电时电压低至某下限时报警。

成组电池监测很难发现单电池的缓慢变化,包括单电池本身的老化和因单电池一致性问题而带来的积累效应,以一组48V电流组来说，如果只有1个电池在变坏，其电压变化的信号会被其他23只电池“淹没”。

电池端电压及电池组母线电压与电池容量（放电能力）无关。

整组监测无法监测电池及电池组实际容量,无法删选其中已老化的电池。

2、单电池电压监测1997年我国邮电部发布的电池监控标准目的在于规范电池监测产品和技术。

标准中明确要求监测到每一个单电池。

目前电信部门使用的产品大多都是一句该标准设计和生产的.制订标准后，电信运维部门期望监测设备能够起到重要作用,而实际情况是在浮充状态，监测设备只能发现极个别性能很差，浮充电压超常的电池.结论：实践证明，单电池电压监测的预警性较差,但是能够获取电池无放电及浮充状态下的电压变化情况。

3、电池内阻监测与在线监测群菱能源在近几年推出了交流放电法进行蓄电池内阻检测的系列产品,是电池监测技术的质变,即由被动监测电池电压到主动精确测试电池内部状态(内阻）和在线监测电池组动态变化。

群菱能源是一家专注于蓄电池检测维护、在线监测技术领域方面产品的开发﹑生产、销售的高科技公司，为全球后备电源用户提供高性能的、可靠的、稳定的蓄电池在线监测产品及优质的服务。

已为国内外的数据中心、电力变电站、电厂、通信机房、通信基站等提供数以万计的蓄电池在线监测系统。

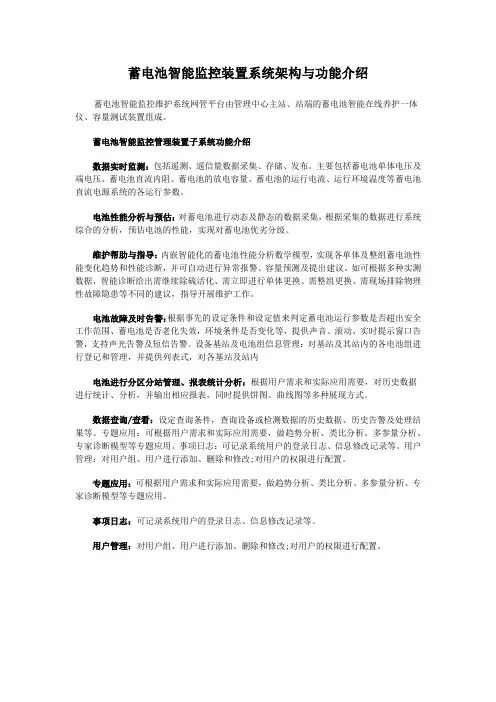

蓄电池智能监控装置系统架构与功能介绍蓄电池智能监控维护系统网管平台由管理中心主站、站端的蓄电池智能在线养护一体仪、容量测试装置组成。

蓄电池智能监控管理装置子系统功能介绍数据实时监测：包括遥测、遥信量数据采集、存储、发布。

主要包括蓄电池单体电压及端电压、蓄电池直流内阻、蓄电池的放电容量、蓄电池的运行电流、运行环境温度等蓄电池直流电源系统的各运行参数。

电池性能分析与预估：对蓄电池进行动态及静态的数据采集，根据采集的数据进行系统综合的分析，预估电池的性能，实现对蓄电池优劣分级。

维护帮助与指导：内嵌智能化的蓄电池性能分析数学模型，实现各单体及整组蓄电池性能变化趋势和性能诊断，并可自动进行异常报警、容量预测及提出建议。

如可根据多种实测数据，智能诊断给出需继续除硫活化、需立即进行单体更换、需整组更换、需现场排除物理性故障隐患等不同的建议，指导开展维护工作。

电池故障及时告警：根据事先的设定条件和设定值来判定蓄电池运行参数是否超出安全工作范围、蓄电池是否老化失效，环境条件是否变化等，提供声音、滚动、实时提示窗口告警，支持声光告警及短信告警。

设备基站及电池组信息管理：对基站及其站内的各电池组进行登记和管理，并提供列表式，对各基站及站内电池进行分区分站管理、报表统计分析：根据用户需求和实际应用需要，对历史数据进行统计、分析，并输出相应报表，同时提供饼图、曲线图等多种展现方式。

数据查询/查看：设定查询条件，查询设备或检测数据的历史数据、历史告警及处理结果等。

专题应用：可根据用户需求和实际应用需要，做趋势分析、类比分析、多参量分析、专家诊断模型等专题应用。

事项日志：可记录系统用户的登录日志、信息修改记录等。

用户管理：对用户组、用户进行添加、删除和修改;对用户的权限进行配置。

专题应用：可根据用户需求和实际应用需要，做趋势分析、类比分析、多参量分析、专家诊断模型等专题应用。

事项日志：可记录系统用户的登录日志、信息修改记录等。

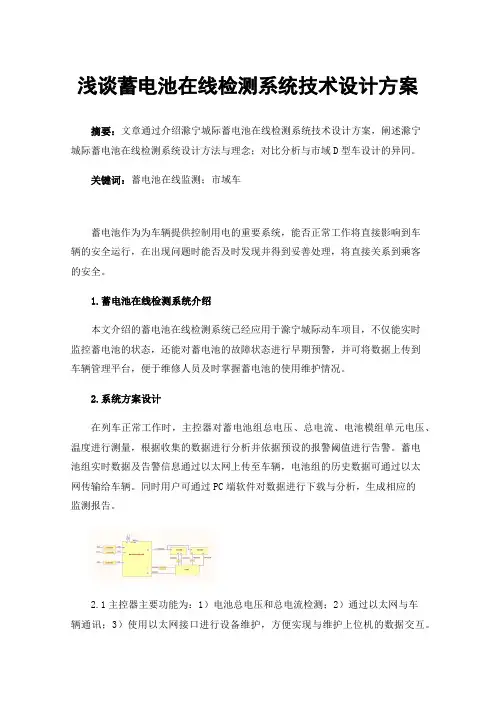

浅谈蓄电池在线检测系统技术设计方案摘要：文章通过介绍滁宁城际蓄电池在线检测系统技术设计方案，阐述滁宁城际蓄电池在线检测系统设计方法与理念；对比分析与市域D型车设计的异同。

关键词：蓄电池在线监测；市域车蓄电池作为为车辆提供控制用电的重要系统，能否正常工作将直接影响到车辆的安全运行，在出现问题时能否及时发现并得到妥善处理，将直接关系到乘客的安全。

1.蓄电池在线检测系统介绍本文介绍的蓄电池在线检测系统已经应用于滁宁城际动车项目，不仅能实时监控蓄电池的状态，还能对蓄电池的故障状态进行早期预警，并可将数据上传到车辆管理平台，便于维修人员及时掌握蓄电池的使用维护情况。

2.系统方案设计在列车正常工作时，主控器对蓄电池组总电压、总电流、电池模组单元电压、温度进行测量，根据收集的数据进行分析并依据预设的报警阈值进行告警。

蓄电池组实时数据及告警信息通过以太网上传至车辆，电池组的历史数据可通过以太网传输给车辆。

同时用户可通过PC端软件对数据进行下载与分析，生成相应的监测报告。

2.1主控器主要功能为：1）电池总电压和总电流检测；2）通过以太网与车辆通讯；3）使用以太网接口进行设备维护，方便实现与维护上位机的数据交互。

2.2采集盒：组电压和温度检测接入采集盒，采集盒通过RS485将检测到的数据传输给到主控器。

终端器主要功能为：采集电池组电压和温度检测；1路RS485通讯。

2.3线缆布置：采集电缆通过OT端子与电池极柱体连接，再集中到电气柜的主控器。

端子与电池极柱体连接示意图如下所示2.4采集点布置：电压采样节点布置和温度采样节点的布置如图所示；其中红点：同时采集电压和温度的复合采集点；黄点：只采集电压的采集点。

2.5电流传感器：采用莱姆的霍尔电流传感器LT 308-S6，电流传感器与主控器相连，利用两个M4的螺钉安装在蓄电池电路主回路中。

2.6故障报警：主控器检测主要的报警类型有：①电池组电压过低；②电池组电压过高；③电池组区域过温；④电池组充电过流；⑤电池组放电过流；⑥单组电池电压超压；⑦单组电池电压低压。

通信用铅酸蓄电池在线监控技术要求及测试方法通信用铅酸蓄电池的在线监控技术要求及测试方法：一、引言通信用铅酸蓄电池是现代通信系统中的重要配套设备，其稳定运行对于保障通信系统的正常运行至关重要。

然而，铅酸蓄电池在长期使用过程中可能会出现寿命衰退、容量下降等问题。

为了及时发现和解决这些问题，提高电池的可靠性和使用寿命，需要实施在线监控技术。

本文将介绍通信用铅酸蓄电池在线监控技术的要求及测试方法。

二、在线监控技术要求1.实时监控：在线监控系统需要能够实时监测电池组的状态，包括电流、电压、温度等参数，以及故障报警信息。

监控系统应能够及时发现电池的异常情况，例如过压、欠压、过温等，并及时报警通知运维人员。

2.多参数监测：监控系统应能够监测多个参数，包括电流、电压、温度、容量等。

这些参数可以提供关于电池组运行状态的详细信息，有助于判断电池的性能和寿命。

3.数据分析和处理：监控系统应能够对监测到的数据进行分析和处理，提供电池状态评估、寿命预测等功能。

通过对监测到的数据进行分析，可以及时发现电池的问题，做出相应的处理措施。

4.远程监控：监控系统应具备远程监控功能，使得运维人员可以随时随地监控电池组的运行状态。

通过远程监控，可以及时处理电池的故障，并提高电池的可靠性。

5.高可靠性：监控系统应具备高可靠性，能够持续稳定地监控电池组的状态。

监控系统应具备自动检测和自动修复功能，以减少因监控系统出现故障而导致的电池无法被监控的情况。

三、测试方法1.电池参数测试：对电池组的电流、电压、温度等参数进行测试，以获取基础数据。

测试方法包括使用多用途电表进行直接测试，或使用专业测试仪器进行精确测量。

测试时应注意安全，避免短路或其他意外情况。

2.故障报警测试：测试监控系统的故障报警功能，包括过压、欠压、过温等。

此项测试可以通过改变电池组的状态，例如增加负载使其过载，或使用热风枪进行温度升高，观察监控系统是否能够及时发出报警信号。

3.数据分析和处理测试：测试监控系统对监测到的数据进行分析和处理的功能。

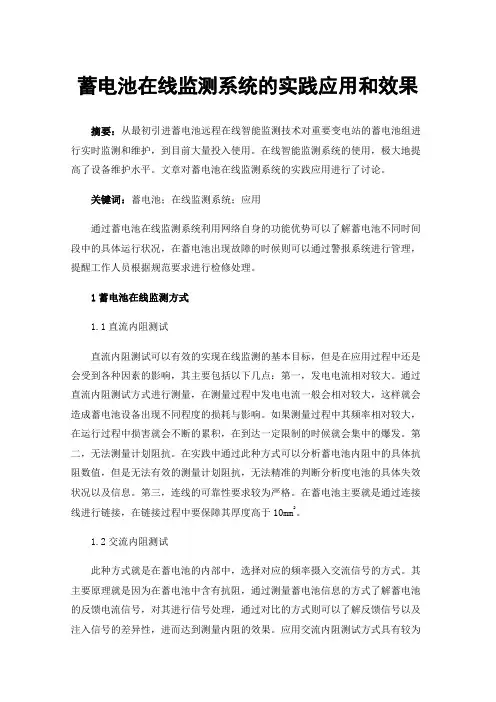

蓄电池在线监测系统的实践应用和效果摘要：从最初引进蓄电池远程在线智能监测技术对重要变电站的蓄电池组进行实时监测和维护，到目前大量投入使用。

在线智能监测系统的使用，极大地提高了设备维护水平。

文章对蓄电池在线监测系统的实践应用进行了讨论。

关键词：蓄电池；在线监测系统；应用通过蓄电池在线监测系统利用网络自身的功能优势可以了解蓄电池不同时间段中的具体运行状况，在蓄电池出现故障的时候则可以通过警报系统进行管理，提醒工作人员根据规范要求进行检修处理。

1蓄电池在线监测方式1.1直流内阻测试直流内阻测试可以有效的实现在线监测的基本目标，但是在应用过程中还是会受到各种因素的影响，其主要包括以下几点：第一，发电电流相对较大。

通过直流内阻测试方式进行测量，在测量过程中发电电流一般会相对较大，这样就会造成蓄电池设备出现不同程度的损耗与影响。

如果测量过程中其频率相对较大，在运行过程中损害就会不断的累积，在到达一定限制的时候就会集中的爆发。

第二，无法测量计划阻抗。

在实践中通过此种方式可以分析蓄电池内阻中的具体抗阻数值，但是无法有效的测量计划阻抗，无法精准的判断分析度电池的具体失效状况以及信息。

第三，连线的可靠性要求较为严格。

在蓄电池主要就是通过连接线进行链接，在链接过程中要保障其厚度高于10mm2。

1.2交流内阻测试此种方式就是在蓄电池的内部中，选择对应的频率摄入交流信号的方式。

其主要原理就是因为在蓄电池中含有抗阻，通过测量蓄电池信息的方式了解蓄电池的反馈电流信号，对其进行信号处理，通过对比的方式则可以了解反馈信号以及注入信号的差异性，进而达到测量内阻的效果。

应用交流内阻测试方式具有较为显著的优势特征：在操作中无需放电处理，可以有效的避免出现发电流、放电等相关问题，进而保证电池稳定运行，降低不良影响。

另外，在进行蓄电池的测试过程中无需离线分析，则可以运行中各种质量问题，通过蓄电池在线检测可以保障其稳定运行。

在实践中可以同时进行欧姆阻抗、计划阻抗的在线测量监督，分析数据信息了解蓄电池在运行中的具体状况。

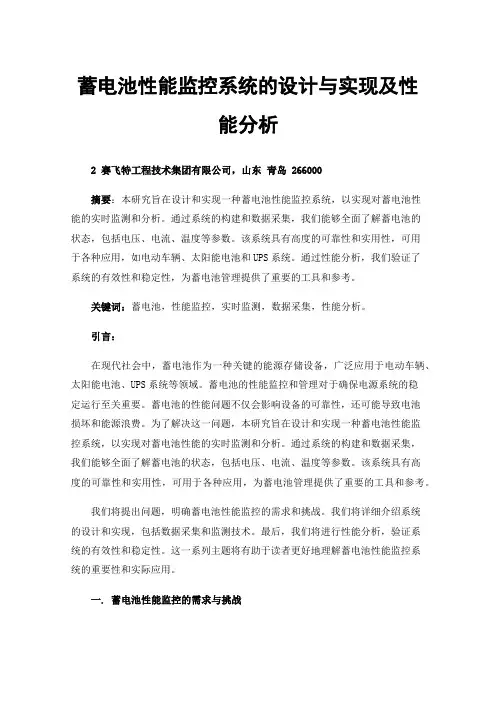

蓄电池性能监控系统的设计与实现及性能分析2赛飞特工程技术集团有限公司，山东青岛 266000摘要：本研究旨在设计和实现一种蓄电池性能监控系统，以实现对蓄电池性能的实时监测和分析。

通过系统的构建和数据采集，我们能够全面了解蓄电池的状态，包括电压、电流、温度等参数。

该系统具有高度的可靠性和实用性，可用于各种应用，如电动车辆、太阳能电池和UPS系统。

通过性能分析，我们验证了系统的有效性和稳定性，为蓄电池管理提供了重要的工具和参考。

关键词：蓄电池，性能监控，实时监测，数据采集，性能分析。

引言：在现代社会中，蓄电池作为一种关键的能源存储设备，广泛应用于电动车辆、太阳能电池、UPS系统等领域。

蓄电池的性能监控和管理对于确保电源系统的稳定运行至关重要。

蓄电池的性能问题不仅会影响设备的可靠性，还可能导致电池损坏和能源浪费。

为了解决这一问题，本研究旨在设计和实现一种蓄电池性能监控系统，以实现对蓄电池性能的实时监测和分析。

通过系统的构建和数据采集，我们能够全面了解蓄电池的状态，包括电压、电流、温度等参数。

该系统具有高度的可靠性和实用性，可用于各种应用，为蓄电池管理提供了重要的工具和参考。

我们将提出问题，明确蓄电池性能监控的需求和挑战。

我们将详细介绍系统的设计和实现，包括数据采集和监测技术。

最后，我们将进行性能分析，验证系统的有效性和稳定性。

这一系列主题将有助于读者更好地理解蓄电池性能监控系统的重要性和实际应用。

一.蓄电池性能监控的需求与挑战蓄电池是电力系统的重要组成部分，广泛应用于各种领域，如电动车辆、太阳能电池系统、UPS系统等。

蓄电池的性能直接影响到电力系统的可靠性和稳定性。

因此，对蓄电池性能的监控成为了至关重要的任务。

本节将探讨蓄电池性能监控的需求和挑战。

蓄电池在现代生活中的重要性随着可再生能源的发展和电动交通的普及，蓄电池的应用正在不断扩大。

太阳能电池板、风力发电和电动汽车都依赖于高性能的蓄电池来储存能源。

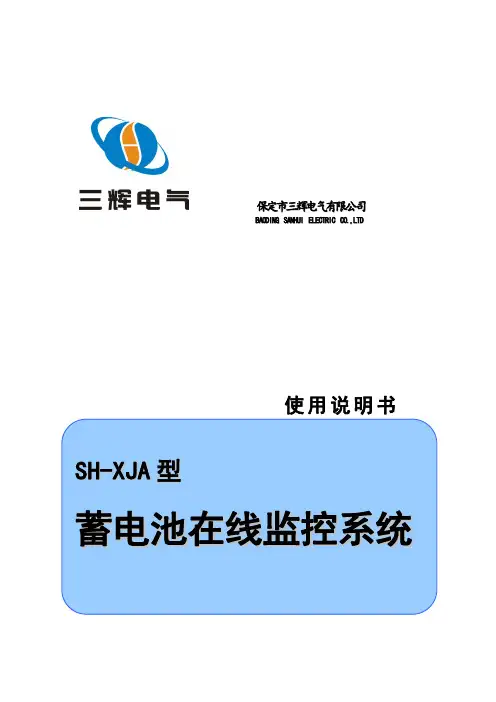

保定市三辉电气有限公司BAODING SANHUI ELECTRIC CO.,LTD使用说明书SH-XJ A型蓄电池在线监控系统目录◇产品简介 (1)✧产品定义 (1)✧装置特点 (1)✧型号说明 (1)✧系统构成 (2)◇外观结构 (3)✧接线端子外观 (3)✧前面板外观 (3)◇操作说明 (3)✧后台软件配置 (3)✧液晶面板操作 (9)◇参数指标 (13)✧结构参数 (13)✧性能参数 (13)◇电压电流测量装置 (14)✧概述 (14)✧外形及接线 (15)✧软件使用说明 (16)◇注意事项 (20)◇服务指南 (20)1产品简介1.1产品定义蓄电池在线监控系统是由SH-XJA蓄电池在线监控装置（也称集中器）、SH-M100电压电流测量装置及SH-RMO蓄电池内阻监测模块三部分组成。

其中，蓄电池在线监测装置是蓄电池直流系统中的在线监控产品，它采用新一代ARM处理器，具有采集蓄电池电压、温度、内阻、充放电状态等参数的功能，可通过网络把采集到的参数上传到服务器。

并且能管理开入装置、开出装置、放电装置、充电机与绝缘监察装置。

1.2装置特点☆采用Cortex-M3内核处理器，搭配μcos-II操作系统，运算性能更加强劲，数据监测更加实时。

☆选用液晶中文显示，界面简单直观，操作方便。

☆采用标准Modbus协议，方便与其它设备互联。

☆具有Nand Flash芯片，在服务器断开条件下可为每串蓄电池存储2000条历史数据。

☆系统设计“看门狗”电路，无论出现何种异常导致设备失灵，系统均可自动恢复。

1.3型号说明SH-XJ(A)内阻测试蓄电池在线监控装置保定市三辉电气有限公司1.4系统构成……霍尔传感器…SH-XJA 蓄电池在线监控装置（集中器）蓄电池1蓄电池2蓄电池n内阻监测模块1内阻监测模块2内阻监测模块nWeb 服务器远程客户端1远程客户端2远程客户端n……局域网电压电流测量装置2外观结构2.1接线端子外观2.2前面板外观①信号指示灯②显示屏幕③键盘④上电开关3操作说明3.1后台软件配置对一组或两组蓄电池组（不超过108块）建议用一台集中器配备与蓄电池相应数量的蓄电池内阻监测模块来实现在线监测功能和装有蓄电池在线监测软件的Linux主机组成蓄电池在线监测系统，即可完成对所有蓄电池的在线监测。

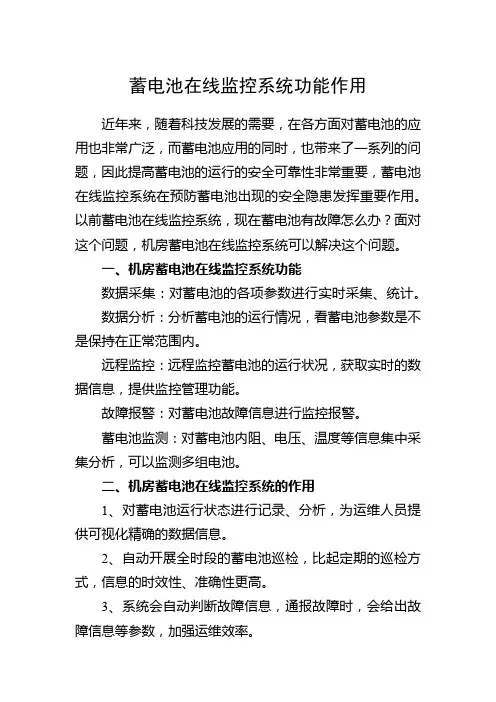

蓄电池在线监控系统功能作用
近年来，随着科技发展的需要，在各方面对蓄电池的应用也非常广泛，而蓄电池应用的同时，也带来了一系列的问题，因此提高蓄电池的运行的安全可靠性非常重要，蓄电池在线监控系统在预防蓄电池出现的安全隐患发挥重要作用。

以前蓄电池在线监控系统，现在蓄电池有故障怎么办？面对这个问题，机房蓄电池在线监控系统可以解决这个问题。

一、机房蓄电池在线监控系统功能
数据采集：对蓄电池的各项参数进行实时采集、统计。

数据分析：分析蓄电池的运行情况，看蓄电池参数是不是保持在正常范围内。

远程监控：远程监控蓄电池的运行状况，获取实时的数据信息，提供监控管理功能。

故障报警：对蓄电池故障信息进行监控报警。

蓄电池监测：对蓄电池内阻、电压、温度等信息集中采集分析，可以监测多组电池。

二、机房蓄电池在线监控系统的作用
1、对蓄电池运行状态进行记录、分析，为运维人员提供可视化精确的数据信息。

2、自动开展全时段的蓄电池巡检，比起定期的巡检方式，信息的时效性、准确性更高。

3、系统会自动判断故障信息，通报故障时，会给出故障信息等参数，加强运维效率。

三、机房蓄电池在线监控系统的特点
1、系统运行稳定，能够24小时在线运行。

2、操作容易，能够短时间学会各项操作功能。

3、运维方便，后期升级扩展非常简单。

机房蓄电池在线监控系统能够解决运维效率低。

管理质量差、巡检次数少，无法获知蓄电池的实时运行状态等问题，具有无人值守、实时监控管理、报表统计、快速报警等多个优点，让蓄电池组得到高效而且智能化的管理。

在线电池监控和ups监控一概述 (2)二 ups监控系统 (2)三 ups的重要性 (2)四 ups的作用 (3)五 UPS蓄电池维护现状及安全隐患 (3)五 UPS蓄电池的日常检测 (4)六系统安全特性 (4)七、UPS监控系统种类 (6)1、远程监控面板 (6)2、单机点对点监控管理 (6)3、多台计算机监控管理 (6)4、UPS网络监控管理 (7)2014.9一概述UPS在机房监控系统中属于的动力设备，动力设备就是为机房供电的。

机房监控系统一般对UPS的只提供数据监测，不对其进行控制。

常规监测的数据量输入电压、输入电流、输出电流、输出电压、旁路电压、电池使用剩余时间、电池电流、电池温度等等，具体的监控数据根据厂家提供的协议来定。

二 ups监控系统若机房中使用的1台UPS具备RS232/RS485接口，则可通过UPS的智能接口及通讯协议与现场监控服务器保持通信，可实现实时地监测输入/输出相电压、相电流；整流器、逆变器、旁路、负载等各部分的运行状态与参数。

一旦UPS报警，系统将自动切换到相应报警UPS的运行画面。

出现越限的参数将变色显示，提醒值班员注意，并立刻通过短消息进行报警。

对于重要的UPS运行参数，系统可进行曲线记录，曲线的存储时间可超过1年。

曲线中提供了方便的定位查询线，可以显示具体参数值和最大值、最小值、平均值等，方便管理员全面了解UPS的运行状况，及时地发现并解决UPS运行中出现的各种问题。

三 ups的重要性UPS即不间断电源，是一种含有储能装置，以整流器、逆变器为主要组成部分的稳压稳频的交流电源。

主要利用电池等储能装置在停电时给计算机/服务器、存储设备、网络设备等计算机、通信网络系统或工业控制系统、需要持续运转的工业设备等提供不间断的电力供应。

当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向储能装置如电池组充电；当市电中断（事故停电）时，UPS 立即将储能装置（如电池组或飞轮储能系统）的电能，通过逆变转换的方法向负载继续供应交流电，使负载维持正常工作并保护负载软、硬件不受损坏。

蓄电池在线监测系统概说平时蓄电池组接在整流设备上进行浮充（Floating Charge），保持在满充状态下，以备不时之需。

蓄电池组自被安装妥当，完成初充电（Initial Charge）及放电试验再充电后，即被加入直流供电系统使用。

然而铅酸蓄电池经过一段时间使用以后，常易因活性有效物质的脱落变坏，正极栅格腐蚀以及硫化（Sulfuration）等原因, 其容量逐渐减低。

为了估计市电中断后，蓄电池组尚能供电的时间，就必需定期进行容量（放电）试验。

本公司提供的电池组容量监视设备（BCSU）即是在电池放电和充电状态下测量电池电流及端电压变化，自动取得测试数据并及时发出警报的一套设备。

一、蓄电池在线监测系统主要功能监测主机为监测设备的主体，可同时监测多组蓄电池组，包含以下功能：1、可通过5-10分钟短时间放电预估电池剩余容量并评估电池优劣，便于机房维护人员了解电池情况。

2、具有多种告警功能：能适时发出警报，并停止放电。

3、监测记录电池浮充及充放电情况：利用BCSU-120R，可以省却您测试记录的烦恼，它会自动的将采集到的数据汇成各种测试曲线—特性比较图、总电压曲线、各单体电压曲线、电压条曲线、记忆数据表格等，一目了然，而且自动生成测试报告，可随时打印。

4、可以在线记录整组电池进行长时间放电，测量每个电池实际容量。

二、蓄电池在线监测系统产品特点：1、测量功能：可随时测量及记录总电压、总电流、各单体电池电压等状况（可设定6-30秒测量一次）。

2、具有浮充时期记录功能：可在浮充记录电池状况，并适时做出“均充”建议（须选外部电池侦测器）。

3、异常告警：当蓄电池组电压及温度异常时，将发出告警。

4、主机可独立作业或多机并联作业。

5、可自动计算剩余容量，以提供目前电池组所剩余的容量。

6、可列出特性曲线，及特性比较图，并判断蓄电池的优劣。

6、记录功能：可记录浮充期间及充放电期间的蓄电池组电压、电流等信息。

三、蓄电池在线监测系统BCSU-120R专利技术BCSU-120R独有的蓄电池剩余容量分析新技术，该技术已专利经在美国、中国大陆、中国台湾申请了发明专利。

蓄电池监控系统的研究摘要：蓄电池作为电信领域后备电源系统的重要组成部分，起着储备电能、应付电网异常和特殊工作情况、维护电信系统正常运转的关键作用。

本系统能有效监控电池，避免蓄电池烧坏、爆炸、电池故障；保证直流系统所需要的电能，确保重要负载能够在市电断电的情况下运行正常；从而延长蓄电池寿命。

关键词蓄电池监控系统一、蓄电池的应用后备蓄电池主要应用于UPS系统和通信系统中，当市电停电的时候能够继续为重要负载提供能量。

蓄电池广泛的应用于以下系统当中：大型数据系统公用电话网络系统、无线通信系统、航空系统、轨道牵引系统、变电站应急火灾安全系统等等。

典型的应用如下：图1 蓄电池的典型应用二、本监控系统的主要功能（一）池监测具有过压、欠压和差压报警功能，能准确查找故障电池。

（二）采用电力部标准通讯协议，可方便地与电力自动化系统对接，实现电池系统自动巡检。

（三）故障信息提供多组继电器常开触点输出。

（四）电池异常时提供LCD、LED以及蜂鸣器声光告警。

（五）有实时时钟显示。

（六）有对多组并联电池同时进行监控的能力，扩展性强，接口简单。

（七）有良好的用户信息交互接口，实时更新显示系统监控的参数、历史记录、系统信息等。

三、监控系统主要模块设计（一）监控单元功能设计。

1.监控器。

电池欠压：当电池达到欠压点时蜂鸣器缓鸣，每5S鸣叫一次，用户确认取消告警，面板电压异常指示灯亮。

欠压条件：当电池组总电压小于设置欠压值时进行欠压告警。

电池过压：当电池达到过压点时蜂鸣器缓鸣，每5S鸣叫一次，用户确认取消告警，面板电压异常指示灯亮。

过压条件：当电池组总电压大于设置过压值时进行过压告警。

单节异常：当发现电池单节异常(差压过大)时，蜂鸣器每2S告警一次，用户确认取消告警，面板故障灯亮。

异常条件：当单节电压与单节平均电压相比，差值大于设置差压值时进行单体异常告警。

温度异常：当发现电池温度过高或过低，蜂鸣器每5S告警一次，用户确认信息取消告警面板温度异常指示灯亮。

目录引言 (1)第一章产品概述 (2)1.1 产品特点 (2)1.2 产品用途 (2)1.3型号说明 (2)1.4 使用环境 (3)第二章结构与原理 (3)2.1 系统结构 (3)2.2工作原理 (3)第三章技术特性 (4)3.1主要功能 (4)3.2主要技术指标 (4)第四章安装调试 (5)4.1外形和安装尺寸： (5)4.2安装要求 (5)4.3安装程序和注意事项 (5)4.4调试 (6)第五章操作说明 (7)5.1使用前设备的检查 (7)5.2前面板说明 (7)5.3后面板说明 (11)第六章故障分析与排除 (14)第七章日常维护 (14)引言蓄电池作为直流系统的电源是系统中十分关键的设备，必须对其进行规范合理、真实有效的日常维护。

对于富液式铅酸蓄电池，可以通过测量电池的电压、电解液的比重和温度，查看电解液的颜色、极板表面的颜色、极板是否弯曲断裂、极板有效物质是否脱落等来判断电池的性能。

而阀控式密封铅酸蓄电池(VRLA)，因其密封，无法通过以上手段进行检测。

另外，由于蓄电池数量多，情况各异，人工维护蓄电池组的工作量很大，只能定期测试，不能解决蓄电池性能的突变问题，出现大量的测试盲点；随着VRLA蓄电池的大量应用，铅酸蓄电池的在线实时监控、早期故障诊断技术的创新与发展已经迫不及待。

“蓄电池在线监控系统”是利用国家重大科技产业工程“电动汽车”项目中“电动汽车车载充电器、电池管理系统及剩余电量计的研制”专题的研究成果，深圳市奥博特科技有限公司深入研究了站用阀控式铅酸蓄电池组容量特性原理，并结合当今国际、国内在蓄电池容量组监控领域共同认可的方法，建立了一套完整的容量计算模型，真正解决了蓄电池组容量在线监控和单体电池故障早期诊断的难题。

经过长期的研究和实践，研制出了适用于发电厂、变电站、微波机站、UPS机房等行业部门的蓄电池在线监控系列产品，该产品系列具有国内领先、国际先进水平，并已通过了有关部门的测试和认证。

BCSU 蓄电池组在线监控系统一、 BCSU 蓄电池组在线监控系统组成：蓄电池在线监控管理系统由系统管理单元（主机）、电池组监测模块（内阻、容量）、单体监测模块、系统管理软件等部分组成。

蓄电池组在线监控系统采用模块化设计，数据采用三层结构进行传递，将现场的电池组信息由电池组监测模块、单体检测模块和内阻测量模块负责采集，通过监测主机进行数据管理，最终传递给数据服务器，由远程客户端进行数据和报警查询、统计、打印报表等。

RS485/TCP/IP RS485/TCP/IP数据服务器客户端蓄电池组单体监测模块在线监测主机1、 蓄电池组管理单元（BCSU 主机）根据用户现场安装条件可选择外挂式及标准机柜式, 蓄电池组在线监控系统用于电池组监测数据、单体监测数据的收集、电池组故障诊断报警、数据交互功能;该模块具有强大的数据处理能力，可以与多种通讯接口的设备进行对接用于数据的交互处理，同时将监测数据、报警数据和存储数据上传到系统管理软件;可以通过模块上8英寸彩色触摸液晶屏进行电池组整组数据、充放电数据、单体数据、温度的显示，实时报警的显示，数据转存等功能，单体数据可采用列表和柱形图两种方式进行显示。

蓄电池组在线监控系统报警数据采用列表方式显示，报警情况一目了然。

➢ 外挂式：方便应用于没有机柜的机房可以放置于柜上、电池组架边。

8英寸彩色触摸液晶显示屏，能显示所有的监测内容，并可查询，通过 RS485通信接口与控制单元进行数据交换。

产品尺寸：主机尺寸：长×宽×高分别为：330*250*70mm➢ 机柜式：标准机柜，触摸屏能显示所有的监测内容，并可查询，通过 RS485通信接口与控制单元进行数据交换。

产品尺寸：长×宽×高 426*330*882、蓄电池组监测单元（内阻、容量、电流、电压采集）蓄电池组在线监控系统用于测试电池单体内阻、充放电数据、容量、电流、电压、温度的采集，每个单元测试1-2组蓄电池组(可扩展1-4组），通过RS485通信接口与控制单元进行数据交换。

《蓄电池组充放电温度状态光纤监测系统研究》一、引言随着现代社会对电力需求的不断增长，蓄电池组作为电力储存和供应的重要设备，其运行状态和安全性的监测变得尤为重要。

蓄电池组在充放电过程中，温度状态是反映其性能和安全性的关键指标之一。

传统的蓄电池组温度监测方法多采用有线传感器，然而这种方法存在布线复杂、维护困难、易受电磁干扰等问题。

因此，研究一种高效、可靠、实时的蓄电池组充放电温度状态光纤监测系统具有重要意义。

二、光纤监测系统概述蓄电池组充放电温度状态光纤监测系统是一种基于光纤传感技术的监测系统，通过光纤将传感器与数据处理中心相连，实现对蓄电池组温度的实时监测。

该系统具有抗干扰能力强、传输距离远、布线简单、维护方便等优点，可有效提高蓄电池组运行的安全性和可靠性。

三、系统构成及工作原理1. 系统构成：蓄电池组充放电温度状态光纤监测系统主要由光纤传感器、光纤传输线、数据处理中心和上位机监控软件等部分组成。

2. 工作原理：光纤传感器通过与蓄电池组紧密接触，实时感知蓄电池组的温度变化。

传感器将感知到的温度信息以光信号的形式通过光纤传输线传输至数据处理中心。

数据处理中心对接收到的光信号进行处理，提取出温度信息，并通过上位机监控软件进行实时显示和记录。

四、关键技术及实现方法1. 光纤传感技术：采用分布式光纤传感技术，实现对蓄电池组温度的实时监测。

通过光纤中光信号的传输和反射，感知蓄电池组的温度变化。

2. 数据处理与分析：数据处理中心采用先进的信号处理算法，对接收到的光信号进行滤波、放大、模数转换等处理，提取出精确的温度信息。

同时，通过数据分析算法，对温度数据进行实时分析和处理，及时发现异常情况并报警。

3. 上位机监控软件：上位机监控软件采用友好的界面设计，实时显示蓄电池组的温度信息，并支持历史数据查询、报表生成、远程控制等功能。

五、系统应用及优势1. 应用领域：蓄电池组充放电温度状态光纤监测系统可广泛应用于电力、通信、交通等领域，实现对蓄电池组运行状态的实时监测和预警。
