蓄电池在线监测系统解决方案

蓄电池检测系统设计蓄电池作为一种供电方便、平安可靠的直流电源广泛应用于电力、石化、通讯等领域，为获得较高的电压，常用多节蓄电池串联工作方式。

由于单体蓄电池特性的差异，在运行一段时间后，电池组中个别电池性能变差，进而失效，造成电池组整体性能下降，导致整个系统的可靠性降低，且蓄电池是一种化学反映装置，内部的化学反映不易及时发现，因此有必要对蓄电池的运行状态进行实时在线监测。

1.1 本课题研究的意义蓄电池作为一种化学电源，1860年普兰特首次创造了实用的蓄电池以来，蓄电池以其价格低廉、易于浮充使用、电能效率高、电源独立性好、可移动等优点被广泛应用于发电厂、变电站、邮电通讯系统、汽车、船舶、铁路客车等各个领域。

随着经济的迅速开展，电力系统和通信系统发挥着越来越重要的作用，由蓄电池组、充电浮充电装置以及馈电支路开关和熔断器等组成的直流系统是发电厂、变电站和通信基站中的一个重要组成局部，其工作状况的好坏直接影响到电力系统和通信系统的平安、可靠和高效运行。

而蓄电池组作为直流系统向外供电的唯一设备，为电力系统和通信系统中的信号装置、继电保护装置和控制装置等重要负载提供工作电源，其性能的好坏直接关系到电力系统和通信系统的平安可靠性。

因此为了确保用电设备即使在交流电源全部中断的情况下也能正常平安连续运行，必须保证蓄电池组的运行状态性能良好，在发生火电中断时能够有足够的放电容量，所以重视和加强对蓄电池的维护工作，特别是对蓄电池实施实时在线监测意义重大。

1.2 国内外开展状况随着科学技术的开展，特别是单片机和计算机在智能化控制方面的应用，以及在变电站综合自动化系统等方面研究的深入，关于蓄电池的自动化监测问题也提到日程上来。

近几年以来，很多人开始研究蓄电池的自动化监测。

蓄电池监测系统中，主要内容是对单电池电压的监测。

其中，关于温度和电流的测量都属常规测量，而且在这些方而的测量技术都己成熟。

在电压的测量方法上，对单个电压量的测量方法非常简单。

BCSU蓄电池组在线监测管理系统一、概述蓄电池监控的必要性近年來随着經濟快速成長，通讯、电力、UPS等行业也快速发展，蓄电池的用量也迅速增加。

在目前蓄电池使用中，並無法知道蓄电池運作狀況，往往直到事故發生後才知道蓄电池出了問題，比如說看似正常的蓄电池放电时却放不出电来，對於供電安全造成重大威脅。

这种状况的发生主要原因在于蓄电池的运行状态没有得到有效的监测，一旦由多个蓄电池串联构成的蓄电池组中出现某一個蓄电池失效，就会导致整个蓄电池组不能正常放电。

蓄电池作为安全不间断供电的最后一道保障措施，同时也是不间断供电系统里面最不安全的因素(據統計UPS系統無法正常供電所引發的事故中，其中有50%是由电池故障所引起)。

由此可見，對蓄電池進行在線監控，即時了解蓄電池的狀況是非常重要的。

北京群菱能源科技有限公司是一家专注于蓄电池检测维护、在线监测技术领域方面产品的开发﹑生产、销售的高科技公司，为全球工业后备电源用户提供高性能、可靠、稳定的蓄电池在线监测产品及优质的服务。

已为国内外的数据中心、电力变电站、电厂、通信机房、通信基站等提供数以万计的蓄电池在线监测系统。

BCSU蓄电池在线监测系统是群菱公司推出的新一代产品，延续了原产品高性能的同时，对系统进行了全面的升级，不仅在性能上还包括接入第三方系统的方便性、实用性、方案配置的灵活性都处于行业领先地位。

成功案例百度数据中心 北京电子商务中心大唐多伦煤化工 中芯电子无锡地铁 上海银联西部管道各管理站 南方电网宁厦电力 北京空管二、BCSU 蓄电池组在线监测系统组成：蓄电池在线监测管理系统由系统管理单元（主机）、电池组监测模块（内阻、容量）、单体监测模块、系统管理软件等部分组成。

系统采用模块化设计，数据采用三层结构进行传递，将现场的电池组信息由电池组监测模块、单体检测模块和内阻测量模块负责采集，通过监测主机进行数据管理，最终传递给数据服务器，由远程客户端进行数据和报警查询、统计、打印报表等。

蓄电池在线监测系统解决方案一、用户要求：1.监测蓄电池组为：12V*18节*1组2.监测内容为：组压、单体电压、单体内阻、电流、环境温度等，并可以通过RS485将数据上传第三方监控系统，支持MODBUS规约。

3.显示方式：现场显示或远传PC显示。

4、报警方式：对监测参数超出预定的范围，系统将会发出报警信号。

5：数据存储：对报警记录、实时监测数据等信息自动存储并可查询。

6、数据导出：所有历史及报警数据可以导出，并可编辑及打印。

二、解决方案根据用户实际运用需求解决方案为：控制单元+采集单元+内阻单元+远程PC机。

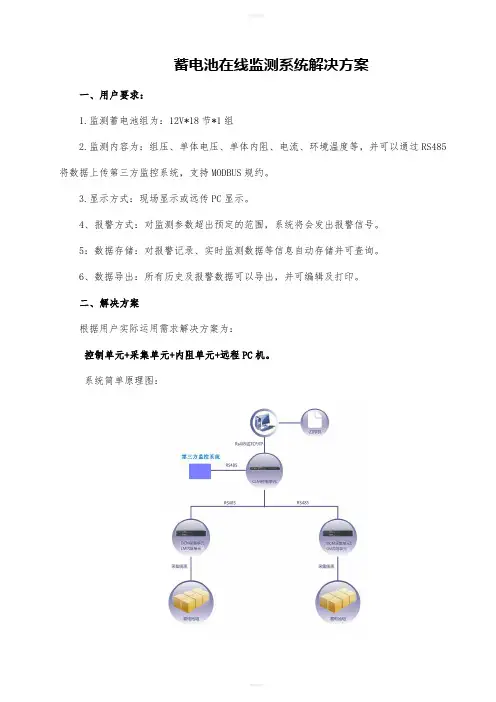

系统简单原理图：控制单元用于站端控制整套系统工作，包括数据通讯、控制、智能管理分析功能实现，同时完成与远端计算机交互。

1个控制单元同时控制和管理4组蓄电池组，每组可达200节电池。

主控单元具有人机交换键盘、液晶显示、重要与一般报警指示、数据存储和通信功能。

完成运行监测、内阻测试、容量测试、智能分析、记录查询、参数设置和自检等功能。

电压数据采集单元用于电池单体电压数据采集，每个单元可以同时采集40节电池电压。

通过RS485通信接口与主控单元进行数据交换。

内阻单元用于测试电池单体内阻数据，每个单元测试1组蓄电池组（每组电池节数4～200节），通过RS485通信接口与主控单元进行数据交换。

1．功能-监测功能-（1）、单体电池容量在线监测功能容量单元用于对蓄电池组进行核对性放电，两组蓄电池组可以共用一个容量单元，通过RS485通信接口与控制单元进行数据交换。

单体电压下限、组压下限、已放容量、已放时间等条件中的一个满足后可自动停止。

（2）、单体内阻在线监测功能实现单体内阻的在线自动定期测试，最短测试周期为一周，可编程。

测试过程完全自动完成，无需人工干预，无需在充电回路上额外串接开关、二极管或其他装置。

（3）单体电压、电流在线监测功能实现单体电压、电流的巡检功能，最短巡检间隔时间小于1分钟，可编程。

（4）环境温度监测功能可监测至少1个环境温度，最短巡检间隔时间小于1分钟，可编程。

蓄电池在线监测原理
1.电池电流和电压监测：监测电池的充放电电流和电压，以了解电池的工作状态和健康程度。

通过监测电池的电流和电压变化，可以及时发现电池的过充或过放等异常情况，并采取相应的措施进行调整。

2.内阻监测：蓄电池的内阻是衡量电池性能的重要指标之一，直接影响电池的容量和充放电效率。

通过在线监测电池的内阻变化，可以判断电池的老化程度和性能衰减情况，及时做出维护和更换的决策。

3.温度监测：电池的工作温度对其性能和寿命有重要影响。

蓄电池在线监测系统通过感应电池的温度变化，可以判断电池的发热情况，及时采取散热措施，防止电池因高温而损坏或容量下降。

4.容量估算：通过对电池的放电过程进行实时监测，根据放电曲线和电池的特性参数，可以估算出电池的剩余容量和可用时间，为用户提供准确的能源预警和管理。

5.数据分析和预测：在线监测系统会通过采集的电池参数数据进行实时分析和处理，利用算法模型进行电池性能预测和故障诊断。

通过对电池工作状态的分析和预测，可以提前预防电池故障和减少故障造成的损失。

蓄电池在线监测系统的实现可以基于传感器、数据采集设备、数据处理和分析平台等技术手段。

传感器用于感知电池的关键参数，如电流、电压、温度等；数据采集设备用于将传感器采集到的数据进行处理和存储；数据处理和分析平台则通过算法模型和数据库技术，对电池采集到的数据进行实时分析和预测，提供准确的电池状态评估和故障诊断结果。

总之，蓄电池在线监测通过对电池的电流、电压、内阻、温度等关键
参数进行实时监测和分析，可以及时发现电池的异常情况，并提供准确的
电池状态评估和故障诊断结果，以保证电池的正常运行和延长其使用寿命。

通信用铅酸蓄电池在线监控技术要求及测试方法通信用铅酸蓄电池的在线监控技术要求及测试方法：一、引言通信用铅酸蓄电池是现代通信系统中的重要配套设备，其稳定运行对于保障通信系统的正常运行至关重要。

然而，铅酸蓄电池在长期使用过程中可能会出现寿命衰退、容量下降等问题。

为了及时发现和解决这些问题，提高电池的可靠性和使用寿命，需要实施在线监控技术。

本文将介绍通信用铅酸蓄电池在线监控技术的要求及测试方法。

二、在线监控技术要求1.实时监控：在线监控系统需要能够实时监测电池组的状态，包括电流、电压、温度等参数，以及故障报警信息。

监控系统应能够及时发现电池的异常情况，例如过压、欠压、过温等，并及时报警通知运维人员。

2.多参数监测：监控系统应能够监测多个参数，包括电流、电压、温度、容量等。

这些参数可以提供关于电池组运行状态的详细信息，有助于判断电池的性能和寿命。

3.数据分析和处理：监控系统应能够对监测到的数据进行分析和处理，提供电池状态评估、寿命预测等功能。

通过对监测到的数据进行分析，可以及时发现电池的问题，做出相应的处理措施。

4.远程监控：监控系统应具备远程监控功能，使得运维人员可以随时随地监控电池组的运行状态。

通过远程监控，可以及时处理电池的故障，并提高电池的可靠性。

5.高可靠性：监控系统应具备高可靠性，能够持续稳定地监控电池组的状态。

监控系统应具备自动检测和自动修复功能，以减少因监控系统出现故障而导致的电池无法被监控的情况。

三、测试方法1.电池参数测试：对电池组的电流、电压、温度等参数进行测试，以获取基础数据。

测试方法包括使用多用途电表进行直接测试，或使用专业测试仪器进行精确测量。

测试时应注意安全，避免短路或其他意外情况。

2.故障报警测试：测试监控系统的故障报警功能，包括过压、欠压、过温等。

此项测试可以通过改变电池组的状态，例如增加负载使其过载，或使用热风枪进行温度升高，观察监控系统是否能够及时发出报警信号。

3.数据分析和处理测试：测试监控系统对监测到的数据进行分析和处理的功能。

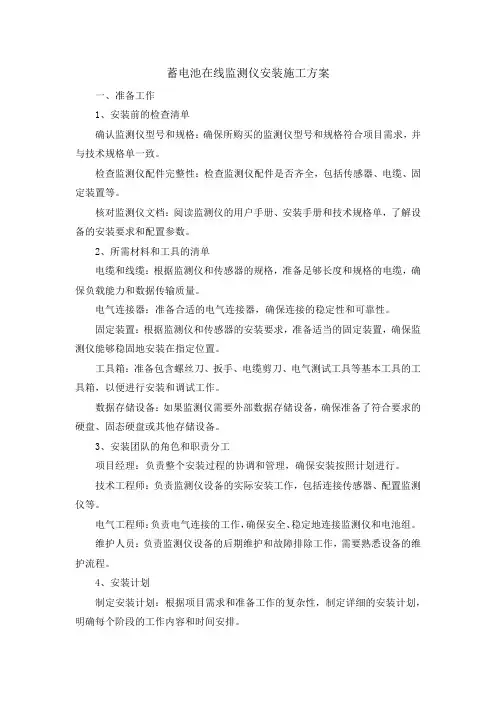

蓄电池在线监测仪安装施工方案一、准备工作1、安装前的检查清单确认监测仪型号和规格：确保所购买的监测仪型号和规格符合项目需求，并与技术规格单一致。

检查监测仪配件完整性：检查监测仪配件是否齐全，包括传感器、电缆、固定装置等。

核对监测仪文档：阅读监测仪的用户手册、安装手册和技术规格单，了解设备的安装要求和配置参数。

2、所需材料和工具的清单电缆和线缆：根据监测仪和传感器的规格，准备足够长度和规格的电缆，确保负载能力和数据传输质量。

电气连接器：准备合适的电气连接器，确保连接的稳定性和可靠性。

固定装置：根据监测仪和传感器的安装要求，准备适当的固定装置，确保监测仪能够稳固地安装在指定位置。

工具箱：准备包含螺丝刀、扳手、电缆剪刀、电气测试工具等基本工具的工具箱，以便进行安装和调试工作。

数据存储设备：如果监测仪需要外部数据存储设备，确保准备了符合要求的硬盘、固态硬盘或其他存储设备。

3、安装团队的角色和职责分工项目经理：负责整个安装过程的协调和管理，确保安装按照计划进行。

技术工程师：负责监测仪设备的实际安装工作，包括连接传感器、配置监测仪等。

电气工程师：负责电气连接的工作，确保安全、稳定地连接监测仪和电池组。

维护人员：负责监测仪设备的后期维护和故障排除工作，需要熟悉设备的维护流程。

4、安装计划制定安装计划：根据项目需求和准备工作的复杂性，制定详细的安装计划，明确每个阶段的工作内容和时间安排。

确认现场准备：确保安装现场的环境准备充足，包括通风、照明和安全设备。

协调人员安排：确保安装团队的人员安排得当，确保每个成员了解其任务和职责。

二、安装监测仪设备1、确定安装位置在安装监测仪设备之前，首先需要仔细选择合适的位置。

考虑以下因素：接近电池组：安装位置应尽可能靠近蓄电池组，以确保准确监测电池状态。

通风良好：选择通风良好的区域，以防止设备过热，并确保其正常运行。

便于维护：考虑到日后的维护需求，选择方便维护和操作的位置。

2、安装设备固定设备：使用适当的安装支架或设备底座将监测仪设备牢固地固定在选定的位置上。

蓄电池在线监测系统技术要求一、基本要求1、在线监测每节电池的电压、每节电池的极柱温度、每节电池的内阻与电池纹波；电池组组压、充放电电流、环境温度；在线电池热失控监测。

2、硬件设备应由收敛模块与电池监测模块组成，每个电池监测模块监测一节电池电压、内阻与极柱温度，电池监测模块应无需外部供电。

硬件系统应可监测总电池数为960 节，一个收敛模块可管理六组电池，每组为300节。

3、电池监测模块正常工作时，从电池上的吸收电流必须小于7mA(12V或6V电池)或13mA(2V电池)，不同电池监测模块的吸收电流差异必须小于0.5 mA。

4、硬件设备必须具备自动获取每节电池的基准内阻值并固化功能，通过自动内阻横向与纵向分析比较来判断电池的好坏。

5、硬件设备必须带LCD显示与设置按键，带RS485口、网络口及USB口，必须同时支持MODBUS/RTU、MODBUS/TCP、SNMP、TCP/IP协议。

应带有两个干接点，一个为设备故障接点，另一个为电池告警接点。

6、具备电池纹波、电池热失控、单体内阻、单体电压、电池温度、组压、充放电电流、环境温度超限时自动告警，告警阀值可设置。

告警发生时设备发出告警声音，红色告警灯亮，干接点闭合，可通过设备查询具体告警内容。

7、后台软件能显示所有的监测数据，数据超限时自动告警，并能以数据表格、柱状图、曲线的方式显示。

所有数据可以直接打印或以EXCEL的方式导出。

8、后台软件应至少能生成以下曲线：电池组的总电压电流变化曲线、所有电池的单体电压充放电曲线、电池内阻的相对变化曲线、电池温度与环境温度变化曲线。

9、所有线缆及设备外壳必须阻燃。

10、产品必须通过第三方机构的EMC等检测以及CE、ROSH认证。

11、产品至少在二十个以上大项目中应用过，每个项目大于三千节电池。

12、厂家至少有十年以上设计、生产、安装电池在线监测设备的经验。

二、主要技术参数1、工作环境工作温度：-5℃～50℃相对湿度：5％～90％大气压强：80～110kPa2、监测能力硬件系统可监测总电池数为960节，一个收敛模块管理六组电池，每组为300节。

蓄电池在线监测设备安装调测施工方案一、设备准备1、蓄电池在线监测设备清单1.1、蓄电池传感器a.确保蓄电池传感器的数量和型号符合项目需求。

b.检查传感器的技术规格和性能参数，以确保其适用于特定的蓄电池类型和环境条件。

c.验证传感器是否配备了必要的安装附件，如支架、连接线等。

1.2、数据采集单元a.确保数据采集单元的型号和规格符合项目要求。

b.检查数据采集单元的通信接口，确保其与蓄电池传感器和通信设备兼容。

c.确认数据采集单元是否具备足够的存储容量，以满足监测周期内的数据需求。

1.3、通信设备a.选择适当的通信设备，如以太网模块、Wi-Fi模块或其他无线通信设备。

b.检查通信设备的兼容性，并确保其能够与数据采集单元有效地通信。

c.如果有需要，准备必要的通信线缆和连接器。

1.4、安装配件a.确保所有安装所需的配件和工具齐备，包括但不限于安装支架、螺丝、螺母、电缆固定夹等。

b.检查所有安装配件的质量，以确保它们能够经受环境因素的影响。

2、工具和设备准备2.1、一般工具a.检查常用工具，如螺丝刀、扳手、电钻等，确保它们处于工作状态。

b.准备测量工具，如电压表、电流表，以便在安装过程中进行必要的测量和验证。

2.2、特殊工具a.如有需要，准备特殊工具，如校准仪器、传感器安装工具等，以确保设备的准确安装和调试。

2.3、安全设备准备a.确保所有参与施工的人员配备必要的安全设备，包括头盔、手套、安全鞋等。

b.检查消防设备的可用性，并确保工作场所符合相关的安全标准。

二、现场勘察1、确定安装位置1.1、蓄电池传感器安装位置a.仔细审查蓄电池阵列的布局图，确定每个蓄电池传感器的最佳安装位置。

b.考虑蓄电池的尺寸、排列方式以及周围环境条件，以确保传感器能够充分覆盖所有蓄电池，并避免受到不必要的干扰。

1.2、数据采集单元安装位置a.确定数据采集单元的安装位置，通常选择距离蓄电池传感器合适且易于维护的位置，如控制柜或指定的设备机架。

附件2:蓄电池在线监测装置检测方案通过蓄电池在线监测装置实时检测蓄电池组电压、单体电压、单体内阻、温度，实现对电池运行状态的准确监测，可切实提升蓄电池运检水平。

目前市场中能够实现蓄电池在线监测的产品种类繁杂，技术路线不尽相同，质量参差不齐，给选取性能优秀、质量可靠的产品带来一定的困难。

基于以上原因，特制定本检测方案，以筛选功能、质量符合要求的蓄电池在线监测产品，为相关部门选用、采购产品提供依据。

一、基本原则内阻测试方法。

只接受直流放电法的内阻监测方案，不接受交流法（容易产生交流窜入直流风险）的内阻监测方案。

第三方检测报告。

送检厂家需提供第三方权威机构的检验报告。

二、检测工具1 .正常工况的蓄电池组：2伏/200安时蓄电池，12只。

2 .电压表：F1uke8508A o3 .可调电压源：KXN-3030D o4 .标准温度计:F1uke51I1o5 .高精度分流器。

三、蓄电池在线监测装置电压监测准确度测试(-)检验要求1 .单体电压测量范围：(50%-130%)的蓄电池标称电压。

2 .单体电压测量精度：±0.2%o(二)检测方法采用直接比较法。

即蓄电池在线监测装置采集的单体电压与高精度电压表测量的电压进行比较，由下式计算得到相对误差值。

U-Ur==~~100% (1)U r1其中/为电压测量准确度，U〃为高精度电压表测量的标准电压,U x为蓄电池在线监测装置显示电压。

(三)检验过程(1)将蓄电池在线监测装置接入蓄电池组。

(2)启动蓄电池在线监测装置进行电压采集。

(3)查看蓄电池单体实时电压值。

(4)采用高精度电压表测量当前单体蓄电池电压值。

(5)记录检测结果，套用“检测方法”中的计算公式进行蓄电池单体电压测量误差的计算，选取最大的误差值作为电压测量准确度。

四、蓄电池在线监测装置内阻监测准确度测试(-)检验要求1 .蓄电池内阻测量范围2伏蓄电池为0.05毫欧〜10毫欧。

2 .蓄电池内阻测量准确度：±10%。

目录引言 (1)第一章产品概述 (2)1.1 产品特点 (2)1.2 产品用途 (2)1.3型号说明 (2)1.4 使用环境 (3)第二章结构与原理 (3)2.1 系统结构 (3)2.2工作原理 (3)第三章技术特性 (4)3.1主要功能 (4)3.2主要技术指标 (4)第四章安装调试 (5)4.1外形和安装尺寸： (5)4.2安装要求 (5)4.3安装程序和注意事项 (5)4.4调试 (6)第五章操作说明 (7)5.1使用前设备的检查 (7)5.2前面板说明 (7)5.3后面板说明 (11)第六章故障分析与排除 (14)第七章日常维护 (14)引言蓄电池作为直流系统的电源是系统中十分关键的设备，必须对其进行规范合理、真实有效的日常维护。

对于富液式铅酸蓄电池，可以通过测量电池的电压、电解液的比重和温度，查看电解液的颜色、极板表面的颜色、极板是否弯曲断裂、极板有效物质是否脱落等来判断电池的性能。

而阀控式密封铅酸蓄电池(VRLA)，因其密封，无法通过以上手段进行检测。

另外，由于蓄电池数量多，情况各异，人工维护蓄电池组的工作量很大，只能定期测试，不能解决蓄电池性能的突变问题，出现大量的测试盲点；随着VRLA蓄电池的大量应用，铅酸蓄电池的在线实时监控、早期故障诊断技术的创新与发展已经迫不及待。

“蓄电池在线监控系统”是利用国家重大科技产业工程“电动汽车”项目中“电动汽车车载充电器、电池管理系统及剩余电量计的研制”专题的研究成果，深圳市奥博特科技有限公司深入研究了站用阀控式铅酸蓄电池组容量特性原理，并结合当今国际、国内在蓄电池容量组监控领域共同认可的方法，建立了一套完整的容量计算模型，真正解决了蓄电池组容量在线监控和单体电池故障早期诊断的难题。

经过长期的研究和实践，研制出了适用于发电厂、变电站、微波机站、UPS机房等行业部门的蓄电池在线监控系列产品，该产品系列具有国内领先、国际先进水平，并已通过了有关部门的测试和认证。

BCSU 蓄电池组在线监控系统一、 BCSU 蓄电池组在线监控系统组成：蓄电池在线监控管理系统由系统管理单元（主机）、电池组监测模块（内阻、容量）、单体监测模块、系统管理软件等部分组成。

蓄电池组在线监控系统采用模块化设计，数据采用三层结构进行传递，将现场的电池组信息由电池组监测模块、单体检测模块和内阻测量模块负责采集，通过监测主机进行数据管理，最终传递给数据服务器，由远程客户端进行数据和报警查询、统计、打印报表等。

RS485/TCP/IP RS485/TCP/IP数据服务器客户端蓄电池组单体监测模块在线监测主机1、 蓄电池组管理单元（BCSU 主机）根据用户现场安装条件可选择外挂式及标准机柜式, 蓄电池组在线监控系统用于电池组监测数据、单体监测数据的收集、电池组故障诊断报警、数据交互功能;该模块具有强大的数据处理能力，可以与多种通讯接口的设备进行对接用于数据的交互处理，同时将监测数据、报警数据和存储数据上传到系统管理软件;可以通过模块上8英寸彩色触摸液晶屏进行电池组整组数据、充放电数据、单体数据、温度的显示，实时报警的显示，数据转存等功能，单体数据可采用列表和柱形图两种方式进行显示。

蓄电池组在线监控系统报警数据采用列表方式显示，报警情况一目了然。

➢ 外挂式：方便应用于没有机柜的机房可以放置于柜上、电池组架边。

8英寸彩色触摸液晶显示屏，能显示所有的监测内容，并可查询，通过 RS485通信接口与控制单元进行数据交换。

产品尺寸：主机尺寸：长×宽×高分别为：330*250*70mm➢ 机柜式：标准机柜，触摸屏能显示所有的监测内容，并可查询，通过 RS485通信接口与控制单元进行数据交换。

产品尺寸：长×宽×高 426*330*882、蓄电池组监测单元（内阻、容量、电流、电压采集）蓄电池组在线监控系统用于测试电池单体内阻、充放电数据、容量、电流、电压、温度的采集，每个单元测试1-2组蓄电池组(可扩展1-4组），通过RS485通信接口与控制单元进行数据交换。
