盆式绝缘子仿真计算数据分析

220kV交流盆式绝缘子沿面电场计算及优化
王乾力;安义岩;徐庆伟;孙欣
【期刊名称】《机电信息》
【年(卷),期】2024()12
【摘要】交流工况下,为使交流盆式绝缘子表面电场分布均匀,降低沿面闪络的发生频率,提出了一种盆式绝缘子介电常数迭代优化算法。

通过对工频下220 k V绝缘子介电常数进行多次迭代优化可知:优化前,盆式绝缘子沿面电场分布由高压导杆附近到接地电极附近逐渐减小;优化后,盆式绝缘子电场分布相对均匀,最大电场强度由10.626 k V/mm下降到3.792 k V/mm,下降幅度达64.3%;对盆式绝缘子介电常数而言,优化前绝缘子介电常数均匀分布;优化后,相对介电常数在高压导杆附近达到最大值,并沿径向逐渐减小,到接地电极附近后又小幅回升。

用等差梯度对介电常数进行离散处理,离散梯度绝缘子电场强度相较连续梯度绝缘子场强有所提升,但相对未优化之前,最大电场强度下降幅度达40.8%,优化效果良好。

【总页数】5页(P22-26)
【作者】王乾力;安义岩;徐庆伟;孙欣
【作者单位】国网内蒙古东部电力有限公司赤峰供电公司;国网内蒙古东部电力有限公司电力科学研究院;河北工业大学电气工程学院
【正文语种】中文
【中图分类】TM854
【相关文献】
1.盆式绝缘子存在自由金属颗粒时的电场分析及其对沿面闪络的影响
2.220kV空心复合绝缘子电场计算和优化
3.基于有限元和神经网络方法对220kV盆式绝缘子均压环结构优化设计
4.带局放传感器的252 kV盆式绝缘子的电场计算与分析
5.基于有限元迭代计算的盆式绝缘子电场综合优化
因版权原因，仅展示原文概要，查看原文内容请购买。

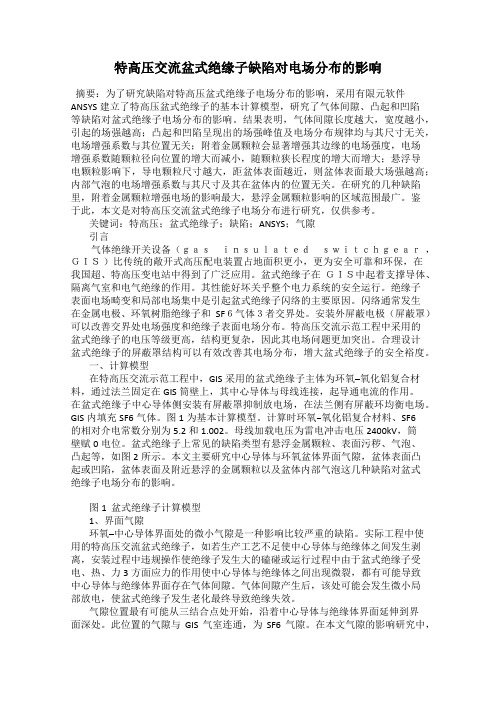

特高压交流盆式绝缘子缺陷对电场分布的影响摘要：为了研究缺陷对特高压盆式绝缘子电场分布的影响，采用有限元软件ANSYS建立了特高压盆式绝缘子的基本计算模型，研究了气体间隙、凸起和凹陷等缺陷对盆式绝缘子电场分布的影响。

结果表明，气体间隙长度越大，宽度越小，引起的场强越高；凸起和凹陷呈现出的场强峰值及电场分布规律均与其尺寸无关，电场增强系数与其位置无关；附着金属颗粒会显著增强其边缘的电场强度，电场增强系数随颗粒径向位置的增大而减小，随颗粒狭长程度的增大而增大；悬浮导电颗粒影响下，导电颗粒尺寸越大，距盆体表面越近，则盆体表面最大场强越高；内部气泡的电场增强系数与其尺寸及其在盆体内的位置无关。

在研究的几种缺陷里，附着金属颗粒增强电场的影响最大，悬浮金属颗粒影响的区域范围最广。

鉴于此，本文是对特高压交流盆式绝缘子电场分布进行研究，仅供参考。

关键词：特高压；盆式绝缘子；缺陷；ANSYS；气隙引言气体绝缘开关设备（ｇａｓｉｎｓｕｌａｔｅｄｓｗｉｔｃｈｇｅａｒ，ＧＩＳ）比传统的敞开式高压配电装置占地面积更小，更为安全可靠和环保，在我国超、特高压变电站中得到了广泛应用。

盆式绝缘子在ＧＩＳ中起着支撑导体、隔离气室和电气绝缘的作用。

其性能好坏关乎整个电力系统的安全运行。

绝缘子表面电场畸变和局部电场集中是引起盆式绝缘子闪络的主要原因。

闪络通常发生在金属电极、环氧树脂绝缘子和SF６气体３者交界处。

安装外屏蔽电极（屏蔽罩）可以改善交界处电场强度和绝缘子表面电场分布。

特高压交流示范工程中采用的盆式绝缘子的电压等级更高，结构更复杂，因此其电场问题更加突出。

合理设计盆式绝缘子的屏蔽罩结构可以有效改善其电场分布，增大盆式绝缘子的安全裕度。

一、计算模型在特高压交流示范工程中，GIS采用的盆式绝缘子主体为环氧–氧化铝复合材料，通过法兰固定在GIS筒壁上，其中心导体与母线连接，起导通电流的作用。

在盆式绝缘子中心导体侧安装有屏蔽罩抑制放电场，在法兰侧有屏蔽环均衡电场。
