J图集钢筋构造解析

钢筋结构图的解读一、箍筋表示方法的解读：⑴φ10@100/200（2）表示箍筋为直径φ10一级钢，加密区间距100，非加密区间距200，全为双肢箍.⑵φ10＠100/200(4）表示箍筋为直径φ10一级钢，加密区间距100，非加密区间距200,全为四肢箍。

⑶φ8＠200(2）表示箍筋为直径φ8一级钢，间距为200，双肢箍。

⑷φ8＠100（4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍. 综合解读：斜杠前面是加密区箍筋间距，斜杠后面是非加密区箍筋间距，后面刮号里的数字表示箍筋肢数一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22;3Φ20 分号前面表示上部钢筋为3Φ22, 分号后面表示下部钢筋为3Φ20。

⑵2φ12；3Φ18 分号前面表示上部钢筋为2φ12，分号后面表示下部钢筋为3Φ18。

⑶4Φ25；4Φ25 分号前面表示上部钢筋为4Φ25, 分号后面表示下部钢筋为4Φ25.⑷3Φ25；5Φ25 分号前面表示上部钢筋为3Φ25, 分号后面表示下部钢筋为5Φ25。

二、梁上部钢筋表示方法：(除集中标注以外，标在梁上部支座处的钢筋）⑴2Φ20 表示两根直径Φ20的二级钢筋,是否是通长布置要结合看集中标注，用于双肢箍.⑵2Φ22+(4Φ12)表示两根直径Φ22二级钢，是否是通长布置要结合看集中标注，4φ12是中间架立筋，是否是六肢箍要看集中标注的钢筋信息，也有可能是四肢箍.⑶6Φ25 4/2 表示上部钢筋第一排为四根直径Φ25二级钢,上部第二排为两根直径Φ25二级钢。

⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根直径22在角部通长布置, 两根直径22在中部仅在支座处布置。

三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。

⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22. ⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18. 四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。

图集学习：11G101-11、L A10-100/200 表示螺旋箍筋。

2、芯柱XZ3、环境类别一类为室内环境，二类、三类、四类，依次变恶劣。

梁：1、构造钢筋与抗扭钢筋的区别：构造钢筋其搭接与锚固长度可取15d；抗扭钢筋其搭接长度为Ll或Lle（抗震），锚固长度lae或la与方式同框架梁下部纵筋。

2、井字梁用单粗虚线表示，梁比板面高用单粗实线，作为支座的井字梁用双细虚线表示，高于板面用双细实线。

3、井字梁跨数的支座按框架梁定，井字梁之间没有支座。

4、框架梁第一排非通长筋支座延伸长度a0=柱（梁）边起延伸至Ln/3的位置，第二排非通长筋延伸长度伸至Ln/4。

Ln取相邻两跨较大跨长度。

5、悬挑梁上部第一排纵筋伸至梁端下弯，第二排伸出至3/4*l位置，l为悬挑净长；6、当梁（不包括框支梁）下部纵筋不全部伸入支座时，不伸入支座的梁下部纵筋截断点距支座边的距离，在标准构造详图中统一取为*本跨梁的净跨值。

7、非框架梁、井字梁的上部纵向钢筋在端部支座的锚固要求：当设计按照交接时，平直段伸至端支座对边后弯折，且平直段长度≥，弯折长度15d；当充分利用钢筋的抗拉强度时，直段伸至端支座对边后弯折，且平直段长度≥，弯折15d；（设计注明用哪种方式）11g才有8、非抗震，框架梁下部纵向钢筋在边支座和中间支座的锚固长度la，11g按充分利用钢筋的抗拉强度考虑【03g：为表中的非抗震锚固长度La。

抗震非抗震框架梁端支座弯锚都为15d，伸入、，中间支座直锚抗震或非抗震值La或Lae，+5d。

上部都是到端部扣保护层，弯锚15d。

】；当计算中不利用该钢筋的强度时，其伸入支座的锚固长度对于带肋的钢筋为12d，光面钢筋为15d；（此设计需要注明）9、非框架梁的下部纵向钢筋在中间支座和端支座的锚固长度：螺纹钢筋为12d，圆钢为15d。

【03g：下部纵筋直锚长度不足的时候也可以伸入到对边再弯锚15d。

上部都是到端部扣保护层或者伸入，弯锚15d。

02
钢筋在建筑中的应用
钢筋混凝土结构
01
钢筋混凝土结构是现代建筑中常 用的结构形式，由混凝土和钢筋 组成，具有强度高、耐久性好、 抗震性能优越等特点。
02
钢筋混凝土结构广泛应用于住宅、 办公楼、桥梁、隧道等建筑和设 施中，为现代社会的建设和发展 提供了重要的支撑。
钢筋在建筑中的位置和作用
钢筋在建筑中主要作为受力构件，承 担着传递荷载的重要作用。
热处理钢筋
由多股钢丝绞合而成， 主要用于预应力混凝土
结构。
通过高温处理提高强度 和韧性，常用于大型预
应力混凝土结构。
钢筋的规格
01
02
03
直径
常见的有6mm、8mm、 10mm、12mm等，根据 需要选择合适的直径。
长度
根据工程需要，钢筋长度 有不同规格，如6m、9m、 12m等。
数量
根据设计要求确定所需钢 筋的数量。
钢筋知识图示讲解一 看便会
• 钢筋在建筑中的应用 • 钢筋的加工与连接 • 钢筋的验收与质量检测 • 钢筋的维护与保养
01
钢筋的基本知识
钢筋的种类
光圆钢筋
表面光滑，主要用于梁、 板等构件的主要受力钢 筋和箍筋。
带肋钢筋
表面有肋纹，提高与混 凝土的粘结力，主要用 于大型结构的梁、柱等
重要构件。
钢绞线
规范施工
在施工过程中，遵守规范，避免对钢筋造成损伤。
感谢观看
在梁、板、柱等主要受力构件中，钢 筋的位置和数量是根据计算和设计要 求确定的，以确保结构的稳定性和安 全性。
钢筋的锚固和搭接
钢筋的锚固是指钢筋在受力方 向上延伸到支座或固定点，以 传递和分散荷载的作用。
钢筋的搭接是指两根钢筋通过 一定的连接方式进行连接，以 实现共同受力。

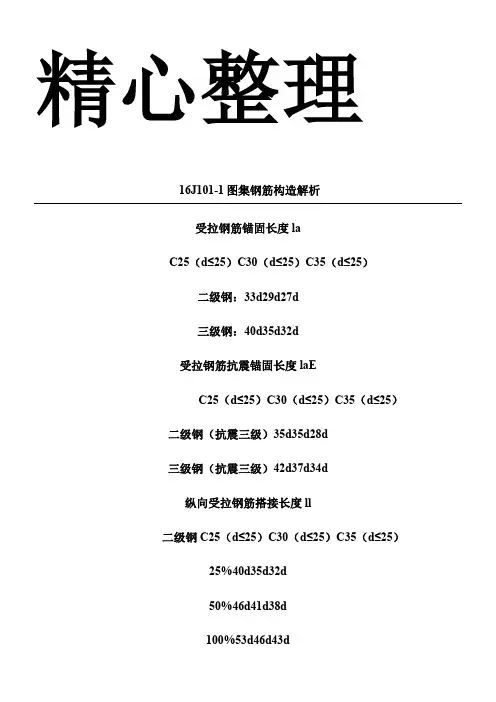

二级钢C25（d≤25）C30（d≤25）C35（d≤25）25%40d35d32d
50%46d41d38d
100%53d46d43d
三级钢C25（d≤25）C30（d≤25）C35（d≤25）
50%59d52d48d
箍筋弯钩1350，平直部分10d，75中较大值
梁上部纵筋两排间距≥25，≥d，排距≥30，1.5d；下部两层钢筋上下间距≥25，≥d，排距≥25d，≥d；拉筋一头为900，一头1350弯钩，平直部分5d。

KZ纵向钢筋连接：
嵌固部位：
llE，
500（焊接）
KZ、Hn/6，
0.6labE；
度为
柱顶弯头均为12d，应伸入柱顶≥0.5labE，柱封头≥laE无需弯折，伸至柱顶≥0.6labE 时柱外层筋弯折为15d，内侧弯折为12d。

所有起步筋均为50间距起步，梁根加密为1.5梁高，≥500（抗震等级Ⅱ-Ⅳ级）。

端部无暗柱时剪力墙水平分布筋应钩柱角筋，弯折为10d；端部有暗柱L型时水平分部筋紧贴角筋内侧弯折10d，转角墙有暗柱连接区域在暗柱外，连接长度为
1.2laE，两连接区域之间间距应≥500，内侧平平筋应伸至暗柱外边竖向筋内侧，弯
折
接,焊接
为三排为≥
，可以
150
两边
域Ln/4内，竖向钢筋连接外墙在净高中间H/3，内侧竖向贯通筋在净高H/4内。

框架梁端支座钢筋伸入柱内≥LaE,≥0.5hc+5d可直锚,中间节点梁下部钢筋在加密区1.5hc梁高外搭接，且搭接长度≥LLE.。
