“倍压整流”电路简介

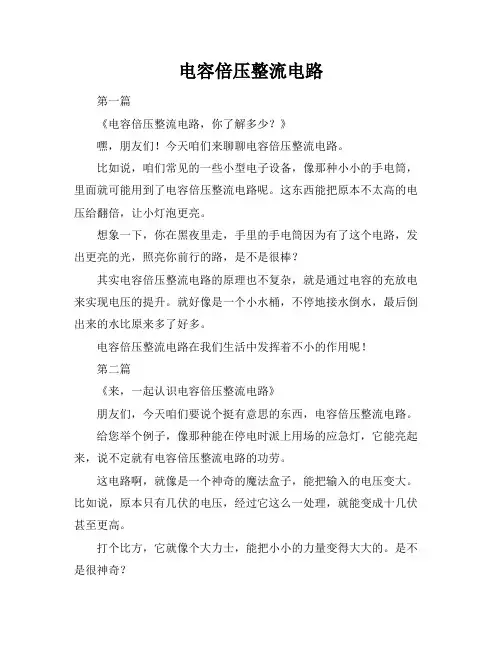

电容倍压整流电路第一篇《电容倍压整流电路，你了解多少？》嘿，朋友们！今天咱们来聊聊电容倍压整流电路。

比如说，咱们常见的一些小型电子设备，像那种小小的手电筒，里面就可能用到了电容倍压整流电路呢。

这东西能把原本不太高的电压给翻倍，让小灯泡更亮。

想象一下，你在黑夜里走，手里的手电筒因为有了这个电路，发出更亮的光，照亮你前行的路，是不是很棒？其实电容倍压整流电路的原理也不复杂，就是通过电容的充放电来实现电压的提升。

就好像是一个小水桶，不停地接水倒水，最后倒出来的水比原来多了好多。

电容倍压整流电路在我们生活中发挥着不小的作用呢！第二篇《来，一起认识电容倍压整流电路》朋友们，今天咱们要说个挺有意思的东西，电容倍压整流电路。

给您举个例子，像那种能在停电时派上用场的应急灯，它能亮起来，说不定就有电容倍压整流电路的功劳。

这电路啊，就像是一个神奇的魔法盒子，能把输入的电压变大。

比如说，原本只有几伏的电压，经过它这么一处理，就能变成十几伏甚至更高。

打个比方，它就像个大力士，能把小小的力量变得大大的。

是不是很神奇？所以啊，可别小看了这个电路，它在很多地方都默默发挥着作用呢！第三篇《讲讲电容倍压整流电路那些事儿》大伙们，今天咱们来唠唠电容倍压整流电路。

您想想，有时候咱们用的一些电动玩具，为啥电池快没电了还能再玩一会儿？这里面可能就有电容倍压整流电路在帮忙。

它能把电池里那一点点剩余的电压给提升起来，让玩具多坚持一会儿。

就好像是在快要跑不动的时候，又有人在后面推了你一把。

比如说，一个小赛车玩具，本来速度慢下来了，因为这个电路，又能风驰电掣地跑起来。

这电容倍压整流电路，可真是个小能手！第四篇《电容倍压整流电路，不简单哟》各位亲，今天咱们聊聊电容倍压整流电路。

您知道吗？像那种能发出漂亮光芒的装饰灯串，说不定就是靠电容倍压整流电路才有那么美的效果。

这电路能把普通的电压变得更强大，让灯串更亮更耀眼。

就好比给一个普通人穿上了华丽的衣服，一下子变得光彩照人。

倍压整流电路电容选择
倍压整流电路是一种常见的电源电路，它可以将输入电压倍压输出，从而提供更高的输出电压。

在倍压整流电路中，电容是一个重要的元件，它可以起到滤波和储能的作用。

因此，正确选择电容对于倍压整流电路的性能和稳定性非常重要。

首先，电容的容值应该根据电路的工作频率来选择。

在倍压整流电路中，电容主要用于滤波，因此需要选择高频响应良好的电容。

一般来说，电容的容值越大，其截止频率越低，因此在高频应用中应该选择容值较小的电容。

例如，在工作频率为50kHz的倍压整流电路中，可以选择容值为1μF的电容。

其次，电容的电压等级也需要考虑。

在倍压整流电路中，电容需要承受较高的电压，因此应该选择电压等级较高的电容。

一般来说，电容的额定电压应该大于电路中最高电压的两倍。

例如，在输出电压为200V的倍压整流电路中，可以选择额定电压为400V的电容。

此外，电容的材料也需要考虑。

在倍压整流电路中，常用的电容材料有铝电解电容和钽电解电容。

铝电解电容价格便宜，但是其容量漂移较大，容易受到温度和电压的影响。

钽电解电容容量稳定，但是价格较贵。

因此，在选择电容材料时需要根据具体情况进行权衡。

最后，需要注意的是，电容的极性应该正确连接。

在倍压整流电路中，电容通常需要承受较高的电压，因此如果极性连接错误，会导致电容
短路或者爆炸，从而损坏整个电路。

综上所述，正确选择电容对于倍压整流电路的性能和稳定性非常重要。

在选择电容时需要考虑容值、电压等级、材料和极性等因素，从而保
证电路的正常工作。

什么是倍压整流电路在电子电路中当后级需要的电压比前级高出整数倍而所需电流又不是很多的时候，就需要倍压电路，工作原理是利用反峰电压较高的二极管和耐压较高的电容组成。

它只能用于低电流高电压的环境，不能用于大电流和高电压的环境。

如上图就是一个倍压整流电路。

倍压整流就是可以把较低的交流电压，用耐压较高的整流二极管和电容器，"整"出一个较高的直流电压。

倍压整流电路一般按输出电压是输入电压的多少倍，分为二倍压、三倍压与多倍压整流电路。

见上图，就是一个4倍压整流电路。

倍压整流原理见上图，是一个简单的二倍压整流电路，其工作原理如下：当变压器副边V2正半周时，电压极性上正下负，VD1导通，VD2截止，电流通过VD1向C1充电，C1的电压可达到V2峰值的根号2倍，并且保持不变。

当V2负半周时，变压器次级电压极性上负下正，VD2导通，VD1截止，此时C1上的电压加上电源电压通过VD2向C2充电，使C2的电压达到2倍的根号V2峰值，并保持不变。

此时它的值是变压器次级电压的2倍，所以叫做二倍压整流电路。

由此可见，利用电容对电荷的存储作用，使输出电压（即C2上的电压）为变压器副边电压的两倍，利用同样原理可以实现所需倍数的输出电压。

三倍压整流电路利用二倍压整流电路原理，我们可以增加一个整流二极管和一个电容组成三倍压整流电路，工作原理为：在e2的第一个半周和第二个半周与二倍压整流电路相同，即C1上的电压被充电到接近√2E2 ，C2上的电压被充电到接近2√2E2 。

当第三个半周时，D1、D3导通，D2截止，电流除经D1给C1充电外，又经D3给C3充电， C3上的充电电压Uc3=e2峰值+Uc2一Uc1≈2√2E2 这样就可以输出直流电压Usc=Uc1i+Uc3≈3√2E2，实现三倍压整流。

按照相同方法，我们可以增加整流二极管和电容的数量实现多倍压整流。

如上图所示，为五倍压整流电路。

其原理都是利用电容对电荷的存储作用，使输出电压升高。

倍压整流负高压电路倍压整流负高压电路是一种常见的电路配置，用于将输入电压倍增并整流为负高压输出。

本文将介绍倍压整流负高压电路的原理、工作方式以及应用领域。

一、原理倍压整流负高压电路的原理基于变压器和整流器的组合。

变压器用于将输入电压升高到所需的倍数，而整流器则将交流电转换为直流电。

通过合理的设计和控制，倍压整流负高压电路可以实现高效、稳定的负高压输出。

二、工作方式倍压整流负高压电路通常由以下几个主要组成部分构成：1. 变压器：变压器是倍压整流负高压电路的核心组件。

它由一对绕组组成，分别称为主绕组和副绕组。

主绕组接收输入电压，而副绕组则提供倍压输出。

通过变压器的变换比，可以实现输入电压的倍增。

2. 整流器：整流器用于将变压器输出的交流电转换为直流电。

常见的整流器包括单相整流桥和三相整流桥。

整流器通过控制开关管的导通和截止，使得电流只能单向流动，从而实现整流功能。

3. 滤波器：滤波器用于平滑整流器输出的脉动直流电。

它通常由电容器和电感器组成，能够滤除直流电中的纹波成分，使输出电压更加稳定。

4. 负载：负载是倍压整流负高压电路的输出部分，用于接收并利用负高压电源提供的电能。

负载可以是各种电子设备或实验装置，如粒子加速器、电子显微镜等。

三、应用领域倍压整流负高压电路在许多领域都有广泛的应用，其中一些典型的应用包括：1. 科学研究：倍压整流负高压电路常用于实验室中的科学研究，如粒子物理学、核物理学等。

它可以为实验装置提供所需的高电压和稳定的电源。

2. 工业应用：倍压整流负高压电路在工业领域中也有重要的应用。

例如，它可以用于电子器件的测试和校准，以及高压设备的驱动和控制。

3. 医疗设备：在医疗设备中，倍压整流负高压电路常用于X射线机、CT扫描仪等设备中的高压电源部分。

它能够为这些设备提供所需的高电压和稳定的电流。

4. 通信系统：倍压整流负高压电路还可以应用于通信系统中的高压电源模块。

它可以为通信设备提供稳定的高压电源，确保设备的正常运行。
