光电式指脉搏波心率检测仪实验报告

一、实验目的1. 理解数字脉搏计的原理和组成；2. 掌握数字脉搏计的测量方法；3. 熟悉数字脉搏计的调试与维护；4. 提高数字电路的实验技能。

二、实验原理数字脉搏计是一种利用光电传感器检测人体脉搏的仪器，其原理是利用光电效应将脉搏信号转换为电信号，然后通过模数转换器（A/D转换器）将模拟信号转换为数字信号，最后由微处理器进行处理，得出脉搏频率。

实验原理图如下：光电传感器→光敏电阻→放大电路→滤波电路→A/D转换器→微处理器→显示屏三、实验器材1. 数字脉搏计实验装置；2. 信号发生器；3. 示波器；4. 电源；5. 线路连接线。

四、实验步骤1. 连接实验装置：将光电传感器、放大电路、滤波电路、A/D转换器、微处理器和显示屏按照实验原理图进行连接。

2. 信号测试：使用信号发生器产生一定频率的模拟信号，输入到放大电路中，观察放大电路输出信号的变化。

3. 滤波电路测试：观察滤波电路对输入信号的滤波效果，确保输出信号稳定。

4. A/D转换器测试：将模拟信号输入到A/D转换器中，观察数字信号的输出。

5. 微处理器测试：将A/D转换器输出的数字信号输入到微处理器中，观察微处理器的工作状态。

6. 显示屏测试：观察显示屏是否能够正确显示脉搏频率。

7. 脉搏计调试：将光电传感器放置在人体脉搏部位，调整光电传感器与皮肤的距离，使信号输出稳定。

8. 脉搏计测量：将脉搏计佩戴在人体手腕上，观察显示屏上脉搏频率的实时变化。

9. 脉搏计维护：检查各电路连接是否牢固，确保脉搏计的正常工作。

五、实验结果与分析1. 放大电路输出信号稳定，滤波电路滤波效果良好。

2. A/D转换器输出数字信号准确，微处理器工作状态正常。

3. 显示屏能够正确显示脉搏频率。

4. 脉搏计佩戴舒适，测量结果准确。

六、实验总结通过本次实验，我们了解了数字脉搏计的原理和组成，掌握了数字脉搏计的测量方法，熟悉了数字脉搏计的调试与维护。

在实验过程中，我们遇到了一些问题，如放大电路输出信号不稳定、滤波电路滤波效果不佳等，通过分析原因，我们解决了这些问题，提高了实验技能。

光电脉搏检测电路测试报告电路总体设计思路：电路总体要求：1．稳定提取人体手指信号2．对频率在0.5-20Hz内信号进行有效放大3．将50Hz干扰尽量滤除4．将脉搏波信号放大至伏量级进行观察单元电路测试与分析：1．光电传感电路电路主要功能：提取人体指端脉搏信号，将其转化为电信号输出。

测试方法：测试者平稳的将手指轻压光敏三极管上方，尽量覆盖它的透明部分，用发光二极管或其他光源照射手指。

测试结果：输出端得到约为4V直流信号，在其基础上有交流信号的变化，幅值约为1mV。

测试分析：光发射部分：测试时采用了实验室的台灯照射手指，因其功率较大，实验效果较好。

光接受部分：光敏三极管阻值随光照发生变化，从有到无变化范围为20-400k欧姆，通电后光敏三极管两端分压范围约为1-4V。

手指轻压在金属封装的光敏三极管上，基本遮住了光接受部分，减少了环境光的干扰，通电时从输出端测得信号为3.96V直流信号基础上含有交流信号，交流信号幅值为0.940mV频率为50Hz，即为光电传感器转化得到的人体脉搏信号，由于信号微弱，被工频干扰所覆盖。

2．前级处理、放大电路电路主要功能：去除直流低频信号，抑制高频信号，对50Hz工频干扰进行初步衰减，同时对有用的脉搏信号进行了初步的放大。

测试方法：用实验室信号发生器输入同一幅值的正弦信号，通过调节输入不同的频率用示波器进行输出信号幅值的观察。

测试结果：输入信号幅值为80mV理论放大10倍，截止频率为23Hz。

实验数据如下：f(Hz) 5.786 7.035 9.17 14.11 16.05 18.02 20.9 23.41 30.81 40.29 50.02 100 V(V) 0.45 0.506 0.562 0.6 0.597 0.584 0.564 0.543 0.479 0.405 0.348 0.19 可见，实际放大7.5倍左右，截止频率在30多Hz，在50Hz有4.35倍的放大。

光电脉搏测量仪设计报告一、设计意义从脉搏波中提取人体的生理病理信息作为临Array床诊断和治疗的依据，历来都受到中外医学界的重视。

目前医院的护士每天都要给住院的病人把脉记录病人每分钟脉搏数，方法是用手按在病人腕部的动脉上，根据脉搏的跳动进行计数。

为了节省时间，一般不会作1分钟的测量，通常是测量10秒钟时间内心跳的数，再把结果乘以6即得到每分钟的心跳数，即使这样做还是比较费时，而且精度也不高，因此，需要有使用更加方便，测量精度更高的设备。

二、关键技术脉搏检测中关键技术是传感器的设计与传感器输出的微弱信号提取问题, 本文设计的脉搏波检测系统以光电检测技术为基础，并采用了脉冲振幅光调制技术消除周围杂散光、暗电流等各种干扰的影响。

并利用过采样技术和数字滤波等数字信号处理方法，代替实现模拟电路中的放大滤波电路的功能。

本系统模拟电路简单，由ADC841芯片实现脉搏信号采集，信号处理和脉搏次数的计算等功能，因此体积小，功耗低，系统稳定性高。

本系统可实现脉搏波的实时存储并可实现与上位机(PC 机)的实时通讯, 因此可作为多参数病人中心监护系统的一个模块完成心率检测和脉搏波形显示。

三、硬件设计3.1 设计框图光电脉搏测量仪是利用光电传感器作为变换原件，把采集到的用于检测脉搏跳动的红外光转换成电信号，用电子仪表进行测量和显示的装置。

本系统的组成包括光电传感器、信号处理、单片机电路、数码显示、电源等部分。

脉搏测量仪硬件框图如图1所示。

当手指放在红外线发射二极管和接收三极管中间，随着心脏的跳动，血管中血液的流量将发生变换。

由于手指放在光的传递路径中，血管中血液饱和程度的变化将引起光的强度发生变化，因此和心跳的节拍相对应，红外接收三极管的电流也跟着改变，这就导致红外接收三极管输出脉冲信号。

该信号经放大、滤波、整形后输出，输出的脉冲信号作为单片机的外部中断信号。

单片机电路对输入的脉冲信号进行计算处理后把结果送到数码管显示。

目录1 技术指标 (1)2 基本原理 (1)3 方案论证 (2)3.1 光电传感探头的选择 (3)3.2 传感器驱动电路方案 (3)3.3 电源供电及运放工作方式 (3)3.4 模拟到数字转换电路 (3)4 硬件电路设计 (4)4.1 红外发射管驱动电路 (4)4.2 红外接收管电路 (4)4.3 信号调理电路 (5)4.4 模拟—数字信号转换电路 (6)4.5 电源电路 (6)4.6 单片机最小系统 (7)4.7 人机交互部分 (7)5 软件设计 (8)6 测试报告 (8)7 结论 (10)8 心得体会 (10)9 参考文献 (11)10 附录 (11)摘要：心率是反映人体健康状况的一种重要参数。

本文介绍了一种以C8051F310单片机为核心的人体心率测试装置。

系统采用反射式光电传感器ST168感应人体的心率信号，经过放大、滤波、施密特触发等电路，将其转换为脉冲电压信号，再利用单片机对脉冲信号计数、处理并显示。

实验证明，本装置具有信噪比高、精确、低成本等特点，完成了微弱信号放大，并有显示、报警等功能，具备良好的实际应用价值。

关键字：心率测试 ST168 小信号放大 C8051F3101 技术指标①自制的光电传感头灵敏度高，信号峰峰值最高可达100mV。

②光电传感头只要按要求放好即可开始测量，不需要多次调整。

③信号调理电路的同频带为0.16Hz到6.6Hz，增益可达1000以上。

④以最少数量的的芯片、最低的成本为设计准则。

⑤外接9V电源适配器，硬件电路稳定可靠，可以长时间工作。

⑥采用算法对采集到的心率信号进行优化，并能够实时测量。

⑦具备模式控制、显示、报警功能。

2 基本原理据朗伯比尔（Lamber Beer）定律, 物质在一定波长处的吸光度和它的浓度成正比。

当恒定波长的光照射到人体组织上时, 通过人体组织吸收、反射衰减后测量到的光强将在一定程度上反映出被照射部位组织的结构特征。

心率和脉搏是同步的，故测量人体心率即测量脉搏。

光电脉搏测量电路测试报告整个系统准备用四节1.5v 干电池供电，运放采用lm324，下面是其性能参数： LM324LM324四运放放大器是内含四个特性近似相同的高增益、内补偿放大器的单电源（也可以是双电源）运算放大器。

电路可以在+5V 或+15V 下工作，功耗低，每个运放静态功耗约0.8mA ，但驱动电流可达40 mA 。

LM324主要参数电压增益 100dB 单位增益带宽 1MHz 单电源工作范围 3V----30VDC 每个运放功耗（V+=5V 时） 1mV/op.Amp 输入失调电压 2mV （最大值7mV ）输入偏置电流 50nA----150 nA 输入失调电流 5nA----50 nA 输入共模电压范围 0----V+-1.5VDC （单电源时） V- ----V+-1.5VDC （双电源时）输出电压幅度 0----V+-1.5VDC （单电源时）输出电流 40mA 放大器间隔离度 -120dB （f0:1kHz----20kHz ）4.单元电路1．光发射电路：本电路的依据是电压电流转化电路，所以为了LED 能够稳定的工作，在输入部分放了一个稳压管从而提供稳定电压，使得发光二极管能得到较稳定的电流。

以1N4678为稳压器件，在Vi ＝3V 的情况下，为得到1.8V 的稳压输出，则需要串联R2＝300Ω。

又因为实验室中的发光二极管在20mA 左右，所以I ＝1.8/R1，计算出R1＝900Ω。

2．光电转换VoViR2R1此电路是以电流电压转换电路为基础设计出来的。

电路特点：光电二极管输出短路电流与输出光强有良好的线性关系。

反馈电路为一个一阶低通滤波器，在放大的同时可以进行滤波，这样有效的抑制工频干扰。

右图相对左图加了一个RC 回路，这是因为光电池的电流非常小，运放偏置电流可能会对其造成影响，故设计成右图。

以提高电路可靠性。

我使用的光电池是2DU-34,经测量光电流在普通台灯照射下只能达到0.1μA 左右。

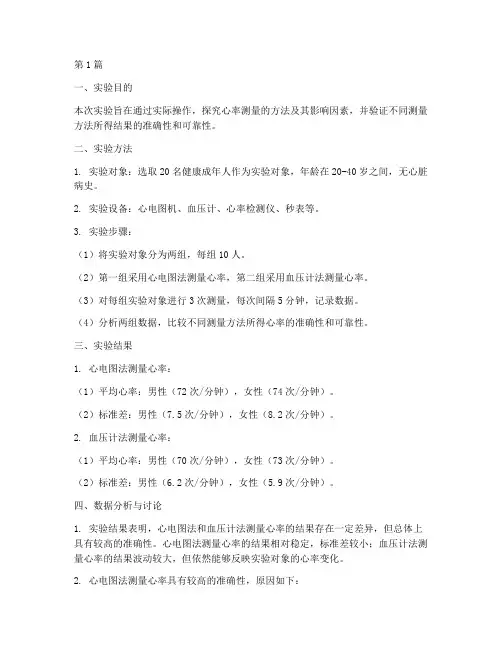

第1篇一、实验目的本次实验旨在通过实际操作，探究心率测量的方法及其影响因素，并验证不同测量方法所得结果的准确性和可靠性。

二、实验方法1. 实验对象：选取20名健康成年人作为实验对象，年龄在20-40岁之间，无心脏病史。

2. 实验设备：心电图机、血压计、心率检测仪、秒表等。

3. 实验步骤：（1）将实验对象分为两组，每组10人。

（2）第一组采用心电图法测量心率，第二组采用血压计法测量心率。

（3）对每组实验对象进行3次测量，每次间隔5分钟，记录数据。

（4）分析两组数据，比较不同测量方法所得心率的准确性和可靠性。

三、实验结果1. 心电图法测量心率：（1）平均心率：男性（72次/分钟），女性（74次/分钟）。

（2）标准差：男性（7.5次/分钟），女性（8.2次/分钟）。

2. 血压计法测量心率：（1）平均心率：男性（70次/分钟），女性（73次/分钟）。

（2）标准差：男性（6.2次/分钟），女性（5.9次/分钟）。

四、数据分析与讨论1. 实验结果表明，心电图法和血压计法测量心率的结果存在一定差异，但总体上具有较高的准确性。

心电图法测量心率的结果相对稳定，标准差较小；血压计法测量心率的结果波动较大，但依然能够反映实验对象的心率变化。

2. 心电图法测量心率具有较高的准确性，原因如下：（1）心电图法直接测量心脏的电活动，能够直观地反映心脏的跳动情况。

（2）心电图法具有较高的灵敏度，能够捕捉到微小的心率变化。

3. 血压计法测量心率的结果相对波动较大，原因如下：（1）血压计法测量心率时，受呼吸、运动等因素的影响较大。

（2）血压计法测量心率时，需要将手指紧贴血压计，手指的压迫程度对测量结果有一定影响。

五、结论1. 心电图法和血压计法测量心率的结果存在一定差异，但总体上具有较高的准确性。

2. 心电图法测量心率具有较高的准确性，适用于临床诊断和健康监测。

3. 血压计法测量心率相对简单易行，但准确性略低于心电图法，适用于日常生活中的心率监测。

第1篇一、实验目的本次实验旨在设计并制作一款心率检测装置，通过实验验证该装置的可行性，并对其性能进行评估。

实验过程中，我们将探讨不同传感器、信号处理方法以及数据展示方式对心率检测精度的影响。

二、实验原理心率检测装置通过检测人体脉搏信号，计算每分钟心跳次数，从而反映人体心脏的健康状况。

实验中，我们采用光电传感器采集脉搏信号，经过信号处理和算法计算，得到心率的数值。

三、实验材料与设备1. 光电传感器2. 单片机3. 滤波电路4. 数码管5. 信号线6. 电池7. 实验台8. 心率参考标准四、实验步骤1. 搭建实验电路：根据实验原理，搭建包含光电传感器、单片机、滤波电路、数码管等模块的实验电路。

2. 采集脉搏信号：将光电传感器固定在手指上，通过传感器采集脉搏信号。

3. 信号处理：对采集到的脉搏信号进行滤波、放大等处理，消除噪声干扰。

4. 算法计算：根据处理后的信号，采用算法计算心率值。

5. 数据展示：将计算得到的心率值通过数码管显示，并与心率参考标准进行对比。

五、实验结果与分析1. 传感器选择：实验中采用光电传感器采集脉搏信号，与电容传感器相比，光电传感器具有响应速度快、抗干扰能力强等优点，能够有效提高心率检测精度。

2. 信号处理：通过滤波电路对采集到的脉搏信号进行滤波，消除噪声干扰，提高信号质量。

实验结果表明，滤波后的信号与原始信号相比，信噪比明显提高，心率检测精度得到提升。

3. 算法计算：采用基于单片机的算法计算心率值，通过实验验证，该算法能够准确计算心率，满足实验要求。

4. 数据展示：通过数码管显示心率值，并与心率参考标准进行对比，验证装置的可靠性。

六、实验结论1. 通过本次实验，成功设计并制作了一款心率检测装置，验证了该装置的可行性。

2. 采用光电传感器和滤波电路，提高了心率检测精度。

3. 基于单片机的算法计算心率值，满足实验要求。

4. 数码管显示心率值，便于用户观察。

七、实验不足与改进1. 实验中，传感器与手指的接触面积较小，可能导致信号采集不稳定。

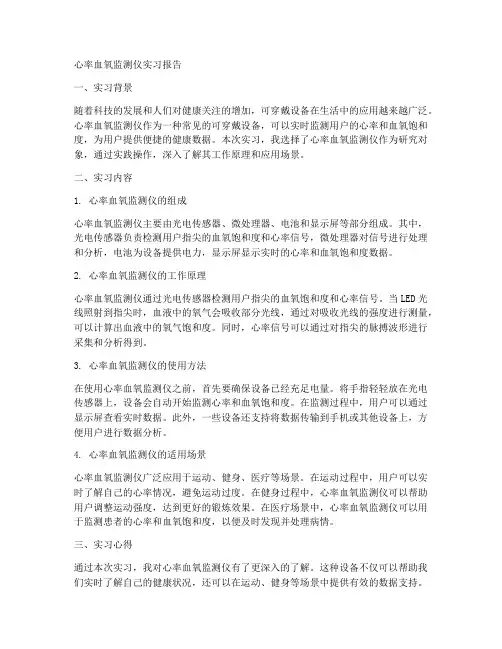

心率血氧监测仪实习报告一、实习背景随着科技的发展和人们对健康关注的增加，可穿戴设备在生活中的应用越来越广泛。

心率血氧监测仪作为一种常见的可穿戴设备，可以实时监测用户的心率和血氧饱和度，为用户提供便捷的健康数据。

本次实习，我选择了心率血氧监测仪作为研究对象，通过实践操作，深入了解其工作原理和应用场景。

二、实习内容1. 心率血氧监测仪的组成心率血氧监测仪主要由光电传感器、微处理器、电池和显示屏等部分组成。

其中，光电传感器负责检测用户指尖的血氧饱和度和心率信号，微处理器对信号进行处理和分析，电池为设备提供电力，显示屏显示实时的心率和血氧饱和度数据。

2. 心率血氧监测仪的工作原理心率血氧监测仪通过光电传感器检测用户指尖的血氧饱和度和心率信号。

当LED光线照射到指尖时，血液中的氧气会吸收部分光线，通过对吸收光线的强度进行测量，可以计算出血液中的氧气饱和度。

同时，心率信号可以通过对指尖的脉搏波形进行采集和分析得到。

3. 心率血氧监测仪的使用方法在使用心率血氧监测仪之前，首先要确保设备已经充足电量。

将手指轻轻放在光电传感器上，设备会自动开始监测心率和血氧饱和度。

在监测过程中，用户可以通过显示屏查看实时数据。

此外，一些设备还支持将数据传输到手机或其他设备上，方便用户进行数据分析。

4. 心率血氧监测仪的适用场景心率血氧监测仪广泛应用于运动、健身、医疗等场景。

在运动过程中，用户可以实时了解自己的心率情况，避免运动过度。

在健身过程中，心率血氧监测仪可以帮助用户调整运动强度，达到更好的锻炼效果。

在医疗场景中，心率血氧监测仪可以用于监测患者的心率和血氧饱和度，以便及时发现并处理病情。

三、实习心得通过本次实习，我对心率血氧监测仪有了更深入的了解。

这种设备不仅可以帮助我们实时了解自己的健康状况，还可以在运动、健身等场景中提供有效的数据支持。

同时，我也认识到心率血氧监测仪在医疗领域的重要性，它可以帮助医生及时了解患者的心率和血氧饱和度，为诊断和治疗提供有力保障。

五邑大学电子系统设计报告题目：脉搏心率测试仪测试与制作院系信息工程学院专业电子信息工程学号学生姓名指导教师陈鹏报告日期2012年12月电子系统设计报告脉搏测试仪是用来测量一个人脉搏跳动次数的电子仪器，也是心电图的主要组成部分，因此，在现代医学上具有重要的作用。

随着心脏的搏动，人体组织半透明度随之改变：当血液送到人体组织时，组织的半透明度减小；当血液流回心脏，组织则半透明度增大。

在人体组织较薄的手指尖通过红外对管来获得采集信号。

一、课程设计实验目的：1．通过对电子技术的综合运用，使学到的理论知识相互融泄贯通，在认识上产生一个飞跃。

初步掌握一般电子电路设计的方法，使学生得到一些工程设计的初步训练，并为以后的毕业设计奠定良好基础。

2．培养同学自学能力，独立分析问题、解决问题的能力。

对设计中遇到的问题，通过独立思考、查找工具书、参考文献、寻求正确答案；对实验中碰到的一些问题，能通过观察、分析、判断、改正、再实验、再分析等基本方法去解决3．熟练掌握几种常用的单元元件电路的分析和设计方法。

4．学会电路的实验调试和整机指标测试方法，使学生巩固和加深对电子系统设计的理论知识，锻炼学生的动手能力。

二、课程实验设计方案：把转换为电信号的脉搏信号，在单位时间60s内进行记数，并用数字显示其记数值，从而直接得到每分钟的脉搏数。

三、设计要求及技术指标它的基本功能是：用传感器将脉搏的跳动转换为电信号，并加以放大，整形和滤波。

在短时间内（60s)测出每分钟的脉搏数。

它的作用可以在60S内测量脉搏数，并且显示其数字。

正常人脉搏为60-80次每分钟，婴儿为90-100次每分钟，老人为100-150次每分钟。

要求：1、实现在30~60内秒测量1分钟的脉搏数，并且显示其数字。

正常人脉搏数为60~80次/min，小孩为90~100次/min,老人为100~150次/min.。

2、用传感器将脉搏的跳动转换为电压信号，并加以放大整形和滤波。

脉搏测试仪工作原理本设计采用单片机AT89C51为控制核心，实现脉搏测量仪的基本测量功能。

脉搏测量仪硬件框图如下图2.1 所示：图 2.1 脉搏测量仪的工作原理当手指放在红外线发射二极管和接收三极管中间，随着心脏的跳动，血管中血液的流量将发生变换。

由于手指放在光的传递路径中，血管中血液饱和程度的变化将引起光的强度发生变化，因此和心跳的节拍相对应，红外接收三极管的电流也跟着改变，这就导致红外接收三极管输出脉冲信号。

该信号经放大、滤波、整形后输出，输出的脉冲信号作为单片机的外部中断信号。

单片机电路对输入的脉冲信号进行计算处理后把结果送到液晶显示。

光电传感器的原理根据朗伯一比尔(Lamber —Beer)定律，物质在一定波长处的吸光度和他的浓度成正比。

当恒定波长的光照射到人体组织上时，通过人体组织吸收、反射衰减外部中断信号光电传感器 低通放大器 比较器和振荡器单片机 AT89C51数码显示电路 外部晶振后，测量到的光强将在一定程度上反映了被照射部位组织的结构特征[7]。

脉搏主要由人体动脉舒张和收缩产生的，在人体指尖组织中的动脉成分含量高，而且指尖厚度相对其他人体组织而言比较薄，透过手指后检测到的光强相对较大，因此光电式脉搏传感器的测量部位通常在人体指尖。

手指组织可以分成皮肤、肌肉、骨骼等非血液组织和血液组织，其中非血液组织的光吸收量是恒定的，而在血液中，静脉血的搏动相对于动脉血是十分微弱的，可以忽略。

因此可以认为光透过手指后的变化仅由动脉血的充盈而引起的，那么在恒定波长的光源照射下，通过检测透过手指的光强将可以间接测量到人体的脉搏信号[7]。

光电传感器的结构传感器由红外发光二级管和红外接收三极管组成。

采用GaAs红外发光二极管作为光源时，可基本抑制由呼吸运动造成的脉搏波曲线的漂移。

红外接收三极管在红外光的照射下能产生电能，它的特性是将光信号转换为电信号。

在本设计中，红外接收三极管和红外发射二极管相对摆放以获得最佳的指向特性。

光电脉搏之测试报告3004210121-1-陈俊一、背景及意义随着我国经济的迅猛发展和人民生活水平的不断提高，有关心血管的疾病的发病率与死亡率正在逐年上升，就需要一种方便、快捷的评估心血管健康状况的方法来评估健康状况，可以实时把握健康状况目前大部分医院中多采用有创的手段获得这些参数值。

有创的方法虽然准确但由于费用大、危险性高等特点，仅限于重症病人的检测、不适用于健康人的日常保健。

中医诊断的最重要的手段是诊脉，也就是说各种疾病都会影响到脉搏的搏动特征。

因此脉搏波中含有大量的生理信息。

脉搏波可以反映血管壁的硬度、外周阻力、心脏的射血情况等。

这就为我们通过脉搏传感器获取脉搏搏动图像并分析计算与脉搏搏动特征密切相关的心血管功能参数提供了物理学和医学的基础。

目前基于脉搏波的心血管功能参数检测方法的研究有很多，主要集中在脉搏波的仿真模型及其与心血管疾病关系的研究、脉搏波检测系统的研制、脉搏波传播理论的研究。

二、脉搏波原理及波形信息动脉脉搏波可以沿着动脉管壁向外周血管传播，这一在空间上传播的波动称为动脉脉搏波。

从力学观点上看，动脉脉搏波实际是血流波和动脉壁波动的统称，一是在血流中传播的脉搏波，另一是沿动脉壁传播的脉搏波，后者又是以血管壁应力波的形式传播。

脉搏是人体活动最重要、最灵敏和最可靠的信息来源。

脉搏波压力及波形特征变化是评价人体心血管系统生理病理状态的重要依据。

无论是中医切脉或是西医心血管疾病检查，都试图从脉搏波的压力与波形变化中提取各种生理、病理信息。

这是因为，当脉搏波由心脏开始向动脉系统传播时，不仅要受到心脏本身的影响，同时也受到流经各级动脉及分支中各种生理因素如血管阻力、血管壁弹性和血液粘性等的影响，使动脉波中包含有极丰富的心血管系统生理病理信息。

由此可见，进行脉搏波的分析研究是很有价值的。

如图，为一个典型的放大脉搏波形图：放大脉波图完成记录波形图(见图3) 后, 于波形图上取如下参数:①h1指从主波的顶点到基线的距离, 单位以毫米计, 它反映微血管床的最大血量, 还可以反映出末梢循环血液充盈程度。

光电系统课程设计报告设计题目：光电心率测量仪指导教师：吴老师班级：光电0905班设计者姓名：SYY目录1、摘要 (4)2、技术指标 (4)3、基本原理及详细说明 (4)3.1、信号的采集 (4)3.2、电源 (5)3.3、信号处理电路 (5)3.4、单片机电路 (5)3.5、显示电路 (6)3.6、发光二极管、蜂鸣器、开关等其余电路 (6)4、方案论证 (6)4.1、光电传感器的选择 (6)4.2、信号处理芯片的选择 (7)4.3、显示电路的锁存与否 (7)4.4、光电传感器的驱动电路的选择 (7)4.5、电源供给的选择 (7)5、硬件电路设计 (8)5.1、电源电路设计 (8)5.2、红外传感器发射与接收电路 (8)5.3、“虚拟地”电路 (9)5.4、信号处理电路 (9)5.5、模拟信号转换为数字信号电路 (10)5.6、单片机核心电路 (10)5.7、显示电路 (11)5.8、蜂鸣器电路 (11)5.9、控制开关电路 (12)6、软件设计 (12)6.1、软件设计概述 (12)6.2、流程图 (13)6.2.1、总流程图 (13)6.2.2、平均模式显示模块流程图 (14)6.2.3、瞬时模式显示模块流程图 (14)6.2.4、定时器T0流程图 (15)6.2.5、定时器T1流程图 (15)6.2.6、外部中断0流程图 (15)7、测试报告 (16)7.1、模拟部分测试 (16)7.2、数字部分测试 (17)8、结论 (19)9、课程设计中碰到的问题及解决 (19)9.1、原理图的绘制 (19)9.2、PCB的绘制 (19)9.3、元器件的焊接 (19)9.4、调试部分 (20)10、心得体会 (20)11、参考文献 (21)附录 (23)1、本设计的电路原理图2、PCB图（所有层）3、PCB图（顶层）4、PCB图（底层）5、PCB图（丝印层）6、元器件清单1、摘要心率测量应用于医疗、健康、体育以及我们生活中的方方面面，因此测量的精度和简便性是令人关注的。

一、实习背景随着科技的不断发展，医疗设备在临床应用中的重要性日益凸显。

心率血氧监测仪作为一种便携式医疗设备，能够实时监测患者的生命体征，为临床医生提供重要的生理参数，有助于疾病的诊断和治疗。

为了提高自身的专业技能，我于近期参加了心率血氧监测仪的实习，现将实习情况报告如下。

二、实习目的1. 熟悉心率血氧监测仪的基本原理和操作方法；2. 掌握心率血氧监测数据在临床中的应用；3. 提高临床思维能力和实践操作技能。

三、实习内容1. 心率血氧监测仪的基本原理心率血氧监测仪是通过光电容积脉搏波描记法（PPG）来测量血氧饱和度和心率的。

当光线照射到皮肤表面时，部分光线被皮肤吸收，部分光线穿透皮肤到达组织，然后被血红蛋白吸收。

根据吸收光线的强弱，可以计算出血氧饱和度和心率。

2. 心率血氧监测仪的操作方法（1）连接电源：将心率血氧监测仪的电源线插入电源插座，确保设备正常工作。

（2）连接传感器：将传感器贴在患者的手指或耳垂上，确保传感器与皮肤紧密贴合。

（3）启动设备：按下设备上的开机按钮，进入工作状态。

（4）设置参数：根据患者情况设置合适的测量参数，如测量时间、报警阈值等。

（5）开始测量：按下测量按钮，设备开始采集数据。

（6）查看数据：测量完成后，查看设备屏幕上的血氧饱和度和心率数据。

3. 心率血氧监测数据在临床中的应用（1）评估患者病情：通过实时监测血氧饱和度和心率，可以了解患者的呼吸、循环状况，为医生提供重要的生理参数。

（2）指导治疗方案：根据心率血氧监测数据，医生可以调整治疗方案，如调整氧疗、药物治疗等。

（3）监测手术麻醉效果：在手术过程中，通过心率血氧监测仪可以实时监测患者的生命体征，确保手术安全。

（4）评估治疗效果：在治疗过程中，通过心率血氧监测数据可以评估治疗效果，为医生提供决策依据。

四、实习体会1. 心率血氧监测仪在临床应用具有重要意义，能够为医生提供准确的生理参数，有助于疾病的诊断和治疗。

2. 实习过程中，我掌握了心率血氧监测仪的操作方法，熟悉了设备的使用技巧，提高了自己的实践操作技能。

光电脉搏检测电路设计报告脉搏波的概述1.脉搏波的定义脉搏波是以心脏搏动为动力源, 通过血管系的传导而产生的容积变化和振动现象。

当心脏收缩时, 有相当数量的血液进入原已充满血液的主动脉内, 使得该处的弹性管壁被撑开,此时心脏推动血液所作的功转化为血管的弹性势能; 心脏停止收缩时, 扩张了的那部分血管也跟着收缩, 驱使血液向前流动, 结果又使前面血管的管壁跟着扩张, 如此类推。

这种过程和波动在弹性介质中的传播有些类似, 因此称为脉搏波(pulse wave) 。

2.脉搏信息血液在人体内循环流动过程中, 经历过心脏的舒张、内脏流量的涨落、血管各端点的阻滞、血管内波的折一反射以及血管壁的黏弹等过程。

脉搏波不仅受到心脏状况的影响, 同时要受到内环境调控功能器官(脏器) 状态所需血液参数以及系统状态参数等的影响。

所以脉搏波所呈现出的形态、强度、速率和节律等方面的综合信息富含有关心脏、内外循环和神经等系统的动态信息, 很大程度上反映出人体心血管系统中许多生理病理的血流特征。

3.脉搏测量的意义脉搏是临床检查和生理研究中常见的生理现象, 包含了反映心脏和血管状态的重要生理信息。

人体内各器官的健康状态、病变等信息将以某种方式显现在脉搏中即在脉象中。

人体脉象中富含有关心脏、内外循环和神经等系统的动态信息。

通过对脉搏波检测得到的脉波图含有出许多有诊断价值的信息, 可以用来预测人体某些器脏结构和功能的变换趋势, 如:血管几何形态和力学性质的变异会引起脉搏波波形和波速等性质的改变, 而脉搏的病理生理性改变常引发各种心血管事件, 脉搏生理性能的改变可以先于疾病临床症状出现, 通过对脉搏的检测可以对如高血压和糖尿病等引起的血管病变进行评估。

同时脉搏测量还为血压测量, 血流测量及其他某些生理检测技术提供了一种生理参考信号。

设计目的与意义❖目的应用光电式传感器、放大滤波电路组成的脉搏测量电路通过示波器显示人体指端动脉脉搏信息❖意义通过观测到的脉搏的次数、跳动的波形为临床提供部分诊断价值的信息, 为人体某些器脏结构和功能的变换趋势提供生理参考信号系统设计1.测量信号的特征❖人体信息本身具有不稳定性、非线性和概率特性。
