3kV A在线式UPS的工作原理与故障维修UPS的品牌较多，这里以山特(Santak)牌C系列3kV A在线式UPS为例叙述其工作原理及维修方法，供电源技术工程人员参考。
1性能参数与系统框图(1) 性能参数如表1所示，这里同时把该系列1kV A及2kV A产品的性能参数一并列出，供比较用。
型号项目C1k C2k C3k额定容量（输出）1kV A 2kV A 3kV A输入电压160～276V频率50Hz±5%输出电压220V频率50Hz电压稳定度±2%频率稳定度±0.5%（电池供电）超载能力110%(10s)130%(200ms)电池直流电压36V 96V密封免维护电池12V/7.2Ah×3 2V/6.5Ah×8 2V/7.2Ah×8备用时间（满载/半载）7分钟/17分钟8分钟/25分钟5分钟/20分钟充电时间回充至90% 8h转换时间停电或复电零中断噪音1m距离<45dB <50dB批示灯负载、电池供电及UPS运转状态批示灯等警报声音电池放电当输入断电时每4s发出警告声，当电池将用尽时每秒发警告声UPS异常连续声输出插座4个通讯接口（DB-9P）NOVELL及RS232接口断电、电池低电压，遥控UPS开、关环境温度0℃~40℃湿度10%~90%（不结露）重量（净重）14.5kg 35kg 36kg外形尺寸（mm）W×D×H 145×405×220 195×455×330表1 山特C1kV A/ C2kV A/ C3kV A性能参数(2) 系统框图系统框图如图1所示，当市电正常时，主路由功率因数校正电路产生逆变器工作所需的±370V 的直流电压，再经逆变器将直流转换为交流输出；另一路市电经充电器电路产生110V的直流电压对蓄电池充电；当市电中断时，蓄电池所储存的能量经DC/DC变换器转换为±400V 的直流电压作为逆变器输入，使输出实现不间断供电。
山特ups电源故障代码104告警
摘要：
1.故障代码104 简介
2.故障代码104 的原因
3.故障代码104 的解决方法
4.避免故障代码104 的建议
正文：
【故障代码104 简介】
山特ups 电源故障代码104 是一种常见的故障告警，表示输入电压过高。
当ups 电源检测到输入电压超过其设定的范围时，就会触发这个代码。
【故障代码104 的原因】
故障代码104 的原因通常有以下几种：
1.电网电压波动：当电网电压超过ups 电源的额定电压时，就可能导致故障代码104 的出现。
2.输入电源线路故障：如果输入电源线路存在接触不良、短路等问题，也可能导致故障代码104 的出现。
3.ups 电源本身故障：如果ups 电源本身存在问题，例如元件损坏、老化等，也可能导致故障代码104 的出现。
【故障代码104 的解决方法】
要解决故障代码104，需要根据具体的原因进行处理：
1.如果是电网电压波动导致的，可以尝试使用稳压器来稳定电压；
2.如果是输入电源线路故障导致的，需要检查并修复输入电源线路；
3.如果是ups 电源本身故障导致的，需要及时更换或维修ups 电源。
UPS的工作原理与故障维修UPS的品牌较多，这里以山特(Santa)牌C系列3kVA在线式UPS 为例叙述其工作原理及维修方法，供电源技术工程人员参考。
1 性能参数与系统框图(1) 性能参数如表1所示，这里同时把该系列1kVA及2kVA产品的性能参数一并列出，供比较用。
型号项目C1k C2k C3k额定容量（输出）1kVA 2kVA 3kVA输入电压160～276V频率50Hz±5%输出电压220V频率50Hz电压稳定度±2%频率稳定度±0.5%（电池供电）超载能力110%(10s)130%(200ms)电池直流电压36V 96V密封免维护电池12V/7.2Ah×3 2V/6.5Ah×8 2V/7.2Ah×8备用时间（满载/半载）7分钟/17分钟8分钟/25分钟5分钟/20分钟充电时间回充至90% 8h转换时间停电或复电零中断噪音1m距离<45dB <50dB批示灯负载、电池供电及UPS运转状态批示灯等警报声音电池放电当输入断电时每4s发出警告声，当电池将用尽时每秒发警告声UPS异常连续声输出插座4个通讯接口（DB-9P）NOVELL及RS232接口断电、电池低电压，遥控UPS开、关环境温度0℃~40℃湿度10%~90%（不结露）重量（净重）14.5kg 35kg 36kg外形尺寸（mm）W×D×H 145×405×220 195×455×330表1山特C1kVA/ C2kVA/ C3kVA性能参数(2) 系统框图系统框图如图1所示，当市电正常时，主路由功率因数校正电路产生逆变器工作所需的±370V的直流电压，再经逆变器将直流转换为交流输出；另一路市电经充电器电路产生110V的直流电压对蓄电池充电；当市电中断时，蓄电池所储存的能量经DC/DC变换器转换为±400V的直流电压作为逆变器输入，使输出实现不间断供电。

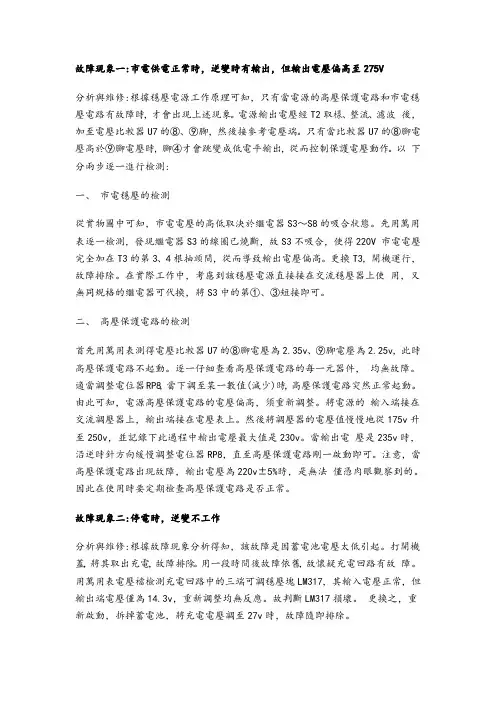

故障現象一:市電供電正常時，逆變時有輸出，但輸出電壓偏高至275V分析與維修:根據穩壓電源工作原理可知，只有當電源的高壓保護電路和市電穩壓電路有故障時，才會出現上述現象。
電源輸出電壓經T2取樣、整流、濾波後，加至電壓比較器U7的⑧、⑨腳，然後接參考電壓端。
只有當比較器U7的⑧腳電壓高於⑨腳電壓時，腳④才會跳變成低電平輸出，從而控制保護電壓動作。
以下分兩步逐一進行檢測:一、市電穩壓的檢測從實物圖中可知，市電電壓的高低取決於繼電器S3～S8的吸合狀態。
先用萬用表逐一檢測，發現繼電器S3的線圈已燒斷，故S3不吸合，使得220V 市電電壓完全加在T3的第3、4根抽頭間，從而導致輸出電壓偏高。
更換T3，開機運行，故障排除。
在實際工作中，考慮到該穩壓電源直接接在交流穩壓器上使用，又無同規格的繼電器可代換，將S3中的第①、③短接即可。
二、高壓保護電路的檢測首先用萬用表測得電壓比較器U7的⑧腳電壓為2.35v、⑨腳電壓為2.25v，此時高壓保護電路不起動。
逐一仔細查看高壓保護電路的每一元器件，均無故障。
適當調整電位器RP8，當下調至某一數值(減少)時，高壓保護電路突然正常起動。
由此可知，電源高壓保護電路的電壓偏高，須重新調整。
將電源的輸入端接在交流調壓器上，輸出端接在電壓表上。
然後將調壓器的電壓值慢慢地從175v升至250v，並記錄下此過程中輸出電壓最大值是230v。
當輸出電壓是235v時，沿逆時針方向緩慢調整電位器RP8，直至高壓保護電路剛一啟動即可。
注意，當高壓保護電路出現故障，輸出電壓為220v±5%時，是無法僅憑肉眼觀察到的。
因此在使用時要定期檢查高壓保護電路是否正常。
故障現象二:停電時，逆變不工作分析與維修:根據故障現象分析得知，該故障是因蓄電池電壓太低引起。
打開機蓋，將其取出充電，故障排除。
用一段時間後故障依舊，故懷疑充電回路有故障。
用萬用表電壓檔檢測充電回路中的三端可調穩壓塊LM317，其輸入電壓正常，但輸出端電壓僅為14.3v，重新調整均無反應。
山特3kVA在线式UPS的工作原理与故障维修<<更多资讯UPS的品牌较多，这里以山特(Santak)牌C系列3kVA在线式UPS为例叙述其工作原理及维修方法，供电源技术工程人员参考。
1性能参数与系统框图(1) 性能参数如表1所示，这里同时把该系列1kVA及2kVA产品的性能参数一并列出，供比较用。
型号项目C1k C2k C3k额定容量（输出）1kVA 2kVA 3kVA输入电压160～276V频率50Hz±5%输出电压220V频率50Hz电压稳定度±2%频率稳定度±0.5%（电池供电）超载能力110%(10s)130%(200ms)电池直流电压36V 96V密封免维护电池12V/7.2Ah×3 2V/6.5Ah×8 2V/7.2Ah×8备用时间（满载/半载）7分钟/17分钟8分钟/25分钟5分钟/20分钟充电时间回充至90% 8h转换时间停电或复电零中断噪音1m距离<45dB <50dB批示灯负载、电池供电及UPS运转状态批示灯等警报声音电池放电当输入断电时每4s发出警告声，当电池将用尽时每秒发警告声UPS异常连续声输出插座4个通讯接口（DB-9P）NOVELL及RS232接口断电、电池低电压，遥控UPS开、关环境温度0℃~40℃湿度10%~90%（不结露）重量（净重）14.5kg 35kg 36kg外形尺寸（mm）W×D×H 145×405×220 195×455×330表1 山特C1kVA/ C2kVA/ C3kVA性能参数(2) 系统框图系统框图如图1所示，当市电正常时，主路由功率因数校正电路产生逆变器工作所需的±370V的直流电压，再经逆变器将直流转换为交流输出；另一路市电经充电器电路产生110V的直流电压对蓄电池充电；当市电中断时，蓄电池所储存的能量经DC/DC变换器转换为±400V的直流电压作为逆变器输入，使输出实现不间断供电。

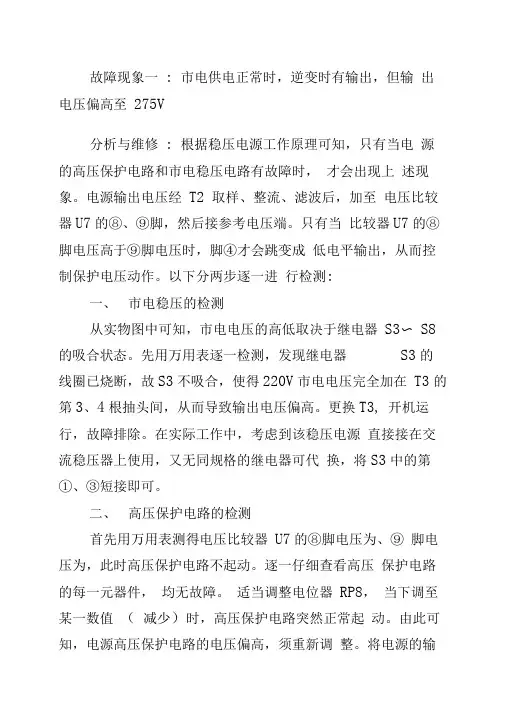

故障现象一: 市电供电正常时，逆变时有输出，但输出电压偏高至275V分析与维修: 根据稳压电源工作原理可知，只有当电源的高压保护电路和市电稳压电路有故障时，才会出现上述现象。
电源输出电压经T2 取样、整流、滤波后，加至电压比较器U7的⑧、⑨脚，然后接参考电压端。
只有当比较器U7的⑧脚电压高于⑨脚电压时，脚④才会跳变成低电平输出，从而控制保护电压动作。
以下分两步逐一进行检测:一、市电稳压的检测从实物图中可知，市电电压的高低取决于继电器S3〜S8的吸合状态。
先用万用表逐一检测，发现继电器S3的线圈已烧断，故S3不吸合，使得220V市电电压完全加在T3的第3、4根抽头间，从而导致输出电压偏高。
更换T3, 开机运行，故障排除。
在实际工作中，考虑到该稳压电源直接接在交流稳压器上使用，又无同规格的继电器可代换，将S3中的第①、③短接即可。
二、高压保护电路的检测首先用万用表测得电压比较器U7的⑧脚电压为、⑨ 脚电压为，此时高压保护电路不起动。
逐一仔细查看高压保护电路的每一元器件，均无故障。
适当调整电位器RP8，当下调至某一数值（减少）时，高压保护电路突然正常起动。
由此可知，电源高压保护电路的电压偏高，须重新调整。
将电源的输入端接在交流调压器上，输出端接在电压表上。
然后将调压器的电压值慢慢地从175v 升至250v，并记录下此过程中输出电压最大值是230v。
当输出电压是235v时，沿逆时针方向缓慢调整电位器RP8直至高压保护电路刚一启动即可。
注意，当高压保护电路出现故障，输出电压为220v± 5%寸，是无法仅凭肉眼观察到的。
因此在使用时要定期检查高压保护电路是否正常。
故障现象二: 停电时，逆变不工作分析与维修: 根据故障现象分析得知，该故障是因蓄电池电压太低引起。
打开机盖，将其取出充电，故障排除。
用一段时间后故障依旧，故怀疑充电回路有故障。
用万用表电压档检测充电回路中的三端可调稳压块LM317其输入电压正常，但输出端电压仅为，重新调整均无反应。
山特ＵＰＳ电源常见故障的分析与维修山特ＵＰＳ电源常见故障的分析与维修山特ＵＰＳ－５００型电源常见故障的分析与维修检查故障的一般方法１、观察法：后备式山特ＵＰＳ不间断电源发生故障时，应首先观察控制面板上各工作状态指示灯的闪烁情况，来判断是市电供电自动稳压控制线路部分还是逆变器部分出了故障。
若绿色指示灯亮，蜂鸣器不叫，有２２０伏输出电压，则说明市电供电稳压部分正常，否则，则有故障点；若红色指示灯闪烁或长亮、蜂鸣器断续鸣叫或长鸣，说明逆变器部分不正常。
２、电压测试法——测量关键点的电压。
若是交流自动稳压部分出了故障，就用万用表测量市电供电主回路各点电压，很快就会查找出故障：一般故障出在交流输入电路熔断熔断器，或转移控制继电器和自动稳压控制继电器的触点接触不良；若故障来源于逆变器部分，则应首先检查３０Ａ电池保险管是否完好，电池电压是否在最低极限值以上，末级驱动晶体管是否已损坏等易损元件上。
通过初步的观察仍未排除故障，则应检查芯片ＩＣ４和ＩＣ８，测量各控制电平。
若工作指示灯或蜂鸣器指示异常，则先检查ＩＣ４（ＶＥ５５６定时器）各控制点的电平，正常数值如表１；若测得ＩＣ４某控制端的电平明显偏离表中值，则说明故障发生在与此控制相连的线路中。
若ＮＥ５５６芯片及报警指示控制电路正常，则要接下去检查ＩＣ８（ＳＧ３５２４）各控制端的电平，正常电平如表２。
若发现ＩＣ８某脚电压偏离表中正常值过大，则故障可能来源于此相连的控制部分或ＩＣ８本身。
常见故障的分析与排除１、故障现象：在市电供电正常时开启山特ＵＰＳ电源，逆变器工作指示灯却是闪烁的，蜂鸣器发现间断叫声，即山特ＵＰＳ电源是工作在逆变器状态，不能转移到市电供电的工作状态。
故障分析与维修：不能进行市电供电转换，说明市电供电——逆变器供电转换控制电路出现了故障，要重点测试这部分电路。
ＵＰＳ－５００不间断电源是处于市电供电还是逆变器供电状态，是由ＩＣ５的两个与非门组件组成的ＲＳ触发器的状态决定的。

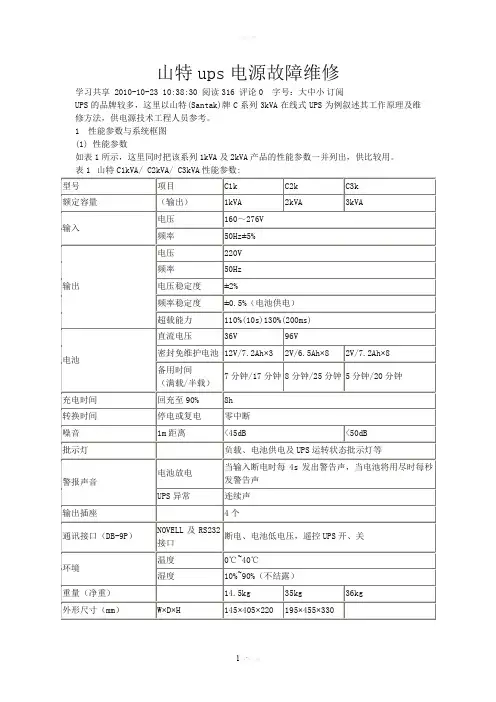

山特ups电源故障维修学习共享 2010-10-23 10:38:30 阅读316 评论0 字号：大中小订阅UPS的品牌较多，这里以山特(Santak)牌C系列3kVA在线式UPS为例叙述其工作原理及维修方法，供电源技术工程人员参考。
1 性能参数与系统框图(1) 性能参数如表1所示，这里同时把该系列1kVA及2kVA产品的性能参数一并列出，供比较用。
表1山特C1kVA/ C2kVA/ C3kVA性能参数:(2) 系统框图上图所示，当市电正常时，主路由功率因数校正电路产生逆变器工作所需的±370V的直流电压，再经逆变器将直流转换为交流输出；另一路市电经充电器电路产生110V的直流电压对蓄电池充电；当市电中断时，蓄电池所储存的能量经DC/DC变换器转换为±400V的直流电压作为逆变器输入，使输出实现不间断供电。
图2充电器电路2 电路工作原理(以C3k为例)(1) 功率级电路工作原理①充电器电路如图2所示，市电经P(L)、P(N)进入功率板做为充电器的输入电源，经由BR01、 VM208、U206、 TX1、U202、U203等构成隔离反激式变换器，转换为直流电压对电池充电。
为确保电池寿命，充电器输出电压必须保持稳定，调整VR301可得到110V的充电电压Uch，同时TX1的副边还为功率因数校正电路提供驱动电源PFVCC＋、PFVCC0、PFVCC－；该反激式变换器由开关型PWM集成电路UC3845 (即U206)控制，CPU通过(加在TLP521上的)信号控制UC3845的工作。
当有市电时，TLP521截止，UC3845起振,正常工作，给蓄电池充电；当无市电时，TLP521导通，将定时电容(C221A)对地短路，UC3845停振，从而停止充电,同时功率因数校正电路也停止工作。
②开机电路如图3所示，直流、交流开机均是在接到由CNTL板送来的开机信号后，用一个高电平(电池电压或充电电压)去触发Q8的基极，使Q8导通，给工作电源的集成控制片U302送去工作电压，使U302开始工作，转换成多个直流电源，并用其中的＋24V电源继续维持Q8的导通状态，开机动作完毕。

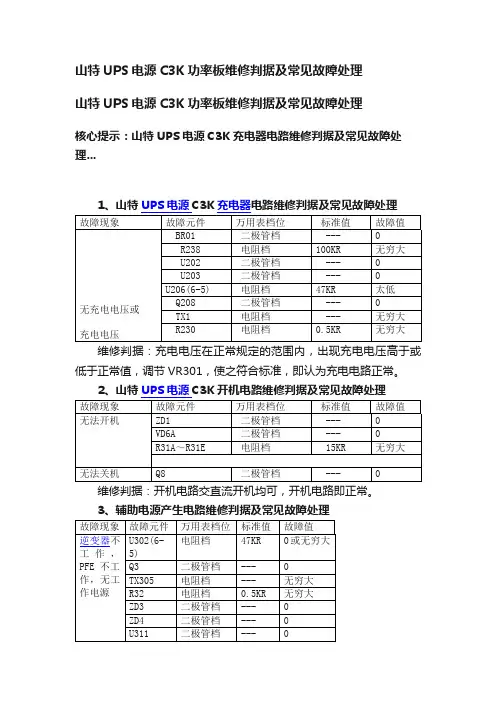

山特UPS电源C3K功率板维修判据及常见故障处理
山特UPS电源C3K功率板维修判据及常见故障处理
核心提示：山特UPS电源C3K充电器电路维修判据及常见故障处理...
维修判据：充电电压在正常规定的范围内，出现充电电压高于或低于正常值，调节VR301，使之符合标准，即认为充电电路正常。
3、辅助电源产生电路维修判据及常见故障处理
维修判据：测量工作电源（24V、12V、5V）逆变管驱动电源及功率因数校正驱动电源是否正常，若一切均无问题，即认为工作电源电路正常。
4、斩波器电路维修判据及常见故障处理
维修判据：测量DC BUS电压在正常值，即认为直流——直流变换器电路正常。
5、功率因数校正电路维修判据及常见故障处理
维修判据：测量DC BUS电压在正常值范围内，即认为PFC电路正常。
6、逆变器电路维修判据及常见故障处理
维修判据：输出电压在指定的范围内即认为逆变器正常。
7、输出电路常见故障处理。
故障现象一:市电供电正常时，逆变时有输出，但输出电压偏高至275V
分析与维修:根据稳压电源工作原理可知，只有当电源的高压保护电路和市电稳压电路有故障时，才会出现上述现象。
电源输出电压经T2取样、整流、滤波后，加至电压比较器U7的⑧、⑨脚，然后接参考电压端。
只有当比较器U7的⑧脚电压高于⑨脚电压时，脚④才会跳变成低电平输出，从而控制保护电压动作。
以下分两步逐一进行检测:
一、市电稳压的检测
从实物图中可知，市电电压的高低取决于继电器S3～S8的吸合状态。
先用万用表逐一检测，发现继电器S3的线圈已烧断，故S3不吸合，使得220V市电电压完全加在T3的第3、4根抽头间，从而导致输出电压偏高。
更换T3，开机运行，故障排除。
在实际工作中，考虑到该稳压电源直接接在交流稳压器上使用，又无同规格的继电器可代换，将S3中的第①、③短接即可。
二、高压保护电路的检测
首先用万用表测得电压比较器U7的⑧脚电压为、⑨脚电压为，此时高压保护电路不起动。
逐一仔细查看高压保护电路的每一元器件，均无故障。
适当调整电位器RP8，当下调至某一数值(减少)时，高压保护电路突然正常起
动。
由此可知，电源高压保护电路的电压偏高，须重新调整。
将电源的输入端接在交流调压器上，输出端接在电压表上。
然后将调压器的电压值慢慢地从175v升至250v，并记录下此过程中输出电压最大值是230v。
当输出电压是235v时，沿逆时针方向缓慢调整电位器RP8，直至高压保护电路刚一启动即可。
注意，当高压保护电路出现故障，输出电压为220v±5%时，是无法仅凭肉眼观察到的。
因此在使用时要定期检查高压保护电路是否正常。
故障现象二:停电时，逆变不工作
分析与维修:根据故障现象分析得知，该故障是因蓄电池电压太低引起。
打开机盖，将其取出充电，故障排除。
用一段时间后故障依旧，故怀疑充电回路有故障。
用万用表电压档检测充电回路中的三端可调稳压块LM317，其输入电压正常，但输出端电压仅为，重新调整均无反应。
故判断LM317损坏。
更换之，重新启动，拆掉蓄电池，将充电电压调至27v时，故障随即排除。
故障现象三:当市电中断时，逆变器不工作，红色指示灯长亮
分析与维修:根据故障现象可知，该故障是因电池电压太低引起。
打开机盖，测得电池两端电压只有，加上市电后，电池两端电压不变，说明故障发生在充电电路上。
该充电电路工作原理是:当市电正常工作时，主变压器T3输出25V的交流电压，经S2继电器的第①、②脚接点输
出电压，经B1桥堆整流、C21、C22滤波后输出34v的直流电压。
将其送至可调稳压器U8(MG317T)稳压后，对蓄电池充电。
用万用表测得C21两端直流电压正常，说明故障发生在滤波电路之后。
当测量MG317T输出脚时，发现输出电压只有110v，查输出负载均正常，调整VR3输出电压不变化，此时说明U8已损坏。
用同型号的MG317T更换U8，断开电池，调整VR3，使得U8输出电压稳定在28v左右。
开机试运行，故障排除。
故障现象四:当市电中断时，逆变器不工作，蜂鸣器长鸣
分析与维修:根据故障现象，蜂鸣器长鸣，说明该稳压电源的转换控制电路正常，逆变器不逆变是因保护电路动作所致。
用万用表检测电池电压正常，说明故障出在逆变回路电路。
该机逆变回路由脉宽调制器U1(SG3524)、取样变压器T2、推动管Q5与Q6、逆变器Q17与Q18等组成。
首先测量脉宽调制器U1(SG3524)的⑩脚，看是否被锁定(锁定时为高电平)，接着测量逆变管Q17、Q18静态工作时对地的阻值。
正常时依数据可知:当黑笔接地时，Q17、Q18的e、b、c对地阻值分别为Ω、Ω、0kΩ;当红笔接地时，此阻值分别为Ω、Ω、0Ω。
用万用表测量Q17、Q18的e、b、c对地阻值均只有100Ω。
此时发现逆变管Q17与Q18、推动管Q5与Q6均已烧坏。
更换之，故障排除。
故障现象五:市电供电正常时，工作正常;当切断市电时，无220v电压输出且伴有长鸣报警声
分析与维修:根据故障现象，仔细检查蓄电池电压为26v，正常;两只逆变器大功率输出管和相应的驱动器也正常。
估计为蓄电池电压检测电路有问题。
正常情况下，第⑥脚电压为参考电压，维持在左右;当蓄电池为正常值26v 时，计算可知:⑦脚电压约为，因此①脚电压为12v高电平。
现将UPS置于无市电工作状态下，测量IC1的脚①、⑥、⑦，其电压值分别为0v、、0v，据此可知第⑦脚电压偏低。
由此推断R3、R4分压有问题。
分别测量R3、R4的阻值，发现R3已经断路，更换之，故障排除。
故障现象六:市电供电正常时，开机，逆变器工作指示灯闪烁，蜂鸣器间断鸣叫
分析与维修:我们知道，山特SANTAK UPS 500VA 不间断电源是由市电供电还是逆变器供电，取决于IC5的两个与非门组件组成的RS触发器。
在市电供电时，RS触发器VH=“1”，VG=“0”，复位端R(VF)为高电平，置位端S(VN)为正向脉冲信号VN，测得VH为低电平，VG为高电平，再测量复位端R(VF)为低电平，均错;置位端S(VN)为一串正向脉冲，正确;IC3第⑧脚为高电平，正确。
测市电检测电压V1为0v，即没有市电检测电压，测变压器T2的副边绕组已断路。
更换变压器T2，工作正常。
故障现象七:市电工作时，电源变压器噪声大
分析与维修:根据故障现象可知，当变压器的负载过重，或工作状态处于不平衡、不稳定时，就有可能发出异常的噪音。
而我们知道，当与变压器相连的电路中有元器件损坏，或者有些连线接触不良，就有可能使负载过重。
检查变压器的次级并未发现碰线短路、匝间短路、元器件损坏故障。
用酒精棉球轻轻擦洗干净，再将各连接插头、插座拔掉，重新插好后，变压器的噪声消失，UPS电源工作正常。
推测故障原因可能是电路板灰尘太多，某个连接插头不良引起变压器负载过重所致。
故障现象八:市电正常时，刚一开机起动时，交流保险丝熔断，UPS转向逆变器供电
分析与维修:交流保险丝熔断，说明市电供电主回路电流过大，应重点检查输出回路中有无短路现象。
经过仔细测试，未发现有短路点。
在打开UPS的瞬间测量IC8输出端⒁，有调制脉冲输出，这是不正常的，可能在市电正常的情况下，逆变器也工作，二者同时使用一个电源变压器，使主回路中的电流过大，引起保险丝熔断所致。
测量市电供电―逆变器
供电电路的转换控制电路，发现IC5已损坏。
更换IC5芯片，故障排除
故障现象二:市电供电正常时，稳压电源工作正常;当切断市电时，无220v电压输出且伴有长鸣报警声分析与维修:根据故障现象，仔细检查蓄电池电压为26v，正
常;两只逆变器大功率输出管和相应的驱动器也正常。
估计为蓄电池电压检测电路有问题。
正常情况下，第⑥脚电压为参考电压，维持在左右;当蓄电池为正常值26v时，计算可知:⑦脚电压约为，因此①脚电压为12v高电平。
现将UPS置于无市电工作状态下，测量IC1的脚①、⑥、⑦，其电压值分别为0v、、0v，据此可知第⑦脚电压偏低。
由此推断R3、R4分压有问题。
分别测量R3、R4的阻值，发现R3已经断路，更换之，故障排除。
故障现象三:市电供电正常时，开机，稳压电源逆变器工作指示灯闪烁，蜂鸣器间断鸣叫
分析与维修:我们知道，山特SANTAK UPS 500VA 不间断电源是由市电供电还是逆变器供电，取决于IC5的两个与非门组件组成的RS触发器。
在市电供电时，RS触发器VH=“1”，VG=“0”，复位端R(VF)为高电平，置位端S(VN)为正向脉冲信号VN，测得VH为低电平，VG为高电平，再测量复位端R(VF)为低电平，均错;置位端S(VN)为一串正向脉冲，正确;IC3第⑧脚为高电平，正确。
测市电检测电压V1为0v，即没有市电检测电压，测变压器T2的副边绕组已断路。
更换变压器T2，稳压电源工作正常。
