电气绝缘基本知识

高压电工基本知识

高压电工基本知识一：

一、绝缘安全用具的检查与使用

1、什么叫绝缘安全用具?它包括几类?每类又有哪些?

答：

绝缘安全用具是指用来防止工作人员直接触电的用具。

绝缘安全用具分为基本绝缘安全用具和辅助绝缘安全用具两类。

基本绝缘安全用具;用具本身的绝缘足以抵御工作电压的用具。(可以接触带电体)

辅助绝缘安全用具;用具本身的绝缘不足以抵御工作电压的用具。(不可以接触带电体)

高压设备的基本绝缘安全用具有：绝缘杆、绝缘夹钳和高压验电器，

高压设备的辅助绝缘安全用具有：绝缘手套、绝缘靴、绝缘垫、绝缘台等。

2、绝缘杆、绝缘手套、绝缘靴使用前应作哪些检查?

答：

使用前的检查：

(1)检查外观应清洁，无油垢，无灰尘。表面无裂纹、断裂、毛刺、划痕、孔洞及明显变形等。

(2)绝缘手套还应做充气试验，检验并确认其无泄漏现象。

(3)绝缘靴底无扎伤现象，底部花纹清晰明显，无磨平迹象。

(4)绝缘拉杆的连接部分应拧紧。

3、绝缘杆、绝缘手套、绝缘靴如何正确地使用?如何正确地保管?

答：

使用注意事项：

(1)使用绝缘拉杆时，就配戴绝缘手套。同时手握部分应限制在允许范围内，不得超出防护罩或防护环。

(2)穿用绝缘靴要防止硬质尖锐物体将底部扎伤。

保管注意事项：

(1)安全用具应存放在于燥、通风场所：

(2)绝缘拉杆应悬挂在支架上，不应与墙面接触或斜放;

(3)绝缘手套应存放在密闭的橱内，应与其它工具、仪表分别存放;

(4)绝缘靴应放在橱内，不准代替雨鞋使用，只限于在操作现场使用。

二、检修安全用具的检查与使用

1、什么叫检修安全用具?它包括哪几种?

答：

检修安全用具是指检修时应配置的保护人身安全和防止误入带电间隔以及防止误操作的安全用具。

检修安全用具除基本绝缘安全用具和辅助绝缘安全用外，还有临时接地线、标示牌、安全带、脚扣、临时遮栏等。

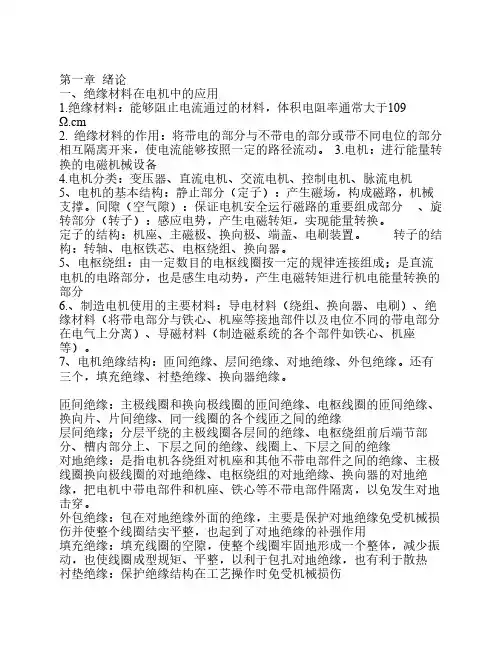

第一章 绪论

一、绝缘材料在电机中的应用

1.绝缘材料：能够阻止电流通过的材料，体积电阻率通常大于109

Ω.cm

2. 绝缘材料的作用：将带电的部分与不带电的部分或带不同电位的部分

相互隔离开来，使电流能够按照一定的路径流动。 3.电机：进行能量转

换的电磁机械设备

4.电机分类：变压器、直流电机、交流电机、控制电机、脉流电机

5、电机的基本结构：静止部分（定子）：产生磁场，构成磁路，机械

支撑。间隙（空气隙）：保证电机安全运行磁路的重要组成部分 、旋

转部分（转子）：感应电势，产生电磁转矩，实现能量转换。

定子的结构：机座、主磁极、换向极、端盖、电刷装置。 转子的结

构：转轴、电枢铁芯、电枢绕组、换向器。

5、电枢绕组：由一定数目的电枢线圈按一定的规律连接组成；是直流

电机的电路部分，也是感生电动势，产生电磁转矩进行机电能量转换的

部分

6.、制造电机使用的主要材料：导电材料（绕组、换向器、电刷）、绝

缘材料（将带电部分与铁心、机座等接地部件以及电位不同的带电部分

在电气上分离）、导磁材料（制造磁系统的各个部件如铁心、机座

等）。

7、电机绝缘结构：匝间绝缘、层间绝缘、对地绝缘、外包绝缘。还有

三个，填充绝缘、衬垫绝缘、换向器绝缘。

匝间绝缘：主极线圈和换向极线圈的匝间绝缘、电枢线圈的匝间绝缘、

换向片、片间绝缘、同一线圈的各个线匝之间的绝缘

层间绝缘；分层平绕的主极线圈各层间的绝缘、电枢绕组前后端节部

分、槽内部分上、下层之间的绝缘、线圈上、下层之间的绝缘

对地绝缘：是指电机各绕组对机座和其他不带电部件之间的绝缘、主极

线圈换向极线圈的对地绝缘、电枢绕组的对地绝缘、换向器的对地绝

缘，把电机中带电部件和机座、铁心等不带电部件隔离，以免发生对地

击穿。

外包绝缘：包在对地绝缘外面的绝缘，主要是保护对地绝缘免受机械损

伤并使整个线圈结实平整，也起到了对地绝缘的补强作用

填充绝缘：填充线圈的空隙，使整个线圈牢固地形成一个整体，减少振

安规基础知识

安规基础知识

⼀、电器名词解释1、基本绝缘：

施加于带电部件对电击提供基本保护的绝缘。2、附加绝缘：

万⼀基本绝缘失效，为了对电击提供防护⽽对基本绝缘另外施加的独⽴绝缘系统。3、双重绝缘：

由基本绝缘和附加绝缘两种绝缘组成的绝缘系统。4、加强绝缘：

加在带电部件上的⼀种单⼀绝缘系统，它提供的防触电保护程度相当于双重绝缘。5、爬电距离：

沿着绝缘物表⾯测得的两个导电部件之间或导电部件与电器边界⾯之间的最短距离。6、电⽓间隙：

通过空⽓测得的两个导电部件之间或导电部件与电器边界⾯之间的最短距离。7、控温器：

⼀种热敏装置，其⼯作温度可以固定的或者是可调的。在正常⼯作期间，通过⾃动开闭电路，保持电路的或电器部件的温度在某个范围之内。8、温度限制器：

⼀种热敏装置，其⼯作温度可以是固定或可调的在正常⼯作期间，当被控制体的温度达到预定值时，便关闭电路或开启电路。9、电⼦元件：

通过电⼦在真空、⽓体或半导体中运动⽽在理论上达到导电的元件。10、额定电压：

器具正常⼯作条件下运⾏时，其所考虑的那部分所承受的最⾼电压。11、电⼦电路：

⾄少装有⼀个电⼦元件的电路。12、额定电流：

由制造商为器具规定的电流。

⼆、电器分类1、按防触电保护类型分：

◆O类电器

依靠基本绝缘防⽌触电的电器。它没有接地保护，在容易接近的导电部分和设备固定布线中的保护导体之间，没有连接措施。在基本绝缘损坏的情况下，便依赖于周围环境进⾏保护的设备。⼀般这种设备使⽤在⼯作环境良好的场合。主要⽤于⼈们接触不到的地⽅。如⽇光灯的镇流器等电器。近年来对家⽤电器的安全要求⽇益严格，⽽O类设备的安全程度不⾼。故O类电器已⽇渐减少，◆OⅠ类电器

这类电器有⼯作绝缘、有接地端⼦。可以接地或不接地使⽤。当⽤于⼲燥环境(如需要全天候保持⼲爽的⽊质地板的室内)时，可以不接地，否则应予接地，如电烙铁等。◆Ⅰ类电器

Ⅰ类有⼯作绝缘，有接地端⼦和接地线，规定接地和接零。使其容易触及的导电部分在基本绝缘失效时，也不会成为带电体。接地线时，必须使⽤外表为黄绿双⾊的铜芯绝缘导线。在器具

-

-

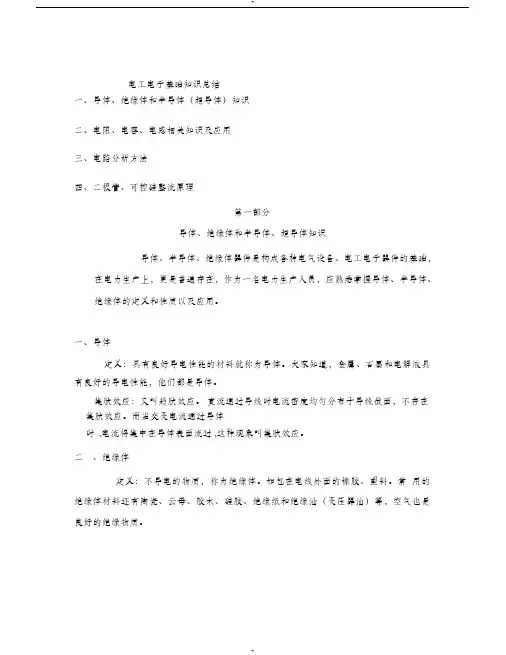

电工电子基础知识总结 一、导体、绝缘体和半导体（超导体）知识

二、电阻、电容、电感相关知识及应用

三、电路分析方法

四、二极管、可控硅整流原理

第一部分

导体、绝缘体和半导体、超导体知识

导体、半导体、绝缘体器件是构成各种电气设备、电工电子器件的基础，在电力生产上，更是普遍存在，作为一名电力生产人员，应熟悉掌握导体、半导体、绝缘体的定义和性质以及应用。

一、导体

定义：具有良好导电性能的材料就称为导体。大家知道，金属、石墨和电解液具有良好的导电性能，他们都是导体。

集肤效应：又叫趋肤效应。 直流通过导线时电流密度均匀分布于导线截面，不存在集肤效应。而当交变电流通过导体

时 ,电流将集中在导体表面流过 ,这种现象叫集肤效应。

二 、绝缘体

定义：不导电的物质，称为绝缘体。如包在电线外面的橡胶、塑料。常 用的绝缘体材料还有陶瓷、云母、胶木、硅胶、绝缘纸和绝缘油（变压器油）等，空气也是良好的绝缘物质。 -

-

导体和绝缘体的区别决定于物体内部是否存在大量自由电子，导体和绝缘体的界限也不是绝对的，在一定条件下可以相互转化。

三、半导体

有一些物质，如硅、锗、硒等，其原子的最外层电子既不象金属那样容易挣脱原子核的束缚而成为自由电子，也不象绝缘体那样受到原子核的紧紧束缚，这类物质的导电性能介于导体和绝缘体之间，并且随着外界条件及掺入微量杂质而显著改变，这类物质称为半导体。

1 .半导体有以下独特性能：

通过掺入杂质可明显地改变半导体的电导率。

温度可明显地改变半导体的电导率。即热敏效应

光照不仅可改变半导体的电导率，还可以产生电动势，这就是半导体的光电效应。

与金属和绝缘体相比，半导体材料的发现是最晚的，直到20世纪30年代，当材料的提纯技术改进以后，半导体的存在才真正被学术界认可。半导体技术的发现应用，使电子技术取得飞速发展，
