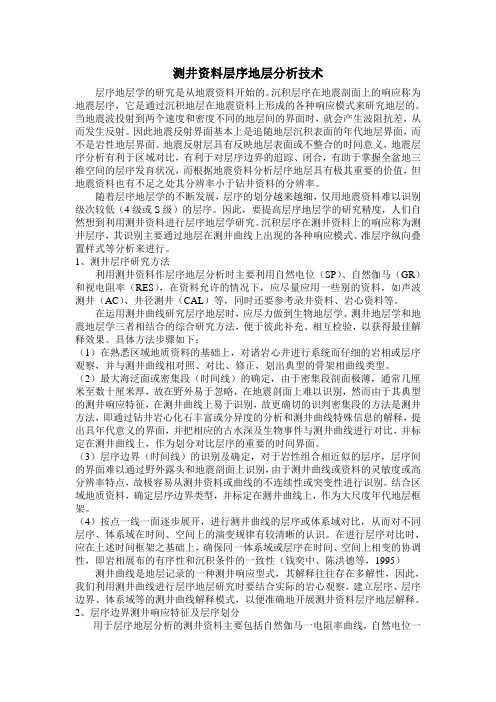

测井资料层序地层分析技术层序地层学的研究是从地震资料开始的。
沉积层序在地震剖面上的响应称为地震层序，它是通过沉积地层在地震资料上形成的各种响应模式来研究地层的。
当地震波投射到两个速度和密度不同的地层间的界面时，就会产生波阻抗差，从而发生反射。
因此地震反射界面基本上是追随地层沉积表面的年代地层界面，而不是岩性地层界面。
地震反射层具有反映地层表面或不整合的时间意义，地震层序分析有利于区域对比，有利于对层序边界的追踪、闭合，有助于掌握全盆地三维空间的层序发育状况，而根据地震资料分析层序地层具有极其重要的价值，但地震资料也有不足之处其分辨率小于钻井资料的分辨率。
随着层序地层学的不断发展，层序的划分越来越细，仅用地震资料难以识别级次较低（4级或S级）的层序。
因此，要提高层序地层学的研究精度，人们自然想到利用测井资料进行层序地层学研究。
沉积层序在测井资料上的响应称为测井层序，其识别主要通过地层在测井曲线上出现的各种响应模式、准层序纵向叠置样式等分析来进行。
1、测井层序研究方法利用测井资料作层序地层分析时主要利用自然电位（SP）、自然伽马（GR）和视电阻率（RES），在资料允许的情况下，应尽量应用一些别的资料，如声波测井（AC）、井径测井（CAL）等，同时还要参考录井资料、岩心资料等。
在运用测井曲线研究层序地层时，应尽力做到生物地层学、测井地层学和地震地层学三者相结合的综合研究方法，便于彼此补充、相互检验，以获得最佳解释效果。
具体方法步骤如下：（1）在熟悉区域地质资料的基础上，对诸岩心井进行系统而仔细的岩相或层序观察，并与测井曲线相对照、对比、修正，划出典型的骨架相曲线类型。
（2）最大海泛面或密集段（时间线）的确定，由于密集段剖面极薄，通常几厘米至数十厘米厚，故在野外易于忽略，在地震剖面上难以识别，然而由于其典型的测井响应特征，在测井曲线上易于识别，故更确切的识判密集段的方法是测井方法，即通过钻井岩心化石丰富或分异度的分析和测井曲线特殊信息的解释，提出具年代意义的界面，并把相应的古水深及生物事件与测井曲线进行对比，并标定在测井曲线上，作为划分对比层序的重要的时间界面。
测井资料识别层序的方法及问题讨论张占松【期刊名称】《石油勘探与开发》【年(卷),期】2000(027)005【摘要】测井资料层序识别是层序地层分析的基础之一.在测井曲线上,准层序、体系域和层序具有不同的响应特征.准层序界面表现为测井值、岩层厚度或岩性发生了突变.体系域的识别取决于准层序的叠加样式,在自然伽马测井曲线上,盆底扇以光滑柱形显示,上下界面处测井曲线发生突变;斜坡扇以齿状卵形显示,前积复合体以齿状漏斗形显示,水进体系域以齿状钟形为特征,高水位体系域以柱形-漏斗形为特征.在地层倾角矢量图上,低水位体系域以乱模式显示,水进体系域以红模式显示,高水位体系域以绿-蓝模式显示.密集段以高自然伽马、低电阻率、高U、Th、K记数率和小倾角绿模式为特征.层序界面在地层倾角矢量图上表现为能够确定为不连续面的乱或断模式,以及低的U、Th、K记数率.针对在测井曲线上层序识别的多解性、层序级别划分的不一致性以及离开井眼范围的推测性,提出多种资料的有效结合,特别是同地震资料及高分辨率古生物资料的结合,是进行层序地层分析的有效方法.以东海某箕状凹陷的一口井为例,验证了该方法的有效性.图2参4(张占松摘)【总页数】3页(P119-121)【作者】张占松【作者单位】江汉石油学院【正文语种】中文【中图分类】TE3【相关文献】1.测井资料识别层序的方法及问题讨论 [J], 郭小燕;王成;于雷2.利用测井资料识别层序地层界面的几种方法 [J], 杨健3.应用测井资料识别层序地层界面的方法 [J], 于均民;李红哲;刘震华;魏东涛;陈涛4.应用测井资料识别准层序组界面的方法 [J], 赵瑛;王赛5.利用测井资料识别层序地层单元技术与方法进展及趋势 [J], 朱红涛;黄众;刘浩冉;Keyu Liu;刘强虎因版权原因，仅展示原文概要，查看原文内容请购买。
基于测井数据的层序地层划分方法综述随着油气勘探开发技术的不断进步，地球物理勘探成为了油气勘探开发的主要手段之一。
而测井是地球物理勘探的重要组成部分，其数据分析和处理的精度和准确度对于油气储量的估算和油气田开发方案设计至关重要。
在测井数据处理和解释中，层序地层划分是一个重要的研究领域。
层序地层划分是指将储层垂向上分成若干个层序单元，每个层序单元包含一个低位检测的最高点和一高位检测最低点之间的连续储集岩性。
层序地层划分方法通常基于测井数据，深度域间的测井响应差别以及泥岩和砂岩垂向上的变化可用于刻画不同类型的沉积层序。
经典的层序地层划分方法是基于沉积学原理，可以分为两大类：第一大类是基于沉积相分析的层序划分；第二大类是基于高频振荡的层序划分。
基于沉积相分析的层序划分，是以同一时期、同一区域沉积环境相似的地层为一个沉积相单元，用不同的层间结构界定层序边界。
例如“浊流积层构成的三角洲前缘斜坡区的长轴、短轴、厚度比分析法”，以三角洲前缘斜坡区为一个沉积相单元，该区主要排泄浊流，因此所形成的储层具有不同的三维形态和比重特征。
然后先利用长轴、短轴、厚度比三个参数分析各储层单元水平比例，挖掘出最小阈值后，这些储层单元便成为层序单元的候选。
随后，通过详细地观测微观岩石组成和孔隙结构横向分异规律，确定每一个候选层序单元的精细边界，形成最终的层序划分。
基于沉积相分析的层序划分方法缺点是划分阈值的定义较为困难，所以方法的适用性较差。
基于高频振荡的层序划分，是利用地层中多种信号在沉积周期内的反复重复来构建层序。
以“石油地质综合物化性质综合划分法”为例，利用格点法来刻画地层垂向变异规律，并利用主成份分析、模糊聚类与神经网络相结合分析，从地质、地球物理、生物等多方面的综合信息中，提取层序地层学信息来划分层序单元；根据每个储层单元井测参数不需归一化处理，即可直接计算其分布特点，以适应不同的测井资料。
方法结果更加准确可靠。
除了经典方法之外，近年来，基于机器学习的层序地层划分方法不断涌现。
单井测井层序地层分析方法研究
单井测井层序地层分析方法研究
以白音查干凹陷达28井腾格尔组为例,运用数理统计、曲线拟合、Fischer图解法等数学方法,进行测井曲线的预处理、测井相的识别、测井沉积旋回的划分、测井层序的识别和划分、基准面旋回等识别,进行单井测井层序分析.随着层序地层学的不断深入和发展,测井资料将发挥越来越大的作用.不断提高测井资料的利用程度,充分发挥测井资料在层序地层学分析中的作用和应用范围,将有力地促进测井层序地层学的发展.
作者：薛建闽李新虎 XUE Jian-min LI Xin-hu 作者单位：薛建闽,XUE Jian-min(陕西省煤田地质局一三九队,陕西,渭南,714000) 李新虎,LI Xin-hu(西安科技大学,地质与环境工程系,陕西,西安,710054)
刊名：陕西煤炭英文刊名：SHAANXI MEITAN 年，卷(期)：2009 ""(3) 分类号：P539.2 关键词：测井层序地层拐点 Fischer 图解基准面旋回。
测井地质学知识点第二章测井层序地层分析第二节层序地层单元及其测井特征一、基本术语：体系域、低位域、海侵域、高位域、陆架边缘体系域等二、体系域1.类型：低位域、海侵域、高位域、陆架边缘体系域2.低位域：陆棚坡折和深水盆地沉积背景、斜坡构造背景、生长断层背景下的低位域组成3.海侵域：以沉积作用缓慢、低砂泥比值，一个或多个退积型准层序组为特征、主要沉积体系类型4.高位域：沉积物供给速率常＞可容空间增加的速率，形成了向盆内进积的一个或多个准层序组，底部以下超面为界，顶部以Ⅰ型或Ⅱ型层序界面为界特征；主要沉积体系类型5.陆架边缘体系域：以一个或多个微弱前积到加积准层序组为特征，准层序组朝陆地方向上超到Ⅱ型层序边界之上，朝盆地方向下超到Ⅱ层序边界之上。
三、湖平面变化与层序结构1.湖平面变化与体系域2.层序结构类型及特征：一分层序、二分层序、三分层序、四分层序第三节测井地层地层分析方法一、基本术语：基准面、基准面旋回、分形二、一般工作流程1.测井—地震—生物等时地层格架建立2.关键层序界面识别3.研究区测井—地质岩相知识库的建立4.关键井的岩相识别、重建岩相序列5.建立多井关键性剖面6.预测油气分布三、单井测井层序分析方法1.测井资料预处理2.沉积旋回分析：旋回性及旋回级次是沉积岩层重要的固有属性；旋回级次分析：常规测井旋回分析、小波分析和地层累积方法等3.沉积间断点识别：地层倾角测井--累计倾角交会图法、地层倾角测井--累积水平位移交汇图法、地层倾角测井--倾角矢量图法、自然电位和视电阻率组合法、声波时差响应法等四、米氏周期分析及分形研究五、沉积层序的分形特征研究1.分形的概念2.地质学运用分形理论需要考虑的问题3.分数维的计算4.分数维的应用第三章测井沉积学研究第一节测井沉积学概念一、基本概念：测井相、测井相标志二、测井相分析的基本原理三、测井相标志与地质相标志的关系：确定岩石组分的测井相标志、判断沉积结构的测井相标志、判断沉积构造的测井相标志四、由测井相到沉积相的逻辑模型第二节岩石组合及层序的测井解释模型一、测井曲线的一般特征1.常规组合测井曲线：测井曲线幅度特征、测井曲线形态特征、接触关系、曲线光滑程度、齿中线、多层的幅度组合--包络线形态、层序的形态组合特征2.地层倾角测井的微电导率曲线特征：从曲线形态和曲线的相似性判断岩性—颗粒粗细，进行微细旋回的划分；根据四条电导率曲线特征值的平行度，可以衡量平行及非平行层理；利用倾角矢量模式解释沉积构造，研究古水流方向；根据倾角矢量模式组合解释褶皱、断层、不整合；利用倾角测井曲线识别裂缝；利用双井径差值分析现代地应力二、层序特征测井解释模型1.粒序模型2.不同沉积相带的自然电位曲线特征：冲积扇、河流相、三角洲相、滩坝相、近岸水下扇、重力流沉积--对比不同环境下SP曲线的差异3.利用自然伽马曲线划分沉积相带三、岩石组合(成分、颗粒)测井解释模型1.测井响应特征值2.测井相图的编制3.岩石组合测井解释模型在实际处理中的选择第三节沉积构造、沉积体结构测井解释模型一、倾角模式及其地质含义：绿模式、红模式、蓝模式、杂乱模式二、微电导率插值环井眼成像三、沉积构造的地层倾角测井解释模型1.岩心刻度2.沉积构造的测井解释图版3.层理角度与沉积相四、沉积体内部充填结构测井解释模型1.平行结构、前积构造、发散结构、杂乱结构五、古水流研究1.古水流研究方法：全方位频率统计法、红蓝模式法2.用倾斜资料判断沉积环境(古水流)实例六、沉积构造的成像测井解释1.冲刷面、斜层理、槽状交错层理、板状交错层理、结核、透镜状层理、小型砂纹交错层理、生物钻孔构造、沉积构造垂向序列解释第四节碎屑岩测井沉积微相建模与划分一、关键井测井沉积亚相与微相模型的建立二、测井沉积相剖面对比三、平面展布及古水流系统分析第四章测井构造地质精细分析第一节测井构造研究的一般方法一、地层倾角测井构造解释原理二、井壁成像测井构造解释原理第二节褶皱构造倾角解释方法一、褶曲的形态分类二、地层倾角测井的褶皱解释方法1．对称背斜2.非对称背斜3．倒转背斜4.平卧褶曲5.对称向斜6.非对称向斜三、用单井倾斜测井资料研究地下构造和褶曲要素1.确定井孔剖面的地层产状2.判断地下构造的偏移方向3.构造的识别方法四、地层倾角确定盐丘、泥丘第三节断裂构造倾角测井解释方法一、断层要素及分类二、井下钻遇断层的主要地质标志★三、地层倾角测井的断层解释方法★★--不同类型断层的解释方法1.正断层2.逆断层3.逆掩断层4. 地层倾角测井应用---两口井之间确定断层四、利用井壁成像研究断层第四节不整合面的地层倾角测井解释一、.平行不整合(假整合)解释二、角度不整合解释第五节井旁复杂地质构造的精细解释一、井旁高陡构造的精细解释二、应用一--用测井资料在渤海湾下古生界首次发现逆掩断层-平卧褶曲构造三、应用二--塔里木盆地轮南地区第五章裂缝储层的测井评价第一节概述一、裂缝型储层二、裂缝-孔隙型储层三、裂缝-洞穴型储层第二节裂缝性储层的实验观察与研究一、储层裂缝系统的成因二、岩心裂缝观测与分析1.岩心裂缝几何参数的相关分析2.岩心裂缝密度和裂缝孔隙度的统计与分析三、裂缝的评价1.岩心裂缝的描述--单一裂缝参数和多裂缝参数2.裂缝分布密度的分形方法第三节裂缝的测井响应一、常规测井曲线对裂缝的响应1.微侧向测井(微球形聚焦测井)2.双侧向测井3.补偿密度测井4.长源距声波测井5.岩性密度测井6.自然伽马测井7.地层倾角测井二、成像测井对裂缝的响应1.裂缝的分类及其基本图像特征2.真、假裂缝的识别3.天然裂缝与人工诱导裂缝的鉴别第四节裂缝有效性的测井评价及参数计算一、裂缝有效性评价1.从裂缝的张开度来评价裂缝的有效性★★⑴充填缝和张开缝的判别⑵有效张开缝的判别2.从裂缝的径向延伸特征判断裂缝的有效性3.从裂缝的连通性和渗滤性来判断裂缝的有效性⑴从裂缝的连通性判断裂缝的有效性⑵从裂缝的渗透性来判断裂缝的有效性二、裂缝参数计算1.全井眼地层微电阻率扫描测井计算裂缝参数2.双侧向测井信息估算裂缝参数第五节裂缝发育规律及现代地应力场研究一、现代构造应力方向分析二、构造应力方向分析在勘探与开发中的应用第六章烃源岩与盖层的测井研究第一节烃源岩的测井分析方法一、烃源岩的测井响应1.地层的组成2.导致测井异常的基本原理二、烃源岩的测井识别1.烃源岩的单一测井方法分析⑴自然伽马测井⑵自然伽马能谱测井⑶密度测井⑷电阻率测井⑸声波测井2.用交会图识别烃源岩⑴自然伽马--声波测井交会图⑵电阻率--自然伽马交会图⑶电阻率--声波时差交会图3.声波-电阻率曲线重叠法三、烃源岩的测井评价参数1.烃源岩含油气饱和度★2.烃源岩剩余烃含量VHC 第二节盖层的测井分析与评价一、有效盖层的识别与评价1.有效盖层识别2.泥页岩盖层等级划分二、储盖组合测井分析。
测井地质学第一章绪论1.测井地质学的基本含义：以测井学、地质学和岩石物理学理论为指导，综合运用各种测井信息来解决地层学、沉积学、构造地质学、石油地质学以及油田地质学中的各种地质问题的一门学科。
2.主要研究内容：基础地质研究、石油地质研究、钻井和油藏工程地质研究。
（1）基础地质研究的首要任务是充分利用地质资料、测井资料和地震资料相配合进行地层层序划分和标定，建立区域统一的地层层序，确定沉积体系域，找出不同体系域的测井曲线相应，进行井间层序与体系域的分析.主要研究地层、地质构造、和测井沉积学。
（2）石油地质研究：研究生油岩，确定生油岩有机质含量和生烃潜力；研究盖层的封盖性能；进行储集层综合研究；进行油气藏静态、动态描述。
（3）钻井和油藏工程地质研究：在油气田勘探和开发的生产实践中，将多种测井信息用于地震解释设计、钻井设计、油井压裂、试油过程中的泥浆配制、固井质量检查、套管的损伤和变形、油层保护等工程地质的研究，是测井地质研究的又一领域。
3.研究方法：测井地质学工作方法的核心是“地质刻度测井” ，或称“岩心刻度测井”，针对地质任务建立精细解释模型。
第二章倾角成像测井方法1.测井资料地层对比：通过对相邻井的测井曲线进行分析，根据曲线形态的相似性，进行井与井之间地层追踪的过程。
岩性对比方法，在开发中、后期，随着开发的深入和井点的增加，测井曲线对比在地层对比中占有绝对优势。
测井曲线的形态特征是岩性、物性和所含流体的综合反映。
主要用于：区域地层对比和油层对比（小层对比）。
域地层对比：以区域地质研究为重点，在油区范围内对比大套地层，目的是确定地层层位关系。
油层对比：以油层研究为重点，在一个油气藏范围内，对区域地层对比时的油层进行划分和对比，确定油气层主要关系。
举例：利用标准层对比油层组，利用沉积旋回对比砂岩组，利用岩性和厚度对比单油层。
2.用测井资料主要研究井筒内可见的小型规模的地质构造。
（1）.测井资料的褶皱解释：（2）.测井资料的断层解释：断层类型不同，倾角模式组合不同。
