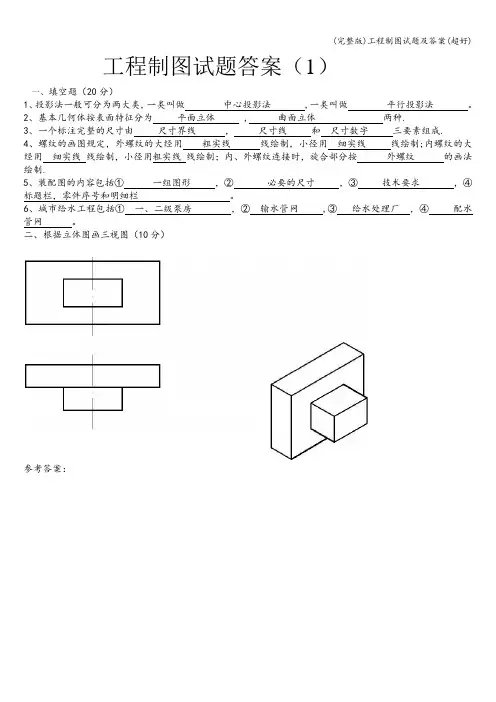

一、填空题（20分）

1、投影法一般可分为两大类，一类叫做

中心投影法 ,一类叫做

平行投影法

。

2、基本几何体按表面特征分为

平面立体 ,

曲面立体

两种.

3、一个标注完整的尺寸由 尺寸界线 ， 尺寸线 和 尺寸数字 三要素组成.

4、螺纹的画图规定，外螺纹的大经用 粗实线 线绘制，小径用 细实线 线绘制;内螺纹的大经用 细实线 线绘制，小径用粗实线 线绘制；内、外螺纹连接时，旋合部分按 外螺纹 的画法绘制.

5、装配图的内容包括① 一组图形 ，② 必要的尺寸 ，③ 技术要求 ，④

标题栏，零件序号和明细栏 。

6、城市给水工程包括① 一、二级泵房 ，② 输水管网 ,③ 给水处理厂 ，④ 配水管网 。

二、根据立体图画三视图（10分）

参考答案： (完整版)工程制图试题及答案(超好)

三、已知水平线AB在H面上方20mm处，求作它的其余两面投影（10分）

(完整版)工程制图试题及答案(超好)

四、补画第三试图（10分）

(完整版)工程制图试题及答案(超好)

五、标注尺寸（尺寸数字从图中量取，取整数)（20分）

(完整版)工程制图试题及答案(超好)

六、根据物体的三视图，画出正等轴测图(10分）

(完整版)工程制图试题及答案(超好)

七、将下列主视图改画全剖试图(20分）

(完整版)工程制图试题及答案(超好)

工程制图试题答案（2)

二、填空题（20分）

1、三视图之间的位置关系：以主视图为基准，俯视图在它的

1 工 程 制 图复习题参考答案

一、填空题：

1.根据投射线的类型， 投影法可分为 中心投影法 和 平行投影法 。

2.根据投射线与投影面是否垂直，平行投影法又可分为 正投影法 和 斜投影法 。

3．多面正投影图 是工程中应用最广泛的一种图示方法。

4..点的三面投影规律是：①点的 正面投影 与点的 水平投影 的连线垂直于OX轴。

②点的 正面投影 与点的 侧面投影 的连线垂直于OZ轴。③点的 水平投影

到OX轴的距离 等于 点的 侧面投影 到OZ轴的距离。

5. .在三投影面体系中直线与投影面的相对位置可分 一般位置直线、投影面平行线 和_ 投影面垂直线

。

6空间两直线的相对位置可分为 平行 、 相交 、 交叉 和 垂直 四种。

7. 空间两直线互相平行，则它们的 同面投影也一定平行 。

8. 空间两直线相交，则它们的 同面投影也一定相交 ，而且各同面投影的交点就是两直线空间交点的 同面投影 。

9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角 。

10.在三投影面体系中平面与投影面的相对位置可分一般位置平面 、 投影面垂直面 和投影面平行面。

11.在平面内取点和取线的关系是：欲在平面内 取点 ，须先在平面内 取线 ，而欲在平面内 取线 ，又须先在平面内 取点 。

12.直线与平面的相对位置有_平行__、相交_和_垂直___。

13.直线与平面相交求交点的方法有 积聚性法 和 辅助线 法 。

14.平面与平面的相对位置有_平行__、相交_和_垂直。

15.平面与平面相交求交线的方法有 积聚性法 线面交点法 和 辅助平面法 。

_____ 专业 ______ 年级工程制图（二）试题

考试类型：闭卷 试卷类型：B卷 考试时fi: 120分钟

题号 —• 二 三 四 五 六

总分 统分人

得分

阅卷人

复査人

一、 填空：（每小题1分，共20分）

1、 房屋一般由基础、 _____ 、 ______ 、 _______ 、 _______ 、门窗六人部分组成。

2、 标高符号的画法巾，高度为 ____ mm,斜线角度为 _______ 度。

3、 指北针的圆阍直径为 _______ ，指北针尾部为 ______ 。

4、 建筑详图索引符兮直径为 ______ 的细实线圆，详图符兮直径为 ____ 的粗实线關。

5、 在结构施工图中，代号KB、GL、KZ分别表示 ____ 、 _____ 、 _____

6、 在条形基础中，从底向上依次为：地基、 ____ 、 _______ 、 _____ 、 _____ 、墙。

7、 在结构布置平而阁巾，L-2 （240X400）表示2号 ___ ，宽 _____ ，高 _____ 。

二、 判断题：（每小题2,共10分）

1、 结构平則布置图中，被刮切到或可见的构件轮廓线用表示中粗线表示。 （）

2、 逑筑立血图中用加粗线表示最外轮廓线。 （）

3、 墙下的基础-•般做成独立基础。 （）

4、 表示剖而阁剖切位置的剖切符号应表示在首层平而阁中。 （）

5、 钢筋在结构平面图上川粗实线表示。 （）

三、 单选题：（每小题2分，共20分）

1. 在土木工程图屮，M定位轴线应采用的线型为（ ）

A. 细虚线 B.中虚线

C.中实线 D.细单点长画线 2. 在建筑平面图屮，墙体的线型采用（ ）

A.细实线 B.细虚线

C.粗实线 D.单点长画线

3. 建筑平面图屮指北针的直径为（ ）

A. IOmm B.16mm

C.18 mm D.24mm

工程制图习题集答案

工程制图习题集答案

第一篇：绘制机械装配工程图

一、题目描述：

绘制一个机械装配工程图，图纸中包括以下零件：小齿轮、大齿轮、轴、轴承、螺杆和螺母。请根据以下要求完成工程图的绘制：

1. 绘制所有零件的俯视图和主视图；

2. 通过图纸上的标注明确零件的尺寸和几何要求；

3. 使用适当的标尺比例绘制图纸；

4. 确保图纸的布局合理，清晰易读。

二、答案：

1. 首先，绘制零件的俯视图和主视图。小齿轮和大齿轮分别绘制两个正方形，分别代表它们的俯视图。轴、轴承、螺杆和螺母分别绘制直线，代表它们的主视图。

2. 对每个零件进行标注，明确其尺寸和几何要求。使用线条和箭头标出长度和宽度，使用字母和数字标示直径、孔距等需要标注的尺寸。

3. 根据实际比例选择合适的标尺，使用尺规绘制图纸。根据图纸的尺寸确定标尺的比例，确保图纸的比例布局正确。

4. 图纸的布局要合理，各个零件之间的关系清晰明了。确保图纸上的信息清晰易读，避免过于拥挤或信息不明确。

第二篇：绘制电气接线图

一、题目描述： 根据以下要求，绘制一个电气接线图：

1. 绘制一个简单的电路，包括电源、电灯、开关和线路连接

2. 使用适当的符号表示电器元件和线路连接方式

3. 保证图纸布局合理、清晰易读

二、答案：

1. 首先，在图纸中绘制一个矩形代表电源，一个小圆代表电灯，一个弯曲的线代表开关。连接它们的线条代表电路的连接。

2. 使用正确的符号表示电器元件和线路连接方式。电源可以使用符号“P”表示，电灯可以使用符号“A”表示，开关可以使用符号“S”表示。线路连接可以使用带箭头的线条表示。

3. 保证图纸的布局合理、清晰易读。将电源放置在图纸的一侧，电灯和开关放置在电源的对面。线路的连接应该直观，不要交叉或重叠。

以上是绘制机械装配工程图和电气接线图的答案。希望能够帮助到您。如果还有其他问题，请继续提问。
