核磁共振主机梯度系统硬件参数配置

第1篇一、基本原理医疗核磁共振成像的基本原理是利用人体内氢原子核在强磁场中的磁共振现象。

当人体被置于强磁场中时，人体内的氢原子核会被激发，产生共振信号。

通过检测这些共振信号，可以获取人体内部器官和组织的图像。

二、主要参数1. 磁场强度磁场强度是核磁共振成像系统最重要的参数之一，它决定了图像的分辨率和信噪比。

目前，医疗核磁共振成像系统的磁场强度主要有以下几种：（1）1.5T：适用于全身各部位成像，图像质量较好。

（2）3.0T：具有较高的分辨率和信噪比，特别适用于头部、脊髓、心脏等部位的成像。

（3）7.0T及以上：具有更高的分辨率和信噪比，适用于神经学、肿瘤学等领域的深入研究。

2. 扫描时间扫描时间是核磁共振成像过程中，系统对被检部位进行数据采集的时间。

扫描时间受多种因素影响，如磁场强度、线圈类型、成像序列等。

缩短扫描时间可以提高患者舒适度和医生工作效率。

3. 成像序列成像序列是核磁共振成像过程中，对被检部位进行数据采集的方法。

常见的成像序列有：（1）T1加权成像：显示组织间的对比度，适用于观察解剖结构和肿瘤。

（2）T2加权成像：显示组织间的水分含量，适用于观察炎症、水肿等病变。

（3）DWI（弥散加权成像）：显示组织间的水分扩散情况，适用于观察肿瘤、出血等病变。

（4）MRA（磁共振血管成像）：显示血管的形态和血流情况，适用于诊断血管性疾病。

4. 层厚与层间距层厚是指核磁共振成像过程中，被检部位每一层图像的厚度。

层间距是指相邻两层图像之间的距离。

层厚和层间距的选择取决于被检部位和解剖结构。

5. 翻转角翻转角是核磁共振成像过程中，激发氢原子核所需的能量角度。

翻转角的选择会影响图像的对比度和信噪比。

6. 激发次数激发次数是指在一次成像过程中，对被检部位进行激发的次数。

增加激发次数可以提高图像的信噪比，但会增加扫描时间。

7. 线圈线圈是核磁共振成像系统中，用于接收和发射信号的装置。

线圈的类型和性能会影响图像的质量和扫描时间。

核磁共振仪器介绍
500 MHz超屏蔽磁体
2个高频、1个低频频率通道
GRASPII 梯度场
BVT3000 温度控制仪
探头：1，QNP四核
2，BBI 反式宽带
3，F/H/C 三共振
特色测试项目：
1.溶剂压制实验
2.同核异核二维实验
3.选择脉冲实验
4.2H观测及去偶实验
5.变温实验
6.DOSY实验
7.样品定量测定
Bruker AV500
400 MHz超屏蔽磁体
高频低频各1个频率通道
BGU II 梯度场
BVT2000 温度控制仪
BBI 反式宽带探头（103Rh-31P）
特色测试项目：
1.自旋去偶实验
2.同核异核二维实验
3.变温实验
4.样品定量测定
5.11B背景消除及测定
6.金属杂核测定
DRX 400
400 MHz超屏蔽磁体
高频低频各1个频率通道
梯度场
温度控制仪
四核探头
特色测试项目：
1.常规1H,13C,19F,31P快速测定
2.变温实验
3.样品定量测定
Varian 400MR。

核磁共振成像系统简介磁共振成像（MRI）诊断方法无放射损伤，无创伤、无痛苦、无危险，对人体无任何损害，是当前最先进的非损伤性的影像学检查手段之一。

美国GE公司生产的GE Signa EXCITE 1.5T HD EchoSpeed新一代功能型高场强磁共振成像系统。

无论是在神经、血管、腹部、骨关节、心脏等方面都有着很好的成像性能和扫描速度，并且融合了创新的Propeller技术，跨越了常规磁共振的局限。

在动运伪影、磁敏感伪影、金属伪影等都有很大的突破，实现了1.5T 磁共振功能性应用从科研至临床的飞跃，开创了磁共振成像的新纪元。

在硬件设计方面我院Signa HD 1.5T 集HD高均匀度磁体技术、无瓶颈HD 射频系统、高保真HD梯度系统、超高速稳定HD计算机系统等优势于一身。

此外，Signa HD 1.5T兼顾到最佳的病人舒适性，扫描孔内径达到60CM。

在线圈配置方面：我院的磁共振配有HD8通道头颈联合相控阵线圈、HD8通道全脊柱专用线圈、HD8通道心脏专用相控阵线圈、HD8通道体部线圈、前列腺腔内线圈、肩关节专用线圈、最新的双侧乳腺专用HD8通道相控阵线圈、四肢关节专用线圈、柔软线圈、3英寸线圈。

齐全的线圈配置能满足各种部位检查需求。

在软件方面拥有高级弥散成像软件包、高级脑弥散灌注分析软件包、指数化显著弥散系数图、脑功能成像软件包、水成像软件包、腹部高级软件包、3D脑频谱后处理软件包、弥散张力成像后处理软件包、弥散张力追踪后处理软件包等等的强大后处理技术来支持，使得磁共振检查更加完美。

什么样的疾病适合做这个检查呢？（1）中枢神经系统效果最佳，对脑部早期的缺血性病变特别敏感，另外对颅内出血及头部骨折外也有很高的敏感性，其他病变如肿瘤、炎症、血管性病变、感染等均优CT。

（2）颅内移行区病变，不产生伪影，诊断独具优势，避免了CT检查颅底病变因骨骼的影响。

（3）颈部病变可清晰显示咽、喉、甲状腺、淋巴结、血管及肌肉，对诊断具有重要价值。

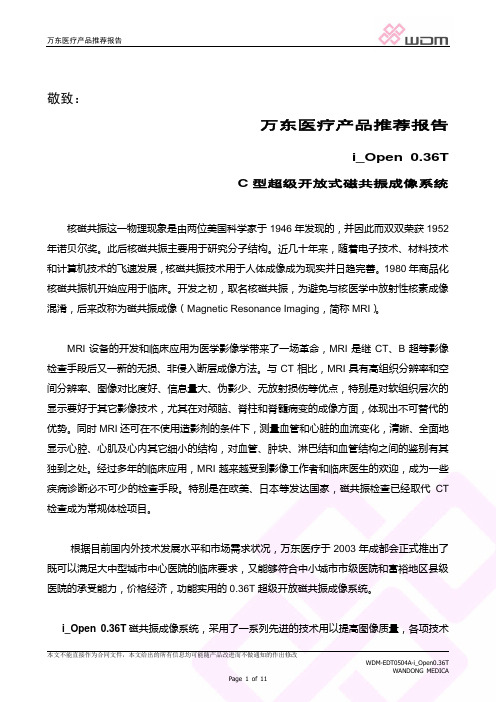

敬致：万东医疗产品推荐报告i_Open 0.36TC型超级开放式磁共振成像系统核磁共振这一物理现象是由两位美国科学家于1946年发现的，并因此而双双荣获1952年诺贝尔奖。

此后核磁共振主要用于研究分子结构。

近几十年来，随着电子技术、材料技术和计算机技术的飞速发展，核磁共振技术用于人体成像成为现实并日趋完善。

1980年商品化核磁共振机开始应用于临床。

开发之初，取名核磁共振，为避免与核医学中放射性核素成像混淆，后来改称为磁共振成像（Magnetic Resonance Imaging，简称MRI）。

MRI设备的开发和临床应用为医学影像学带来了一场革命，MRI是继CT、B超等影像检查手段后又一新的无损、非侵入断层成像方法。

与CT相比，MRI具有高组织分辨率和空间分辨率、图像对比度好、信息量大、伪影少、无放射损伤等优点，特别是对软组织层次的显示要好于其它影像技术，尤其在对颅脑、脊柱和脊髓病变的成像方面，体现出不可替代的优势。

同时MRI还可在不使用造影剂的条件下，测量血管和心脏的血流变化，清晰、全面地显示心腔、心肌及心内其它细小的结构，对血管、肿块、淋巴结和血管结构之间的鉴别有其独到之处。

经过多年的临床应用，MRI越来越受到影像工作者和临床医生的欢迎，成为一些疾病诊断必不可少的检查手段。

特别是在欧美、日本等发达国家，磁共振检查已经取代CT 检查成为常规体检项目。

根据目前国内外技术发展水平和市场需求状况，万东医疗于2003年成都会正式推出了既可以满足大中型城市中心医院的临床要求，又能够符合中小城市市级医院和富裕地区县级医院的承受能力，价格经济，功能实用的0.36T超级开放磁共振成像系统。

i_Open 0.36T磁共振成像系统，采用了一系列先进的技术用以提高图像质量，各项技术参数均达到国际国内最高水平。

同时针对临床应用进行了一系列优化，最大程度地增加了患者的舒适性，检查速度和病人通过率。

在磁体方面，万东医疗将一流工程设计与先进的制造工艺相结合，使磁体的技术含量达到前所未有的水平，制造出目前市场上场强最强、体积最小、重量最轻，空腔最大，磁体均匀度高的永磁磁体，磁场强度达到了前所未有的0.36T，而磁体重量却只有16吨，是市场上同类产品最轻的。

安捷伦400MHz核磁共振波谱仪Agilent NMR Systems 400MHz NMR Spectrometer技术文件美国安捷伦公司一、系统主要配置清单（1）系统名称设备名称：400 MHz核磁共振波谱仪型号：400-MR DD2（2）400兆核磁简要配置清单说明特别说明：安捷伦公司是世界上第一家设计生产核磁共振波谱仪的著名分析仪器制造商，作为世界知名上市公司，将为我们的老用户提供了具有世界领先技术的最新400-MR 全数字化核磁共振波谱仪并配备270天液氦保持时间的磁体。

简要的配置清单说明:国外进口：1、安捷伦最新全数字化傅立叶超导核磁共振波谱仪，并配备安捷伦自己生产的400兆PremiumShield 超自屏蔽磁体，液氦保持时间270天，配备大型气悬浮腿；2、 400兆磁场强度：9.4Tesla3、 2个通道(1H/19F:50W，X核：300W)4、安捷伦HP Z400 PC 工作站:：8G 内存，1000G硬盘，24寸液晶显示器5、核磁操作软件：VnmrJ2.2C,StudyQ-NMR, NMR-help, and AutoTest，Hadmard快速二维核磁共振软件，6、氘梯度自动匀场单元，匀场时间小于1分钟7、 1H-19F/31P-15N 5 mm PFG ONENMR Probe 5毫米宽带二合一探头；检测核: 1H-19F/31P-15N，可以进行双共振，宽带实验，用于有机化学，小分子和生物分子实验，具有高抗盐特性。

相当于2个探头。

8、梯度场附件9、 VT Unit 数字控温附件，可进行从低温到高温的实验10、1年全免费保修国内提供：11、安装时候的液氦，液氮12、HBTG 无油空压机,内置干燥器、过滤器13、UPS 3KVA 1小时14、HP 2035打印机报价：240万人民币二、400兆核磁共振波谱仪招标技术参数（一）货物名称：400MHz核磁共振波谱仪。

（二）设备用途和技术要求：1、工作条件：1.1 电源电压 10％50Hz 单相1.2 环境温度 15—30℃1.3 相对湿度＜80％1.4 长时间连续工作2、用途：主要用于有机化学、生物化学、药物化学等方面的结构分析和性能研究，可用于液体、可溶性有机物、无机物、聚合物、生物物质的分子结构和相互作用研究；物质的核磁特性研究。

磁共振参数磁共振（Magnetic Resonance，缩写为MR）是一种利用核磁共振原理进行成像和诊断的技术。

它通过对人体或物体施加一个强磁场，并在其中加入特定的无线电波，再通过探头的接收和处理，可以生成清晰的图像。

这些图像可以显示出人体或物体的内部结构、器官和组织的详细情况，从而用于医学诊断、科学研究以及工业应用等领域。

磁共振成像的原理是基于原子核（如氢原子核）的自旋和运动导致的磁矩的产生。

当被放置在强磁场中时，原子核的自旋会对齐并具有不同的能级。

当向这些原子核施加一定频率的无线电波时，会激发这些原子核自旋的共振。

在磁场的作用下，这些共振的原子核会放出一种电磁信号。

这些信号经过放大和处理后，就可以形成图像。

在磁共振成像中，有几个重要的参数需要了解。

首先是磁场强度。

磁场强度是指在磁共振装置中施加的磁场的强度。

常用的磁场强度有1.5特斯拉和3.0特斯拉。

磁场强度越高，图像分辨率越高，但同时也会增加成本和设备的复杂性。

除了磁场强度，还有一个重要的参数是脉冲序列。

脉冲序列是指所施加的无线电频率和强度的变化方式。

常见的脉冲序列有梯度回波序列（Gradient Echo，GE）和自旋回波序列（Spin Echo，SE）。

梯度回波序列对扫描时间要求较低，适用于快速成像，而自旋回波序列对组织对比度更敏感，适用于解剖结构的详细显示。

磁共振成像还有一个重要参数是重复时间（TR）和回波时间（TE）。

重复时间是指两次脉冲之间的时间间隔，而回波时间是指激发脉冲和接收脉冲之间的时间间隔。

这两个参数的选择会影响图像的对比度和分辨率。

对于不同的组织类型和目的，需要根据调整TR和TE 的值来获得最佳的图像质量。

还有一些其他的影响磁共振成像质量的参数，如脂肪抑制、脉冲重复间隔（TI）、视野（FOV）等。

脂肪抑制用于抑制图像中脂肪组织的信号，以增强其他组织的显示。

脉冲重复间隔是指两次激发脉冲之间的时间间隔，用于调整图像对比度。

视野是指扫描区域的大小，在一定程度上影响图像的分辨率。

核磁共振梯度线圈
核磁共振梯度线圈（NMR gradient coil）是核磁共振成像（MRI）系统中的重要组成部分。

它在磁场中施加梯度，用于定位扫描区域并生成图像。

核磁共振梯度线圈由多个线圈组成，通常包括三个主要方向上的梯度线圈：x、y和z轴梯度线圈。

每个梯度线圈都通过传
送电流来产生磁场梯度。

这些梯度线圈被安置在主磁体中，以便能够在各个位置施加局部的磁场梯度。

梯度线圈的主要作用是在空间上定位核磁共振信号。

通过施加恒定的磁场梯度，不同位置处的核磁共振频率会有微小的差别。

这样，通过调整梯度线圈的磁场强度可以确定扫描区域的位置，并获得具有空间信息的图像。

除了定位作用，核磁共振梯度线圈还可用于脉冲序列的编码和减少图像伪影。

通过在梯度线圈中施加不同的波形和强度，可以对核磁共振信号进行编码，从而实现图像重建。

此外，梯度线圈还能够抑制图像伪影，提高图像的质量和分辨率。

总之，核磁共振梯度线圈是核磁共振成像系统中至关重要的组成部分，它能够在空间上定位信号并产生具有空间分辨率的图像。

2D序列参数Routine：Slice group：层组，常用于扫描多层多角度的序列。

例如：颈椎、指间关节等Slices：当层组为1时，即为扫描层数，层组不为1时，即为当前层组的层数。

Dist.factor：层间距，层厚的百分比。

Position：位置，定义了被扫描对象的中心位置，鼠标移到该位置时可以显示对象相对中心位置的偏移值。

当对象处于中心位置时，列表以灰色显示。

Orientation：方位，用于修改序列使用的扫描方位。

常规有横断、冠状、矢状。

另外，可以使用参数后面的标识来选择想要的断面。

Phase enc. Dir.：相位编码方向，其利用病人的坐标位置来表示的，所以在登记病人时必须把病人位置输入准确。

可以通过修改相位编码方向达到去除卷褶伪影和血管的搏动伪影，同时也可实现矩形FOV的扫描。

AutoAlign：自动定位，可以用于头颅、膝关节、脊柱的自动定位。

Phase oversampling：相位过采样，在FOV相位编码方向上对称地增加相位编码数，在相位编码方向以虚线表示，图像不显示。

其作用是可以避免卷褶伪影、提高信噪比；但是会增加采集时间。

FoV read：FoV读数，其显示的是FoV中频率编码方向（读出梯度）的大小。

FoV phase：FoV相位，其值是FoV read的一个百分比。

Slice thickness：层厚，决定在层面方向上的范围。

TR：重复时间，即相邻两次激发的间隔时间。

更改TR值会影响对比度及扫描时间。

例如在STIR压脂序列中，TR越长，压脂越弱，对比增加。

多TR时间的序列？TE：回波时间，即激发脉冲与回波采集时的时间间隔。

更改TE值会对图像的权重及信噪比产生影响。

同时可以通过更改多对比得到多TE 取得多回波。

Averages：平均，为重复采集次数，重复的结果由系统决定，可以达到提高信噪比的目的，但扫描时间相应增加。

Concatenations：分次采集，此参数规划了在给定的断层数中需要几个TR时间来完成采集。

核磁共振波谱仪仪器构成一、核磁共振波谱仪的基本原理核磁共振波谱仪（Nuclear Magnetic Resonance Spectrometer）是一种用于研究物质中原子核的结构和性质的仪器。

其基本原理是利用物质中原子核的自旋角动量和外加磁场之间的相互作用，通过给样品施加射频脉冲，使原子核从低能级跃迁到高能级，然后测量其回到基态时所发出的无线电频率，从而获得原子核的共振信号。

二、核磁共振波谱仪的仪器构成1. 磁场系统核磁共振波谱仪的磁场系统主要由大型超导磁体和磁场梯度线圈组成。

超导磁体产生均匀持续的强磁场，常用的磁场强度为1-20特斯拉。

磁场梯度线圈用于在样品空间内产生磁场梯度，以解析不同位置的共振信号。

2. 射频系统射频系统主要由射频发生器、射频放大器和探头三部分组成。

射频发生器产生特定频率和强度的射频脉冲信号，射频放大器将其放大至足够强度，探头则将射频信号传输至样品的附近。

3. 检测系统检测系统主要包括接收线圈、调谐电路和接收器。

接收线圈将样品发出的高频信号转换为电信号，并将其传输至接收器，接收器再进行放大、滤波和数字化处理。

4. 控制系统控制系统用于控制整个仪器的运行。

它包括仪器的开关控制、温度控制、数据采集与处理等功能。

5. 计算机系统计算机系统是核磁共振波谱仪的核心部分，它用于控制仪器的运行参数、采集原子核共振信号、进行数据处理和分析，并最终生成波谱图谱。

6. 样品及样品装载系统样品是核磁共振波谱分析的研究对象，常见的样品包括液体样品和固体样品。

样品装载系统用于将样品放置在仪器的样品室中，并确保样品处于磁场的均匀度区域。

7. 显示与记录系统显示与记录系统主要由显示器、打印机和存储设备组成。

显示器用于实时显示样品的核磁共振波谱图谱，打印机用于将波谱图谱输出成纸质文档，存储设备则用于长期保存和管理数据。

总结：核磁共振波谱仪由磁场系统、射频系统、检测系统、控制系统、计算机系统、样品及样品装载系统以及显示与记录系统组成。
