无线网络组建实训报告

  • 格式：doc
  • 大小：5.16 MB
  • 文档页数：44

陕西铁路工程职业技术学院

《网络组建与管理实训》

报

告

书

班 级：网络3121

姓 名：X X X

班内序号：06301120

陕西铁路工程职业技术学院

陕西铁路工程职业技术学院

2013—2014学年第2学期

网络组建与管理实训成绩评定单

姓名 班级 网络3121 学号

成绩评定 平时表现成绩 实训成绩

综合成绩评定

指导教师评语

指导教师(签字)：

年 月 日

注：综合成绩评定中，平时表现成绩占30%，实训成绩占70%。 1

设

计

方

案

制作人：XXX 2

目录

一、项目概述： ................................................................................................................................. 3

二、需求分析： ................................................................................................................................. 3

三、总体结构设计（拓扑图） .................................................................................................. 3

四、设备或软件选择： .................................................................................................................. 4

五、技术方案选择： ....................................................................................................................... 4

六、IP地址规划： ........................................................................................................................... 5

（1）IP地址规划 ......................................................................................... 5

(2)计算机IP的规划 ................................................................................... 6

七、选型报价： ................................................................................................................................. 6

3

一、项目概述：

网络实验室总体的建设目标是提升学生理论与实践结合能力，使学生能够直接进行网络设计、安装、调试，以综合提高学生整体素质。建设一流的网络实验室，提高学生的动手能力，进而增强他们在就业中的竞争实力并拓宽其就业渠道，从而树立学校在学术界和社会的良好品牌形象。加快教育的信息化建设，提高学校的教学效率和学生的实际操作能力，更好的为教学服务。

网络实验室突出强调的是“专业务实”和“学以致用”的特色，并出了多方面的举措保证培训课程的实用性和高质量。比如，网络实验室强调保证充足的实践机会，不但教会学生网络技术，而且要培养学生的动手能力。通过网络实验室的学习，学生不仅可以掌握专业的网络技术，而且完全可以利用这些技术去设计、构建和维护中小企业网络，成为真正意义上的“实战高手”。

实验室覆盖了各个层次教学和实验，提供了高速网络组建、网络管理、网络设计和开发、网络安全、网络应用等多层次的、全面的实验环境。实验室通过一系列的验证型、测试型和自创型实验使学生掌握计算机网络技术的实验技能，强化对所学知识的理解。

二、需求分析：

陕西铁路工程职业技术网络实验室位于陕铁院老校区实训楼四楼最西边。同时四楼还有八个多媒体机房供学生上课，以及两个供学生上网的机房。五楼也有两个供学生上网的机房。现在需要搭建一个网络实验室，专门供网络管理系统的学生应用。网络试验室用户需求是按56用户规划，配置55台学生机，可供学生机学习。配置一台教师机 可以对整个的网络教室进行教学、管理和维护。3台普通交换机，一台教用投影仪。交换机，采用24口交换机，若日后扩展可加入集线器，增加的用户通过集线器连接到交换机。网线使用超五类非屏蔽双绞线 网络接头用RJ-45 信息插座，AMP双口信息插座面板。

三、总体结构设计（拓扑图）

计算机计算机计算机计算机计算机计算机计算机计算机计算机计算机计算机无线路由器无线路由器无线路由器无线路由器组四组三组二组一4

四、设备或软件选择：

设备类型 设备型号 设备数量

交换机 CISCO VN 2900 5

三层交换机 CISCO 3560-24PS 4

二层交换机 CISCO 2960-24TT 15

路由器 CISCO 2811 6

Voice- Enabled 路由器 CISCO 2811 4

无线路由器 CISCO Linksys-WRT300N 4

计算机 CISCO PC-PT 10

服务器 CISCO Server-PT 1

五、技术方案选择：

设备名称 接口 应用的协议

R1 S0/0/0 Eigrp 1 S0/0/1 Eigrp 1

R2 S0/0/0 Eigrp 1

路由重分布 S0/0/1 OSPF 1 area 0

S0/1/0 RIP V2

R3 S0/0/0 OSPF 1 area 0

S0/1/0 OSPF 1 area 0

S0/0/1 OSPF 1 area 0

R4 S0/0/0 Eigrp 1 F0/0 Eigrp 1

R5 S0/0/0 RIP V2 F0/0 RIP V2

R6 S0/0/0 OSPF 1 area 0 F0/0 OSPF 1 area 0

R7 S0/0/1 OSPF 1 area 0 路由重分布 S0/0/0 RIP V2

R8 F0/1 RIP V2

S0/0/0 RIP V2

F0/1 RIP V2

R9 S0/0/1 OSPF 1 area 0

S0/0/0 OSPF 1 area 0

S0/0/1 OSPF 1 area 0

R10 S0/0/1 RIP V2 5

六、IP地址规划：

（1）IP地址规划

设备名称 接口 IP地址划分 环回接口

R1 S0/0/0 10.30.12.1/24

10.30.10.1/24 S0/0/1 10.30.14.1/24

R2 S0/0/0 10.30.12.2/24

10.30.20.1/24 S0/0/1 10.30.23.2/24

S0/1/0 10.30.25.2/24

R3 S0/0/0 10.30.23.3/24

10.30.30.1/24 S0/1/0 10.30.39.3/24

S0/0/1 10.30.36.3/24

R4 S0/0/0 10.30.14.4/24

10.30.40.1/24

F0/0 192.30.40.4/24

R5 S0/0/0 10.30.25.5/24

10.30.50.1/24

F0/0 192.30.50.5/24

R6 S0/0/0 10.30.36.6/24

10.30.60.1/24

F0/0 192.30.60.6/24

R7 S0/0/1 10.30.97.7/24

10.30.70.1/24 S0/0/0 10.30.78.7/24

F0/1 192.30.70.7/24

R8 S0/0/0 10.30.78.8/24

10.30.80.1/24 F0/1 192.30.80.8/24

S0/0/1 10.30.89.8/24

R9 S0/0/0 10.30.39.9/24

10.30.90.1/24

S0/0/1 10.30.97.9/24

R10 S0/0/1 10.30.89.10/24 10.30.100.1/24 6

(2)计算机IP的规划

计算机 IP地址 计算机 IP地址

PC0 192.30.40.2/24 PC5 192.30.60.3/24

PC1 192.30.40.3/24 PC6 192.30.70.2/24

PC2 192.30.50.2/24 PC7 192.30.70.3/24

PC3 192.30.50.3/24 PC8 192.30.80.2/24

PC4 192.30.60.2/24 PC9 192.30.80.3/24

七、选型报价：

设备类型 设备型号 设备数量 单价（元） 总金额

交换机 CISCO VN 2900 5 45000 225000

三层交换机 CISCO 3560-24PS 4 10000 40000

二层交换机 CISCO 2960-24TT 15 2300 34500

路由器 CISCO 2811 6 5300 31800

Voice- Enabled 路由器 CISCO 2811 4 120 480

无线路由器 CISCO Linksys-WRT300N 4 180 720

计算机 CISCO PC-PT 10 1800 18000

服务器 CISCO Server-PT 1 3500 35000

合计 385500

合集下载

无线覆盖实验报告总结(3篇)

无线覆盖实验报告总结(3篇)

第1篇

一、实验背景与目的

随着信息技术的飞速发展，无线局域网（WLAN）技术逐渐成为现代通信网络的重要组成部分。为了提高网络覆盖范围和质量，满足日益增长的无线接入需求，本实验旨在通过搭建无线局域网，测试和分析不同无线覆盖方案的效果，为实际应用提供理论依据和技术支持。

二、实验内容与方法

1. 实验设备与软件：

- 无线路由器：TP-LINK AC1900

- 无线接入点（AP）：Aruba AP-303H

- 交换机：Huawei S5700

- 计算机客户端：Windows 10

- 网络监控软件：Wireshark

2. 实验步骤：

- 搭建无线局域网：使用无线路由器和AP构建无线接入点，连接交换机实现有线网络与无线网络的互通。

- 设置无线参数：配置无线接入点的工作模式、频道、功率、安全设置等参数。

- 测试无线覆盖范围：在室内不同位置进行无线信号强度测试，记录数据。

- 分析无线覆盖效果：根据测试数据，分析不同无线覆盖方案的效果。

3. 实验方法：

- 使用Wireshark软件捕获无线信号数据，分析无线信号强度、速率、丢包率等指标。

- 通过移动测试，观察无线信号在室内不同位置的稳定性。

- 比较不同无线覆盖方案的效果，分析优缺点。

三、实验结果与分析 1. 无线覆盖范围测试：

- 在距离无线路由器5米的位置，信号强度为-60dBm，数据速率为300Mbps。

- 在距离无线路由器10米的位置，信号强度为-70dBm，数据速率为150Mbps。

- 在距离无线路由器15米的位置，信号强度为-80dBm，数据速率为50Mbps。

2. 无线覆盖效果分析：

- 使用单AP覆盖方案时，信号强度和速率在室内不同位置存在较大差异，部分区域信号较弱，无法满足无线接入需求。

- 使用多AP覆盖方案时，信号强度和速率在室内不同位置相对稳定，覆盖范围更广，用户体验更好。

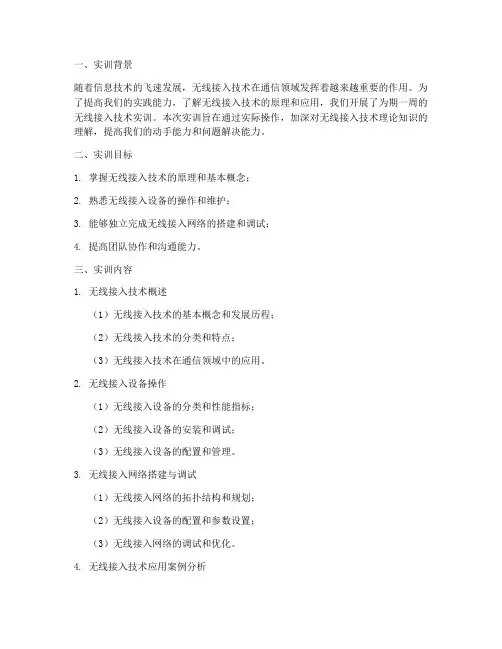

无线接入技术实训报告书

无线接入技术实训报告书

一、实训背景

随着信息技术的飞速发展，无线接入技术在通信领域发挥着越来越重要的作用。为了提高我们的实践能力，了解无线接入技术的原理和应用，我们开展了为期一周的无线接入技术实训。本次实训旨在通过实际操作，加深对无线接入技术理论知识的理解，提高我们的动手能力和问题解决能力。

二、实训目标

1. 掌握无线接入技术的原理和基本概念；

2. 熟悉无线接入设备的操作和维护；

3. 能够独立完成无线接入网络的搭建和调试；

4. 提高团队协作和沟通能力。

三、实训内容

1. 无线接入技术概述

（1）无线接入技术的基本概念和发展历程；

（2）无线接入技术的分类和特点；

（3）无线接入技术在通信领域中的应用。

2. 无线接入设备操作

（1）无线接入设备的分类和性能指标；

（2）无线接入设备的安装和调试；

（3）无线接入设备的配置和管理。

3. 无线接入网络搭建与调试

（1）无线接入网络的拓扑结构和规划；

（2）无线接入设备的配置和参数设置；

（3）无线接入网络的调试和优化。

4. 无线接入技术应用案例分析 （1）无线局域网（WLAN）的应用案例；

（2）无线城域网（WMAN）的应用案例；

（3）无线个人域网（WPAN）的应用案例。

四、实训过程

1. 理论学习：通过查阅资料、课堂讲解等方式，深入学习无线接入技术的基本概念、原理和设备操作。

2. 实践操作：在实训室，按照实训指导书的要求，进行无线接入设备的安装、配置和调试。

3. 团队协作：在实训过程中，团队成员分工合作，共同完成实训任务。

4. 案例分析：通过分析实际案例，了解无线接入技术在各个领域的应用。

五、实训成果

1. 掌握了无线接入技术的基本概念、原理和设备操作；

2. 熟悉了无线接入设备的安装、配置和调试；

3. 能够独立完成无线接入网络的搭建和调试；

4. 提高了团队协作和沟通能力。

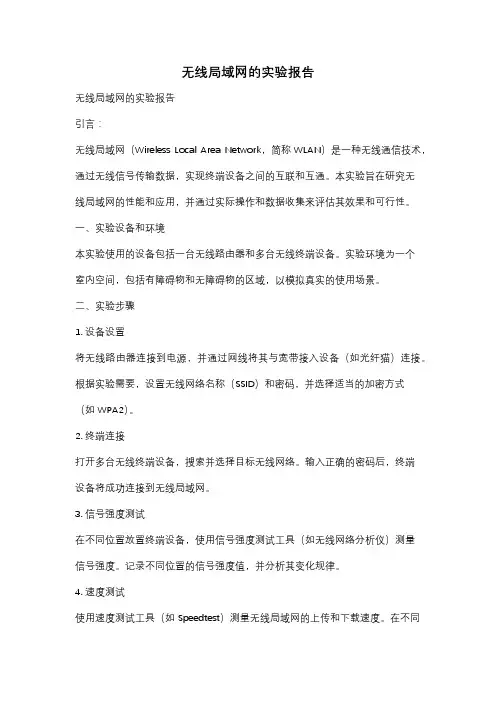

无线局域网的实验报告
