建筑给排水课件完整版

排水施工图识读方法
阅读设计说明
了解排水系统的设计要求、设计参数、管材选择等信息。
识别排水管道
根据图纸中的线型、线宽、标注等识别排水管道，包括排水管、通气管等。
识别排水设备
识别排水系统中的地漏、检查口、清扫口等设备，并了解其型号、规格和安装位置。
了解管道坡度及连接方式
掌握排水管道的坡度要求及连接方式，如承插连接、柔性连接等。
给水设备选型与安装
水泵选型
根据设计流量和扬程，选择合适的水泵类型（如离心泵、潜水泵等）和规格。
水箱选型
安装要求
水泵和水箱的安装应符合相关规范和设计要求，确保设备安全稳定运行。同时，应设置必要的防护措施和警示标志。
根据贮水需求和安装条件，选择合适的水箱材质（如钢板、玻璃钢等）和容积。
03
排水系统
排水系统分类与组成
分类
根据排水来源和性质，排水系统可分为生活污水排水系统、工业废水排水系统和雨水排水系统。
组成
排水系统通常由排水管网、排水泵站、污水处理厂和出水口等部分组成。其中，排水管网负责收集和输送废水，排水泵站用于提升废水，污水处理厂则对废水进行处理以达标排放，出水口将处理后的水排入水体。
06
建筑给排水施工图识读
给水施工图识读方法
阅读设计说明
了解给水系统的设计要求、设计参数、管材选择等信息。
识别给水管道
根据图纸中的线型、线宽、标注等识别给水管道，包括进水管、干管、支管等。
识别给水设备
识别给水系统中的水箱、水泵、阀门等设备，并了解其型号、规格和安装位置。
了解管道连接方式
掌握给水管道的连接方式，如丝扣连接、法兰连接等。

给排水识图教程ppt课件

管道工程图上的管道和管件必须采用统一的线型来表示。如管道线型规定中有粗实线、中实线、细实线、粗虚线、中虚线、细虚线、细点划线、折断线、波浪线等。
6
（2）管道代号
管道图中，若有多种管道，应在管线的中间注上规定的字母符号以区别各种不同的管路。常见的管道代号有：
一般给水管
S
S
一般排水管
X
X
热水管
特点：供水方式简单，造价低，维修管理容易，能充分利用外网水压节省能耗。建筑内部无储备水量，一旦外网停水时内部立即断水，供水可靠性不高。
28
阀门
直接给水方式
29
2、设水箱的给水方式
在建筑物顶部设水箱，当外网水压稳定时向水箱和用户供水，当管网水压不足时或用水高峰时，则可由水箱项建筑内部给水系统供水。适用于室外给水管网供水压力周期性不足的情况。
特点：当室外给水管网水压偏高或不稳定时，为保证室内给水系统的良好工况或满足稳压供水的要求，可采用设水箱的给水方式。室外管网直接将水输入水箱，由水箱项建筑内部给水系统供水。
30
阀门
阀门
(a)
(b)
设水箱的给水方式
31
3、设水泵的给水方式
设水泵的给水方式宜在室外给水管网的水压经常不足时采用。
在建筑安装工程范围内卫生管道工程图又可分为建筑给水排水管道、供暖管道、燃气管道、通风与空调管道等。
1
第一章管道工程图概述
（3）按图形和作用分类： 1、基本图纸：图纸目录、设计施工说明、设备材料清单、工艺流程图、平面图、轴测图、立（剖）面图等。 2、详图：大样图、节点详图和标准图等。 1）图纸目录：便于查阅和保管，将一个项目工程的施工图纸按一定的名称和顺序归纳整理编排而成。通过图纸目录，可知道该项目整套专业图的图别、图名及其数量等。 2）设计施工说明：设计人员在图样上无法表明而又必须要建设单位和施工单位知道的一些技术和质量的要求，一般以文字的形式加以说明。其内容包括工程设计的主要技术数据，施工验收要求以及特殊注意事项。

《给水排水工程》PPT课件

a
65
绘制给水排水轴测图的一般步骤
⑷ 画各层楼、地面的横管、支管
a
66
给水排水轴测图
部分参考设计安装高度
a
67
绘制给水排水轴测图的一般步骤
⑸ 画相应的管道附件、器具等的图例
⑹ 布置标注在适宜的位置布置应标注的管径、坡度、标高、编号及必要的文字等(此处略)
a
68
给水排绘水制轴给测水排图水（轴续测8图）的一般步骤
a
41
92S220-10清扫口安装图DN50~DN100
a
42
99S304-74自闭式冲洗阀坐便器安装图(二)
a
43
99S304-18盥洗槽安装图(一)
a
44
99S304-84低水箱自闭式蹲式大便器安装图(二)
a
45
3.给
水排水平面图
1）建筑给排水平面图
a
46
一般图示规定
⑴ 比例
a
2
一、概述
1.给水排水工程及给水排水工程图 2.给水排水专业图中的管道 3.给水排水专业制图的一般规定
(GB/T 50106—2001）（1）图线（2）比例（3）标高（4）管径
4.图例（GB/T 50106—2001）
a
3
11..给水排水工程及给水排水工程图
1）
a
4
2）给水排水工程图
给水排水工程图
基本要求 1概述 2 建筑给水排水工程图 3 建筑给水排水总平面图
a
1
基本要求
1.初步了解给水排水工程图；
2.识别给水排水工程图中常见的图例，能运用轴测投影原理，阅读和绘制一般建筑给水排水工程图；

给排水科学与工程PPT(完整版)(2024)

给排水科学与工程 PPT(完整版)
2024/1/29
1
• 给排水科学与工程概述 • 水源、水质与水处理 • 输配水管网设计与优化 • 污水处理与回用技术 • 建筑给排水系统设计与实践 • 市政给排水系统规划与管理 • 给排水科学与工程前沿技术展望
2024/1/29
目录
2
Part
01
给排水科学与工程概述
探讨高层建筑给排水系统的节能措施和技术手段，如采用节水型卫生器具、利用太阳能热水器等可再生能源、实施分质供水等。
22
Part
06
市政给排水系统规划与管理
2024/1/29
23
市政给水系统规划原则和方法
01
02
03
规划原则
确保供水安全、经济合理、技术先进、保护环境、节约能源、可持续发展。
2024/1/29
2024/1/29
18
Part
05
建筑给排水系统设计与实践
2024/1/29
19
建筑内部给水系统设计要点
2024/1/29
给水系统分类与组成
根据建筑用途、高度和规模等因素，合理选择给水系统类型，如市政直供、加压供水等，并明确各组成部分的功能和要求。
给水管材与连接方式
选用符合卫生标准、耐久性好的给水管材，如PPR管、不锈钢管等，并根据管道规格和压力等级选择合适的连接方式，如热熔连接、卡压连接等。
选用具有良好排水性能、耐腐蚀性强的排水管材，如PVC管、铸铁管等，并根据管道规格和排水压力选择合适的连接方式，如承插连接、柔性连接等。
排水设备选型与布置
根据建筑排水需求和空间条件，合理选型和布置排水设备，如地漏、水封装置、通气立管等，确保排水通畅、无臭气外溢。

给排水系统ppt课件

调节池
q6
q5
给水排水系统的工作原理
给排水系统的水质关系
水质标准
原水水质标准
Add Your Text
给水水质标准排放水质标准
给水排水系统的工作原理
给排水系统的水质变化
水质变化
给水处理
Add Your Text
用户用水废水处理
给水排水系统的工作原理
给排水系统的水压关系
给水系统中水的输
给排水系统功能关系示意图
自然降水
居民生活用水
水
取水
给水处
供水
城市给水管网
公共设施用水市政用水城市消防用水
源
设施
理设施
泵站
企业给水
工业企业生产用水工业企业生活用水
管网工业企业消防用水
城市雨水管网
城市
城市污水
污水管网
处理设施
受纳
工业废水
工业废水
水体
管网处理
■ 给排水管道系统的功能与特点给排水管道系统是给排水工程设施的重要组成部分，是由不
同材料的管道和附属设施构成的输水网络。根据其功能可以分为给水管道系统和排水管道系统。
给排水管网系统的功能与组成
给排水管道系统的功能与特点给排水管道系统的特点： ■ 分散性、连通性、传输性、扩展性。 ■ 隐蔽性强，外部干扰因素多，容易发生事故，基建投资费用
给排水管道系统的构成
排水管网系统构成：
排水管网系统构成
废水收集设施排水管网排水调节池
提升泵站废水输水管（渠）废水排放口
给排水管网系统的类型与体制
给水管道系统的类型
按水源数目分类：（1）单水源给水管网系统（2）多水源给水管网系统

给排水ppt课件

应用压力、流量、液位等传感器，实时监测给排水系统的运行状态，为智能化控制提供依据。
数据分析与优化技术
运用大数据、云计算等技术，对给排水系统运行数据进行分析和优化，提高系统运行效率。
给排水系统节能环保技术
高效节能设备
采用高效水泵、节能阀门等设备，降低给排水系统的能耗。
水资源回收利用
通过中水回用、雨水收集等技术，实现水资源的节约和循环利用。
排水管道设计与施工
设计原则
满足排水量要求，保证管道安全运行，便于施工和维护。
施工方法
开槽施工，顶管施工，盾构施工等。
设计步骤
确定排水量，选择管材和管径，确定管道埋深和坡度，设计检查井和出水口。
排水设备选型与安装
设备类型
格栅、沉砂池、初沉池、生物处理设备、二沉池、消毒设备等。
选型原则
根据处理水量、水质要求和处理工艺选择适当的设备。
加热器选型
根据热水需求量和热源类型，选择合适的加热器，如电加热器、燃气加热器、太阳能加热器等。
水箱选型
根据热水存储需求和空间条件，选择合适的水箱类型和容积。
设备安装与调试
按照设备厂家提供的安装说明进行设备安装，并进行调试和运行测试，确保设备正常运行。
热水供应系统维护与保养
定期检查与维护
定期对热水供应系统进行检查，包括管道、阀门、设备等，发现问题及时处理。
消防给水系统维护与保养
维护
定期检查管道、阀门、水泵等设备是否完好，清洗水箱、水带等。
保养
对易损件进行定期更换，对设备进行润滑保养，确保系统处于良好状态。
06
给排水系统新技术与新趋势
给排水系统智能化技术
自动化控制技术

建筑给排水及消防工程系统教学课件第3章

注意事项：
a 多在靠近卫生间的地方设置，尽量隐蔽，不宜设在人们经常活动之处；
b 化粪池外壁距建筑物外墙不宜小于5m，不得影响建筑物基础；
c 化粪池距地下水取水构筑物不得小于 30m。
2 隔油池/隔油器
公共食堂和饮食业排水含有植物油和动物油脂，厨房洗涤废水含油量可高达750mg/L 。
当含油量超过400mg/L时，随着水温下降，油脂颗粒逐渐凝固粘附于管壁上，减小管道过水断面，容易引起排水管道堵塞。隔油设施处理原理：油脂上浮，人工或机械清除
40 50 75 100 100
通气立管长度在 50m 以上时，其管径应与排水立管管径相同。
伸顶通气管管径宜与排水立管管径相同。但在最冷月平均气温低于-13℃的地区，应在室内平顶或吊顶以下0.3m处将管径放大一级。
4 提升设备
污水不能以重力流排入室外检查井时，需设污水提升设备。
排水沟→集水坑→提升泵 ➢ 民用建筑的地下室 ➢ 人防建筑物 ➢ 高层建筑地下技术层 ➢ 某些工厂车间的地下室 ➢ 地铁卫生间
5 污水局部处理构筑物
隔油池食堂、餐厅的含油污水应经除油装置处理后方许排入污水管道。
降温池温度高于40℃的排水（考虑热量回收利用后）排入城镇排水管道之前应降温。
至室外
2 建筑排水系统的选择
考虑因素：
(1) 污、废水性质及排放量； (2) 室外排水体制； (3) 污、废水综合利用的可能性及处理要求； (4) 建筑物使用性质及卫生要求等。
建筑物在下列情况宜采用生活污水与生活废水分流的排水系统：
(1) 建筑物使用性质对卫生标准要求较高； (2) 生活污水需经化粪池处理后才能排入市政
断续非均匀流、水气两相流三个阶段 • 附壁螺旋流排水量较小，管内气压稳定； • 水膜流流量继续增加，气压波动； • 水塞流气压波动剧烈，水封破坏，排水系

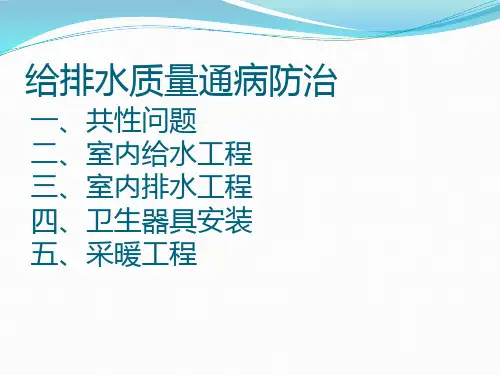

建筑给排水及采暖工程质量通病防治课件

二、室内给水工程
三、室内排水工程
3.1出户地埋管支墩不符合要求
1、现象：埋地排水管道支墩不稳固，或间距超过施工规范要求。 2、危害：因为回填土等施工，使管道损坏或局部形成倒坡。管道发生渗漏或流水不畅、堵塞。 3、措施：管道支墩要牢靠，当支墩超过30cm时，应分层回填土，防止挤压管道。同时严禁管道上面和两侧使用机械夯实。铸铁管道支墩间距不应大于2m。
现象
管道穿越垃圾道、烟道、风道以及伸缩缝、沉降缝时无特殊技术处理措施。
危害措施
管道遭受锈蚀、损坏，在寒冷地区冬期时由于冰冻破坏。
暖卫工程管道不宜穿越垃圾道、烟道、风道、伸缩缝及沉降缝，必须穿越时，应装套管，在伸缩缝和沉降处应以柔性管连接，在寒冷地区还应有保温防冻措施。
一、共性问题
1.8管道色标标识不规范
措施：1、土建与机电应紧密配合，相互提供作业面，安排好施工工序；2、采取一定措施进行成品保护，避免返工，降低施工成本。
一、共性问题
1.3法兰螺栓的选择和安装不符合要求
现象
✓法兰螺栓连接短或直径细，或长了； ✓螺栓朝向不一致； ✓拧紧螺栓时未对称交叉进行。
危害措施
✓连接处不严密，甚至损坏，出现渗漏现象； ✓不美观。
防水套管打口
防水套管内、外壁均不应该做防腐，外壁与混凝土接触，不得做防腐，内壁要用石棉水泥打口更不应该打口，否则将影响水泥与管壁的接触面，容易漏水。
防水套管打口用的石棉水泥是现场拌制的，用石棉绒与普通水泥大致按1:1的比例混合，充分搅拌均匀，石棉水泥拌到一捏成团，一拍即散的形状就可以使用了。
一、共性问题
1.2管道支(吊架)及支墩安装不合格
2、危害（1）管道晃动，支架容易松动、脱落。（2）除锈防腐不规范，造成返锈且不美观；（3）电、气焊开孔，开孔过大螺母紧固不牢。

课件给排水课件ppt给水工程pdf(2024)

02
采用先进的控制技术和设备，提高管网运行效率和安全性。
16
管网优化设计及案例分析
某城市给水管网优化设计案例
通过采用新型管材和优化管网布局，降低了漏损率和建设成本，提高了供水能力和水质保障能力。
某工业园区给水管网优化设计案例
通过优化管径组合和采用先进的控制技术，提高了管网运行效率和安全性，降低了运行成本。
01
02
03
04
泵站选址
应选在地质条件良好、便于施工和运行管理的地点，同时考虑防洪、排涝等安全因素。
泵型选择
根据设计流量和扬程，选用高效、节能、可靠的泵型，同时
考虑备用泵的设置。
泵房设计
泵房应满足设备安装、运行和检修的要求，具有良好的通风
、采光和防噪措施。
电气设备及自动化
选用合适的电气设备，实现泵站自动化监控和管理，提高运
经济性
在满足用户需求的前提下，尽量降低管网建设和运行成本。
8
管网布局规划原则及方法
• 安全性：确保管网在各种极端情况下的稳定运行，降低事故风险。
2024/1/28
9
管网布局规划原则及方法
01
02
03
线性规划法
通过数学方法求解最优的管网布局方案，适用于大型、复杂的管网系统。
2024/1/28
，制定合理的水质提升方案，如安装净水器、定期清洗水箱等。对小区内加压泵站进行升级改造，提高供水压力。推广智能水表和水费预付费制度，方便居民用水和缴费。 • 优化效果：经过优化改造后，小区给水系统水质明显改善，供水压力稳定可靠，居民用水体验大幅提升。同时降低了因水质问题引发的健康风险和维护成本。
2024/1/28
水质要求

给排水管道系统ppt课件

正交式平行式
截流式分区式
分散式
环绕式
六、工业企业排水系统与城市排水系统的关系
工业企业排出的废水应采取的措施
•改革生产工艺，进行技术革新，力求把有害物质消除在生产过程之中，做到不排或少排废水 •尽量采用循环或重复利用系统，以减小废水排放量 •回收废水中的有用物质，节省能源、创造财富 •尽量以废治废
生活污水按
来源
工业废水
分降水（降雨和降雪）
四、排水系统的体制（续1）
污水的最终出路有三：
一是排放水体二是灌溉农田三是重复使用
四、排水系统的体制（续2）
排水系统体制的概念：
——生活污水、工业废水和雨水可以采用一个管渠来排除，也可以采用两个或两个以上独立的管渠来排除，污水的这种不同排除方式所形成的排水系统，称为排水体制。
排水工程的内容：
一是污水的收集、输送部分——排水管网
二是污水的处理、利用部分——污水处理
三、排水工程的作用
——保护环境免受污染，使城市免受污水之害和洪水之灾
——促进工农业生产，保证城市可持续性发展
四、排水系统的体制
污水的概念与分类：
——在使用过程中受到了不同程度的污染，改变了原来的化学成分和物理性质的水，叫污水。
排水系统体制的分类：
合流制：直排式、完全截流式和部分截流式三种
分流制：完全分流制和非完全分流制
五、排水系统的布置形式
排水系统的布置原则
充分利用地形、地势，就近排入水体，以减小管道埋深、降低工程造价
排水系统布置的影响因素
地形地势土壤情况河流情况气候情况城市总体规划
五、排水系统的布置形式(续1)
一、排水工程的发展历史（续）

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3.1.1 设置室内消火栓给水系统的原则
下列建筑物可不设消火栓给水系统：
1、耐火等级为一、二级且可燃物较少的单层、多层丁、戊类厂房（仓库），耐火等级为三、四级且建筑体积小于等于 3000m3 的丁类厂房和建筑体积小于等于5000m3 的戊类厂房（仓库），粮食仓库、金库可不设置室内消火栓。 2、存有与水接触能引起燃烧爆炸的物品的建筑物和室内没有生产、生活给水管道，室外消防用水取自储水池且建筑体积小于等于5000m3 的其它建筑可不设置室内消火栓。
供水方式
（1）由室外给水管网直接供水的消防给水方式（2）设水箱的消火栓给水方式（3）设水泵、水箱的消火栓给水方式（4）设水池、水泵的消火栓给水方式（5）设水泵、水池、水箱的消火栓给水方式（6）分区给水方式
（1）由室外给水管网直接供水的消防给水方式
适用条件：室外给水管网提供的水量和水压，在任何时候均能满足室内消火栓给水系统所需的水量、水压要求时采用。
设置特点：室外给水管网供水至贮水池，水泵从水池吸水送至水箱，箱内贮存10min消防用水量。
建筑消防系统的分类
消防系统根据使用灭火剂的种类可分为： ➢消火栓给水系统 ➢自动喷水灭火系统 ➢其他使用非水灭火剂的固定灭火系统
本章重点
消火栓给水系统自动喷水灭火系统
3.1 消火栓给水系统
水箱
消火栓给水系统定义：
增压稳压设备
将室外给水系统提供的水量，经过加压（外网压力不满足需要时），输送到用于扑灭建筑物内
（5）消防水箱
消防水箱对扑救初期火灾起着重要作用。水箱的设置要求：
为确保其自动供水的可靠性，应采用重力自流供水方式；消防水箱宜与生活（或生产）高位水箱合用，以保持箱内贮
水经常流动、防止水质变坏；水箱的安装高度应满足室内最不利点消火栓所需的水压要求，
且应贮存有室内10min的消防水量。
3.1.2 消火栓给水系统的组成与供水方式
水泵接合器
的火灾而设置的固定灭火设备，是水建池筑物中最基本的灭火设施。
消火栓
水泵
3.1 消火栓给水系统
3.1.1 设置室内消火栓给水系统的原则 3.1.2 消火栓给水系统的组成与供水方式 3.1.3 消火栓给水系统的布置
3.1.1 设置室内消火栓给水系统的原则
《建筑设计防火规范》GB50016-2006下列建筑应设置DN65 的室内消火栓：
（3）消防管道
建筑物内消防管道是否与其他给水系统合用或独立设置，应根据建筑物的性质和使用要求经技术经济比较后确定。
（4）消防水池
适用条件：用于无室外消防水源情况下，贮存火灾持续时间内的室内消防用水量。
设置：室外地下或地面上、室内地下室，或与室内游泳池、水景水池兼用。
消防水池要求：应设有水位控制阀的进水管和溢水管、通气管、泄水管、出水管及水位指示器等附属装置。根据各种用水系统的供水水质要求是否一致，可将消防水池与生活或生产贮水池合用，也可单独设置。
Qmin>=5L/s,DN=65mm
DN=65mm
（2）水泵结合器
应用条件：当建筑物发生火灾，室内消防水泵不能启动或流量不足时，消防车可从室外消火栓、水池或天然水体取水，通过水泵接合器向室内消防给水管网供水。一端由消防给水管网干管引出，另一端设于消防车易于接近的地方水泵接合器的接口直径有DN65和DN80两种，分地上式、地下式和墙壁式三种类型
1
标题添加
点击此处输入相关文本内容
标题添加
点击此处输入相关文本内容
总体概述
点击此处输入相关文本内容
点击此处输入相关文本内容
第3章建筑消防给水系统
3.1 消火栓给水系统及布置 3.2 消火栓给水系统的水力计算 3.3 自动喷水灭火系统及布置 3.4 自动喷水灭火系统的水力计算 3.5 水喷雾灭火系统 3.6 固定消防水炮灭火系统 3.7 其他固定灭火设施简介 3.8 高层建筑消防给水系统
（2）水带是连接消火栓与水枪的输水管线，有15m、20m、25m、 30m四种；水带口径有50mm和65mm两种。（3）消火栓均为内扣式接口的球形阀式龙头，有单出口、双出口之分；双出口消火栓直径为65mm，单出口消火栓直径有50mm和 65mm两种。
（1）消火栓设备
Qmin<5L/s,DN=50mm
（3）设水泵、水箱的消火栓给水方式
水箱水泵接合器
水表
水泵
（4）设水池、水泵的消火栓给水方式
设置特点：水泵从贮水池抽水，与室外给水管网间接连接。当外网压力足够大时，也可由外网直接供水。
适用条件：外网的水压经常不能满足内网所需的建筑
止回阀
水的消火栓给水方式
消火栓
水表
（2）设水箱的消火栓给水方式
供水特点：由外网向水箱供水，箱内贮存10min消防用水量。
火灾初期：由水箱向消火栓给水系统供水；
火灾延续：可由室外消防车通过水泵接合器向消火栓给水系统加压供水。
水箱
水表
消火栓
水泵接合器
（2）设水箱的消火栓给水方式
适用条件：外网水压变化较大。 ➢用水量小时，水压升高能向高位水箱供水。 ➢用水量大时，不能满足建筑消火栓系统的水量、水压要求。
1、建筑占地面积大于300m2 的厂房（仓库）； 2、体积大于5000m3 的车站、码头、机场的候车（船、机）楼、展览建筑、商店、旅馆建筑、病房楼、门诊楼、图书馆建筑等； 3、特等、甲等剧场，超过800 个座位的其它等级的剧场和电影院等，超过1200 个座位的礼堂、体育馆等； 4、超过5 层或体积大于10000m3 的办公楼、教学楼、非住宅类居住建筑等其它民用建筑； 5、超过7 层的住宅应设置室内消火栓系统，当确有困难时，可只设置干式消防竖管和不带消火栓箱的DN65 的室内消火栓。消防竖管的直径不应小于DN65。
3.1.2 消火栓给水系统组成与供水方式
组成 ➢（1）消火栓设备（水枪、水龙带、消火栓） ➢（2）水泵结合器 ➢（3）消防管道 ➢（4）消防水池 ➢（5）消防水箱 ➢（6）增压水泵
（1）消火栓设备
组成：水枪、水带、消火栓均安装于消防箱内。安装：消火栓中心距地面1.1m。
（1）消火栓设备
（1）水枪一般为直流式，喷嘴口径有13mm、16mm、19mm三种
