虎钳PPT

第12页/共132页
划线工具
• 划线的工具很多，按用途分有以下几类：基准工具、量 具、直接划线工具以及夹持工具等。
第13页/共132页
１．基准工具
• 划线平台是划线的主要基准工具。其安放时要平稳牢固， 上平面要保持水平。平面的各处要均匀使用，不许碰撞 或敲击其表面，要注意其表面的清洁。长期不用时，应 涂防锈油防锈，并盖保护罩。
手锤由锤头和锤柄组成 • 锤头一般由碳素工具钢制成，并经过热处理淬硬。 • 锤柄一般由坚硬的木材制成，且粗细和强度应该适
当，应和锤头的大小相称。
第36页/共132页
• 手锤的规格通常以锤头的质量来表示，有 0.25kg、0.5kg、0.75kg、1kg等几种。为了 防止手锤在操作过程中脱落伤人，木柄装入锤 孔后必须打入楔子。
锯削工具
• 锯削加工时所用的工具为手锯，它主要由锯弓和锯条组 成。
• 锯弓用来安装并张紧锯条，分为固定式和可调式。固定 式锯弓只能安装一锯条；而可调锯弓通过调节安装距离， 可以安装几种长度规格的锯条
第53页/共132页
• 锯条用碳素工具钢或合金钢制成，并经过热处理淬硬。 • 常用的手工锯条长300mm，宽12mm，厚0.8mm。 • 从图中可以看出，锯齿排列呈左右错开状，人们称之为
• 目前，一般用在凿油槽，刻模具和錾断板料等方面。它
第31页/共132页
錾削工具 • 錾削工具主要是錾子和手锤。 • 錾子一般由碳素工具钢T7或T8，经过锻造后，
再进行刃磨和热处理而制成。 • 其硬度要求是切削部分为HRC52～57，头部为
HRC32～42。
第32页/共132页
• 它由切削刃、斜面、柄部、头部四个部分组成， 如图所示。
第26页/共132页

挥锤的方法有三种，即腕挥、肘挥和臂挥三种。
腕挥：只是手腕的运动挥锤，锤击力较小。一般 用于錾削的开始和收尾，或油槽、打样冲眼等用 力不大的地方。
肘挥：用手腕和肘部一起挥锤，它的运动幅度大， 锤击力较大，应用广泛。
臂挥：用手腕、肘部和整个臂一起挥动，其锤击 力大，用于需要大力錾削的场合。
锉刀推到２／３行程时身体逐渐倾斜到18°左右（c）。
左腿继续弯曲，左肘渐直，右臂向前使锉刀继续推进，直 到推尽，身体随着锉刀的反作用退回到15°位置（d）。 行程结束后，把锉刀略微抬起，使身体与手回复到开始时 的姿势，如此反复。
３．锉削力的运用
锉削力的正确运用，是锉削的关键。锉削的力量有水平推 力和垂直压力两种。
２．圆弧面（曲面）的锉削
外圆弧面锉削。锉刀要同时完成两个运动：锉刀 的前推运动和绕圆弧面中心的转动。前推是完成 锉削，转动是保证锉出圆弧形状。
常用的外圆弧面锉削方法有两种：滚锉法、横锉 法
滚锉法是使锉刀顺着圆弧面锉削，此法用 于精锉外圆弧面；
横锉法，是使锉刀横着圆弧面锉削，此法用于粗 锉外圆弧面或不能用滚锉法的情况下。
1.5 锉 削
用锉刀对工件表面进行切削，使其达到零件图所要求的形 状、尺寸和表面粗糙度的加工方法称为锉削。
锉削加工简便，工件范围广，多用于錾削、锯削之后。可 对工件上的平面、曲面、内外圆弧、沟槽以及其他复杂表 面进行加工。
其最高加工精度可达IT7～IT8级，表面粗糙度可达 Rａ＝ 0.8μｍ。
齿纹的粗细。
锉削操作方法
１．锉刀的握法
大锉刀的握法。右手心抵着锉刀木柄的端头，大拇指放在 锉刀木柄的上面，其余四指弯在下面，配合大拇指捏住锉 刀木柄。左手则根据锉刀大小和用力的轻重，有多种姿势， 如图所示。

一．划线的作用
• 通过划线可以确定加工面的加工位置和加 工余量也可以发现不合格的毛胚从而及时 处理还可以通过借料划线使误差较大的毛 胚得到补救
一.二 划 线
• 根据图样的尺寸要求用划线工具在毛胚或半 成品工件上划出待加工部位的轮廓线或作出 基准的点、线的操作称为划线
二．划线的种类
• 划线分为平面划线和立体划线两种平面划线是在工件或毛 坯的一个平面上划线见图ａ
• Ｖ形铁它是用于支承圆柱形工件使工件轴心线与平台平面 平行一般两块为一组
划线的基准 • 划线基准：用划针盘划各水平线时应选定某一基
准作为依据并以此来调节每次划线的高度
• 它通常与零件图的设计基准相一致合理选择划线 基准能够提高划线质量和划线速度并可以避免失 误
• 通常选择重要孔的轴线为划线基准若工件上有的 平面已加工则应选该平面为划线基准
• 划针要依靠钢尺或直尺等导线工具而移动并向外侧倾斜一 五°～二0°向划线方向倾斜约四五°～七五°见图ｃ要 尽量做到一次划成以使线条清晰、准确
• 划规是划圆或划弧线、等分线段及量取尺寸等操作所使用 的工具其用法与制图中的圆规相同
• 划卡也称为单脚划规用来确定轴和孔的中心位置其使用方 法如图所示先划出四条圆弧线再在圆弧线中冲一样冲点
• 要想錾子能顺利地切削它必须具备两个条件：一 是切削部分的硬度比材料的硬度要高二是切削部 分必须做成楔形
手锤由锤头和锤柄组成
• 锤头一般由碳素工具钢制成并经过热处理淬硬 • 锤柄一般由坚硬的木材制成且粗细和强度应该适当
应和锤头的大小相称
• 手锤的规格通常以锤头的质量来表示有0.二五kg 、0.五kg、0.七五kg、一kg等几种为了防止手锤 在操作过程中脱落伤人木柄装入锤孔后必须打入 楔子

第二组机械制图测绘小结
• • • • • • • • •
机用虎钳的工作原理 机用虎钳实物图 机用虎钳装配示意图 机用虎钳零件草图 机用பைடு நூலகம்钳零件图 机用虎钳装配图 测绘思路 个人小结 测绘总结
机用虎钳的作用与工作原理
• 机用虎钳的作用 机用虎钳是安装在工作台上，用于夹紧工 件，以便进行切削加工的一种通用部件。 • 机用虎柄转动螺杆，螺杆的螺旋作用带动 与之配合的方螺母，方螺母连接在活动钳 身上，带动活动钳身沿螺杆轴线方向来回 移动，从而使钳口打开和闭合，即可实现 夹紧和松开的作用。
个 人 小 结
测绘总结
本次测绘我们小组通过对机用 虎钳进行拆卸和分析，绘制了 装配示意图和零件草图，最后 绘制了装配图。我们小组一起 进行讨论研究，将所学知识得 到了充分的运用！而且通过小 组的分工协作培养了我们的团 队精神，为以后走上工作岗位 做了充分的准备。在这过程中 我们也遇到了不少问题，经过 老师和同学的指导解决了这些 问题并加深了我们的印象。
机用虎钳实物图
机械虎钳装配示意图
先画固定钳座和螺 杆，再画左右两边的 垫圈、销子，再接着 画方螺母、活动前身、 钳口板等。
机用虎钳零件草图
机械虎钳零件图
机用虎钳装配图
测绘思路
1、了解和分析部件 2、拆卸和画装配示意图 3、绘制零件草图 4、回装零部件 5、绘制装配图 6、绘制零件工作图 7、全面检查并装订 8、写测绘小结

19
２．錾子的握法
• 錾子的握法随工作条件的不同而不同，常有以下几种方法。 • 正握法：手心向下，用虎口夹住錾身，拇指和食指自然伸
开，其余三指自然弯曲靠拢，握住錾身。这种握法适于在 平面上进行錾削。
20
• 反握法：手心向上，手指自然握住錾柄，手心悬 空。这种握法适用于小的平面或侧面錾削。
21
• 立握法：虎口向上，拇指放在錾子的一侧，其余 四指放在另一侧捏住錾子。这种握法适于垂直錾 切工件，如在铁砧上錾断材料等。
16
錾削操作
1. 手锤的握法 • 錾削时，右手握锤有两种方法，即松握法和紧握法。
17
松握法：只有大拇指和食指始终紧握锤柄。在锤 打时中指，无名指和小指依次握紧锤柄；挥锤时 则相反，小指、无名指和中指依次放松。这种握 法锤击力大，且手还不易疲劳，如图所示。
18
• 紧握法：用右手五指紧握锤柄，大拇指放在食指 上。锤打和挥锤时，五个手指的握法不变，如图 所示。
路。其作用就是防止在锯削时锯条夹在锯缝中，同时可以 减少锯削时的阻力和便于排屑。
32
• 锯齿的粗细是按照锯条上每25ｍｍ长度内的齿数来表示， 14～18齿为粗齿，24齿为中齿，32齿为细齿。
• 其中粗齿锯条用于加工软材料或厚材料；中等硬度的材料 选用中齿锯条；硬材料或薄材料锯削时一般选用细齿锯条。
第一章 钳 工
1
整体概况
+ 概况1
您的内容打在这里，或者通过复制您的文本后。
概况2
+ 您的内容打在这里，或者通过复制您的文本后。
概况3
+ 您的内容打在这里，或者通过复制您的文本后。 2
1.1 概 述
• 钳工工作
• 化工检修钳工定义： 从事化工动静设备安装调试维护和检修人员

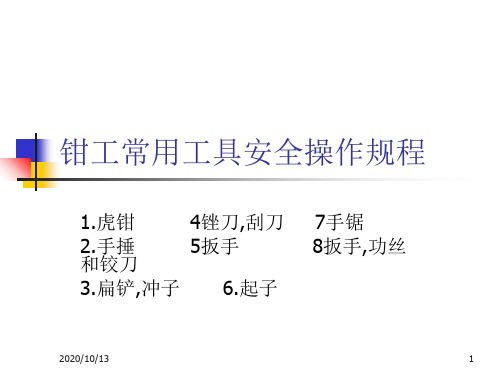

钳工常用工具安全操作规程
1.虎钳
4锉刀,刮刀
2.手捶 和铰刀
5扳手
3.扁铲,冲子 6.起子
7手锯 8扳手,功丝
2020/10/13
1
虎钳
1.虎钳上不要放置工具,以防滑下伤人. 2.使用转座虎钳工作时,必须把固定螺钉锁紧 3.虎钳的丝杠,螺母要经常擦洗和加油,定期检查保持清洁.如有损
坏不得使用. 4.钳口要保持完好,磨平时要及时修理,以防工件滑脱.钳口固紧螺
钉要经常检查,以防松动,不准使用已经滑扣的螺钉.使用垫片时,必 须符合要求,圆形工件因使用小型垫片. 5.用虎钳夹持工件时,只许使用钳口行程的2/3,不得用管子套在手 柄上加力或用手捶捶击受柄. 6.工件必须放正加紧,手柄朝下. 7.工件超出钳口太长,要加支撑.装卸工件时,还必须防止工件摔下 伤人.
3.顶端如有卷边时,要及时修磨消除隐患.有裂纹时不准 使用.
4.工作时,应聚精会神地把视线集中在工件上,不要四周 观望或与其他人闲谈.
5.不得铲冲卒火材料.
6.一般錾子不得短于150毫米,刃部赞火要适当,不能过 硬,卒火段与后面卒火部分应有过度,使用时要保持适当 的刀刃角,不准用费钻头代替冲子.
ቤተ መጻሕፍቲ ባይዱ
2020/10/13
4
谢谢您的指导
THANK YOU FOR YOUR GUIDANCE.
感谢阅读！为了方便学习和使用，本文档的内容可以在下载后随意修改，调整和打印。欢迎下载！
2020/10/13
汇报人：XXXX 日期：20XX年XX月XX日
5
2020/10/13
2
手锤
1.手锤的柄必须用硬质木料作成,大小长短适宜.捶柄有 适当的斜度.捶头上必须加上铁起,以免工作时摔掉捶头.

五、 立体划线步骤
（1）看清图纸，了解零件上需划线的部位和有关的加工工艺，明确零 件及划线部位的作用和要求。 （2）确定划线基准。 （3）检查清理毛坯或已加工过的半成品，并用铅块或木块堵孔，在划 线部位上涂上涂料。 （4）支承找正工件。 （5）划线。先划出划线基准及其他水平线，再反转，找正，划出其他 的线。注意在一次支承中，应把需要划的平行线划完，以免再次支承补 划，造成误差。 （6）详细检查划线的准确性和线条有无漏划。 （7）在线条上打样冲眼。
第7页/共108页
实训项目二 划线
2．千斤顶
第8页/共108页
实训项目二 划线
3．方箱
第9页/共108页
实训项目二 划线
4．V形铁
5．划针
第10页/共108页
实训项目二 划线
6．划卡
7．划规
第11页/共108页
实训项目二 划线
8．划针盘
9．高度游标尺
高度游标尺划线盘（见图1.8） 用于精密划线和测量尺寸，不允 许在毛坯上划线。在划线过程中 使刀刃一侧成45°角平稳接触 工件，移动尺座划线
第46页/共108页
实训项目五 锉削
3．工件尺寸偏小超差
（1）划线不正确。 （2）未及时测量或测量不准确。
4．工件表面粗糙度达不到要求
（1）锉刀齿纹选用不当。 （2）锉纹中间嵌有锉屑未及时清除。 （3）粗、精锉削加工余量选用不合适。 （4）直角边锉削时未能选用光边锉刀。
第47页/共108页
实训项目五 锉削
第40页/共108页
实训项目五 锉削
3．曲面锉削 （1）锉削外圆弧面时，可以横向或纵向弧面锉削，但锉刀必须同时 完成前进运动和绕工件圆弧中心摆动的复合运动
第41页/共108页

汽车工程学院
２．量具 HARBIN INSTITUTE OF TECHNOLOGY SCHOOL OF AUTOMOBILE ENGINEERING
规格严格 功夫到家
量具有钢尺、直角尺、游标卡尺、高度游标尺等。其中高 度游标尺能直接测量出高度尺寸，其读数精度和游标卡尺 一样，可作为精密划线量具。如图所示
工件的装夹应尽量在虎钳钳口的中部，以使钳口受力均衡 ，夹紧后的工件应稳固可靠。
只能用手扳紧手柄来夹紧工件，不能用套筒接长手柄加力 或用手锤敲击手柄，以防损坏虎钳零件。
汽车工程学院
规格严格 功夫到家
HARBIN INSTITUTE OF TECHNOLOGY SCHOOL OF AUTOMOBILE ENGINEERING
汽车工程学院
HARBIN INSTITUTE OF TECHNOLOGY SCHOOL OF AUTOMOBILE ENGINEERING
规格严格 功夫到家
第一章 钳 工
流体传动与控制研究所
汽车工程学院
HARBIN INSTITUTE OF TECHNOLOGY SCHOOL OF AUTOMOBILE ENGINEERING
规格严格 功夫到家
熟悉钳工工作场地，整理并安放好钳工实训中所 使用的工、量用具（注意量具不能与工具或工件 放置在一块）。
拆装虎钳，熟悉其结构，并且在虎钳上进行工件 的装夹练习。
汽车工程学院
HARBIN INSTITUTE OF TECHNOLOGY SCHOOL OF AUTOMOBILE ENGINEERING
汽车工程学院
钳工常用设备 HARBIN INSTITUTE OF TECHNOLOGY SCHOOL OF AUTOMOBILE ENGINEERING

2 课程概述
重点 台虎钳、钢锯、电转的定义组成、分类 难点 台虎钳、钢锯、电转使用方法与注意事项
3 知识讲解 台虎钳的定义和组成
台虎钳，又称虎钳。它是用来加持工件的通用夹具。装置在工作台上，用以夹稳加工工件，为钳工车间 必备工具。转盘式的钳体可旋转，使工件旋转到合适的工作位置。台虎钳由底座,固定钳口,活动钳口,夹紧 手柄等零件组成。
首先安装锯条，安装锯条时，应使其锯齿方向为向前推进的方向。根据需要，锯面可与锯架平面平行 或成90°角。开始锯物品时，用左手的大拇指指甲压在线的左侧，用右手握锯柄，使锯条靠在大拇指 旁，锯齿压在线上，锯条与材料平面成一个适当的角度，比如15°。 起锯角度太大时，会被工件棱边 卡住锯齿，有可能将锯齿崩裂，并会造成手锯跳动不稳;起锯角度太小时，锯条与工件接触的齿数太多， 不易切人工件，还可能偏移锯削位置，而需多次起锯，出现多条锯痕，影响工件表面质量。轻轻推动 锯条，锯出一个小口。反复几次，待锯口达到一定深度后，开始双手控制进行正常锯切。
两手用力推进的方向应与锯口方向一致，防止弯曲，避免过度用力推进和快进，以防止推断锯条。工 件将要锯断时，要目视锯削处，左手扶住将要锯断部分材料，右手推锯，压力要小，推进减慢，行程要 小。
3 知识讲解
电钻的定义和分类
电钻是所有用电动机作动力的钻孔工具的总称，根据其使用功能，可分为普通型、冲击型(可在水泥和砖 结构的墙或地面上钻孔)、两用型等。普通型手电钻常被称为“手枪钻”，主要用于在各种金属、木头、塑 料等硬度相对较小的材料上钻孔。一般具备正反转功能，很多电钻还具备调速功能。
3 知识讲解 台虎钳的使用方法 直接将待加工工件放于活动钳口与固定钳口之间，在旋转夹紧手柄，便可以将工件牢固的固定在台虎钳上。
3 知识讲解 台虎钳的注意事项

游标卡尺的测量原理
0
主尺
1 cm
游标向右移动27.7mm 游标
0
10
当被测量的物体厚度为27.7mm时，主尺上的哪 一根刻度线与游标上刻度线相重合呢？
游标卡尺的测量原理
3
cm
主尺
27mm
0
游标 10
只当有被第测7条量刻的度物线体与厚主度尺上为的27刻.度7m线m(重2.合7，7c其m)余时的，刻主 尺度线上都的与哪主一尺根上刻的度刻度线线与不游重标合上。刻度线相重合呢？
❖
测量范围在500mm以内时，每25mm为一档，如
0－25mm、25－50mm等；测量范围在500～1000mm时
，每100mm为一档， 500－600mm、600－700mm等，
规格太大的千分尺误差稍大。
❖ 千分尺的制造精度分为0级、1级和2级三种，0 级精度最高，2级最差。
1．外径千分尺的结构
验零件以及产品 和调整其它量具，也可以作为标
尺寸和形状的工 准与被测零件进行比较。
具叫做量具。 ❖ 专用量具：一般不能测出实
❖ 量具的类型： 际尺寸，只能测定零件和产品的
形状和尺寸是否合格。
§2-1 万能量具
❖ 为了确保零件 ❖ 万能量具：一般都有刻度，
和产品的质量， 在测量范围内可以测量零件和产
游标万能角度尺的结构
当被测量的物体厚度为0.1mm时，主尺上
的哪一根刻度线与游标上刻度线相重合呢？
游标卡尺的测量原理
0
主尺
1 cm
0
游标
10
当只有被第测一量条的刻物度体线与厚主度尺为上0的.11m毫m时米刻，度主线尺重上合， 的其哪余一的刻根度刻线度都线与与主游尺上标的上刻刻度度线线不相重重合。合呢？
