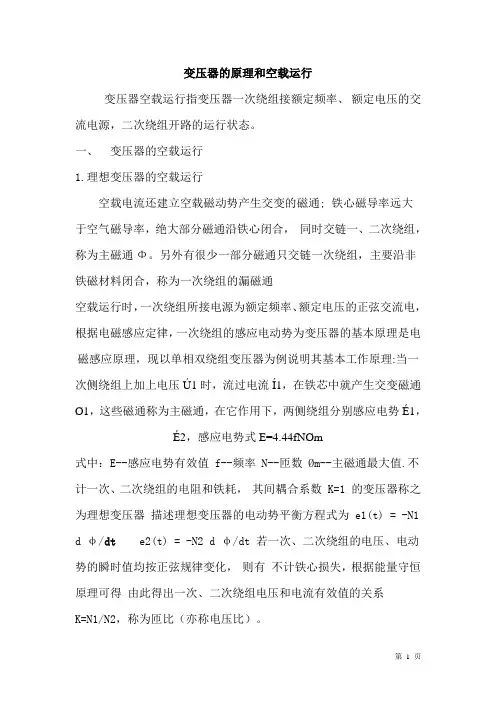

一、电磁物理现象
1、磁通：
(1) 主磁通(Φ)----由一次绕组电流产生，同时交链一、二次绕组的磁通。

沿铁芯路径闭合，磁阻小、会饱和，由电磁转换传递功率。

(2) 一次漏磁通(Φ1σ)----由一次绕组电流产生，只交链一次绕组的磁通。

沿空气回路闭合，磁阻大、不会饱和，不传递功率。

2、其他：

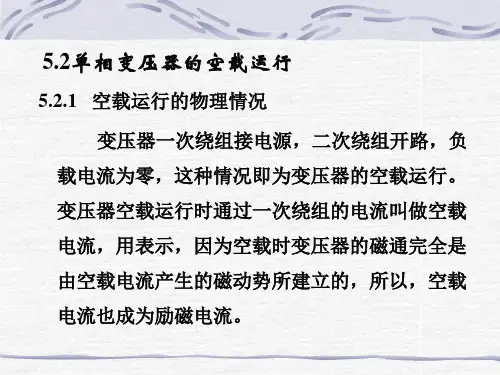

(1) 空载运行----运行时一次绕组加电压，二次绕组开路，输出电流为零。

(2) 空载电流（i0）----空载运行时，一次绕组所加电流（i1=i0）。

(3) 励磁电流（im）----空载时，不输出电流，则输入电流全部用于建立磁场，故im= i0 。

(4) 电磁关系：
二、正方向的规定
1、目的：对交变的量，规定了正方向，才能列写电压方程。

2、应用：当求解出的电压、电流、磁势、磁通等为正值，代表实际方向同规定的正方向，为负，代表实际方向与规定的正方向相反。

3、选择：电流g磁通，右手螺旋；磁通g电势，也是右手螺旋。

三、感应电动势、电压变比
1、电压平衡式：
2、电势：
3、变比：
四、励磁电流
引言：忽略电阻压降、漏电势有：，当外施电压大小、波形（正弦）一定，则磁通的大小和波形也一定，磁通Φ为“正弦基波”，产生磁通的励磁电流im(i0)如何？
1、磁路饱和对励磁电流的影响
(1) 当磁路未饱和时（Bm<0.8T），i0与Φ的关系曲线为线性，产生正弦波磁通，则励磁电流也按正弦变化。

(2) 当磁路饱和时（Bm>0.8T），i0与Φ的关系曲线为非线性，产生正弦波磁通，则励磁电流为对称的尖顶波变化，为便于矢量表达，取有效值相同的正弦波代之。

定义尖顶波电流（），为“磁化电流”，相位与磁通一致（同相位）。

2、磁滞现象对励磁电流的影响
(1) 电流产生磁通，上升磁化曲线与下降不重合。

(2) 要产生正弦波磁通，励磁电流i0为不对称的尖顶波，可分解为一个对称尖顶波的磁化电流iμ和磁滞损耗电流ih 。

(3) 相位：，
3、涡流现象对励磁电流的影响
(1) 原因：交变磁通g在铁芯中感应电势g产生涡流(电流)g涡流损耗（有功损耗）。

(2) 性质：涡流Ie是有功电流，相位同Ih，与-E1同相。

4、综述：空载电流包括了无功分量和有功分量
五、励磁特性的电路模型
1、引言：变压器I0(Im),激励磁通Φ,感应电势E，寻找电流与电势关系。

2、公式推导：
3、等效电路：
六、漏抗
七、电路方程、等效电路和相量图
1、电路方程：
2、等效电路与相量图：
变压器空载运行特性介绍.doc
由于一些公式以公式编辑器的方式在此无法显示，故请在超链接文本中查看公式。
