方向观测法(全圆测回法)

第三章角度测量习题作业答案一、填空题1.角度是测量的基本元素，包括水平角和竖直角_ 。

2.从空间一点出发的两个方向在水平面上投影所夹的角度称为水平角，某一方向与其在同一垂直面内的水平线所夹的角度称为竖直角，竖直角为正时，称为仰角，为负时称为俯角。

3.经纬仪进行测量前的安置工作包括对中和____整平_____两个主要步骤。

4.水平角观测中对中的目的在于使仪器的中心与测站点位于同一铅垂线上。

5.水平角观测中整平的目的在于使仪器竖轴在铅直位置，而水平度盘在水平位置。

6.经纬仪用测回法进行水平角观测时，某一方向上盘左读数和盘右读数的理论关系是相差180°。

7.经纬仪测回法测量垂直角时盘左盘右读数的理论关系是和为360°。

8.经纬仪满足三轴相互垂直条件时，望远镜围绕横轴旋转，视准轴扫出的面应该是垂直面。

9.经纬仪主要由照准部、__水平度盘____和基座三部分构成。

10.照准部制动与微动螺旋的作用是控制望远镜在水平面内的转动；望远镜制动与微动螺旋的作用是控制望远镜在竖直面内的转动。

二、简答题1.简述角度观测时，用盘左盘右进行观测可以消除哪些误差？答：视准轴误差横轴误差照准部偏心差竖盘指标差2.经纬仪上有几对制动、微动螺旋？它们各起什么作用？如何正确使用它？答：两对：照准部制动，微动螺旋望远镜制动，微动螺旋它们的作用是分别使照准部及望远镜固定或作微小转动。

正确使用的方法是要使照准部和望远镜作大的旋转时，要松开相应的制动螺旋，要使它作微小旋转时，固定相应的制动螺旋、并旋转相应的微动螺旋。

3.如何找出竖盘读数与竖直角间的计算关系？答：置于盘左，将望远镜上仰，看竖盘读数大于还是小于90度，若小于90度，则竖直角为90-L，盘右为R-270度，反之若大于90度，则竖直角为L-90度，盘右为270-R4.结合水平角和垂直角测量原理说明对测量仪器的要求和相应部件的名称。

答：作为测角仪器——经纬仪，它须有一刻度盘和在刻度盘上读数的指标。

影响？
经纬仪主要部件及轴系应满足下述几何条件，即：照准部水准管轴应垂直于仪器竖轴(LL⊥VV)；
十字丝纵丝应垂直于横轴；视准轴应垂直于横轴(CC⊥HH)；横轴应垂直于仪器竖轴(HH⊥VV)；竖
盘指标差应为零；光学对中器的视准轴应与仪器竖轴重合。
盘左盘右观测取平均值；精确对中和整平。
7．经纬仪测回法测水平角，可以削减哪些误差的影响？
离零点的格数的一半。
9．试述全园测回法的方法步骤？观测时测站限差有哪些？
方向观测法应首先选择一起始方向作为零方向。
如图所示，设 A 方向为零方向。要求零方向应选择距
离适中、通视良好、呈像清晰稳定、俯仰角和折光影
响较小的方向。
将经纬仪安置于 O 站，对中整平后按下列步骤进
行观测：
（１）盘左位置，瞄准起始方向 A，转动度盘变换
为“归零差”，其目的是为了检查水平度盘在观测过程中是否发生变动。“归零差”不能超过允许限 值（J2 级经纬仪为 12″，J6 级经纬仪为 18″）。
以上操作称为上半测回观测。 （４）盘右位置，按逆时针方向旋转照准部，依次瞄准 A、D、C、B、A 目标，分别读取水平 度盘读数，记入记录表中，并算出盘右的“归零差”，称为下半测回。上、下两个半测回合称为一测 回。 (５)限差，当在同一测站上观测几个测回时，为了减少度盘分划误差的影响，每测回起始方向的 水平度盘读数值应配置在(180°/n+60′/n)的倍数(n 为测回数)。在同一测回中各方向 2c 误差(也就是 盘左、盘右两次照准误差)的差值，即 2c 互差不能超过限差要求(J2 级经纬仪为 18″)。表 3-2 中的数 据是用 J6 级经纬仪观测的，故对 2c 互差不作要求。同一方向各测回归零方向值之差，即测回差，也 不能超过限值要求（J2 级经纬仪为 12″，J6 级经纬仪为 24″）。 10．测水平角时对中的目的是什么？整平的目的是什么？用光学对中器对中、整平的操作方法如何？ 对中的目的是使仪器的中心与测站的标志中心位于同一铅垂线上。 整平的目的是使仪器的竖轴铅垂，水平度盘水平。 采用光学对中器进行对中，应与整平仪器结合进行，其操作步骤如下： （１）将仪器置于测站点上，三个脚螺旋调至中间位置，架头大致水平。使光学对中器大致位 于测站上，将三脚架踩牢。 （２）旋转光学对中器的目镜，看清分划板上的圆圈，拉或推动目镜使测站点影像清晰。 （３）旋转脚螺旋使光学对中器对准测站点。 （４）伸缩三脚架腿，使圆水准气泡居中。 （５）用脚螺旋精确整平管水准管转动照准部 90゜，水准管气泡均居中。 （６）如果光学对中器分划圈不在测站点上，应松开连接螺旋，在架头上平移仪器，使分划圈 对准测站点。 （７）重新再整平仪器，依此反复进行直至仪器整平后，光学对中器分划圈对准测站点为止。 11．什么叫竖直角？用经纬仪测竖直角的步骤如何？ 在同一竖直面内视线和水平线之间的夹角称为竖直角或称垂直角。 在测站上安置仪器，用下述方法测定竖直角： １．盘左位置：瞄准目标后，用十字丝横丝卡准目标的固定位置，旋转竖盘指标水准管微动螺 旋，使水准管气泡居中或使气泡影像符合，读取竖盘读数 L，并记入竖直角观测记录表中。用竖角 计算公式，计算出盘左时的竖直角，上述观测称为上半测回观测。 ２．盘右位置：仍照准原目标，调节竖盘指标水准管微动螺旋，使水准管气泡居中，读取竖盘 读数值 R，并记入记录表中。用所推导好的竖角计算公式，计算出盘右时的竖角，称为下半测回观 测。 上、下半测回合称一测回。 12．根据水平角观测原理，经纬仪应满足哪些条件？如何检验这些条件是否满足？怎样进行校正？ 其检验校正的次序是否可以变动？为什么？ 根据水平角和竖直角观测的原理，经纬仪的设计制造有严格的要求。如：经纬仪旋转轴应铅垂， 水平度盘应水平，望远镜纵向旋转时应划过一铅垂面等。它有四条主要轴线，分别是： 水准管轴（LL）：通过水准管内壁圆弧中点的切线； 竖轴（VV）：经纬仪在水平面内的旋转轴； 视准轴（CC）：望远镜物镜中心与十字丝中心的连线； 横轴（HH）：望远镜的旋转轴（又称水平轴）。 经纬仪应满足的主要条件列于下表：

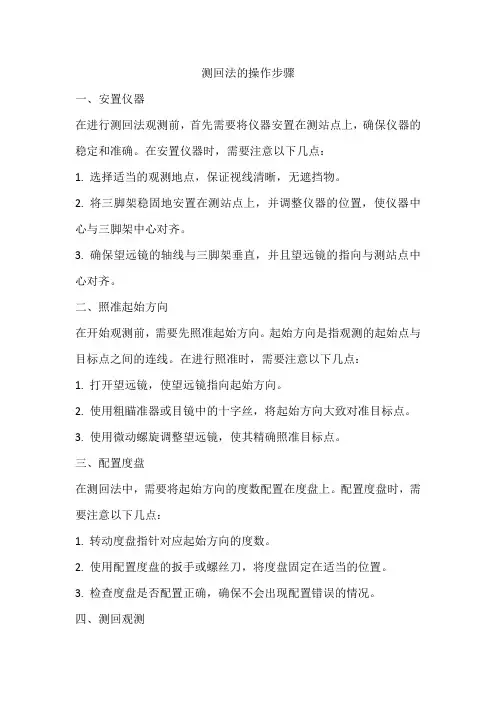

测回法的操作步骤一、安置仪器在进行测回法观测前，首先需要将仪器安置在测站点上，确保仪器的稳定和准确。

在安置仪器时，需要注意以下几点：1. 选择适当的观测地点，保证视线清晰，无遮挡物。

2. 将三脚架稳固地安置在测站点上，并调整仪器的位置，使仪器中心与三脚架中心对齐。

3. 确保望远镜的轴线与三脚架垂直，并且望远镜的指向与测站点中心对齐。

二、照准起始方向在开始观测前，需要先照准起始方向。

起始方向是指观测的起始点与目标点之间的连线。

在进行照准时，需要注意以下几点：1. 打开望远镜，使望远镜指向起始方向。

2. 使用粗瞄准器或目镜中的十字丝，将起始方向大致对准目标点。

3. 使用微动螺旋调整望远镜，使其精确照准目标点。

三、配置度盘在测回法中，需要将起始方向的度数配置在度盘上。

配置度盘时，需要注意以下几点：1. 转动度盘指针对应起始方向的度数。

2. 使用配置度盘的扳手或螺丝刀，将度盘固定在适当的位置。

3. 检查度盘是否配置正确，确保不会出现配置错误的情况。

四、测回观测在配置好度盘后，就可以开始进行测回观测了。

在进行测回观测时，需要注意以下几点：1. 从起始方向开始，按照规定的顺序和方向进行观测。

2. 在每个方向观测时，需要记录角度值和方向值。

3. 在观测过程中，需要注意仪器的稳定性和准确性，避免出现误差。

4. 在观测结束后，需要检查记录的数据是否准确无误。

五、记录与计算在观测结束后，需要对记录的数据进行计算和整理。

在进行记录与计算时，需要注意以下几点：1. 将观测到的角度值和方向值准确记录在记录本上。

2. 根据需要，进行必要的计算和处理，例如取平均值、修正误差等。

第三章角度测量第四节水平角观测根据测量工作要求的精度、使用的仪器、观测目标的多少，水平角观测一般有两种方法，即测回法和方向观测法(全圆测回法)。

水平角观测为了消除仪器某些误差，一般用盘左和盘右两个位置进行观测。

盘左(正镜)：观测者对着望远镜的目镜时，竖盘在望远镜的左边。

盘右(倒镜)：观测者对着望远镜的目镜时，竖盘在望远镜的右边。

一、测回法适用于观测两个方向之间的单角。

观测方法1. 安置仪器：在O点安置仪器，A、B设置目标2. 盘左(正镜)观测瞄A，读数a左= 0°01'10"，记入测回法观测手簿顺时针转动照准部，瞄B，读数b左= 147°12'30"，记入测回法观测手簿计算上半测回的角值β左=b左- a左= 147°11'20"为上半测回3.倒转望远镜，盘右(倒镜)观测瞄B，读数b右=327°12'55"，记入测回法观测手簿逆时针转动照准部，瞄A，读数a右= 180°01'50"，记入测回法观测手簿计算下半测回角值β右= b右- a右= 147°11'05"为下半测回上、下半测回，合称一测回4.计算一测回的角值水平角(测回法)观测手簿仪器型号DJ6-1 日期2000.11.20测站目标竖盘位置水平度盘读数(°'") 半测回角值(°'")一测回角值(°'")各测回平均角值(°'")备注1 2 3 4 5 6 7O A左0011014711291471113 1471111 B 1471230A 右1800150 1471105B 3271255O A左90023514711051471108B 2371340A右27002451471110B 571355观测者记录者5.观测n个测回当测角精度要求较高时，要进行多个测回的观测，为了减少度盘分划误差的影响，根据测回数n，各测回应变换起始方向度盘位置。

测回法观测水平角计算公式
测回法是一种测量水平角的方法，通过观测目标物体的前后视线方向，利用回转角度差进行计算。

公式如下：
(水平角度差) = (回转角度差) / (目标物体前后距离)
其中，回转角度差是在观测目标物体前后分别测量的水平角度，目标物体前后距离是观测者在两次测量时位置的水平距离。

需要注意的是，在使用测回法测量水平角时，要求目标物体在不同位置均能够被观测到，并且应尽量避免观测者在两次测量时位置发生较大的水平位移。

（4）对于DJ6型光学经纬仪，如果上、
下两半测回角值之差不大于±40″，即|βL—
βR|≤40″，认为观测合格。
*
可取上、下两半测回角值的平均值作为一测
回角值β。即
在本例中：
1 2
(
L
R )
1 2
(
L
R )
1 (981918 981930) 981924
2
*
注意!
由于水平度盘是顺时针刻划注记的，所 以计算水平角时:
起始方向平均读数的平均值 1 (00206 00213) 2
00210
将起始方向两个平均读数的平均值，写 在起始方向平均读数栏内，并加括号。
*
（3）计算归零后的方向值
将各方向的平均读数减去起始方向的平均读数（括号 内数值）。起始方向归零后的方向值为零。
OB的归零后方向值 374410 00210 374200 OC的归零后方向值 1102858 00210 1102648
总是用右目标的读数减去左目标的读数。*
如果不够减，则应在右目标的读数上加上360˚， 再减去左目标的读数，决不可以倒过来减。
对一个角度观测多个测回时：
为了减弱度盘分划误差的影响，各测回在盘左 位置观测起始方向时，需要起始方向安置水平度盘 读数。
安置起始方向水平度盘读数的办法：
根据测回数n，以180˚/n的差值，进行水平度盘 读数的安置。 *
D 240 15 57 60 15 49 +8 240 15 53 150 12 29
A 90 03 25 270 03 18 +7 90 03 22
*
*
零方向A的两次读数之差的绝对值，称
为半测回归零差。 归零差不应超过相应的规定。

度盘至0°01´左右，读取水平度盘读数 a左 ； 顺时针转动照准部精确瞄准右方目标 B，读取度盘读数b左； 计算上半测回角值：
β左= b左－a左 ；
a左 b左
左
o 测站
2）以盘右位置瞄准目标B，读取度盘 读数b右， 逆时针转动照准部瞄准目标 A，读取度盘读数a右，计算下半测回角
值： β右= b右－a右
❖ 观测步骤：
1 ）上半测回(盘左半测回)
（1）选择距离适中的A目标为起始
B
方向（称为零方向），瞄准A目标，
C
配置度盘，读取水平度盘读数；
（2）由零方向A起始,按顺时 针依 次精确瞄准各点读数 A→B→C→D→A(即所谓“全 圆”)。
A 零方向
O D
2）下半测回（盘右半测回）
（1） 纵转望远镜180 ° ,使
仪器为盘右位置；
（2） 按逆时针顺序依次
B
精确瞄准各点读数。
C
A→D→C→B→A
上、下半测回合起 来为一测回
❖记录、计算和 观测限差
零方向 A
O D
方向
第一 测回
A
盘左读数 °′″
12 0 01 00
盘右读数 °′″
半测回方向 °′″
18 180 01 18
00 00 00
一测回 平均方向 °′″
各测回 平均归零方向
°′″
00 00 00
00 00 00
B
91 54 06
271 54 00
91 52 54
91 52 48
91 52 45
-（0 01 12） -（180 01 18）
42
C
153 32 48 333 32 48 153 31 36 153 31 33 153 31 33

一、名词解释： 18、支水准路线：由一已知水准点出发，既不附合到其他水准点上，也不自行闭合，称为支水准路线。

40、坐标正算：根据已知点的坐标、已知边长及该边的坐标方位角，计算未知点的坐标，称为坐标的正算。

41、坐标反算：根据两个已知点的坐标求算两点间的边长及其方位角，称为坐标反算。

48、比例尺精度：通常人眼能在图上分辨出的最小距离为0.1mm。

因此，图上0.1mm所代表的实地水平距离称为比例尺精度，用ε表示。

52、等高距：相邻两条高程不同的等高线之间的高差，称为等高距。

53、等高线平距：相邻两条等高线之间的水平距离。

56、地性线：山脊线和山谷线统称为地性线。

57、鞍部：是相邻两山头之间呈马鞍形的低凹部位。

鞍部的等高线是由两组相对的山脊和山谷等高线组成，58、基本等高线：在同一幅地形图上，按基本等高距描绘的等高线，称为首曲线，又称基本等高线。

60、极坐标法：根据一个角度和一段距离测设点的平面位置。

此法适用于测设距离较短，且便于量距的情况。

二、填空题：2、确定地面点位的三项基本工作是_高差测量水平角测量水平距离测量5、经纬仪的安置主要包括对中与整平两项工作。

6、角度测量分水平角测量和竖直角测量。

7、水平角的观测常用的方法有测回法和方向观测法。

10、光学经纬仪主要由基座，照准部，度盘、三部分构成。

11、水平角的观测常用的方法有测回法和方向观测法。

12、高程测量可用水准测量三角高程测量气压高程测量等方法。

考过13、以坐标纵轴作为标准方向的称为坐标方位角。

16、精密量距时对距离进行尺长改正，是因为钢尺的名义长度与实际长度不相等而产生的。

24、地面上点的标志常用的有木桩和混凝土桩等。

25、水准测量的检核方法有测站检核和路线检核等。

26、平板仪的安置包括对中整平定向三项工作。

27、面积量算的方法有解析法和图解法。

28、距离丈量的方法有量距法和视距法。

29、比例尺的种类有数字比例尺和直线比例尺。

32、距离丈量的精度是用相对误差来衡量的。

第一章绪论名词解释1.地形图：既能表示地物的平面位置，又能表示地貌变化的平面图。

地物图：只表示地物的平面位置。

平面图：只表示地物的平面尺寸和位置，不表示地貌。

2. 铅垂线——地表任意点万有引力与离心力的合力称重力，重力方向为铅垂线方向。

水准面——自由静止的水面，称为水准面。

水准面是处处与铅垂线垂直的连续封闭曲面，且为重力等位面。

大地水准面——通过平均海水面并延伸穿过陆地形成闭合的水准面。

参考椭球面——为了解决投影计算问题，通常选择一个与大地水准面非常接近的、能用数学方程表示的椭球面作为投影的基准面，这个椭球面是由长半轴为a 、短半轴为b 的椭圆NESW 绕其短轴NS 旋转而成的旋转椭球面，旋转椭球又称为参考椭球，其表面称为参考椭球面。

法线——垂直于参考椭球面的直线。

3. 绝对高程：地面点至大地水准面的铅垂距离，又称海拔。

相对高程：地面点至假定水准面的铅垂距离，又称假定高程。

高差：两点高程之差。

两点的绝对高程之差或者是相对高程之差。

填空题1.带号、500km、自然坐标2.1985国家高程基准。

3.1弧度=（57.3）º（度）=（ 3438 ）’（分）=（ 206265 ）"（秒）。

简答题1.工程测量是一门测定地面点位的科学。

工程测量学的主要任务:测图---勘测阶段，提供工程所需的地形资料，即地形图等。

用图---设计阶段，研究在地形图上进行规划、设计的基本原理和方法。

施工放样---施工中研究建（构）筑物施工放样、建筑质量检验技术和方法。

变形观测---对某些特殊大型建筑物的安全性进行位移和变形监测。

2. 地理坐标：用经纬度表示地面点的球面坐标。

平面直角坐标：用平面上的长度值表示地面点位的直角坐标。

以南北方向纵轴为x 轴，自坐标原点向北为正，向南为负；以东西方向横轴为y轴，自坐标原点向东为正，向西为负。

象限按顺时针编号。

高斯平面直角坐标：建立在高斯平面上的直角坐标。

以中央子午线为纵轴x轴，由赤道起算向北为正，向南为负；以赤道线为横轴y轴，由中央子午线向东为正，向西为负。

一、实验背景方向观测法是测绘学中常用的一种测量方法，主要用于测量地面上的方向角。

通过观测法，我们可以确定地面上的点相对于某一已知方向的位置关系。

本次实习旨在让学生掌握方向观测法的原理、操作方法和数据处理技巧。

二、实验目的1. 理解方向观测法的原理和适用范围。

2. 掌握方向观测法的操作步骤和注意事项。

3. 学会使用全站仪进行方向观测。

4. 掌握方向观测数据的手工计算和误差分析。

三、实验仪器与工具1. 全站仪一台2. 脚架一副3. 铅笔（2H）一支4. 记录本一本5. 计算器一台四、实验原理方向观测法是利用全站仪观测目标点相对于已知方向的角度，从而确定目标点位置的方法。

其原理如下：1. 选择一个已知方向作为基准方向，将其设置为全站仪的起始方向。

2. 依次观测目标点，记录每个目标点相对于基准方向的角度。

3. 通过计算观测值与理论值之间的差值，分析观测误差。

五、实验步骤1. 选点：选择六个远近适中、易于瞄准、清晰可见的目标建筑，以楼角的棱线为目标。

2. 架设仪器：将全站仪架设在观测点上，确保仪器水平，对中整平。

3. 开机开测：打开全站仪，进行自检，确保仪器正常工作。

4. 置零：用盘左位置标准第一个目标作为初始方向，进行置零，并开始记录。

5. 观测：按顺时针方向瞄准第二个方向，望远镜制动，读书并记录数据，并以此测完第6个点。

6. 归零：瞄准初始方向的点，进行读书并记录，计算盘左位置的归零差，超出限差重测。

7. 换盘右位置：换成盘右位置瞄准初始方向的点，按逆时针方向以此观测6个点，并计算各方向的2C值，检核是否超限，直至完成一个测回。

8. 重复观测：重复步骤4-7进行第二个测回的观测。

9. 数据处理：计算各方向观测值的平均读数，再进行误差分析。

六、实验结果与分析1. 观测结果：本次实验共完成6个方向的9个测回观测，各方向观测值的平均读数均在允许误差范围内。

2. 误差分析：通过计算观测值与理论值之间的差值，分析观测误差。

各位学员注意：答案部分一定要手写，否则不得分《建筑测量实训》作业1一．填空题1、水准测量的基本原理是利用水准仪提供的水平视线测定地面两点之间的高差，推算未知点高程一种方法。

2、水准仪的粗略整平是指旋转脚螺旋使圆水准气泡居中；水准仪的精确整平是指旋转微倾螺旋，使水准管气泡居中。

3、水准测量的水准路线分为附合水准路、线闭合水准路线、支水准路线。

4、使用微倾式水准仪的操作步骤是：粗略整平、瞄准标尺、精确整平、标尺读数二、问答题1、什么是视差？它是怎样产生的？如何消除？答：所谓“视差”，是当眼睛在目镜端上、下微动时，看到十字丝与目标的影像相互移动的现象。

其产生的原因是目标的实象未能刚好成在十字丝平面上。

视差的存在会增大标尺读数的误差，消除的方法是再旋转物镜对光螺旋，重复对光，直到眼睛上、下微动时标尺的影像不再移动为止。

2、水准测量为什么要求前后视距相等？答：前后视距相等可消除角误差、地球曲率和大气折光的误差。

3、水准测量外业中有哪些测站检核和计算检核？答：测站检核的方法有：1) 变仪高法。

2) 双面尺法。

计算检核：所有测站的后视读数之和与前视读数之和的差值等于测站高差之和，即：[h]＝[a]－[b]4、水准仪主要轴线之间应满足的几何条件是什么？各起什么作用？水准仪的主要轴线有望远镜视准轴、水准管轴、圆水准轴，此外还有仪器的竖轴。

它们之间应满足以下几何条件：1 ) 圆水准轴平行于仪器的竖轴，即//；2 ) 十字丝横丝垂直于竖轴，即十字丝横丝；3 ) 水准管轴平行于视准轴，即//。

满足L′L′∥VV，使圆水准气泡居中时，竖轴基本铅直，视准轴粗平。

使十字丝横丝垂直于竖轴。

当竖轴铅直时，横丝处于水平，横丝上任何位置读数均相同。

满足条件LL∥CC，使水准管气泡居中时，视准轴处于水平位置。

三、计算题如图2所示附合水准路线，已知A、B两点的高程、各测段的测站数及观测高差。

试计算及调整其高差闭合差，并求各待定点的高程。

二.选择题1. 解算一条导线至少须有的已知数据是（）。

A. 两条边的坐标方位角，一个点的坐标 B 一条边的坐标方位角，一个点的坐标C. 两条边的坐标方位角，两个点的坐标D.一条边的坐标方位角，两个点的坐标2. 中心十字丝交点与物镜中心的连线称为望远镜的（）。

A. 视准轴B. 横轴C. 竖轴D. 水准管轴3. 相邻两等高线之间的高差称为（）。

A. 等高距B. 等高线平距C. 基本等高距D. 都不是4. 下面选项中不属于测量学任务范围内的是（）。

A. 公路运营管理B. 测图C. 放线D. 放样5. 在水准测量中，转点的作用是（）。

A. 传递方向B. 传递高程C. A和B都可以D. A和B都不行6. 大地水准面包围的地球形体，称为（）。

A. 旋转椭球体B. 大地体C. 参考椭球体D. 都不是7. 下列选项中，不是测设最基本的工作的选项是（）。

A. 水平角测设B. 水平距离测设C. 高程测设D. 点位测设8. 当待测点离控制点较远，而且中间有低矮的灌木从或小河等障碍物，不便于量距，又无全站仪等先进测距仪器时选用（）确定点的平面位置。

A. 直角坐标法B. 极坐标法C. 角度交会法D. 距离交会法9. 在一张图纸上等高距不变时，等高线平距与地面坡度的关系是（）。

A. 平距大则坡度小B. 平距大则坡度大C. 平距大则坡度不变D.都不对10. 设九边形各内角观测值的中误差为±20″，若容许误差为中误差的两倍，则九边形角度闭合差的限差为（）。

A. ±40″B. ±80″C. ±120″D. ±240″11. 水平角观测时，盘左、盘右取平均值能消除的是（）。

A. 对中误差B. 整平误差C. 横轴误差D. 竖轴误差12. 若地形点在图上的最大距离不能超过3cm，对于比例尺为1/500的地形图，相应地形点在实地的最大距离应为（）。

A. 15mB. 20mC. 30mD.25m13. 在水准测量中，转点的高程等于（）。

竖直读盘 反光镜 测微轮
换像手轮
水平读盘 反光镜
（二） 经纬仪的操作
1、光学对中
要求：3mm （1）大致水平大致对中 眼睛看着对中器，拖动三脚架两个脚,使仪器 大致对中,并保持“架头”大致水平。 （2）伸缩脚架粗平 根据气泡位置，伸缩三脚架两个脚，使圆水 准气泡居中。
B
2、整平(leveling) 要求：1格
C
H L C V
H L
L’
L’
V
一、经纬仪轴线应满足的条件
1、VV⊥LL ——照准部水准
C
管轴的检校。
2、HH⊥十字丝竖丝——十字 H
H C V L
丝竖丝的检校
3、HH⊥CC ——视准轴的检
L
校
V
L’
L’
4．HH⊥VV
——横轴
C
的检校
5．竖盘指标差应为零 — —指标差的检校 6．光学垂线与VV重合 — —光学对中器的检校 7. LL∥VV——圆水 准器的检验与校正(次 要)
水平角(horizontal
竖直角(vertical
angle)测量
angle)测量
（一）水平角(horizontal angle) 定义
水平度盘(horizontal circle)
地面一点至两目标方
向线在水平面上投影 的夹角，称为水平角。 范围：顺时针00~3600
O
a
A b
B
β＝b－a
a o b
270 0
180
x
90
2、计算公式
1 （1）指标差: x ( L R 360) 2 1 或 x ( 右 左） 2
对于顺时针注记的：
正确的竖直角α=(90°+x) -L=α左+x

测回法观测操作步骤测回法是一种非常实用的观测方法，它适用于物体远离观测点的情况下，通过观测物体在背景中的变化来测量其距离。

本文将详细介绍测回法观测操作的步骤，希望对需要进行此类观测的读者有所帮助。

1.准备观测仪器首先，需要准备一台合适的望远镜或其他观测仪器，并对其进行调试和校准。

通常情况下，望远镜的焦距越长，其观测范围就越广，但同时也需要更加准确的校准，以确保其观测结果的精度。

另外，一些附加的装置也可以帮助观测者更好地进行测回法观测，例如测距仪、测角仪、测高仪等。

这些设备可以提供更加准确和精细的测量结果，但同时也会增加观测的复杂度和难度。

2.选择观测位置接下来，需要选择一个合适的观测位置，以便观测物体和背景的变化情况。

观测位置的高度、距离、视野、稳定性等因素都需要考虑到，并根据实际情况进行调整和优化。

例如，在观测山巅上的山峰时，需要选取一个较为平稳的地面位置，以确保望远镜不会受到过多的震动和干扰。

同时，也需要考虑天气和照明等因素，以避免不必要的观测干扰和误差。

3.确定目标物体观测者需要确定要观测的目标物体，并根据其位置和形状来选择合适的观测位置和角度。

通常情况下，需要在望远镜的十字线上准确地定位目标，以便进行后续的观测和测量。

在选择目标物体时，观测者需要尽可能地选择明显、稳定、易于识别的物体，以确保观测结果的准确性和可靠性。

同时，也需要考虑目标物体的距离、大小、形状、方向等因素，以便做出合适的观测调整和决策。

4.进行观测和测量在确定好观测位置和目标物体后，观测者需要开始进行观测和测量操作。

具体操作步骤包括：(1)确定背景区域首先，需要确定目标物体所处的背景区域，并对其进行特别标记或记录，以便后续比对和测量。

在选择背景区域时，需要选取一个相对平坦、连续、明显、清晰的区域，以便进行后续的观测和测量计算。

(2)观察目标物体接下来，需要用望远镜或其他观测设备进行目标物体的观察。

观测者需要准确地记录下目标物体所处的位置、角度、大小、形状、颜色、明暗度等特征，以便后续的比对和测量计算。

微倾式水准仪的使用1. 安置水准仪按观测者的身高调节好三脚架的高度，使三脚架的架头面大致水平，并将三脚架的三个脚尖踩入土中，使脚架稳定。

从仪器箱内取出水准仪，放在三脚架的架头面，并立即用中心螺旋旋入仪器基座的螺孔内，以防止仪器从三脚架头上摔下来。

水准仪的操作步骤：粗平→瞄准水准尺→精平→读数2. 粗平—粗略整平仪器。

旋转脚螺旋使圆水准气泡居中，仪器的竖轴大致铅垂，使望远镜的视准轴大致水平。

旋转脚螺旋方向与圆水准气泡移动方向的规律是：用左手旋转脚螺旋，则左手大拇指移动方向即为水准气泡移动方向；用右手旋转脚螺旋，则右手食指移动方向即为水准气泡移动方向，初学者一般先练习用一只手操作，熟练后再练习用双手操作。

3. 瞄准水准尺—注意消除视差现象先目镜对光：将望远镜对准明亮的背景，旋转目镜调焦螺旋，使十字丝清晰；松开制动螺旋，转动望远镜，用望远镜上的准星和照门瞄准水准尺，拧紧制动螺旋；从望远镜中观察目标，旋转物镜调焦螺旋，使目标清晰，再旋转微动螺旋，使竖丝对准水准尺。

视差(parallax)：观测者的眼睛在目镜端上、下微微移动时，目标成像与十字丝平面没有相对移动，如果目标成像与十字丝分划板平面不重合，观测者的眼睛在目镜端上、下微微移动时，目标像与十字丝之间就会有相对移动，这种现象称为视差。

消除视差的方法：用手暂时遮住物镜(或将望远镜对准天空)，旋转目镜调焦螺旋，使十字丝十分清晰；移去遮物镜的手(或瞄准标尺)，旋转物镜调焦螺旋使目标像十分清晰。

4. 精平和读数从望远镜的左侧观察水准管气泡偏离零点的方向，旋转微倾螺旋，使气泡大致居中，这时再从目镜左边的符合气泡观察窗中察看两个气泡影像是否吻合，如不吻合，再慢慢旋转微倾螺旋直至完全吻合为止。

仪器精平后，应立即用十字丝的横丝在水准标尺上读数。

经纬仪安置的操作程序是：打开三脚架腿，调整好其长度使脚架高度适合于观测者的高度；张开三角架，将其安置在测站上，使架头大致水平；从仪器箱中取出经纬仪放置在三角架头上，并使仪器基座中心基本对齐三角架头中心，旋紧连接螺旋后，即可进行对中整平操作。

一、名词解释1、绝对高程：绝对高程是指地面点到大地水准面的铅垂距离。

2、水准点：水准点是指用水准测量的方法测定的高程控制点。

3、视准轴：视准轴是指望远镜的十字丝交点与物镜光心的连线。

4、水准路线：水准路线是由一系列水准点间进行水准测量所经过的路线。

5、水平角：水平角是测站点至两个观测目标方向线垂直投影在水平面上的夹角。

6、转点：转点就是用于传递高程的点。

7、鞍部：鞍部是指相邻两个山头之间的低凹处形似马鞍状的部分。

8、地物：地物是指地球表面上轮廓明显，具有固定性的物体。

9、方位角：通过测站的子午线与测线间顺时针方向的水平夹角。

16、平板仪测定地面点位的方法有：极坐标法和前方交会。

17、测设的基本工作有水平距离测设、水平角测设和高程测设。

18、施工控制网分为平面控制网和高程控制网。

19、建筑基线是建筑场地的施工控制基准线。

20、施工高程控制网常采用四等水准测量作为首级控制。

21、平面控制网满足测设点的平面位置的需要，高层控制网满足测设点的高程位置的需要。

22、、圆水准器轴——圆水准器零点(或中点)法线。

2、管水准器轴——管水准器内圆弧零点(或中点)切线。

3、水平角——过地面任意两方向铅垂面之间的两面角。

4、垂直角——地面任意方向与水平面在竖直面内的夹角。

5、视差——物像没有成在望远镜十字丝分划板面上，产生的照准或读数误差。

6、真北方向——地面P点真子午面与地球表面交线称为真子午线，真子午线在P点的切线北方向称真北方向。

7、等高距——相邻两条等高线的高差。

8、水准面——处处与铅垂线垂直的连续封闭曲面。

9、直线定向——确定地面直线与标准北方向的水平角。

10、直线定线——用钢尺分段丈量直线长度时，使分段点位于待丈量直线上，有目测法与经纬仪法。

11、竖盘指标差——经纬仪安置在测站上，望远镜置于盘左位置，视准轴水平，竖盘指标管水准气泡居中(或竖盘指标补偿器工作正常)，竖盘读数与标准值(一般为90°)之差为指标差。

第三章
角度测量
第三章之：经纬仪的使用方法
经纬仪的使用方法
第三章
3.4
角度测量
水平角测量
1、测回法（只适用于观测两个方向之间的单个角度）； 2、全圆方向观测法（适用于观测三个（及三个以上）方向之间的两个 （及两个以上）角度）。
B
3.4.1 测回法
（一）安置仪器、设置标志； （二）观测步骤：
A
上半测回 顺时针（盘左 、正
经纬仪的使用方法：（利用光学对中器） 1、对中： （1）将三脚架安置在测站点上，并使架头大致水平，从架头中心 落下一小石子来检查架头中心是否位于测站点的铅垂线上； （2）将仪器通过中心连接螺旋固定于三脚架头上，调整基座的三 个脚螺旋，使光学对中器中心标志对准测站点（不要求气泡居中）； （3）伸缩三脚架使照准部圆水准器（或管状水准器）气泡居中 （不必严格居中）。
3.1 .1 水平角测量原理
第三章
1、水平角的概念：
角度测量
水平角是测站点至两个观测目标方向线垂直投影到水平面上 的夹角，用β表示。
2、水平角测量的原理： 如图，A、O、B是地面上不同平面位置，不同高程的三个点， OA和OB两目标方向线所夹的水平角，就是通过OA和OB沿两个铅 垂面Ⅰ、Ⅱ投影到水平面P上的两条水平线O ′ A′和O ′ B′的夹角 β=∠A′O ′B ′。 由此可见，地面上一点到两目标方向线之间的夹角，就是通 过该两目标方向线所作铅垂面Ⅰ、Ⅱ间的二面角。因此，在二面角 的交线o ˊo〞上的任一点均可测出水平角。
"
2
02） 09
0 00 00 41 17 06 124 26 30 160 24 06
0 00 00 41 17 02 124 26 34 160 24 06
