机械制图标准

机械制图图框标准

Last updated on the afternoon of January 3, 2021 图纸幅面及格式（GB/T14689-1993）

其中“GB”为“国标”（国家标准的简称）二字的汉语拼音字头，“T”为推荐的“推”字的汉语拼音字头，“14689”为标准编号，“1993”为标准颁布的年号。另有部分源自《机械制图》国家标准，例如GB/，其中“”为标准编号，“1984”为该标准颁布的年号。图纸宽度（Ｂ）和长度（Ｌ）组成的图面称为图纸幅面。

图纸幅面尺寸和代号 绘制技术图样时，应优先采用下表中规定的基本幅面。

图框格式 图纸上必须用粗实线画出图框，其格式如图３所示，分为留有装订边和不留装订边两种，但同一产品的图纸只能采用一种格式。

(1)留有装订边的图纸的图框格式如图3(a)、(b)所示，图中尺寸a、c按表1的规定选用； (2)不留装订边的图纸的图框格式如图3(c)、(d)所示，图中尺寸e按表1的规定选用； (3)加长幅面图纸的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定。例如A2×3的图框尺寸，按A1的图框尺寸确定，即e为20(或c为10)，而A3×4的图框尺寸，按A2的图框尺寸确定，即e为10（或c为10）。

标题栏及其方位

标题栏一般由名称及代号区、签字区、更改区及其他区组成。

(1)标题栏的格式和尺寸按GB/的规定，如图所示。标题栏的位置应位于图纸的右下角

图幅分区(1)必要时，可以用细实线在图纸周边内画出分区，如下图所示。 (2)图幅分区数目按图样的复杂程度确定，但必须取偶数。每一分区的长度应在25～75mm之间选择。 (3)分区的编号，沿上下方向（按看图方向确定图纸的上下和左右）用直体大写拉丁字母从上到下顺序编写；沿水平方向用直体阿拉伯数字从左到右顺序编写。当分区数超过拉丁字母的总数时，超过的各区可用双重字母编写，如AA、BB、CC…等。拉丁字母和阿拉伯数字的位置应尽量靠近图框线。 (4)在图样中标注分区代号时，分区代号由拉丁字母和阿拉伯数字组成，字母在前数字在后并排书写，如B3、C5等。当分区代号与图形名称同时标注时，则分区代号写在图形名称的后面，中间空出一个字母的宽度，例如E-EA7。

1 《机械制图》课程标准

课程名称：机械制图

适用专业：机电一体化专业

一、前言

1、课程定位

机械制图是机械类专业的一门必修的技术基础课。 其主要任务是培养学生具有画图能力和看图能力——以培养看图能力为主， 画图能力为辅。

本课程主要是研究怎样将空间物体用平面图形表达出来，怎 样根据平面图形将空间物体的形状想像出来。该课程从正投影的基本理论入 手，培养学生具有一定的图形表达能力、识图能力、空间想象和思维能力及 绘图实际技能，采用“教、学、做”一体化的教学模式，使学生应达到以下 基本要求：

（1）掌握正投影法的基础理论及其应用。

（2）熟悉正确执行制图国家标准及其有关规定。

（3）能够阅读比较复杂的机械图样，绘制（含零部件测绘）一些常用零件

的机械图样，并学会完整地标注尺寸。

（4）使学生养成认真负责的工作态度和严谨细致的工作作风。

2、课程设计思路

本课程在设计思路上充分体现一体化，即：理论与实践内容 一体化、知识传授与测绘练习一体化、理论与实践教师为一人的“一体化”。

《机械制图》的课程内容要经历由社会调研的行业岗位分析到典型工作 任务确定，从典型工作任务对职业核心能力的要求到学习领域的设定，强调 学习领域的教学内容是由多个学习情景的整合，在每个学习情业能力、创新能力培养开拓了新的途径，每一个学习情景对应一个典型工作 过程。景构建中分成 应知知识点、职业能力要点、职业素质训练三个部分，为学生素质能力、职业能力、创新能力培养开拓了新的途径，每一个学习情景对应一个典型工作 过程。在整个过程实施中要做到以下几点：

（1）坚持以高职教育培养目标为依据，遵循“以应用为目的，以必需、够用为度”的原则，以“掌握概念、强化应用、培养技能”为重点，力图做到“精选内容、降低理论、加强技能、突出应用”。

2 （2）符合学生的认识过程和接受能力，符合由浅入深、由易到难、循序渐进的认识规律。

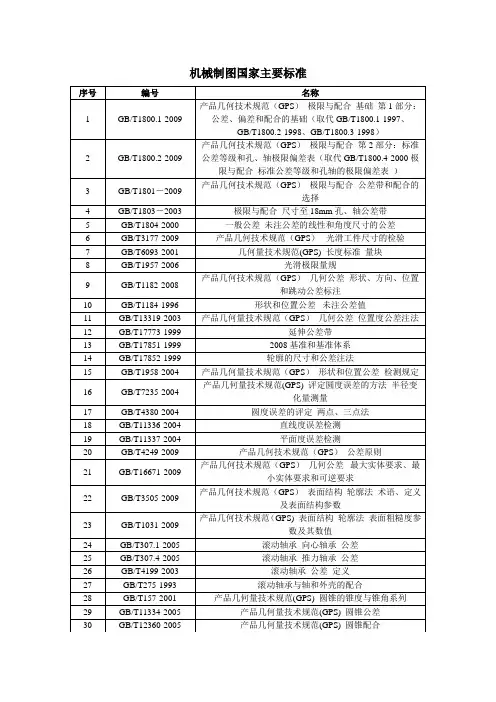

机械制图国家主要标准

序号 编号 名称

1 GB/T1800.1-2009 产品几何技术规范（GPS） 极限与配合 基础 第1部分：公差、偏差和配合的基础（取代GB/T1800.1-1997、GB/T1800.2-1998、GB/T1800.3-1998）

2 GB/T1800.2-2009 产品几何技术规范（GPS） 极限与配合 第2部分：标准公差等级和孔、轴极限偏差表（取代GB/T1800.4-2000 极限与配合 标准公差等级和孔轴的极限偏差表 ）

3 GB/T1801－2009 产品几何技术规范（GPS） 极限与配合 公差带和配合的选择

4 GB/T1803－2003 极限与配合 尺寸至18mm孔、轴公差带

5 GB/T1804-2000 一般公差 未注公差的线性和角度尺寸的公差

6 GB/T3177-2009 产品几何技术规范（GPS） 光滑工件尺寸的检验

7 GB/T6093-2001 几何量技术规范(GPS) 长度标准 量块

8 GB/T1957-2006 光滑极限量规

9 GB/T1182-2008 产品几何技术规范（GPS） 几何公差 形状、方向、位置和跳动公差标注

10 GB/T1184-1996 形状和位置公差 未注公差值

11 GB/T13319-2003 产品几何量技术规范（GPS） 几何公差 位置度公差注法

12 GB/T17773-1999 延伸公差带

13 GB/T17851-1999 2008基准和基准体系

14 GB/T17852-1999 轮廓的尺寸和公差注法

15 GB/T1958-2004 产品几何量技术规范（GPS） 形状和位置公差 检测规定

16 GB/T7235-2004 产品几何量技术规范(GPS) 评定圆度误差的方法 半径变化量测量

17 GB/T4380-2004 圆度误差的评定 两点、三点法

18 GB/T11336-2004 直线度误差检测

美的中央空调事业部设计规范 编号：QMZ-J12.001-2008

1 机械制图新标准推广

（发布日期：2008-01-15）

1 范围

本规范参照机械制图新老系列标准GB/T4458.x-2003和GB/T4458.x-1984。总结出常用地方的差别，特别是在标注和图纸的简化画法上。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 4458.1-2002 《机械制图 图样画法 视图》

GB/T 4458.2-2003 《机械制图 装配图中零、部件序号及其编排方法》

GB/T 4458.5-2003 《机械制图 尺寸公差与配合注法》

GB/T4458.4-2003 《机械制图_尺寸注法》

GB/T4458.6-2002 《图样画法 剖视图 断面图》

GB/T4457.2-2003 《技术制图 图样画法 指引线和基准线的基本规定》

GB/T 14691-1993 《技术制图 字体》

GB/T4458.2-1984 《机械制图 装配图中零、部件序号及其编排方法》

GB/T4458.4-1984 《机械制图_尺寸注法》

GB/T 4458.1-1984 《机械制图 图样画法 视图》

GB/T 4458.5-1984 《机械制图 尺寸公差与配合注法》

GB/T 16675.2-1996 《技术制图 简化表示法》

3 内容（3.1和3.2为新执行标准，3.3根据GB/T16675.2-1996简化画法和公司部分产品提出的参考意见。）
