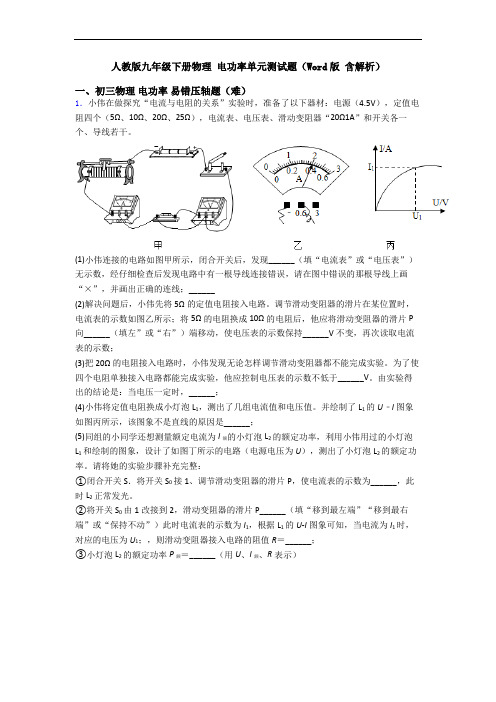

人教版九年级下册物理电功率单元测试题（Word版含解析）一、初三物理电功率易错压轴题（难）1．小伟在做探究“电流与电阻的关系”实验时，准备了以下器材：电源（4.5V），定值电阻四个（5Ω、10Ω、20Ω、25Ω），电流表、电压表、滑动变阻器“20Ω1A”和开关各一个、导线若干。

(1)小伟连接的电路如图甲所示，闭合开关后，发现______（填“电流表”或“电压表”）无示数，经仔细检查后发现电路中有一根导线连接错误，请在图中错误的那根导线上画“×”，并画出正确的连线；______(2)解决问题后，小伟先将5Ω的定值电阻接入电路。

调节滑动变阻器的滑片在某位置时，电流表的示数如图乙所示；将5Ω的电阻换成10Ω的电阻后，他应将滑动变阻器的滑片P 向______（填左”或“右”）端移动，使电压表的示数保持______V不变，再次读取电流表的示数；(3)把20Ω的电阻接入电路时，小伟发现无论怎样调节滑动变阻器都不能完成实验。

为了使四个电阻单独接入电路都能完成实验，他应控制电压表的示数不低于______V。

由实验得出的结论是：当电压一定时，______；(4)小伟将定值电阻换成小灯泡L1，测出了几组电流值和电压值。

并绘制了L1的U﹣I图象如图丙所示，该图象不是直线的原因是______；(5)同组的小同学还想测量额定电流为I额的小灯泡L2的额定功率，利用小伟用过的小灯泡L1和绘制的图象，设计了如图丁所示的电路（电源电压为U），测出了小灯泡L2的额定功率。

请将她的实验步骤补充完整：①闭合开关S．将开关S0接1、调节滑动变阻器的滑片P，使电流表的示数为______，此时L2正常发光。

②将开关S0由1改接到2，滑动变阻器的滑片P______（填“移到最左端”“移到最右端”或“保持不动”）此时电流表的示数为I1，根据L1的U-I图象可知，当电流为I1时，对应的电压为U1；，则滑动变阻器接入电路的阻值R＝______；③小灯泡L2的额定功率P额＝______（用U、I额、R表示）【答案】电压表右 2 2.5 电流与电阻成反比灯的电阻随温度的变化而变化I额保持不动11U UI-(U﹣I额×R )×I额【解析】【分析】【详解】(1)[1]原电路中，电压表与电阻短路了，只有电流表与变阻器连入电路中，故电压表没有示数。

2023年九年级物理全册第十八章《电功率》单元试题卷一、单选题1．一阻值为60Ω的电热丝接在电源上，通过它的电流为2A，通电1min产生的热量为（）A．1.44×104J B．7.2×103J C．3.6×103J D．1.2×102J2．在国际单位制中，电功的单位是（）A．瓦特B．焦耳C．安培D．千克3．“5A”的电流最可能是下列哪个用电器工作时的电流A．家用电冰箱B．家用空调器C．普通计算器D．普通的白炽灯4．图甲电路中，电源电压为6V且保持不变，闭合开关S，滑片P从A端移动到B端的过程中，电流表示数I与电压表示数U的关系图象如图乙所示，下列判断中正确的是（）A．R1两端电压的最小值为1VB．电路总功率最大时，电路中的电流为0.1AC．R2的最大阻值为60ΩD．电路总功率最小时，R2的电功率为0.6W5．如图所示，电源电压恒定，灯丝电阻不变，闭合开关，变阻器的滑片在移动过程中，要求各表示数均不超过所选量程，灯泡电压不超过额定值。

下列说法正确的是()A．滑片向右滑动时，电压表和电流表示数均变小B．电路的总功率最大值为10.8WC．小灯泡功率最小值为1.5WD．变阻器允许调节的范围是24～60Ω6．分别标有“6V6W”和“6V3W”的甲、乙两只灯泡，经实验测得其I﹣U特性曲线如右图所示．现将甲、乙两灯并联在电路中，当两只灯泡的总电流为1A时，两只灯泡消耗的总功率是（）A．3W B．4W C．4.5W D．6W7．如图是一种测定油箱内油量的装置模型，电源电压为3V，定值电阻R0的阻值为10Ω，滑动变阻器R 的规格为“20Ω1A”，在保证电路安全的前提下，下列说法正确的是（）A．若油量表是用甲表改装的，则油面越高其读数越大B．图中的杠杆就其使用目的而言，属于等臂杠杆C．加油过程中，乙表示数的数值最大变化范围为0.1～0.3AD．加油过程中，电路消耗的最大功率与最小功率之比为2：18．一只电炉标有“220V1000W”字样，若将它接在家庭电路中，通电10min，则（）A．通过电炉的电流为2A B．电炉产生热量为10000JC．电流通过电炉做功为6000J D．电炉的电阻为48.4Ω9．如图所示，电源电压为6V，R1=1.5Ω，R2的最大阻值为6Ω，闭合开关S，在变阻器滑片P从A端滑到B端的过程中，电路中的诸多物理量发生了变化．图A、B、C、D所示的四组物理量关系的图象中，正确的是（）A．A图横轴表示电流表示数，纵轴表示电压表示数B．B图横轴表示电流表示数，纵轴表示定值电阻R1的电功率C．C图横轴表示电阻器接入电路的电阻，纵轴表示电阻器的功率与电路总功率的比值D．D图横轴表示电压表示数，纵轴表示变阻器R2的电功率10．如图所示，电源电压恒为7V，电压表量程为0～3V，电流表量程为0～0.6A，滑动变阻器的规格为“20Ω1A”，灯泡标有“6V3W”字样．闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，下列说法符合题意的是（）A．电压表示数变化范围2V～3VB．电流表示数变化范围0.2A～0.5AC．滑动变阻器连入电路的阻值变化范围2Ω～9ΩD．该电路的最大功率为4.2W二、填空题11．白炽灯是根据电流的效应工作的。

人教版物理九年级下册电功率单元综合测试（Word版含答案）一、初三物理电功率易错压轴题（难）1．故小灯泡正常发光时电流为：4V0.8A5ΩUIR===，则小灯泡的额定功率为：5V40W.8AP U I==⨯=额额．图甲为测定额定电压为“2.5V”小灯泡电功率的实验电路，电源电压恒为3V不变．（1）请用笔划线代替导线，将图甲中的实物图连接完整．（_______）（2）闭合开关前，滑片应移到滑动变阻器的最______端（选填“左”或“右”）．（3）正确连接好电路，闭合开关，发现灯泡不亮，电流表有示数，电压表无示数；移动滑片，发现除了电流表示数改变外，其余均无变化．经检查，电压表完好，则故障可能是小灯泡______（选填“短路”或“断路”）．（4）排除故障后，移动滑片，实验小组记下多组对应的电压表和电流表的示数，并绘制成图乙所示的I-U图象，由图象可计算出小灯泡的额定功率为______W．（5）实验过程中，当电压表示数为1V时，滑动变阻器连入电路的阻值为______Ω．【答案】左短路0.7510【解析】【详解】第一空．灯的额定电压为2.5V，故电压表选用小量程与灯并联，变阻器按一上一下接入电路中，如下所示：；第二空．闭合开关前，滑片应移到滑动变阻器的阻值最大处，即最左端；第三空．正确连接好电路，闭合开关，发现电流表有示数，则电路为通路，灯泡不亮，电压表无示数，因电压表完好，故障可能是小灯泡短路；第四空．根据绘制成的图乙所示的I-U图象，灯在额定电压下的电流为0.3A，则小灯泡的额定功率为：P=UI=2.5V×0.3A=0.75W；第五空．实验过程中，当电压表示数为1V时，电流为0.2A，根据串联电路分压的规律及欧姆定律，滑动变阻器连入电路的阻值为：2．（3）先断开开关S2、闭合开关S、S1，调节滑动变阻器，使电流表的示数为UR额；再保持变阻器滑片的位置不变，只断开开关S1、闭合其它开关，读出电流表示数为I，此时电流表测灯泡与定值电阻并联的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律得到通过灯泡的额定电流为：I-0UR额；灯泡额定功率的表达式为：P额=U额（I-UR额）。

人教版物理九年级下册 电功率单元测试卷附答案一、初三物理 电功率 易错压轴题（难）1．L 3V 0.2A 0.6WP U I '==⨯=额额小聪在“探究电流和电阻关系”的实验中，连接电路，如图甲所示．可用的定值电阻有5Ω、10Ω、l5Ω．（1）请你用笔划线代替导线，把图甲所示的电路补充完整，并且使滑动变阻器的滑片向右移动时连入电路中的阻值变大_____．（2）他把5Ω的电阻连入电路后，闭合开关，发现电流表有示数，电压表无示数，电路中的故障可能是_____（写出一种即可）．故障排除后，闭合开关，调节滑动变阻器的滑片，达到实验要求，电流表的示数如图乙所示，则电路中的电流为_____A ．（3）将5Ω的电阻换成10Ω的电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为_____V 止，记录电流表的示数．（4）完成上述实验之后，小聪想测量一个小灯泡的额定功率，已知小灯泡的额定电压为U 额．他又找来一个阻值为R 0的定值电阻，设计了电路图丙．请补全实验步骤并写出表达式 ①只闭合开关S 和_____（选填“S 1”或“S 2”），移动滑动变阻器的滑片，使电流表的示数为_____，此时小灯泡正常发光．②只闭合开关S 和_____（选填“S 1”或“S 2”），保持滑动变阻器滑片的位置不动，记下电流表的示数I ．③小灯泡额定功率的表达式是P 额=_____．（用已知量和所测物理量符号表示）【答案】 电阻（或电压表）短路 0.4 右 2 S 2 vS 1 0I U U R -额额（）【解析】【分析】【详解】 （1）要使滑片向右移动时连入电路中的阻值变大，故连接滑动变阻器的左下接线柱与电阻串联，如图：（2）他把5Ω的电阻连入电路后，闭合开关，发现电流表有示数，说明电路为通路，电压表无示数，电路中的故障可能是电阻短路，或电压表短路；电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A ，电流为0.4A ；（3）由欧姆定律的变形公式，电压表示数：0.4A 5Ω2V V U IR ==⨯=，根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V ；（4）①只闭合开关S 和S 2，移动滑动变阻器的滑片，使电流表的示数为v ，此时小灯泡正常发光．②只闭合开关S 和S 1，保持滑动变阻器滑片的位置不动，记下电流表的示数I ．③在①中，电流表测定值电阻的电流，根据欧姆定律的变形公式，U =IR ，定值电阻的电压为00U R U R ⨯=额额， 根据并联电路电压的规律，灯的电压为额定电压，灯正常发光；在②中，电流表测灯与定值电阻并联的总电流，根据并联电路电流的规律灯的额定电流为：U I I R =-额额， 可得，小灯泡额定功率的表达式是：2．（5）待测电阻与变阻器串联，当变阻器连入电路的电阻变小时，由欧姆定律I =U R可知，电路的电流变大，根据U =IR 得到待测电阻的电压变大，由串联电路电压的规律可知，变阻器两个的电压变小，根据绘制的如图丁所示的U -I 图象可知，电压表并联在变阻器的两端了；由图乙可知，当电流I 1=0.1A 时，变阻器两端的电压U 1=2V ，当电流I 2=0.2A 时，变阻器两端的电压U 2=1V ，设电源电压为U ，由串联电路电压的规律和欧姆定律可知，1212=U U U U R I I --=，即2V 1V =0.1A 0.2AU U --，U =3V ，待测电阻：113V2V=0.1AU URI--==10Ω．小明同学为了“测量小灯泡的电功率”，准备有如下器材：电源(电压6V，保持不变)，小灯泡(额定电压3.8V，电阻约为20Ω)，滑动变阻器A“10Ω1A”，滑动变阻器B“20Ω 1A”，电压表(量程为0-3V、0-15V)、电流表(量程为0-0.6A、0~3A)各一个，开关一个，导线若干。

人教版九年级物理下册 电功率单元综合测试（Word 版含答案）一、初三物理 电功率 易错压轴题（难）1．（5）待测电阻与变阻器串联，当变阻器连入电路的电阻变小时，由欧姆定律I =U R 可知，电路的电流变大，根据U =IR 得到待测电阻的电压变大，由串联电路电压的规律可知，变阻器两个的电压变小，根据绘制的如图丁所示的U -I 图象可知，电压表并联在变阻器的两端了；由图乙可知，当电流I 1=0.1A 时，变阻器两端的电压U 1=2V ，当电流I 2=0.2A 时，变阻器两端的电压U 2=1V ，设电源电压为U ，由串联电路电压的规律和欧姆定律可知，1212=U U U U R I I --=，即2V 1V =0.1A 0.2AU U --，U =3V ，待测电阻：113V 2V =0.1AU U R I --==10Ω．小明同学为了“测量小灯泡的电功率”，准备有如下器材：电源(电压6V ，保持不变)，小灯泡(额定电压3.8V ，电阻约为20Ω)，滑动变阻器A “10Ω 1A ”，滑动变阻器B “20Ω 1A ”，电压表(量程为0-3V 、0-15V)、电流表(量程为0-0.6A 、0~3A)各一个，开关一个，导线若干。

(1)要完成此实验应该选择滑动变阻器__________(填“A ”或“B ”)较为合适；(2)他在连线的过程中发现电压表的0-15V 量程已坏，要想测小灯泡的额定功率，请你补充完成图中的实验电路的设计；_________(3)他连接好电路后，闭合开关S ，移动滑动变阻器滑片时发现灯泡亮度较暗且不变，且两表示数也不变，出现此现象的原因是_____________。

【答案】B 滑动变阻器接的是两个下面的接线柱【解析】【分析】【详解】(1)[1]在实验中，小灯泡与变阻器是串联，当小灯泡正常发光时，变阻器两端的电压U 1=U -U L =6V-3.8V=2.2V据串联电路的特点有L1L1U UR R=，13.8V 2.2V20ΩR=此时，变阻器接入电路的阻值R1=11.5Ω所以应选择滑动变阻器B较为合适。

九年级物理下册电功率单元测试卷附答案一、初三物理电功率易错压轴题（难）1．小伟在做探究“电流与电阻的关系”实验时，准备了以下器材：电源（4.5V），定值电阻四个（5Ω、10Ω、20Ω、25Ω），电流表、电压表、滑动变阻器“20Ω1A”和开关各一个、导线若干。

(1)小伟连接的电路如图甲所示，闭合开关后，发现______（填“电流表”或“电压表”）无示数，经仔细检查后发现电路中有一根导线连接错误，请在图中错误的那根导线上画“×”，并画出正确的连线；______(2)解决问题后，小伟先将5Ω的定值电阻接入电路。

调节滑动变阻器的滑片在某位置时，电流表的示数如图乙所示；将5Ω的电阻换成10Ω的电阻后，他应将滑动变阻器的滑片P 向______（填左”或“右”）端移动，使电压表的示数保持______V不变，再次读取电流表的示数；(3)把20Ω的电阻接入电路时，小伟发现无论怎样调节滑动变阻器都不能完成实验。

为了使四个电阻单独接入电路都能完成实验，他应控制电压表的示数不低于______V。

由实验得出的结论是：当电压一定时，______；(4)小伟将定值电阻换成小灯泡L1，测出了几组电流值和电压值。

并绘制了L1的U﹣I图象如图丙所示，该图象不是直线的原因是______；(5)同组的小同学还想测量额定电流为I额的小灯泡L2的额定功率，利用小伟用过的小灯泡L1和绘制的图象，设计了如图丁所示的电路（电源电压为U），测出了小灯泡L2的额定功率。

请将她的实验步骤补充完整：①闭合开关S．将开关S0接1、调节滑动变阻器的滑片P，使电流表的示数为______，此时L2正常发光。

②将开关S0由1改接到2，滑动变阻器的滑片P______（填“移到最左端”“移到最右端”或“保持不动”）此时电流表的示数为I1，根据L1的U-I图象可知，当电流为I1时，对应的电压为U1；，则滑动变阻器接入电路的阻值R＝______；③小灯泡L2的额定功率P额＝______（用U、I额、R表示）【答案】电压表右 2 2.5 电流与电阻成反比灯的电阻随温度的变化而变化I额保持不动11U UI-(U﹣I额×R )×I额【解析】【分析】【详解】(1)[1]原电路中，电压表与电阻短路了，只有电流表与变阻器连入电路中，故电压表没有示数。

物理九年级下册电功率单元试卷（word版含答案）一、初三物理电功率易错压轴题（难）1．点睛：研究欧姆定律的实验中注意控制变量法的应用，即分别控制电阻不变和电压不变，据此分析滑动变阻器滑片的调整方向，最后一问要理解单安法测量功率的原理，即根据图知，灯与电阻并联，两端的电压相等，利用定值电阻和电流可确定灯的额定电压，再结合电流即可求功率，当然也可以求灯的电阻。

小聪同学做测量小灯泡的功率的实验，所用器材有电压恒为6 V的电源，额定电压为2.5 V的小灯泡以及符合实验要求的电表，开关和导线．图甲是小聪没有连接完整的电路．甲乙(1)请你用笔画线代替导线，将图甲的电路连接完整_____________ ．(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电压表指针明显偏转，电流表指针无偏转，则故障可能是______．A．小灯泡短路B．小灯泡断路C．滑动变阻器短路D．滑动变阻器断路(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定功率为_______W.(4)老师告诉小聪，与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大，由于电流表、电压表电阻的影响，测量后计算出的电功率值会_______(填“偏大”“偏小”或“不变”)．【答案】B0.7偏大【解析】【详解】(1)电压表应与小灯泡并联，根据“额定电压为2.5 V的小灯泡”，所以连接小灯泡的右端到电压表的“3V”接线柱即可，如图：(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电流表指针无偏转，说明电路中存在断路性故障，而电压表指针明显偏转，说明电压表两端到电源两极是通的，所以与电压表并联的小灯泡断路，故选B．(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，电流表使用小量程，分度值为0.02Ａ,电流为0.28A，则小灯泡的额定功率为:.(4)与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大;2．（5）灯泡电阻随灯泡电压的升高而增大；原因是：随灯泡电压的升高，灯泡实际功率增大，灯泡温度升高，电阻变大，说明灯丝的电阻随温度的升高而增大．某实验小组的同学用图甲所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3.8V，额定功率小于1W，电源电压恒为6V，滑动变阻器R的规格为“20Ω 1A”，图甲所示是该实验小组没有连接完整的电路．（1）请你用笔线代替导线，在图甲中把电路连接完整___________（2）正确连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡不亮，电流表无示数，电压表示数明显，仔细检查，连接无误，那么出现该状况的原因应该是_______（选填“A”、“B”、“C”或“D”）A．电流表内部断路了 B．灯泡的灯丝断了C．灯座内部出现了短路 D．滑动变阻器的电阻线断了（3）排出故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，其值为_____A，小灯泡的额定功率为________W．（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向_______（选填“左”或“右”）端滑动．（5）测量小灯泡的电功率________（选填“需要”或“不需要”）多次测量求平均值，原因是______________．（6）图丙是该实验小组的同学测量小灯泡电功率的电路图，测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该电路主要是由于所测___（选填“电压”或“电流”）值偏大引起小灯跑电功率偏大的．【答案】 B 0.2 0.76 右不需要灯在不同电压下的功率不同电流【解析】（1）因为灯的额定电压是3.8V，所以电压表选用大量程且与灯并联，将变阻器的最大电阻连入电路中与灯和电流表串联，因为小灯泡L的额定电压为3.8V，额定功率小于1W，由P=UI知道，灯泡的额定功率约是P=1W/3.8V=0.26A，所以电流表选用小量程，电路连接如下图：（2）因为是电流表与灯和变阻器是串联，若电流表内部断路了，则整个电路断路，两表都没有示数，故A不符合题意；B．若灯泡的灯丝断了，则灯不会亮，电流表也没有示数，此时电压表串联在电路中，电压表测电源电压，所以会有示数，故B符合题意；若灯座内部出现了短路，则电压表没有示数，电流表有示数，故C不符合题意；若滑动变阻器的电阻线断了，则整个电路断路，两表都没有示数，故D不符合题意，综上所述应选B；（3）由图乙知道，当灯泡正常发光时，由于电流表选用小量程，分度值为0.02A，电流值是0.2A，所以小灯泡的额定功率是：P=UI=3.8V×0.2A=0.76W．（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，就要增大灯电压，而减小变阻器的电压，由分压原理知道，应将滑动变阻器的滑片向右端滑动；（5）因为灯在不同电压下的功率不同，所以不需要多次测量求平均值；（6）由并联电路电流的规律知道，电流表示数等于通过灯的电流与通过电压表电流之和，所以该电路所测电流值偏大而引起小灯跑电功率偏大的．3．P额=U L I=5V×0.3A=1.5W．小绒在“测量小灯泡的电功率”实验活动中，使用的小灯泡额定电压为2.5V．（1）在检查实验仪器时，发见电流表指针如图乙所示，则应对电流表进行____；（2）图甲是他未连接好的实验电路，用笔画线代替导线帮他连接好实验电路．（要求滑动变阻器滑片P向右滑动时灯泡变亮）____（3）检查电路连接无误后，闭合开关，发现小灯泡不亮，但电压表、电流表都有示数．则小灯泡不亮的原因可能是____．（4）问题解决后，继续进行实验，闭合开关，发现电压表的示数如图丙所示，要测量小灯泡的额定功率，应将滑动变阻器滑片向____（选填“C“或“D“”）端滑动，直至电压表示数为____V，若此时电流表的示数为0.30A，则小灯泡的额定功率为____W．（5）若两个额定电压为220V的白炽灯L1和L2的电压U与电流I的关系曲线如图丁所示，由图可知，L2的额定电流为____A，额定功率为____W；如果将L1和L2串联后接在220V的电源上，则L2的实际功率为____W．【答案】调零滑动变阻器阻值接入电路的阻值过大 D2.5 0.75 0.5 110 24【解析】【分析】【详解】（1）由图乙知道，电流表指针没有指在零刻度线上，所以在使用该电流表之前应对电流表进行机械调零，使指针指在零刻度线上；（2）由图甲知道，电路图中只有滑动变阻器没有接入电路，由于要求滑动变阻器滑片P向右滑动时灯泡变亮，即此过程连入电路的电阻变小，电路的电流变大，所以，根据“一上一下”的原则，应将滑动变阻器的右下接线柱接入电路，如图：（3）根据题意知道，闭合开关，电压表与电流表都有示数，则说明电路不存在断路，灯泡也没有发生短路，灯泡不发光的缘故应是：闭合开关时，滑片置于阻值最大处，没有调节，使接入电路的阻值过大，电路电流过小，灯泡由于实际功率过小而不发光．（4）由图丙知道，电压表选用的是小量程0-3V，分度值是0.1V，所以示数是1.2V，因为灯在额定电压是2.5V，所以，应增大灯的电压，由分压原理知道，应通过减小变阻器连入电路中的电阻大小，使变阻器分得的电压减小，所以滑片向D移动，直到电压表示数为2.5V；灯泡正常发光时，若电流表的示数为0.30A，则由P=UI知道，小灯泡的额度功率是：P=UI=2.5V×0.3A=0.75W；（5）由题意和图丁知道，当电压为220V时，L2的额定电流是0.5A，由P=UI知道，L2的额定功率是：P=UI2 =220V×0.5A=110W；若两电阻串联时，则流过两电阻的电流相等，且总电压应为220V，由U-I图象知道，当I1=I2=0.3A时，L1的电压为140V，L2的电压为80V，符合串联电路的电压特点，所以串联后接在220V的电源上时，电流应是0.3A，此时L2的实际功率是：P=U2I2′=80V×0.3A=24W．【点睛】4．（3）先断开开关S2、闭合开关S、S1，调节滑动变阻器，使电流表的示数为UR额；再保持变阻器滑片的位置不变，只断开开关S1、闭合其它开关，读出电流表示数为I，此时电流表测灯泡与定值电阻并联的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律得到通过灯泡的额定电流为：I-0UR额；灯泡额定功率的表达式为：P额=U额（I-UR额）。

人教版九年级下册物理 电功率单元测试卷 （word 版，含解析）一、初三物理 电功率 易错压轴题（难）1．P 额=U 额I 1=22()U U U U U U R R--⋅=额额额额利用如图所示的电路探究电流跟电压的关系，电源电压为6V 不变．（1）按图甲，在图乙中把接错的一根导线打上“×”，再画线把它改到正确的位置上． （_____）（2）正确连接电路后，再闭合开关，移动滑片，发现电压表和电流表的示数均为0；继续移动滑片，当两电表指针刚好偏转且稳定时，其示数见序号3，继续实验，数据见序号4和序号5． 数据序号1 2 3 4 5 电压/V0 0 1 2 3 电流/A 0 0 0.1 0.2 0.3①根据第5组数据，在图丙中用“↑”标出电流表指针所在的位置．（_____）②由序号1、2两组数据可判断，该电流故障为________（选填“R 1接触不良”、“R 2断路”或“R 2短路”）．③序号3、4、5三组数据表明：在导体的________一定时，导体中的电流跟导体两端的电压成正比．④根据表中数据计算，滑动变阻器接入电路的最大阻值为________Ω，滑动变阻器消耗的功率变化了________W ．【答案】R1接触不良电阻500.4【解析】【分析】（1）测电阻的实验中电压表应测定值电阻两端电压，即与定值电阻并联，电流表测定值电阻电流与其串联。

（2）①图丙中电流表接的是0.6A量程，分度值为0.02A，第5组数据中电流为0.3A，电流表指针应指在0.2A与0.4A正中间的位置；②由序号1、2两组数据中电流表示数为0，电压表也为0，可判断电路为断路；③序号3、4、5三次实验都是在一个定值电阻下进行的，所以导体电阻没有变化，通过三组数据表明导体中的电流跟导体两端的电压成正比；④依据串联分压原理，定值电阻R2电压最小时，滑阻分的电压最大，此时滑阻R1阻值最大，也就是说第三组数据时滑阻R1阻值最大。

九年级物理电功率单元测试题（Word版含解析）一、初三物理电功率易错压轴题（难）1．故答案为：（1）见上图；（2）①见上图；②R1接触不良；③电阻；⑤50；0.4。

下面是小彬和小辉等同学进行的电学实验。

（1）小彬为了“探究电流跟电阻的关系”，连接了如图甲所示的电路。

①请你在甲图中用笔画线代替导线完成电路的连接______；②小彬看到了邻组同学在闭合开关后，电流表的指针偏向“0”刻度线的左侧，原因是______；③小彬先将5Ω的电阻接入电路，调节滑动变阻器的滑片使电阻两端的电压为2V；再将5Ω的电阻换成10Ω的电阻，调节滑动变阻器的滑片，使电压表示数为______V；④小彬保持滑动变阻器的滑片位置不变，把10Ω的电阻换成10Ω的电阻，为了使电压表的示数保持不变，应将滑动变阻器的滑片适当向______（选填“左”或“右”）端移动；⑤小彬将数据记录在表格中，分析实验数据可得出：当电压一定时，导体中的电流与导体的电阻成______；U2电压/V电阻/R 51020I0.40.20.1电流/A（2）小彬将电阻换成标有“2.5V”字样的小灯泡，测量其额定电功率。

①正确连接电路，闭合开关、发小灯泡不亮，电压表、电流表均无示数，产生这种现象的原因可能是滑动变阻器______（选填“短路”或“断路”）；②排除故障，继续实验，小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡正常发光时的电流是______A，额定功率是______W；（3）小辉同学准备测小灯泡的额定功率，检查实验器材时，发现缺少电压表，滑动变阻器均标有“20Ω 2A”字样，小灯泡的额定电流是0.25A，于是他利用现有的实验器材，设计了如图丙所示的电路图。

请你帮助小辉完成实验：①闭合开关1S，开关2S接b，2R阻值调到最大处，1R阻值调到0，此时电流表的示数为0.3A；②将1R阻值调到最大，闭合开关1S，开关2S接a，______，小灯泡正常发光；③保持1R接入电路的阻值不变，闭合开关1S，开关2S接b，2R滑片仍在阻值最大处，此时电流表的示数为0.2A。
