物料提升机平面及剖面图

格式：pdf
大小：251.62 KB
文档页数：1

下载文档原格式

斗士提升机PPT课件

3.牵引构件和承载构件的连接
1)橡胶带上打孔，用螺钉将料斗后壁连接 2)链条与斗侧壁固接
6
第6页/共32页
• 4.驱动装置：电动机，传动装置，驱动滚筒，制动器 • 5.张紧装置：张紧滚筒（或链条），螺旋式张紧装置。 • 6.罩壳： • 1)上部：与驱动装置，驱动滚筒构成提升机头部。机头罩壳形状应使得由料斗中
29
第29页/共32页
ii）重力式过斗外缘右对数螺线
旋转角＜ 90°左右，瞬间装载量随转角增加而增加 ≈ 90°，瞬间装载量随转角增加而减少
（重力卸料）
30
第30页/共32页
• 生产率
Q 3.6 i0 v
a
31
第31页/共32页
感谢您的观看！
32
第32页/共32页
度大； • 2）链条：单位压力较大；易磨损；自重较大；生产率高；适合沉重物料；适于较高温环境作业；
5
第5页/共32页
2.承载构件
深斗：装载多，难卸空，干燥松散物料浅斗：装载少，易卸空，潮湿，粘性物料导槽斗：密集布置，工作速度不高，沉重块状物料，脆性物料组合斗：有浅斗区和深斗区，流动性好的粮食和粉末状物料
10
第10页/共32页
一、装料
• 挖取法：粉末状，小颗粒，磨损性小的物料；速度高；挖取料堆高度地与张紧轮轴水平高
度； • 装入法：块度大，磨损性大的物料；速度较低；供料口下缘有一定高度；
11
第11页/共32页
二、卸料
1．卸料方式
离心式重力式混合式
12
第12页/共32页
2．料斗物料的受力分析
第15页/共32页
（3）极距大小反映离心力与重力的比值表明物料卸出的方式

《斗式提升机上》PPT课件

应急处理预案应包括设备故障、人员伤亡、火灾爆炸等各种情况的应对措施，并定期进行演练和
培训。
在斗式提升机周围应设置明显的安全通道和应急疏散标志，确保在紧急情况下人员能够迅速撤离
。
THANKS
感谢观看
REPORTING
反映斗式提升机在运行过程中的能量消耗情况，通常以千瓦时/吨或千瓦时/立方米表示。
可靠性
安全性
评价斗式提升机在规定条件下和规定时间内完成规定功能的能力，包括平均无故障工作时间、故障率等指标。
考察斗式提升机在运行过程中对人员、设备、环境等的安全保障程度，如防护装置、紧急停车装置等。
性能测试方法及数据分析
斗式提升机安装与调试
REPORTING
安装前准备工作
01
020304 Nhomakorabea确认设备型号、规格及安装位置，检查设备是否完好无损
准备安装所需工具、材料和辅助设备
清理安装场地，确保场地平整、无杂物
对安装人员进行技术交底和安全培训
安装步骤及注意事项
01
按照设备图纸和安装说明书，组装斗式提升机的各个部件
《斗式提升机上》 PPT课件
REPORTING
• 斗式提升机概述 • 斗式提升机选型与设计 • 斗式提升机安装与调试 • 斗式提升机运行与维护 • 斗式提升机性能评价与优化 • 斗式提升机安全与环保要求
目录
PART 01
斗式提升机概述
REPORTING
定义与工作原理
定义
斗式提升机是一种连续输送物料的机械，采用一系列固定在牵引构件上的料斗，在垂直或倾斜方向上进行连续输送。
提升效率优化
通过改进斗式结构、优化驱动装置设计等方式提高斗式提升机的提升效率。

多绳摩擦式提升机设计(三维建模CAD图纸)

提升系统计算371井架高度计算过卷高度hg1390m防撞梁距导向论中心的垂高hf63m两天论中心垂高ha55m本体高度hr61m井架高度计算式为372上绳弦长计算上绳弦长计算式为373上绳仰角计算上绳仰角计算式为374下绳弦长计算下绳弦长计算式为375下绳仰角计算下绳仰角计算式为376围包角计算围包角计算式为377上弦距下弦最小距离计算上弦距下弦最小距离计算式为第四章提升机卷筒的设计
液压盘式制动器作为最新一种制动器，具有许多优点，所以它在现代多种类型提升机中获得广泛的应用。它具有制动力大、工作灵活性稳定、敏感度高等特点，对生产安全具有重要意义。
关键词：提升机；多绳摩擦；制动器；设计；液压传动。
Abstract
Currently many of our coal mine has turned to deep mining. Mine coal upgrading equipment as the key equipment holds an important position in mechanized production of the mine. The brakes are one of the important components of a direct bearing on Hoist the safe operation of equipment.
In the hoist brake selection process, because in recent years disc brake is used in the new brakes It's unique strengths and good safety performance recognized by the majority of users. Especially in the light of the hydraulic control system and the PLC, Hydraulic System and PLC super performance of the disc brake provides a tremendous platform for the work. Brake disc braking force and rely on the fuel tank filled with oil that drives the piston to compress spring to achieve Disc.

建筑机械设备介绍——物料提升机

注：SSD指物料提升机。另外，SC指施工升降机（无配重）；SCD 指施工升降机（有配重）
物料提升机
用途
物料提升机是一种固定装置的机械输送设备，主要适用于粉状、颗粒状及小块物料的连续垂直提升，设置了断绳保护安全装置、停靠安全装置、缓冲装置、上下高度及极限限位器、防松绳装置等安全保护装置。
物料提升机由于构造简单,操作方便,尤其是其售价只是同等高度人货两用施工升降机的1/6～1/5,因此在施工现场得到大量使用。但与此同时,物料提升机安装、拆卸和使用中的重大安全事故亦频繁发生。一方面是使用数量大、事故概率高;另一方面则与物料提升机的构造及性能特征有关。
物料提升机设计要求为不准乘人,只能载货,因此在结构的强度、刚度、各处人员防护措施、钢丝绳及滑轮系统、安全保护装置等各部分的设计要求比允许载人的低。由于构造简单,制作要求不高,这类设备大多由一些小型企业制造,许多企业技术能力和设备条件较差,难以保证产品质量,因此产品故障率较高。
主要原因
安装人员仅用1只扣件支撑配重箱;该扣件破坏形式主要为塑性变形破坏,说明 1只扣件不足以支撑配重箱的重量;并且该扣件为工地普通钢管脚手架固定用扣件,直径与物料提升机配重箱轨道钢管不匹配,极易产生滑移。
次要原因
物料提升机安装专项方案内容不完善,未说明高空临时固定方法;制造商提供的产品说明书内容不完善,未提供配重箱的总质量、箱内填充物以及高空架体上临时固定的方法或相应装置;安装作业人员安全意识淡薄,未佩戴安全带。
物料提升机
设备构造
物料提升机主要结构有底架、标准节、底笼围栏、曳引机、吊笼、天梁、滑轮、钢丝绳、对重、控制柜,缆风绳 (如图所示)。矩形载物吊笼安装于桁架结构塔身内部,吊笼笼顶有钢丝绳固定点。钢丝绳组(4根钢丝绳)向上绕过井架顶端承重横梁(天梁)上的滑轮,然后再向下绕过地面的摩擦式曳引机,再向上绕过顶端承重横梁(天梁)上的滑轮,连接到悬挂在井架外侧的配重箱上。当曳引机开动时,牵引吊笼上下运动,同时配重箱顺着专用导轨与吊笼方向相反做上下运动,起到节省电机功率的作用。

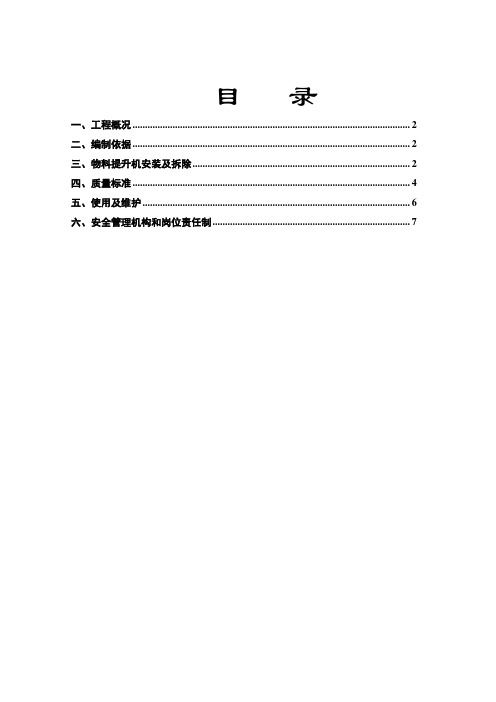

9、物料提升机安装及拆除方案(附平面图)

目录一、工程概况 (2)二、编制依据 (2)三、物料提升机安装及拆除 (2)四、质量标准 (4)五、使用及维护 (6)六、安全管理机构和岗位责任制 (7)一、工程概况工程名称：铸造车间扩建工程建设地点：广州花都区风神汽车厂厂内建设单位：广州风神汽车有限公司设计单位：东风设计研究院有限公司监理单位：湖北公力工程咨询服务有限公司施工单位：福建亨立建设集团有限公司建筑规模：建筑占地面积4111m2；建筑面积4864 m2；主体结构为钢框架结构，辅房为钢筋混凝土结构，主体为单层建筑，11轴-12轴部分建筑为二层建筑，一层层高为5.3m，二层层高为4.2m（屋面板顶）。

在建筑工程施工中，垂直运输的选择至关重要，而提升机的布置又极其的关键，根据本工程现场情况及施工的需要，计划安装SS100型（DK1.6型建筑卷扬机）二斗车快速双速物料提升架，搭设高度15m。

二、编制依据1、中华人民共和国行业标准《建筑施工安全检查标准》JGJ59-99。

2、中华人民共和国行业标准《龙门架及井架物料提升机安全技术规范》JGJ88-92。

三、物料提升机安装及拆除1、材料检验钢结构各种杆件如底架、立柱、横杆、斜杆、顶梁等的规格和数量，质量要符合设计要求。

设备和零部件如卷扬机、钢丝绳、滑轮、绳卡、连接螺栓、花篮螺栓等必须完整良好。

外购件必须有合格证，否则按相应标准检查。

应准备好工具如扳手、锤、钳、铁钎、工具袋、安装用的吊杆、麻绳等。

2、作业条件（1）根据建筑物的施工实际需要并考虑交通、排水和施工升降机（包括附设吊杆、吊具等）与架空输电线的最近距离应不小于安全规定（即1KV以下的4m，1~10KV的6m，35~110KV的8m）等问题确定导轨架和卷扬机的基础。

（2）基础应按使用说明书的规定进行处理，基础应能承受工作时最不利条件下的全部荷载。

（3）设置导向滑轮的挂环或地锚。

（4）编制好安装方案并向操作人员进行安全技术交底。

3、技术参数序号项目名称性能参数01 吊笼最大起重量 10KN02 吊杆最大起重量 5KN03 提升高度不大于30M04 提升速度不大于30M/MIN05 适用卷扬机额定拉力 10KN平均速度 26M/MIN钢丝绳型号6×19-11-155或6×37-11-155电动机型号 Y132S—4制动器型号 TJ2—20006 起重量限制器 5KN——12KN07 吊篮出料安全停靠装置同吊笼出料门联动08 防坠落安全器坠落锁定距离小于200MM09 上、下限位按提升高度调整10 进料口安全门机械式直动开闭11 钢丝绳过路保护小于钢丝绳直径12 外形尺寸（长×宽）2×1M2×2M2×2.2M13 自重（不包括卷扬机）按高度3、安装顺序将部件运至安装地点→钢塔基础安装→立柱安装→外导轨安装→塔顶安装→装梯笼→按高标准节并随设附墙支撑→控制电箱安装→钢丝绳及平衡块安装。

提升机-课件(PPT演示)

型号意义：
□ J K —□/□ 速比滚筒名义直径，m；矿用；卷扬机（即提升机）；滚筒数目（2—表示双滚筒；1—表示单滚筒，一般省略
）
1、主轴装置
（1）作用 1）缠绕提升钢丝绳； 2）承受各种正常载荷，并将载荷经轴承传给基础； 3）承受在各种紧急事故下所造成的非常载荷；（一般要求在非常载荷作用下，主轴装置的各部分不应有残余变形。） 4）当更换提升水平时，调节钢丝绳的长度（仅限双滚筒提升机）。
液压站
1）在工作制动时，产生不同的工作油压，以控制盘式制动器获得不同的制动力矩； 2）在安全制动时，实现二级安全制动； 3）控制调绳装置

谢筒、主轴、主轴承及调绳离合器（双滚筒特有）等。滚筒的筒壳通过轮辐、轮毂用键和轴固定（固定滚筒），筒壳外边一般均设有木衬，木衬上车有螺旋导槽，以便使钢丝绳在滚筒上作规则排列，并减少钢丝绳的磨损。2m以下单滚筒只有一个制动盘，而单滚筒2.5m则有两个制动盘。当单滚筒作双钩提升，左侧钢丝绳为下边出绳，右侧钢丝绳为上边出绳。单钩提升时为上边出绳，单滚筒由于调绳不方便，为此做成双滚筒。双滚筒的左滚筒通过调绳离合器与主轴连接。
（3）调绳离合器
1）作用使活滚筒与主轴连接或脱开，以便在调节绳长或更换提升水平时，使活滚筒与死滚筒有相对运动。
2）种类调绳离合器可分三种即齿轮离合器、摩擦离合器、蜗轮蜗杆离合器。JK型提升机采用齿轮离合器。 3）齿轮离合器
二、深度指示器
深度指示器是矿井提升机的一个重要附属装置。它的作用是： 1、指示提升容器在井筒的位置； 2、容器接近井口停车位置发出减速信号； 3、过卷保护； 4、减速阶段通过限速装置进行限速保护等。目前我国提升机应用较多的是圆盘式深度指示器和牌坊式深度指示器。

斗式提升机设计（含全套CAD图纸）

摘要斗式提升机是一种被普通采用的垂直输送设备,用于运送各种散状和碎块物料，例如水泥，沙，土煤，粮食等，并广泛地应用于建材、电力、冶金、机械、化工、轻工、有色金属、粮食等各工业部门。

斗式提升机的结构特点是：被运送物料在与牵引件连结在一起的承载构件料斗内，牵引件绕过各滚筒，形成包括运送物料的有载分支和不运送物料的无载分支的闭合环路，连续运动输送物料。

驱动装置与头轮相连，使斗式提升机获得动力并驱使运转。

本次设计主要针对TH250的整体结构设计,驱动链轮的设计,电机、减速机、等主要零部件的选择及驱动轴的设计校核。

关键词：斗式提升机；设计；驱动装置；牵引件ABSTRACTThe bucket elevator is a common vertical transportation equipment for the delivery of a variety of bulk and fragments of materials such as cement,sand,soil,coal,grain,and is widely used in building materials,electricity,metallurgy,mechanical,chemical industry,light industry, nonferrous metals,grain and other industrial sectors.Bucket Elevator is the structural characteristics:the materials being transported together with the traction of carrying components of the hopper,the traction around the drum pieces,forming a closed loop containing a branch of a delivery of materials and a branch of the non-delivery of materials,the Movement for conveying materials.The design of the main TD250overall structural design,the design of the drive pulley, the select of motor,reducer,belt and other parts and the drive shaft design verification.Keywords：Bucket elevator；Chain wheel；drives；traction components目录1绪论 (1)1.1课题研究的背景和意义 (1)1.2国内外斗式提升机的发展与现状 (1)1.2.1国内斗式提升机的技术现状 (1)1.2.2国内外斗式提升机技术的差距 (2)1.3斗式提升机的发展趋势 (3)2TH斗式提升机方案设计 (5)2.1总体布置及工作原理 (5)2.1.1卸料方式及选用 (6)2.2主要零部件及选型 (7)2.2.1牵引件 (7)2.2.2料斗 (7)3斗式提升机的设计计算 (11)3.1输送能力和料斗的计算 (11)3.1.1输送能力的计算 (11)3.1.2料斗的计算 (11)3.1.3核算输送能力： (12)3.2运行阻力的计算 (12)3.3电动机的选取 (15)3.4驱动链轮的设计计算 (16)3.5减速器的设计 (17)3.5.1分配传动比 (17)3.5.2计算传动装置的运动和动力参数 (18)3.5.3传动件的设计计算 (19)3.5.4轴的设计计算 (28)3.6链轮轴的设计与校核 (36)3.6.1轴的设计 (36)3.6.2轴的校核 (37)3.6.3轴承选用 (39)3.6.4驱动链轮键的设计校核 (40)3.7联轴器的选取 (40)3.8壳体的设计 (41)4斗式提升机安装、使用说明、故障维修和维护 (42)4.1斗式提升机的安装、调试及运行 (42)4.2斗式提升机操作规程 (42)4.3斗式提升机故障处理 (43)4.4斗式提升机维护和保养 (44)5斗式提升机的变频调速控制 (45)5.1斗式提升机速度调节的意义 (45)5.2斗式提升机的变频调速 (45)5.2.1变频器调速运行的节能原理 (45)5.3PLC与台达变频器控制斗式提升机的速度 (46)5.3.1电动机调速的运转要求 (48)5.3.2硬件设计和软件设计 (48)参考文献 (51)1绪论课题研究的背景和意义斗式提升机广泛用于垂直输送各种散状物料，国内斗提机的设计制造技术是50年代由前苏联引进的,直到80年代几乎没有大的发展。

物料提升机

• ④吊笼底板应有防滑、排水功能；其强度在承受125%额定荷载时，不应产生永久变形；底板宜采用厚度不小于50mm的木板或不小于1.5mm的钢板。
精品资料
• ⑤吊笼应采用滚动导靴。 • ⑥吊笼的结构强度应满足坠落实验要求。 • （5）当标准节采用螺栓连接时，螺栓直径
(zhíjìng)不应小于M12，强度等级不宜低于 8.8级。 • （6）物料提升机自由端高度不宜大于6m；附墙架间距不宜大于6m。
精品资料
第1章
双导柱单吊笼
精品资料
第1章
单导柱单吊笼
精品资料
第1章
双笼龙门架物料 (wù liào)提升机由三根立柱和两根横梁组成一体，两个吊笼分别在立柱的两个空间中做上下运行；双笼井架物料(wù liào)提升机，两个吊笼分别位于井架架体的两侧。
精品资料
第1章
单导柱双吊笼
• (1)卷扬机 • 卷扬机是提升物料的动力装置，
按传动(chuándòng)方式；可分为可逆式和摩擦式二种。
精品资料
第1章
（1）卷扬机 1.类型(lèixíng) 卷扬机是提升物料的动力装置，按传动方式可分为可逆式和摩擦式二种。
精品资料
第1章
摩擦式卷扬机：通过控制机构中的手柄进行工作。提升重物靠动力(dònglì)，下降重物靠重力，用带式制动器控制下降速度。
精品资料
1.2.3 物料(wù liào)提升机的类型与型号
物料(wù liào)提升机的性能与规格型号
物料(wù liào)提升机的型号是由产品代号、主参数（额定起重量和最大安装高度）、分类代号和变型更新代号组成。
规格型号说明如下：
WT
变形更新代号：用ABC等表示

第三章斗式提升机PPT课件

输送速度
斗式提升机的输送速度可根据实际需求进行调整，一般可达每秒数米。
电机功率
斗式提升机的电机功率取决于提升高度、输送量以及物料性质等因素。
选型依据及注意事项
选型依据：在选择斗式提升机时，需要考虑物料的性质、输送量、提升高度、工作环境等因素。同时，还需要根据实际需求选择合适的型号和规格。保持设备清洁，定期清理积尘和杂物；
按料斗形式分
深斗式、浅斗式和尖底斗式。
应用领域及特点
应用领域
斗式提升机广泛应用于矿山、冶金、化工、建材、粮食、医药等行业，用于垂直提升粉状、粒状及小块状的磨琢性或无磨琢性的物料。
特点
斗式提升机具有占地面积小、提升高度大、密封性能好、运行平稳可靠、使用寿命长等优点。同时，其结构简单，维护方便，易于实现自动化控制。
在操作斗式提升机时，要使用正确的操作手柄和按钮，避免误操作或损坏设备。
定期检查设备状态
在运行过程中，要定期检查斗式提升机的各项参数和运行状态，如温度、压力、振动等，确保设备正常运行。
维护保养制度建立
80%
制定维护保养计划
根据斗式提升机的使用情况和维护要求，制定合理的维护保养计划，包括定期更换易损件、清洗设备、检查电气系统等。
准备好安装所需工具、量具及辅助材料。
确认斗式提升机型号、规格及安装位置，确保符合设计要求。
安装步骤详解
安装底座
将底座按照设计要求放置在预定位置，调整水平度并固定。
安装机架
将机架安装在底座上，调整垂直度并紧固连接螺栓。
安装驱动装置
将驱动装置安装在机架上，调整位置并紧固连接螺栓。
连接电源
将电源线接入驱动装置，确保接线正确、牢固。

物料提升机施工方案1

目录第一章工程概况 (3)第二章物料提升机选型和定位 (3)一、物料提升机型号及参数 (3)二、物料提升机平面位置定位 (4)第三章物料提升机基础设计 (4)一、基础要求： (4)二、物料提升机基础设计： (4)第四章物料提升机计算书 (5)一、物料提升机基础承载力计算及顶板承载力验算 (5)二、井架计算 (5)四、井架基础配筋验算 (12)第五章施工准备 (13)第六章物料提升机的安装 (13)一、安装顺序 (13)二、安装方法 (14)三、安全防护装置及要求 (16)第七章质量标准及施工中应注意事项 (20)一、质量标准 (20)二、施工注意事项： (21)第八章物料提升机的维修保养 (21)第九章检验及验收 (22)一、空载试验： (22)二、额定荷载试验： (22)三、超载试验： (22)四、验收： (22)第十章使用与安全管理 (23)一、使用前的检查： (23)二、定期检查 (23)三、日常检查 (23)四、使用提升机时应符合下列规定： (24)第十一章物料提升机的拆卸 (25)第十二章安全保证措施 (26)第十三章附图 (26)物料提升机施工方案第一章工程概况萝岗敏捷广场项目由广州市尚钧誉房地产开发有限公司投资建设，项目规划用地面积125644㎡（约200亩），总建筑面积429747㎡。

本项目包含多层、高层公寓、商业、公建配套，为综合商住小区项目。

项目建设单位为：广州市尚钧誉房地产开发有限公司；勘察单位为：韶关地质工程勘察院；监理单位为：广州市百业建设顾问有限公司；施工单位为：江西省国利建设集团有限公司本工程为萝岗敏捷广场项目工程,总建筑面积约42万m2，高层结构为剪力墙结构、低层结构为框架结构，共由9栋高层住宅及酒店公寓；29栋低层住宅、商业、会所、体育设施等公共建筑及地下车库组成，楼层分别为地下2层和地上1~20层，层高：高层标准层层高为5.0m.高层建筑屋面高度最高为100米。
