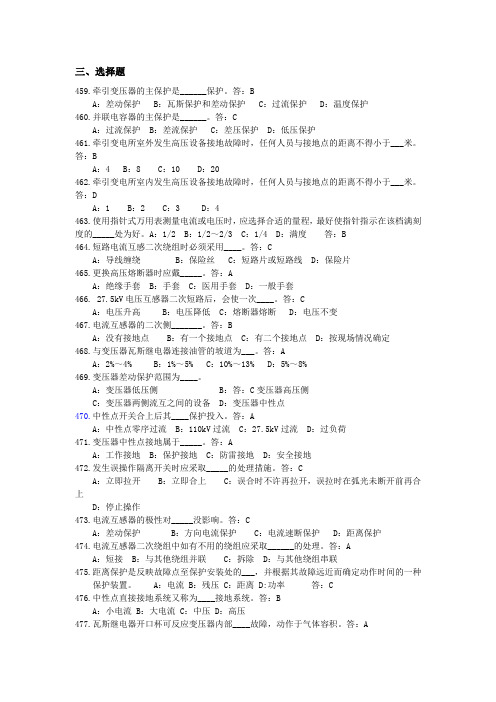

三、选择题459.牵引变压器的主保护是______保护。
答：BA：差动保护 B：瓦斯保护和差动保护 C：过流保护 D：温度保护460.并联电容器的主保护是______。
答：CA：过流保护 B：差流保护 C：差压保护 D：低压保护461.牵引变电所室外发生高压设备接地故障时，任何人员与接地点的距离不得小于___米。
答：BA：4 B：8 C：10 D：20462.牵引变电所室内发生高压设备接地故障时，任何人员与接地点的距离不得小于___米。
答：DA：1 B：2 C：3 D：4463.使用指针式万用表测量电流或电压时，应选择合适的量程，最好使指针指示在该档满刻度的_____处为好。
A：1/2 B：1/2～2/3 C：1/4 D：满度答：B464.短路电流互感二次绕组时必须采用____。
答：CA：导线缠绕 B：保险丝 C：短路片或短路线 D：保险片465.更换高压熔断器时应戴_____。
答：AA：绝缘手套 B：手套 C：医用手套 D：一般手套466. 27.5kV电压互感器二次短路后，会使一次____。
答：CA：电压升高 B：电压降低 C：熔断器熔断 D：电压不变467.电流互感器的二次侧_______。
答：BA：没有接地点 B：有一个接地点 C：有二个接地点 D：按现场情况确定468.与变压器瓦斯继电器连接油管的坡道为___。
答：AA：2%～4% B：1%～5% C：10%～13% D：5%～8%469.变压器差动保护范围为____。
A：变压器低压侧 B：答：C变压器高压侧C：变压器两侧流互之间的设备 D：变压器中性点470.中性点开关合上后其____保护投入。
答：AA：中性点零序过流 B：110kV过流 C：27.5kV过流 D：过负荷471.变压器中性点接地属于_____。
答：AA：工作接地 B：保护接地C：防雷接地 D：安全接地472.发生误操作隔离开关时应采取_____的处理措施。
答：CA：立即拉开B：立即合上C：误合时不许再拉开，误拉时在弧光未断开前再合上D：停止操作473.电流互感器的极性对_____没影响。
牵引供电试卷答案姓名：班级：成绩：一、填空题：（20 分）1、我国电气化铁路运营里程占全国铁路总里程的（27%），约（1.4 万公里），在世界 12 个主要国家中排名（第 8）。
2、从事接触网运行和检修工作的有关人员，必须实行（安全等级）制度，取得（安全合格证）之后，方准参加 (接触网运行)和检修工作。
3、在进行接触网作业时，作业组全体成员必须按（劳动保护着装），所有（工具）和（安全用具），在使用前必须进行检查，符合要求后方可使用。
4、接触网的巡视工作，要由安全等级不低于（ 3 级）的人员担任。
5、事故抢修和遇有危及人身或设备安全的紧急情况，作业时可以不开（工作票），但必须有（电力调度命令）。
6、接触网停电作业工作票的有效期，可连续几天，但不能超过（六个工作日）。
7、凡在距地面（3m 以上）的牵引供电网上所有作业，均成为接触网高空作业。
8、在接触网上作业，为避让列车，须将车梯暂时移至建筑界限以外时，必须保证车梯边缘距离线路中心在（2440mm）以上，并采取（防倾倒）措施，以免车梯存放不当危及行车安全。
9 、由于牵引供电设备（供电质量）反常或工作失误迫使列车减轴或限制列车对数属于（一般）事故。
10、在接触网上进行停电作业，必须从各方面（断开电源）。
并要有明显的（断路点）二、判断题：（10 分）1、接触网上的供电电压为直流 27.5kv。
（）2、所有的接触网设备，自第一次受电开始即认定为带电设备。
（）。
3、事故紧急处理时可以不签发工作票。
（）4、接地线的截面不应小于 16mm2 的多股软铜线。
（）5、对从事接触网运行及检修工作的有关现职人员，每年必须定期进行一次安全考试。
（）6、在进行接触网巡视时，工作人员不得攀登支柱。
（）7、接触网所有的电力调度命令，必须有批准编号和批准时间。
（）8、工作票签发人不能担任工作领导人，但可以担任作业组成员。
（）9、在接触网高空作业抛扔工具、材料时，工作人员必须戴好安全帽。
牵引电力线路安装维护工5级练习题+参考答案一、单选题（共56题，每题1分，共56分）1.车梯在轨道上移动速度不得大于( )千米/小时,转弯处要放慢移动速度,防止车梯倾倒A、6B、5C、10D、7正确答案：B2.上下行接触网不论在电气上还是( )上均相互独立,当一侧股道发生事故时,不影响另一侧股道,因而事故范围小。
A、机电B、电器C、机械D、电气正确答案：C3.使用音响式验电器时,( )证明接触网停电。
A、光指示器无闪光B、音响器有蜂鸣C、音响器无声响D、回转片不转动正确答案：C4.车梯巡视查看悬链线情况,馈电线、承力索、接地线【包括百米接地】有无散股、断股、腐蚀;( )有无烧伤痕迹【包括火花间隙】。
A、接触线B、地线C、电连接线D、承力索正确答案：B5.底座与整体绝缘支架安装要牢靠稳固,绝缘支架顺线路方向平面要平行于线路( )。
A、水平线B、地标线C、垂直线D、中心线正确答案：D6.广州地铁 4 号线是国内第一个采用( ) V 直流供电系统供电的钢铝复合轨,而该钢铝复合轨是由广州地铁总公司与宝鸡器材厂联合开发的。
A、1500B、1200C、900D、750正确答案：A7.链形悬挂通过吊弦使接触线增加了悬挂点,调整吊弦可以使接触线对轨面的高度保持一致,接触网弹性 ()。
A、变大B、变小C、均匀D、不变化正确答案：C8.扭面器扭绞一般以锚段( )开始,至锚段 ()。
A、中部末端B、末端中部C、扭结始端扭结终端D、末端末端正确答案：A9.电气化铁路腕臂支撑绝缘子的型号是( )A、QBB、TBC、QXD、DX正确答案：A10.重者呼吸急促,心跳( ),血压下降,昏迷,心室颤动,呼吸中枢麻痹以至呼吸停止,皮肤烧伤或焦化、坏死。
A、加快B、变慢C、无变化D、停止正确答案：A11.从一定意义上说,接触网紧固件是整体系统的一个重要环节,( )。
A、能缺少、不能破坏B、不能缺少、能破坏C、既不能缺少也不能破坏D、能缺少也能破坏正确答案：C12.根据欧姆定律【I=U/R】可以得知流经人体电流的大小与外加电压和人体( )有关。
牵引电力线路安装维护工5级习题库+答案一、单选题（共56题，每题1分，共56分）1.电流通过人体的持续时间,以( )计量。
人体通电时间越长,人体阻值因出汗等而下降,导致电流增大,后果严重。
A、毫秒B、秒C、小时D、分钟正确答案：A2.接触轨线路绝缘测试工具为,2500V 兆欧表 2 台,( )兆欧表 1 台,带夹子表线 2 条。
扳手2 套,备绝缘子 4 只位A、1200VB、500VC、1000VD、1500V正确答案：B3.触电轻者有心慌,( ),面色苍白,恶心,神志清楚,呼吸、心跳规律,四肢无力,如脱离电源,安静休息,注意观察,不需特殊处理。
A、休克B、呕吐C、昏厥D、头晕正确答案：D4.绝缘锚段关节配合隔离开关的使用,可以( )。
A、调整张力与弛度B、扩大停电检修范围C、缩小停电检修范围D、改变导线高度正确答案：C5.在区间或站场线路上,为满足( )方面的要求,将接触网分成若干段,每段长度为 1500〜2000m,且相互独立。
A、供电B、机械C、供电和机械D、检修正确答案：C6.安全电压,是指不致使人直接致死或致残的电压。
一般环境条件下允许持续接触的“安全特低电压”是( ) V。
A、50B、36C、60D、70正确答案：B7.铜合金接触线的正确型号为( )。
A、TCG-110B、CTHA-120C、GLCA-130D、TCG-140;正确答案：B8.通电时间( ),电击伤害程度越严重。
A、稳定B、越短C、持续D、越长正确答案：D9.在隧道内,由于净空高度的限制,接触悬挂高度( ),吊弦形式不同于区间或站场。
A、较小B、较大C、平等D、均匀变化正确答案：B10.在区间或站场线路上,为满足供电和机械方面的要求,将接触网分成若干段,每段长度为( ),且相互独立。
A、1300〜1800mB、1200〜1500mC、1500〜2000 mD、1800—3000M正确答案：C11.当车梯上有人时,推动车梯的速度不得超过( ) km/h。
变电检修工测试题与答案1、牵引变电所室内发生高压设备接地故障时，任何人员与接地点的距离不得小于( )米。
A、1B、2C、3D、4答案：D2、闭锁式纵联保护跳闸的必要条件是( )A、正方向元件动作，反方向元件不动作，收到过闭锁信号而后信号又消失B、正方向元件动作，反方向元件不动作，没有收到过闭锁信号C、正、反方向元件均动作，没有收到过闭锁信号D、正、反方向元件均不动作，没有收到过闭锁信号答案：A3、将一根导线均匀拉长为原长的2倍，则它的阻值为原阻值的( )倍。
A、2B、1C、0.5D、4答案：D4、安全防护措施：该项施工所需的防护措施，包括对作业区域、（）、人员的防护及警示标识等A、设备B、工器具C、作业地点D、作业范围答案：A5、在电力系统中发生不对称故障时，短路电流中的各序分量，其中受两侧电动势相角差影响的是（）A、正序分量B、负序分量C、正序分量和负序分量D、零序分量答案：A6、风冷式变压器当其上层油温超过( )℃时，应起动风扇。
B、55C、65D、85答案：B7、在我国220V/380V供电系统电源中性点多采用（）的运行方式A、中性点直接接地B、中性点经消弧线圈接地C、中性点不接地D、以上答案都不对答案：A8、单芯电力电缆的金属外皮（）接地。
A、允许一点B、允许多点C、不能答案：A9、各部门需提报周计划时，应于每周星期（）17:00以前向审批部门提交下周周计划。
A、2B、3C、4D、5答案：A10、选择电压互感器二次熔断器的容量时，不应超过额定电流的（）。
A、1.2倍B、1.5倍C、1.8倍D、2倍答案：B11、成都地铁2号线35kv馈线柜弹簧未储能时，p143上会出现相应的告警( )A、自复归告警1B、自复归告警2C、自复归告警3D、自复归告警412、蓄电池容量是80AH,放电电流设定多少（）AA、8B、8.8C、9.6D、10答案：A13、成都地铁35KVGIS柜的母联柜有（）个气室A、1B、2C、3D、4答案：C14、发生( )故障时，零序电流过滤器和零序电压互感器有零序电流输出。
第一讲习题一．判断题1．我国电气化铁道牵引变电所由国家区域电网供电。
（√）2．超高压电网电压为 220kv—500kv。
（×）3．采用电力牵引的铁路称为电气化铁路。
（√）4．我国电气化铁道牵引变电所供电电压的等级为110kv—220kv。
（√）二．填空题1．通常把发电、输电、变电、配电、（用电）装置的完整工作系统称为电力系统。
2．通常把发电、输电、（变电）、配电、用电装置的完整工作系统称为电力系统。
3．通常把发电、（输电）、变电、配电、用电装置的完整工作系统称为电力系统。
4．我国电气化铁道牵引变电所由国家（区域）电网供电。
5．电气化铁路的主要组成特征包括：（牵引供电系统），电力机车，供电段和电力机务段等。
6．电气化铁路的主要组成特征包括：牵引供电系统，（电力机车），供电段和电力机务段等。
7．电气化铁路的主要组成特征包括：牵引供电系统，电力机车，（供电段）和电力机务段等。
三．选择题1．我国电气化铁道牵引变电所由国家（ B ）电网供电。
A．超高压电网 B．区域电网C．地方电网D．以上答案都不对。
2．牵引网包括：（ B ）馈电线、轨道、地、回流线。
B．馈电线、接触网、轨道、地、回流线。
A．馈电线、接触网、轨道、回流线。
以上答案都不对。
四. 简答题1.请简述电气化铁路的优越性●重载、高速、运输能力大；●节约能源，综合利用能源；●经济效益高；●绿色环保，劳动条件好；●有利于铁路沿线实现电气化。
2.请简述电气化铁路存在的问题●造成电力网的负序电流和负序电压，产生高次谐波及功率因数低等；●一次投资大；●对通信线路有干扰；●接触网检修需要开“天窗”。
3.请简述电气化铁道牵引供电系统的基本要求电气化铁道供电系统基本要求是：(1)保证向电气化铁路安全、可靠、不间断地供电;(2)提高供电质量,保证必须的电压水平;(3)提高功率因数,减少电能损失,降低工程投资和运营费用;(4)尽量减少单相牵引负荷在电力系统中引起的负序电流、负序电压和高次谐波的影响; (5)尽量减小对邻近的通信线路的干扰影响。
第一讲习题一．判断题1．我国电气化铁道牵引变电所由国家区域电网供电。
（√）2．超高压电网电压为 220kv—500kv。
（×）3．采用电力牵引的铁路称为电气化铁路。
（√）4．我国电气化铁道牵引变电所供电电压的等级为110kv—220kv。
（√）二．填空题1．通常把发电、输电、变电、配电、（用电）装置的完整工作系统称为电力系统。
2．通常把发电、输电、（变电）、配电、用电装置的完整工作系统称为电力系统。
3．通常把发电、（输电）、变电、配电、用电装置的完整工作系统称为电力系统。
4．我国电气化铁道牵引变电所由国家（区域）电网供电。
5．电气化铁路的主要组成特征包括：（牵引供电系统），电力机车，供电段和电力机务段等。
6．电气化铁路的主要组成特征包括：牵引供电系统，（电力机车），供电段和电力机务段等。
7．电气化铁路的主要组成特征包括：牵引供电系统，电力机车，（供电段）和电力机务段等。
三．选择题1．我国电气化铁道牵引变电所由国家（ B ）电网供电。
A．超高压电网 B．区域电网C．地方电网D．以上答案都不对。
2．牵引网包括：（ B ）馈电线、轨道、地、回流线。
B．馈电线、接触网、轨道、地、回流线。
A．馈电线、接触网、轨道、回流线。
以上答案都不对。
四. 简答题1.请简述电气化铁路的优越性●重载、高速、运输能力大；●节约能源，综合利用能源；●经济效益高；●绿色环保，劳动条件好；●有利于铁路沿线实现电气化。
2.请简述电气化铁路存在的问题●造成电力网的负序电流和负序电压，产生高次谐波及功率因数低等；●一次投资大；●对通信线路有干扰；●接触网检修需要开“天窗”。
3.请简述电气化铁道牵引供电系统的基本要求电气化铁道供电系统基本要求是：(1)保证向电气化铁路安全、可靠、不间断地供电;(2)提高供电质量,保证必须的电压水平;(3)提高功率因数,减少电能损失,降低工程投资和运营费用;(4)尽量减少单相牵引负荷在电力系统中引起的负序电流、负序电压和高次谐波的影响; (5)尽量减小对邻近的通信线路的干扰影响。
牵引供电系统张福生复习参考题答案一、选择题1、城铁供电系统电压等级中，安全照明电源电压等级为（A ）A、交流36VB、直流36VC、直流12VD、交流11V2、城铁作为城市电网用户，属于（C）A、三级负荷B、二级负荷C、一级负荷3、目前生产的电气设备在规定其额定电流时，通常取周围环境最高温度为（B）℃。
A、45 B、4 C、38 D、354、电力系统中发生各种短路的概率不同，发生概率最多的是（C）A、三相短路B、两相短路C、单相接地短路5、用作计量性测量的表计，其精确度要求一般不低于（A）A、．5级B、级C、级6、由于合闸电流较大，因此电磁操动机构合闸回路必须采用（A）A、合闸接触器B、按钮C、继电器7、牵引变电所高压开关控制方式，按执行地点不同，不包括的控制方式（C）A、就地控制B、距离控制C、手动控制8、（B）电力牵引仅用于城市轨道交通运输系统和工矿运输系统。
A、工频单相交流制B、直流制C、低频单相交流制9、雷电的危害中，会在雷击点及其连接的金属部分产生很高的接触电压造成触电危险属于（A）破坏作用。
A、电性质B、热性质C、机械性质10、当多根接地体相互接近时，入地电流的流散将相互排挤，这种影响入地电流的流散作用，称为（C ）。
A、流散效应B、集肤效应C、屏蔽效应11、城铁供电系统电压等级中，接触网（轨）电源电压等级为（B ）A、交流75V或15VB、直流75V或15VC、直流22VD、交流1kV12、电气化铁路的牵引供电系统，属于（C）A、三级负荷B、二级负荷C、一级负荷13、我国电气化铁路采用（A）电力牵引。
A、工频单相交流制B、直流制C、低频单相交流制14、电力系统中发生各种短路的概率不同，发生概率最低的是（A）A、三相短路B、两相短路C、单相接地短路15、对电气化铁路牵引供电系统这类负荷，必须由（A）供电。
A、两路以上的独立电源B、双回路C、无特殊要求豆丁16、关于我国牵引网说法正确的是（A ）。
铁道牵引变电值班员（初级）（强化练习）1、填空题高压断路器能根据需要，将电器设备或线路投入（或退出）运行，能在某些电气设备或线路发生故障，将（）从电网中快速切除保证电网（）的正常运行。
正确答案：故障部（江南博哥）分；无故障部分2、填空题变压器送电操作时，应先合上（）侧断路器，后合上（）侧断路器。
正确答案：电源；负荷3、单选油浸风冷式电力变压器，当温度达到（）时，应启动风扇。
A.50℃B.55℃C.60℃D.85℃正确答案：B4、填空题在中性点直接接地的电力网中，对于（）不接地的变压器应在中性点装设（）。
正确答案：中性点；避雷器5、填空题在阻容感串联电路中，若总电压超前电流，我们称这种（）为（）电路。
正确答案：电路；感性6、填空题断路的固有合闸时间是指（）起到（）止的一段时间。
正确答案：合闸线圈带电；动静触头接触7、填空题稳压二极管可以在电源（）上起到稳压和（）的作用，如同负载电源上的一个并联电阻。
正确答案：电压；均压8、填空题电流互感器准确等级表示在规定的（）变化范围内，一次电流为额定值时的（）的百分值。
正确答案：二次负荷；最大允许电流误差9、填空题隔离开关因波形有专用的（）装置，故有能用来（）负荷电流与短路电流。
正确答案：灭弧；接通和切断10、填空题差动保护的缺点是对变压器内部不（）的（）短路故障反映不够（）。
正确答案：严重；匝间；灵敏11、填空题室内母线涂相色漆水后有利于（）和（）。
正确答案：识别相位；散热12、填空题变电所事故照明必须是独立（），与常用（）不能混。
正确答案：电源；照明13、填空题直流电压监察装置由一个（）继电器和一个（）继电器组成，•通常前者的动作电压整定为（）后者的动作电压整定为（）。
正确答案：过电压；低电压；1.25UN；0.75UN14、填空题用兆欧表测量高压设备绝缘，应由两人担任；测量用的导线应使用（），其端部分应（）。
正确答案：绝缘导线；有绝缘套15、填空题（）在高压导线中，越接近导线的表面，密度（），这种现象称为集肤效应。
铁道牵引变电值班员题库考点（强化练习）1、填空题根据保护工作原理，电流保护又可分为（）过流保护、（）过流保护及无时限电流速断保护。
正确答案：定时限；反时限2、单选负荷取星形连接还是三角形连接是根据（江南博哥）（）确定A、电源的接法B、电源的额定电压C、负荷所需电流大小D、电源电压的大小，负荷额定电压的大小正确答案：D3、单选在作业中断期间，未征得（）同意，作业组成员不得擅自进入作业地点。
A、工作领导人B、发票人C、值守人员正确答案：A4、填空题当进行需撤出接地线的作业时，必须设专人监护，其安全等级：作业人员不低于（），监护人不低于（）。
正确答案：二级；三级5、填空题每（）测量一次蓄电池的绝缘电阻。
蓄电池电压为110V时，其绝缘电阻值不小于（）MΩ。
正确答案：半年；0.1MΩ6、单选变电应急处理的指挥人：电调：值班调度员变电所现场（）A、所长B、值班员C、安全员正确答案：A7、填空题牵引变电所运行中，主要电气设备的实际小修周期允许较规定周期伸缩（）。
正确答案：10%8、单选在作业范围内的地面作业人员也必须（）。
A、戴好安全帽B、系好安全带C、穿好绝缘鞋正确答案：A9、单选在回流线上带电作业时，要填写第三种工作票，严禁1人单独作业，作业人员的安全等级不得低于（）A.二级B.三级C.四级正确答案：B10、单选工作票签发人签发工作票时应做到（）配备的工作领导人和作业组成员的人数和条件符合规定。
A、所安排的作业项目是必要和可能的。
所采取的安全措施是正确和完备的。
B、所检修的设备都是停电的C、所安排的作业项目是必要和可能的，所检修的设备都是停电的。
正确答案：A11、单选切换27.5KV电压互感器转换小开关时，时间不能过长，一般应控制在（）A.1秒B.2秒C.3秒正确答案：B12、填空题在电力系统中，发生不对称的接地故障或有单相接地故障时，则产生系统对地的（）。
正确答案：零序电压13、填空题馈线保护装置由（）元件、（）元件、一次重合闸元件等组成。
第一章供变电系统概述一．判断题1．电力系统中的用户，按其对供电连续性的要求不同，一般分为五级。
（× ）2．我国电气化铁道牵引变电所由国家地方电网供电。
（× ）3．电力牵引负荷是电力系统中的一级负荷，牵引变电所都设独立的双回路电源供电，以保证供电的可靠性。
（√）4．电气化铁道牵引供电系统也称为电气化铁道供电系统。
（× ）5．接触网额定电压为27.5 kV。
（×）6．回流线是与接触网同杆并列架设的、将轨道中的牵引负荷电流回输到牵引变电所的架空导线。
（√）二．填空题1．把发电、输电、变电、配电、用电装置的完整工作系统称为（电力系统）。
2．把发电、输电、（变电）、配电、用电装置的完整工作系统称为电力系统。
3．把发电、输电、变电、（配电）、用电装置的完整工作系统称为电力系统。
4．用电能作为铁路运输动力能源的牵引方式叫（电力牵引）。
电气化铁路的牵引动力是电力机车。
5．用电能作为铁路运输动力能源的牵引方式叫电力牵引。
电气化铁路的（牵引动力）是电力机车。
6．在电气化铁路沿线所设置的一套完善，能（不间断地）向电力机车提供电能的电气设备工作系统称为电气化铁道牵引供电系统。
7．在电气化铁路沿线所设置的一套完善，能不间断地向电力机车提供电能的电气设备工作系统称为电气化铁道牵引（供电系统）。
8．国家电网向牵引变电所输电的专用（高压输电线）和电气化铁道牵引供电系统的总和称为电气化铁道供电系统。
9．国家电网向牵引变电所输电的专用高压输电线和电气化铁道牵引供电系统的总和称为电气化（铁道供电系统）。
10．牵引变电所的功能是将（ 110kV 或220kV ）三相交流电变换成 27.5（或 55）kV单相交流电，并供电给牵引网和电力机车。
11．牵引变电所的功能：牵引变电所的功能是将110kV 或220kV三相交流电变换成( 27.5（或 55）kV )单相交流电，并供电给牵引网和电力机车。
12．牵引变电所的功能是将110kV 或220kV三相交流电变换成 27.5（或 55）kV（单相）交流电，并供电给牵引网和电力机车。
13．牵引变电所主要由（牵引变压器）和相应的配电装置构成。
14．牵引变电所主要由牵引变压器和相应的（配电装置）构成。
15．馈电线是联接牵引变电所和（接触网）的导线。
它把牵引变电所变换完备的牵引用电能输送给接触网。
16．馈电线是联接牵引变电所和接触网的导线。
它把牵引变电所变换完备的牵引用电能输送给（接触网）。
17．电力牵引负荷是电力系统中的（一级负荷），牵引变电所都设独立的双回路电源供电，以保证供电的可靠性。
18．电力牵引负荷是电力系统中的一级负荷，牵引变电所都设独立的（双回路电源）供电，以保证供电的可靠性。
三．选择题1．国家区域电网的电压为：（ B ）A．330kv—500kv B. 110kv—220kv 35kv—110kv D.以上答案都不对。
2．我国目前所规定的35kv以上用户的电压容许变化范围为：（ B ）A．士10％。
B. 士5％。
士7％。
D.以上答案都不对。
3．频率的偏差会影响电力用户的正常工作。
我国技术标准规定频率的允许变化偏差为：（ C ）A．士2.5Hz。
B. 士.05Hz。
士0.5Hz。
D.以上答案都不对。
4．牵引变电所的功能是将110kV 或220kV三相交流电变换成（ A ），并供电给牵引网和电力机车。
A．27.5（或55）kV单相交流电 B. 27.5（或55）kV三相交流电25kV单相交流电 D.以上答案都不对。
四. 简答题1.请简述分区亭的基本概念（什么是分区亭）在电气化铁道上，为了提高运行的可靠性，增加供电工作的灵活性，在相邻两变电所供电的相邻两供电分区的分界处常用分相绝缘器断开。
若在断开处设置开关设备和相应的配电装置，则组成分区亭。
2.请简述复线分区亭的功能①使同一供电分区的上、下接触网并联工作或单独（分开）工作，当并联工作时，分区亭内的断路器闭合以提高接触网的末端电压；单独工作时，断路器打开。
②单边供电的同一供电分区上、下行接触网（并联工作）内发生短路事故时，由牵引变电所中的馈线断路器和分区亭中的断路器配合动作，切除事故区段，缩小事故范围。
非事故区段仍可照常工作。
③当某牵引变电所全所停电时，可闭合分区亭中分相绝缘器并联的隔离开关（或断路器），由相邻牵引变电所向停电牵引变电所的供电分区临时越区供电。
3请简述电力系统中用电用户的等级（共分几级及各级的特点）（1）一级负荷：重要负荷，这类负荷的供电中断将给国计民生造成重大损失。
故一级负荷要求有独立的双回路电源供电。
（2）二级负荷：一般负荷，这类负荷的供电中断将给国计民生造成较大损失。
这类负荷是否设备用电源，视具体条件而定。
一般情况下应保证供电。
（3）三级负荷：次要负荷，不属于一、二级负荷的用户。
如附属性质的企业、车间；非生产性用户等，一般只设一回电源供电。
第二章高压电气主接线及高压配电装置一. 判断题1．开闭所进行电压变换，起扩大馈线回路数的作用，相当于配电所。
（×）2．开闭所不进行电压变换，只起扩大馈线回路数的作用，相当于配电所。
（√）3．开闭所将长供电臂分段，事故时缩小事故范围，提高供电可靠性。
（√）4．表明一次电气设备相互连接关系和工作原理的电气接线图，称为主接线图。
（）5．隔离开关与断路器串联时，隔离开关应先合后分。
（√）6．隔离开关与断路器串联时，隔离开关应先分后合。
（× ）7．隔离开关与断路器并联时，隔离开关应先分后合。
（√）8．隔离开关与断路器并联时，隔离开关应先合后分。
（×）9．回流线是与接触网同杆并列架设的、将轨道中的牵引负荷电流回输到牵引变电所的架空导线。
（√）10.牵引负荷是国家电力系统的一级负荷，它应有独立的双回路电源供电。
（√）11.中心变电所的特点是：它有4路或有4路以上进线并有系统功率穿越。
（√）12.中心变电所的特点是：它有4路或有4路以上进线但没有系统功率穿越。
（×）13.中心变电所的特点是：它有2路或有2路以上进线并有系统功率穿越。
（×）14．通过式变电所的特点是：它有两路进线并有系统功率穿越。
（√）15．通过式变电所的特点是：它有两路进线但没有系统功率穿越。
（×）16．通过式变电所的特点是：它有4路进线并有系统功率穿越。
（×）17．分接式变电所的特点是：它有两路进线并有系统功率穿越。
（×）18．分接式变电所的特点是：它有两路进线，无系统功率穿越。
（√）19．分接式变电所的特点是：它有3路进线，无系统功率穿越。
（×）20．通过式牵引变电所 110 kV （220kV）侧一般采用桥式接线。
（√）21．通过式牵引变电所 110 kV （220kV）侧一般采用分支接线。
（×）22．分接式牵引变电所采用线路分支接线。
（√）23．分接式牵引变电所采用线路桥式接线。
（×）24.牵引变电所的电源回路和用电回路都通过隔离开关、断路器接在同一套母线上，则构成单母线接线。
（√）25.单母线接线的特点之一是：断路器套数等于母线上所接的回路数。
（√）26. (27.5 kV侧55 kV侧)电气主接线是指变电所、开闭所、分区亭、自耦变压器所内27.5 kV（或 5 5 kV）电路的接线。
（√）27.馈线断路器 100％备用的接线是每两条馈线设一台备用断路器，通过隔离开关的转换，备用断路器可代替任一馈线断路器工作。
（×）28.开闭所一般设一路电源进线。
由于开闭所多设在枢纽站，故单线区段，开闭所由相邻两供电分区的接触网供电。
（×）29.闭所多设在枢纽站，故单线区段，开闭所由相邻两供电分区的接触网供电。
（√）30．中心牵引变电所经常采用单母线接线主接线。
（√）31.按主接线图，由开关设备、保护电器、测量电器、母线和必要的辅助设备。
辅助电工建筑物组成的，用以接受和分配电能的装置称为高压配电装置。
( √ )32.主接线中的电气设备安装在房屋内，则构成屋外配电装置。
（×）33.安装在封闭式或敞开式的柜中组成的开关柜和配电盘也属于屋内配电装置。
（√）34.屋内配电装置的电压等级一般在35 kV以上。
（×）35．主接线中的电气设备若布置在露天场地，则构成屋外配电装置。
（√）36.屋外配电装置的电压等级一般在35 kV及以上。
（√）37．配电装置的平面布置图是按比例画出，用以反映配电装置的结构尺寸、设备内容及电气设备的连接关系、布置状况。
（√）38．配电装置的配置图是按比例画出，用以反映配电装置的结构尺寸、设备内容及电气设备的连接关系、布置状况。
（×）39．配电装置的平面布置图：把屋内进出线、断路器、避雷器、变压器等电气设备合理分配于各配电间隔中，并标出导线和电器在各间隔中的轮廓和连接关系。
它不要求按比例绘制。
（√）40．配电装置的断面图要求按比例绘制。
（√）41．配电装置的断面图不要求按比例绘制。
（×）42．27.5 kV屋内配电装置与普通三相电力屋内配电置的结构相同。
（×）二．填空题1. 牵引变电所（的电气主接线）是由隔离开关，避雷器，断路器，主变压器，母线。
电缆等高压一次电气设备，按一定顺序连接的用于表示接受和分配电能的电路。
2. 牵引变电所的电气主接线是由隔离开关，避雷器，断路器，主变压器，母线。
电缆等高压一次电气设备，按一定顺序连接的用于表示接受和（分配）电能的电路。
3. 牵引变电所的电气主接线是由隔离开关，避雷器，断路器，主变压器，母线。
电缆等高压一次电气设备，按一定顺序连接的用于表示接受和分配电能的（电路）。
4. 牵引变电所的电气主接线是由隔离开关，避雷器，断路器，主变压器，母线。
电缆等高压一次电气设备，按一定顺序连接的用于表示（接受）和分配电能的电路。
5．牵引变电所的电气主接线反映了牵引变电所的基本（结构）和性能，在运行中表明电能的输送和分配关系、一次设备的运行方式，成为实际运行操作的依据。
6．牵引变电所的电气主接线反映了牵引变电所的基本结构和性能，在运行中表明电能的（输送）和分配关系、一次设备的运行方式，成为实际运行操作的依据。
7．牵引变电所的电气主接线反映了牵引变电所的基本结构和性能，在运行中表明电能的输送和分配关系、一次设备的（运行）方式，成为实际运行操作的依据。
8．表明一次电气设备相互连接关系和工作原理的电气接线图，称为（主接线图）。
主接线一般用单线图表示。
9．表明一次电气设备相互连接关系和（工作原理）的电气接线图，称为主接线图。
主接线一般用单线图表示。
10．表明（一次电气）设备相互连接关系和工作原理的电气接线图，称为主接线图。
主接线一般用单线图表示。
