尺寸链计算及公差分析(简体)

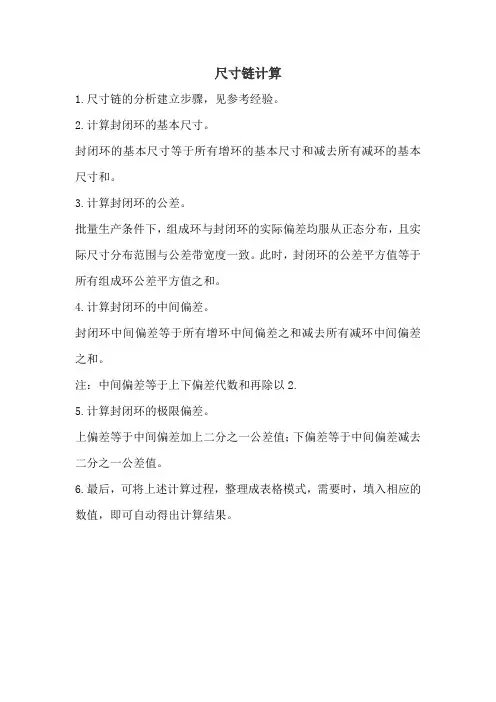

尺寸链计算
1.尺寸链的分析建立步骤，见参考经验。

2.计算封闭环的基本尺寸。

封闭环的基本尺寸等于所有增环的基本尺寸和减去所有减环的基本尺寸和。

3.计算封闭环的公差。

批量生产条件下，组成环与封闭环的实际偏差均服从正态分布，且实际尺寸分布范围与公差带宽度一致。

此时，封闭环的公差平方值等于所有组成环公差平方值之和。

4.计算封闭环的中间偏差。

封闭环中间偏差等于所有增环中间偏差之和减去所有减环中间偏差之和。

注：中间偏差等于上下偏差代数和再除以2.
5.计算封闭环的极限偏差。

上偏差等于中间偏差加上二分之一公差值；下偏差等于中间偏差减去二分之一公差值。

6.最后，可将上述计算过程，整理成表格模式，需要时，填入相应的数值，即可自动得出计算结果。

尺寸链计算（带实例）尺寸链的计算一、尺寸链的基本术语：1.尺寸链——在机器装配或零件加工过程中，由相互连接的尺寸形成封闭的尺寸组，称为尺寸链。

如下图间隙A0与其它五个尺寸连接成的封闭尺寸组，形成尺寸链。

2.环——列入尺寸链中的每一个尺寸称为环。

如上图中的A0、A1、A2、A3、A4、A5都是环。

长度环用大写斜体拉丁字母A，B，C……表示；角度环用小写斜体希腊字母α，β等表示。

3.封闭环——尺寸链中在装配过程或加工过程后自然形成的一环，称为封闭环。

如上图中A0。

封闭环的下角标“0”表示。

4.组成环——尺寸链中对封闭环有影响的全部环，称为组成环。

如上图中A1、A2、A3、A4、A5。

组成环的下角标用阿拉伯数字表示。

5.增环——尺寸链中某一类组成环，由于该类组成环的变动引起封闭环同向变动，该组成环为增环。

如上图中的A3。

6.减环——尺寸链中某一类组成环，由于该类组成环的变动引起封闭环的反向变动，该类组成环为减环。

如上图中的A1、A2、A4、A5。

7.补偿环——尺寸链中预先选定某一组成环，可以通过改变其大小或位置，使封闭环达到规定的要求，该组成环为补偿环。

如下图中的L2。

二、尺寸链的形成为分析与计算尺寸链的方便，通常按尺寸链的几何特征，功能要求，误差性质及环的相互关系与相互位置等不同观点，对尺寸链加以分类，得出尺寸链的不同形式。

1.长度尺寸链与角度尺寸链①长度尺寸链——全部环为长度尺寸的尺寸链，如图1②角度尺寸链——全部环为角度尺寸的尺寸链，如图32.装配尺寸链，零件尺寸链与工艺尺寸链①装配尺寸链——全部组成环为不同零件设计尺寸所形成的尺寸链，如图4②零件尺寸链——全部组成环为同一零件设计尺寸所形成的尺寸链，如图5③工艺尺寸链——全部组成环为同一零件工艺尺寸所形成的尺寸链，如图6。

工艺尺寸指工艺尺寸，定位尺寸与基准尺寸等。

装配尺寸链与零件尺寸链统称为设计尺寸链。

3.基本尺寸链与派生尺寸链①基本尺寸链——全部组成环皆直接影响封闭环的尺寸链，如图7中尺寸链β。

尺寸链公差计算案例摘要：一、引言二、尺寸链公差计算方法1.尺寸链概念2.尺寸链公差计算公式3.尺寸链公差计算实例三、尺寸链公差在工程中的应用1.零件加工中的应用2.产品设计中的应用四、总结正文：一、引言在机械制造领域，尺寸链公差计算是一项基础且重要的工作。

尺寸链是由一系列相互关联的尺寸组成的，它们在加工和装配过程中相互影响。

为了保证产品的质量和性能，掌握尺寸链公差的计算方法至关重要。

本文将详细介绍尺寸链公差的计算方法及其在工程中的应用。

二、尺寸链公差计算方法1.尺寸链概念尺寸链是指在零件加工和装配过程中，由一系列相互关联的尺寸组成的链式结构。

这些尺寸之间存在一定的相对位置关系，并相互影响。

尺寸链的公差是指各个尺寸之间的允许偏差范围。

2.尺寸链公差计算公式尺寸链公差计算公式为：T=max(Δi)+min(Δj)其中，T表示尺寸链的公差，Δi表示第i个尺寸的允许偏差，Δj表示第j 个尺寸的允许偏差。

3.尺寸链公差计算实例以一个简单的尺寸链为例，假设有一个零件的尺寸分别为A、B、C，它们的允许偏差分别为±0.1mm、±0.2mm、±0.3mm。

根据公式，可以计算出尺寸链的公差为：T=max(ΔA, ΔB, ΔC)+min(ΔA, ΔB,ΔC)=0.3mm+0.1mm=0.4mm。

三、尺寸链公差在工程中的应用1.零件加工中的应用在零件加工过程中，尺寸链公差计算有助于确定加工工艺和检验标准。

根据尺寸链公差，加工人员可以合理选择加工设备和工艺参数，以确保零件加工质量。

2.产品设计中的应用在产品设计阶段，尺寸链公差计算有助于优化设计方案，提高产品的可靠性和性能。

设计人员可以根据尺寸链公差，合理设置产品的尺寸参数，使其在满足功能要求的同时，具有良好的制造性和装配性。

四、总结尺寸链公差计算在机械制造领域具有重要的意义。

掌握尺寸链公差的计算方法，有助于保证产品的质量和性能，提高制造过程的效率。

尺寸链计算与公差分析培训时间2014年6月26-27日北京培训费用3200/人课程对象本课程适用于制造业总工程师、生产总监、技术总监、研发部经理、技术部经理、研发工程师、设计工程师、工艺工程师、质量工程师等。

课程说明产品制造与检测依赖合理的尺寸和公差，合理的尺寸公差不仅能满足产品的使用要求和功能，更能决定产品的可制造性，也就决定了产品的制造成本，本课程通过对尺寸链计算的方法鱼公差分配的原则等的介绍，帮助学员达成以下目的：●了解尺寸的术语和要求●了解尺寸链的构成●掌握尺寸链的计算方法●掌握尺寸公差分析原则与方法●通过实例，掌握尺寸链计算和公差分配课程内容一、尺寸与公差介绍1、产品的尺寸公差要求2、尺寸链概述3、尺寸公差概念二、尺寸链定义与组成1、尺寸链分类2、尺寸链构成-环3、封闭环4、组成环5、增环6、减环三、尺寸链计算方法-极值法1、尺寸链的基本尺寸计算2、尺寸链的极限尺寸计算3、尺寸链的公差计算4、尺寸链校核计算5、练习四、尺寸链计算方法-概率法（统计法）1、概率法原理2、概率法计算中间偏差3、计算极限偏差4、计算尺寸公差5、尺寸链校核计算6、练习五、公差分析与分配1、公差分析原理2、公差分配方法3、等公差法4、等公差等级法5、公差计算与分配实例六、课程总结七、Q&A讲师介绍朱永刚老师★高级咨询师/高级讲师★敏捷研发与制造专家★设备管理专家★可靠性管理专家★注册项目管理师★多年航空航天企业及大型制造业工作经历，历任工艺技术部经理、设备管理部门经理、项目管理经理、工厂设计专家、总经理等职务。

★航空专业教育背景及十多年的航空和机加行业工作经历，曾亲身参与产品设计、模具设计、工装夹具设计、工艺开发等工作，对于航空器、汽车、纺织机械等设计开发经验丰富。

★全面、专业的设备管理经验，除了帮助客户建立设备管理体系，更帮助客户从可靠性的层面提升设备管理的专业知识。

★服务范围涉及航空航天、石油化工、机械制造、汽车、电力能源、电子电器等行业。

尺寸链公差计算案例
假设我们要计算一条尺寸链的公差，该尺寸链包含4个零件距离，它们是A、B、C和D。

首先，我们需要明确每个零件的尺寸和公差。

假设A的尺寸
为10mm，公差为±0.1mm；B的尺寸为15mm，公差为
±0.2mm；C的尺寸为20mm，公差为±0.3mm；D的尺寸为
25mm，公差为±0.1mm。

接下来，我们需要计算每个零件的尺寸范围。

对于A零件来说，其下限是10 - 0.1 = 9.9mm，上限是10 + 0.1 = 10.1mm。

同样地，B的下限是15 - 0.2 = 14.8mm，上限是15 + 0.2 =
15.2mm；C的下限是20 - 0.3 = 19.7mm，上限是20 + 0.3 = 20.3mm；D的下限是25 - 0.1 = 24.9mm，上限是25 + 0.1 = 25.1mm。

然后，我们可以计算尺寸链整体的下限和上限。

下限是各个零件下限之和，即9.9 + 14.8 + 19.7 + 24.9 = 69.3mm；上限是各
个零件上限之和，即10.1 + 15.2 + 20.3 + 25.1 = 70.7mm。

最后，我们可以得到尺寸链的公差范围。

公差是上限减去下限，即70.7 - 69.3 = 1.4mm。

因此，该尺寸链的公差为±1.4mm。

这只是一个简单的尺寸链公差计算案例，实际情况可能更加复杂，需要考虑更多的零件和更多的尺寸限制。

尺寸链计算及公差分析简体一、尺寸链计算1.起始尺寸链：起始尺寸链是从产品装配的第一个操作开始的尺寸链关系。

起始尺寸链通常是由产品的主要定位和安装特征决定的。

2.传递尺寸链：传递尺寸链是在装配过程中零件之间传递尺寸关系的链条。

传递尺寸链可以通过装配顺序和功能要求来确定。

3.终止尺寸链：终止尺寸链是指产品装配的最后一个操作的尺寸链关系。

终止尺寸链通常是与产品的最终功能和外观要求相关的。

在进行尺寸链计算时，需要结合产品的功能要求和装配工艺要求，综合考虑零件之间的尺寸关系。

对于复杂的产品，可以采用图纸、CAD软件以及装配工艺规程等辅助工具进行计算。

二、公差分析公差分析是指确定产品各个零件的公差大小及零件之间的公差相互关系，以保证产品在装配过程中的功能要求和质量要求。

公差分析通常包括以下几个步骤：1.定义公差：根据产品的功能要求和质量要求，确定零件的公差。

公差可以分为两种类型：尺寸公差和形位公差。

尺寸公差是指零件的尺寸允许偏差的范围，包括上偏差和下偏差。

形位公差是指零件的形状和位置允许偏差的范围，包括平行度、圆度、垂直度等。

2.公差链分析：根据产品的装配要求和功能要求，确定零件之间的公差相互关系。

公差链分析可以通过数学模型和软件工具进行。

公差链分析的目的是找出公差传递路径和公差传递条件，以保证产品装配后的功能要求和质量要求。

3.公差配对：在确定了零件的公差和公差链关系后，需要进行公差配对。

公差配对是将合适的公差分配给零件，使得整体装配后的公差满足要求。

公差配对可以通过数学模型、统计方法和试装验证等方式进行。

4.公差控制：在产品设计阶段，需要控制公差的大小和分布。

公差控制是指通过调整零件的尺寸和形位公差，以满足产品的功能和质量要求。

公差控制可以通过优化设计、选择合适的加工工艺和装配工艺等方式进行。
