行扫描电路故障的五种检查与判断方法一、行激励管和行输出管的发射结电压及集电极直流电压测量法通过测量行输出管集电极电压,可判断行输出级是否存在直流短路;电压正常则表明不存在直流短路,但不能据此肯定输出级不存在开路故障。
通过测量行输出管发射结电压可判断故障在行输出级或在其前的电路。
这个发射结电压通常为正负0.25V以内的正偏或反偏,这与行推动变压器的激励方式和脉冲强弱有关。
如果发射结电压正常,说明行输出管以前的电路基本正常;如果发射结无电压,说明行推动级未提供激励脉冲或行管发射结击穿。
行激励管正常工作时,发射结偏压为0.4V。
偏压正常说明行振荡电路输出正常的行频脉冲;偏压大小或无偏压说明行振荡电路工作异常或行激励管发射结击穿;偏压超过0.75V则使激励管饱和导通,会使其集电极电压力0,此也为行振荡电路工作异常。
二、行推动空压器初级短路法若行输出管集电极电压明显低于正常值,可通过短路行推动变压器初级绕组来判断行输出级存在直流短路还是交流短路。
短路后行管基极无输入脉冲,行管不工作于脉冲状态。
因此,如果短路后行管集电极电压恢复正常,便说明行输出级存在交流短路,常见故障是行偏转线圈局部短路、行输出变压器内部匝间短路或其负载短路。
若短路后行管集电极电压仍然偏低,便说明行输出级存在直流短路,常见故障为行管ce极间漏电、阻尼二极管不良或逆程电容漏电。
请注意,这种方法对某些彩电不适用。
例如,某些彩电采用锁频式开关电源,由行逆程脉冲去同步开关电源,在行电路不工作时,开关电源的输出电压会下降。
如果缺少这方面的经验,会误认为行输出级存在直流短路:又如,某些自激式开关电源如三洋83P机心和福日F91PP TDA两片机的电源的主输出电压,在行输出级不工作时会因为负载减轻而上升到143V和130V,可能会引发不应有的故障。
三、行推动管基极信号注入法当开机后保护电路立即动作而难以判断行频是否偏低或逆程电容是否容量减少时,可以断开彩电的行扫描保护电路,同时在行管集电极上接一个0.5A的保险丝;然后找一台正常的黑白电视机,用导线把两台电视机的地连接起来,焊开两电视机的推动管基极,将输往黑白机推动管基极的行频脉冲连接到彩电的推动管基极;如果彩电采用热底板,则必须用一台隔离变压器给彩电提供交流输入电源。
场扫描电路的检修与技巧场扫描电路中常见的击穿的元件有;场输出集成电路工作电压或OTL中点输出端与地引脚之间击穿,也是水平一条直线与无光栅的最常见元件。
场扫描电路中最常见接触不良的元件有;场幅度与线性电位器。
场幅度电位器接触不良是造成场幅度小或大的最常见原因,场线性电位器接触不良是造成场线性差的最常见原因。
场扫描电路中最常见性能变差的元件有:场输出级电源电路的升压电容`升压二极管的性能变差是造成光栅上部有几根回扫线或顶部白并有压缩的最常见原因。
1 场扫描电路引起的故障现象(1)场振荡`锯齿波形成`场激励`场输出`场偏转`+12V工作电源引入电路等任何一个电路不工作均会引起水平一条线。
(2)场激励不足`场输出放大倍数不够`场负反馈加深均引起垂直幅度不够。
(3)场线性电路异常引起垂直线性不良。
(4)场输出泵电源电路异常引起光栅顶部有回扫线,同时伴有无字符显示现象。
(5)场偏转线圈上并联的阻尼电阻阻值变大或开路,引起的光栅上满屏白色横线干扰。
(6)场频调节`丁时元件参数变化或扫描制式切换电压不对引起场不同步。
(7)场输出IC击穿或场输出不工作造成的无光栅`无图象`无字符。
(8)场同步输出短路会造成水平一条亮线。
(9)复合同步信号输出端短路造成的无亮度`有字符。
(10)复合同步电路有问题造成的场不同步或同步不良。
2 场扫描电路正常工作因素(1)复合同步分离电路,也会影响行不同步,能使场不同步或同步不良。
(2)+12V脉宽调制电路,IC内部不工作会导致水平一条亮线,如脉宽电压不够会造成场副度不够。
(3)+24~+56V工作电压,引起故障水平一条亮线。

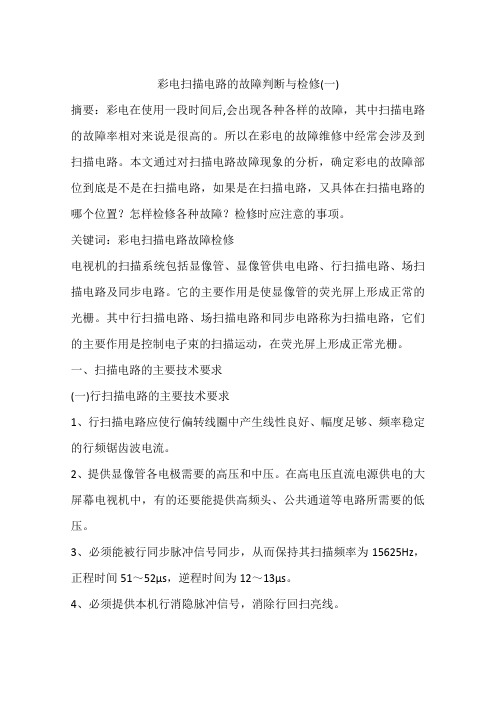

彩电扫描电路的故障判断与检修(一)摘要:彩电在使用一段时间后,会出现各种各样的故障,其中扫描电路的故障率相对来说是很高的。
所以在彩电的故障维修中经常会涉及到扫描电路。
本文通过对扫描电路故障现象的分析,确定彩电的故障部位到底是不是在扫描电路,如果是在扫描电路,又具体在扫描电路的哪个位置?怎样检修各种故障?检修时应注意的事项。
关键词:彩电扫描电路故障检修电视机的扫描系统包括显像管、显像管供电电路、行扫描电路、场扫描电路及同步电路。
它的主要作用是使显像管的荧光屏上形成正常的光栅。
其中行扫描电路、场扫描电路和同步电路称为扫描电路,它们的主要作用是控制电子束的扫描运动,在荧光屏上形成正常光栅。
一、扫描电路的主要技术要求(一)行扫描电路的主要技术要求1、行扫描电路应使行偏转线圈中产生线性良好、幅度足够、频率稳定的行频锯齿波电流。
2、提供显像管各电极需要的高压和中压。
在高电压直流电源供电的大屏幕电视机中,有的还要能提供高频头、公共通道等电路所需要的低压。
3、必须能被行同步脉冲信号同步,从而保持其扫描频率为15625Hz,正程时间51~52μs,逆程时间为12~13μs。
4、必须提供本机行消隐脉冲信号,消除行回扫亮线。
5、必须提供AFC电路所需的比较锯齿波信号,使AFC电路能输出控制电压。
当行扫描电路中的某一部分电路出现故障,而使以上技术要求中的一项或几项不能达到要求时,电视机会出现完全无光(甚至无声)、光栅水平幅度不够、图像不稳或水平方向线性不良等故障现象。
(二)场扫描电路的主要技术要求1、场扫描电路应能向场偏转线圈提供线性良好、幅度足够的场频锯齿波电流使电子束能进行竖直方向上的正常扫描,从而保证荧光屏上的光栅垂直幅度足够大,线性良好。
2、为了获得稳定的图像,场振荡器应能被场同步信号同步,保证场扫描频率为50Hz,正程时间为19ms,逆程时间为1ms。
3、当电源电压、环境温度发生变化时,场扫描的频率、幅度和线性均不应发生变化。
课题行、场扫描电路常见故障及检修教学课时:8课时(本案只为前2个课时)教学重点:使学生熟悉扫描电路的常见故障和检修方法。
教学难点:1.行、场扫描电路结构的相似性与部分常见故障的不一致(一条亮线;无光栅有伴音)。
2.开机烧行管故障的检修。
教学方法:讲授、演示、问答、启发、实验、观察、比较、归纳法等教学方法。
教具:万用表、电烙铁、彩色电视机教学过程:(1) 引导:(问答法)10分钟(媒体展示方框图、电原理图)场扫描电路组成方框图通过行、场扫描电路方框图及电原理图,复习已经学过的行、场扫描电路的功能、各单元电路的作用及电路。
(2)新课:(1)常见故障1.水平一条亮线、垂直一条亮线(板书)2.无光栅、有伴音(板书)演示(10分钟)(2).实验(板书)实验前先给学生强调实验中注意的安全问题。
1.数据记录(板书)实验:学生通过测量行、场扫描电路正常时关键点的直流电压;用dB法记录行、场扫描电路关键点的dB值,记录相关数据。
(15分钟)2.模拟点(板书)给出模拟点,学生模拟上述故障现象并记录关键点直流电压及行、场扫描关键点的dB值,并记录相应的故障现象和数据;和正常时比较。
(45分钟)(3)结论:(板书)(8分钟)(教师引导学生得出以下结论)①检修思路:水平一条亮线(有亮线说明电源、行扫描基本正常,查场扫描各级及场偏转线圈)。
垂直一条亮线(有亮线说明电源、行、场扫描基本正常,查行偏转支路和行偏转线圈。
)无光栅,有伴音(根据开关电源的具体情况,有伴音说明电源、公共通道等电路基本正常,查行扫描电路或显像管及其附属电路)①场扫描任何一级电路或场偏转故障均会产生水平一条亮线。
②只有行偏转支路或行偏转故障,才会出现垂直一条亮线。
③行振,行推,行输出任何一级故障产生的都是无光栅,有伴音(注:显像管及其附属电路故障也会产生此故障现象)。
(4)作业:①填写实验报告;②预习下节课内容(2分钟)。
课题成员:组长:李朝荣(广西水产畜牧学校)组员:李天贤(百色平果中职校)组员:曾浩(贵州省贸经学校)组员:庞书胜(海口市高技工学校)组员:张勇涛(自贡市电子信息职业技术学校)2009年8月26日。
第四节行扫描电路故障检修二、行扫描电路故障的主要检测程序及常用检测方法1.直观检查法又叫直接感受法或外观检查法。
靠人的眼、耳、鼻、手等感觉器官,通过看、听、嗅、摸来检查和判断故障的一种方法。
这种方法的最大优点是简便、迅速,只要不断积累经验,一部分无光栅的故障即可以通过此法判断。
直观检查法是一种简便而有效的检查方法,但并不是所有的故障都能凭直观感觉而发现,大多数的故障需要通过严密而可靠的检测来判断。
2.在路电阻检测法适用于直流短路性故障。
通常检测的部位有:(1)(1)行输出管c-e是否击穿。
(2)(2)阻尼二极管是否击穿。
(3)(3)逆程电容或S校正电容是否击穿或严重漏电。
3.直流电流检测法在检修彩电中该方法使用的较少,主要用于测量行输出管集电极电流。
以54 cm彩电为例,正常时集电极电流为350 ~ 450 mA。
如果检测中发现电流值与正常值相差太大,则有以下几种可能:第一种可能是无行电流,表明行输出级开路或行输出管基极无激励脉冲信号。
第二种可能是行电流太小,说明行负载中有开路的情况,使负载减轻。
第三种可能是行电流太大,可以根据行电流过量的情况对故障性质作初步估计。
若行电流大约是正常值的两倍,而且行输出管很烫,可能是行输出变压器的次级负载中有短路或严重漏电的元件;若行电流大约是正常值的三倍,而且行输出变压器发烫,可能是行输出变压器内部绕组有局部短路的情况;若行电流大约是正常值的四倍,而且行输出管不热,则可能是行输出管或行阻尼管已被击穿。
4.直流电压检测法(4)(1)检测行输出管各电极直流电压在一般情况下平均直流电压应略显负值。
在维修中若测得发射结的偏置电压为-1 ~ -0.4 V,表明有行频脉冲加到行输出管基极,行输出管以前的电路基本正常。
若完全测不到偏置电压,表明无激励脉冲输入,应重点检测行激励级及前面的集成电路部分。
(5)(2)检测行激励级直流电压长虹R2118A型机中行激励管为V431,集电极电压正常电压为18 V;当其截止时,电压等于电源电压+24 V或明显升高;当行激励变压器两端接地电容漏电、击穿或行激励管击穿时,电压远远低于18 V,而且降压电阻R434异常发烫或冒烟。
浅谈彩色电视机场扫描电路的故障分析与检修作者:李忠来源:《卷宗》2015年第07期摘要:场扫描电路是彩色电视机的组成部分之一,本文对4T36机芯彩电场扫描电路进行了阐述和分析,详细介绍了该部分电路的故障表现、故障范围的判别和检修的思路和方法。
关键词:行扫描;故障;检修1 场扫描电路的基本原理彩色电视机场扫描电路是产生垂直方向的电子束扫描。
当锯齿波电流流过场偏转线圈,由于场偏转线圈产生的磁场与行偏转线圈产生的磁场相垂直,所以电子束上下偏转,它从上至下为场扫描的正程,而从下至上为场扫描逆程。
由于锯齿波电流是周期性变化的,所以电子束亦是周期性地不断往复。
场、行扫描锯齿波电流的频率是不同的,场扫描频率为50赫兹,周期20毫秒,其中正程约19毫秒,逆程约1毫秒。
场扫描电路的组成框图如下图1所示.目前的彩色电视机中场扫描电路都没有专门的场振荡电路,而是直接用分频器对行频脉冲进行分频产生50Hz场频脉冲。
再经过锯齿波形成电路转换为锯齿波电压信号,送给场输出电路。
场输出电路一般都采用OTL功率放大器,经过功率放大后的锯齿波电压信号会直接送到场偏转线圈上,产生场偏转磁场使电子束产生垂直方向的偏转。
由于电子束垂直方向扫描对线性要求特别的高,为此,在场扫描电路中都有一个线性校正网络,该网络通过对场输出级输出的锯齿波电压取样,在经过负反馈电路对输入的锯齿波信号进行波形校正,使最终偏转线圈上的锯齿波电流满足垂直扫描幅度与线性良好的要求。
2 4T36机芯彩电场扫描电路的故障分析2.1 场扫描电路小信号处理电路故障分析场振荡信号是利用行频脉冲信号经过1/625分频产生的,分频产生的场频脉冲信号经过锯齿波电压形成电路产生场频锯齿波电压。
对锯齿波电压形成而言,如果放电电阻阻值发生变化会使得输出的锯齿波电压波形发生相应的改变,放电电阻增大,波形的幅度会减小,场压缩,放电电阻减小,波形的幅度增大,但速度过快,造成光栅图像拉伸的故障,如果电阻参数变化较大,还会造成场线性的改变,出现线性不良的故障。
课程名称:彩色电视机原理、检测与维修指导老师:陈鹏飞成绩:__________________
实验名称:行、场扫描和色处理电路故障分析、检测
一、实验目的和要求(必填)二、实验内容和原理(必填)
三、主要仪器设备(必填)四、操作方法和实验步骤
五、实验数据记录和处理六、实验结果与分析(必填)
七、讨论、心得
一、实验目的
通过行、场扫描电路和色处理电路故障的分析和检修,进一步了解并熟悉这些电路的工作原理。
掌握行、场扫描电路和色处理电路故障的查找方法和检修思路,进一步提高分析问题、解决问题以及实践动手的能力。
二、实验器材
1、SF2515型彩色电视机一台
2、500型万用表一只
三、实验内容和步骤
1. 行、场扫描电路的功能:
行、场扫描电路除了向行和场偏转线圈分别提供周期为64微秒的锯齿波水平扫描电流以及20ms的垂直扫描锯齿波电流外,行输出信号还给行输出变压器(高压包)原边提供驱动信号,由高压包次级绕组输出多组高频交变电压,经整流滤波后产生+8V,+5V,+45V和+16V直流电压,给主板部分功能电路提供直流电源。
高压包的次级绕组还产生多组高压,给显像管的阳极、加速极、聚焦极提供几百伏至几万伏的高压。
2. 行扫描电路故障:
开机三无:无图象,无伴音,无光栅
三无一般是行振荡工作不正常所致。
分析原因:
①. 先测量一下V436的基极B是否有负压,判断一下是真三无还是假三无,没有负压是真三无,否则是假三无。
②. 对于真三无,可以先检查N100第33脚行推动信号输出回路的C430/R430A是否损坏,再判断V432行推动管是否正常工作。
与推动管工作状态相关的元器件如R435/VD431/C435A/VD435等有否损坏。
③. 对于假三无,则要判断直流+145V电压没有送到行输出变压器的原边,否则行变压器输出无法正常工作,将导致三无现象。
我们需要关机检查L436/R436是否损坏。
如果没问题,再往前检查开关电源的+145V是否过来,关键查元件L832是否正常
3、场输出故障
若行输出正常,场输出不正常,则会在显像管上输出一条水平亮线。
(1)场输出模块的电源电压是否正常,+45V以及+15V电压有没有加到N400场输出模块上,主要查+15V电压,判断R405/R406是否开路。
(2)若场输出模块的偏置电压不正常,还可以往前查高压包输出的+45V和+15V回路的直流
电压。
相关元件VD451/VD461是否损坏。
(实际电路中因为高压包绕组有高压,所以没有设
置故障)
(3)从后往前查场扫描输出到场偏转线圈回路上的电感线圈L422或L421是否开路。
4、色处理电路故障
无色或缺色:若解码不正常,则无色;若缺色,则解码正常。
(1)长虹彩电的解码电路由N100内部电路完成。
如果无声无色无光栅,则有可能是开关电源损坏,N100电路损坏或行扫描电路不正常。
(2)如果缺色,则N100内部解码正常,故障由N100的第51、52、53脚往后查。
对照色条图的排列,可以判断缺哪一色,就可以判断是哪一路色差信号出了故障。
进一步检测判断R191/R192/R193中哪一路电阻开路了,排障时要求先测电压,发现异常,
四、讨论、心得
通过本次试验,我进一步了解了电路检测的方法,比如当电压不正常时,要断开电路测测他的电阻,如果电阻不正常,则根据电阻值判断是断路还是短路。
