信号检测与处理电路-3

电路中的信号调理与检测在电子领域中，信号调理与检测是非常重要的一部分。

它们在各种电路中起着关键的作用，帮助我们获取、处理和分析信号，在不同应用中实现精确的控制和测量。

首先，我们来讨论信号调理。

电路中的信号往往需要经过一系列的调理才能被有效地处理。

信号调理的主要目的是消除干扰并增强信号质量。

在实际应用中，信号往往会受到来自外部环境的各种干扰，例如噪声、电磁干扰等。

为了解决这些问题，我们需要使用各种信号调理技术，如滤波、放大、增益控制等。

滤波是最常见的信号调理技术之一。

它通过选择性地通过或阻塞一定频率范围内的信号来削弱或消除干扰。

常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

低通滤波器可以通过消除高频噪声来提高信号质量，而高通滤波器则可以削弱低频噪声。

带通滤波器和带阻滤波器则可以在指定的频率范围内增强或抑制信号。

通过合理选择滤波器类型和参数，我们可以根据不同需求对信号进行调理。

除了滤波，放大也是信号调理的重要手段之一。

放大器可以增加信号的幅度，从而提高信号的强度和可靠性。

常见的放大器有运算放大器、差分放大器、功放等。

运算放大器是最常见的放大器之一，它具有高开环增益和输入输出之间的线性关系。

通过选择合适的反馈电阻或电容，我们可以根据需要调整放大器的增益，实现对信号的精确放大。

除了信号调理，信号检测也是电路中的重要环节。

信号检测的主要目的是确定信号的存在和参数，例如频率、幅度、相位等。

对于连续信号，我们通常使用一些传统的检测方法，如幅度检测和频谱分析。

幅度检测可以通过采样和测量信号的幅值来确定信号的强度和变化。

频谱分析则可以将信号分解成不同频率分量，帮助我们研究和理解信号的频域特性。

对于数字信号，我们通常使用数字信号处理技术进行检测和处理。

数字信号处理涉及到信号的数字化、滤波和变换等过程。

通过AD转换器，我们可以将连续信号转换为数字信号，并利用数字滤波器对信号进行滤波。

此外，我们还可以使用快速傅里叶变换等技术对信号进行频谱分析和频域处理。

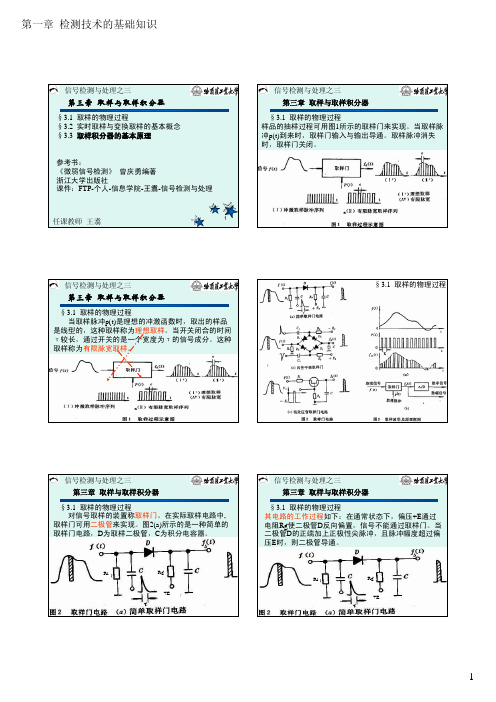

1任课教师王翥信号检测与处理之三第三章取样与取样积分器§3.1 取样的物理过程§3.2 实时取样与变换取样的基本概念§3.3 取样积分器的基本原理参考书：《微弱信号检测》曾庆勇编著浙江大学出版社课件：FTP-个人-信息学院-王翥-信号检测与处理2任课教师王翥信号检测与处理之三第三章取样与取样积分器§3.1 取样的物理过程样品的抽样过程可用图1所示的取样门来实现。

当取样脉冲p(t)到来时，取样门输入与输出导通。

取样脉冲消失时，取样门关闭。

3任课教师王翥信号检测与处理之三第三章取样与取样积分器§3.1 取样的物理过程当取样脉冲p(t)是理想的冲激函数时，取出的样品是线型的，这种取样称为理想取样。

当开关闭合的时间τ较长，通过开关的是一个宽度为τ的信号成分。

这种取样称为有限脉宽取样。

4任课教师王翥信号检测与处理之三§3.1 取样的物理过程5任课教师王翥信号检测与处理之三第三章取样与取样积分器§3.1 取样的物理过程对信号取样的装置称取样门。

在实际取样电路中,取样门可用二极管来实现。

图2(a)所示的是一种简单的取样门电路，D 为取样二极管，C 为积分电容器。

RgRi+E6任课教师王翥信号检测与处理之三第三章取样与取样积分器§3.1 取样的物理过程其电路的工作过程如下：在通常状态下，偏压+E 通过电阻Rg 使二极管D 反向偏置，信号不能通过取样门。

当二极管D 的正端加上正极性尖脉冲，且脉冲幅度超过偏压E 时，则二极管导通。

Rg Ri+E7任课教师王翥信号检测与处理之三第三章取样与取样积分器§3.1 取样的物理过程RgRi+E由于取样脉冲具有一定的宽度τ，因此二极管导通时间就等于取样脉冲的宽度。

在有效开门时间τ内，信号通过二极管，并由电容C 积分保持输出。

8任课教师王翥信号检测与处理之三第三章取样与取样积分器§3.1 取样的物理过程对于高频信号的取样，常用如图2(b)所示的四管平衡取样门电路。

电子电路中的信号处理和滤波方法有哪些在电子电路中，信号处理和滤波是非常重要的技术，它们能够对信号进行分析、改善和处理，以达到我们所需的信号质量。

本文将介绍一些常见的信号处理和滤波方法，包括模拟滤波和数字滤波等。

一、模拟滤波方法1. 低通滤波器（Low-pass Filter）低通滤波器用于去除信号中高频部分，只保留低频部分。

它能够平滑信号并减少噪声的干扰。

常见的低通滤波器有RC滤波器和二阶巴特沃斯滤波器等。

2. 高通滤波器（High-pass Filter）高通滤波器用于去除信号中低频成分，只保留高频成分。

它常用于信号的边缘检测和频率分析等应用。

常见的高通滤波器有RL滤波器和二阶巴特沃斯滤波器等。

3. 带通滤波器（Band-pass Filter）带通滤波器用于只保留信号中某个频率范围的成分，而去除其他频率范围的成分。

它常用于信号的频带分割和频率选择等应用。

常见的带通滤波器有电感耦合滤波器和椭圆滤波器等。

4. 带阻滤波器（Band-stop Filter）带阻滤波器用于去除信号中某个频率范围的成分，而保留其他频率范围的成分。

它常用于干扰抑制和频率选择等应用。

常见的带阻滤波器有品质因数滤波器和陷波器等。

二、数字滤波方法1. FIR滤波器（Finite Impulse Response Filter）FIR滤波器是一种非递归滤波器，它可以通过向输入信号加权和求和的方式对信号进行处理。

FIR滤波器具有线性相位和稳定性的特点，常用于实时处理和功率谱估计等应用。

2. IIR滤波器（Infinite Impulse Response Filter）IIR滤波器是一种递归滤波器，它可以通过将输出信号反馈到滤波器中进行处理。

IIR滤波器具有较好的频率响应和滤波效果，但容易引起不稳定性。

常见的IIR滤波器有巴特沃斯滤波器和切比雪夫滤波器等。

3. 自适应滤波器（Adaptive Filter）自适应滤波器是一种能够根据输入信号的特点自动调整滤波参数的方法。

红外对管的典型应用电路红外对管是一种常见的红外接收器件，广泛应用于红外遥控、红外测距、红外反射传感等领域。

本文将介绍红外对管的典型应用电路。

一、红外对管的基本原理红外对管是一种具有红外敏感元件的光电转换器件。

它的工作原理基于红外光的吸收和转换。

当红外光照射到红外对管上时，红外光被红外敏感元件吸收，并产生电流信号。

通过对这个电流信号的处理和分析，可以实现对红外光的检测和测量。

红外对管的典型应用电路主要包括信号检测电路、放大电路、滤波电路以及输出电路等部分。

1. 信号检测电路红外对管的信号检测电路主要用于检测红外光的存在与否。

它通常由一个光敏二极管和一个电阻组成。

当红外光照射到光敏二极管上时，光敏二极管产生电流，通过电阻产生的电压信号可以检测到红外光的存在。

2. 放大电路红外对管输出的电流信号比较微弱，需要经过放大电路进行放大。

放大电路通常采用运放作为放大元件，通过调节运放的增益大小，可以实现对红外光信号的放大。

3. 滤波电路由于红外对管对其他频段的光也有一定的响应，为了减少干扰和提高检测精度，需要在电路中加入滤波电路。

滤波电路可以通过选择合适的滤波器件，如电容、电感等，来滤除非红外光信号。

4. 输出电路红外对管经过信号检测、放大和滤波等处理后，最终需要输出一个电压或电流信号。

输出电路可以根据具体的应用需求选择合适的电路设计，如电压输出、电流输出或开关输出等。

三、红外对管的典型应用场景1. 红外遥控红外对管广泛应用于遥控器中，用于接收和解码遥控器发送的红外信号。

当用户按下遥控器上的按键时，遥控器会发送一个特定的红外信号，红外对管接收到这个红外信号后，将其转换为电信号，通过解码电路解码后，可实现对电视、空调、音响等家电的遥控操作。

2. 红外测距红外对管还可以用于测量物体的距离。

通过发射红外光，并接收反射回来的红外光，可以计算出物体与红外对管的距离。

这种红外测距技术被广泛应用于自动门、机器人导航、智能驾驶等领域，实现对物体距离的快速测量和定位。

信号检测及处理电路图
下图是由红热释电红外传感器、光敏电阻、BISS0001组成的信号检测及处理电路。

红热释电红外传感器只对波长为10μm(人体辐射红外线波长)左右的红外辐射敏感，所以除人体以外的其他物体不会引发探头动作。

探头内包含两个互相串联或并联的热释电元，而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。

一旦人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，于是输出检测信号。

BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。

当外界光强较强时，光敏电阻阻值很小，BISS0001检测到低电平，从而封锁14脚，禁止传感器infare1的信号。

当外界光强较弱时，光敏电阻阻值很大，BISS0001检测到低电平，开启14脚;infare1检测到人体信号时，产生微弱的信号输出，经R5、R1005、R4、C1、C6、C7组成的信号放大滤波电路。

R1000、R1001、C1000和C1001组成的延时电路。

信号经处理后从2脚输出。

表面肌电信号检测电路的多通道数据同步与处理表面肌电信号（Surface electromyography，sEMG）是一种用来检测肌肉活动的非侵入性技术。

sEMG信号具有多通道性，即可以同时采集来自不同肌肉群的信号。

在多通道数据采集过程中，需要解决数据同步与处理的问题，以确保数据的准确性和可靠性。

一、数据同步的重要性sEMG信号的采集过程中，通常会使用多个传感器来获取不同部位的信号。

然而，由于不同传感器之间的触发或采样时间存在微小差异，导致数据之间存在时间偏移。

若未进行同步处理，将会对后续数据分析的结果产生负面影响。

二、多通道数据同步方法在多通道数据同步方面，有多种方法可供选择，如硬件同步和软件同步。

1. 硬件同步方法硬件同步方法通过外部触发信号和时钟信号来确保数据的同步采集。

具体实现方法包括：- 使用专门的同步电路，通过触发器将不同通道的采样信号同步；- 采用一致的时钟源，使不同通道的采样频率相同；- 借助同步电源，确保不同通道的传感器工作在同一电压或电流水平。

2. 软件同步方法软件同步方法通过信号处理算法来实现数据的同步。

主要步骤包括：- 采集所有通道的原始数据；- 对数据进行预处理，去除噪声和干扰；- 通过时间戳或触发信号，对不同通道的数据进行对齐；- 调整采样频率，使得不同通道的数据以相同的速率进行存储。

三、多通道数据处理方法在多通道数据采集后，需要进行一系列处理方法，以提取有用信息并消除噪声。

1. 滤波处理sEMG信号存在大量噪声，影响数据的准确性。

滤波处理可以采用低通滤波器、高通滤波器、带通滤波器等来消除噪声，同时保留信号的主要频域特征。

2. 特征提取特征提取是对sEMG信号进行分析和处理的重要步骤。

常用的特征提取方法包括时域特征和频域特征两种。

时域特征包括均值、方差、波形长度等；频域特征则包括功率谱密度、谱熵等。

3. 模式识别与分类通过设计有效的模式识别算法，可以将sEMG信号与相应的肌肉活动进行关联，并对不同运动状态进行分类。

第8章信号检测与处理电路8.1 教学内容与要求本章重点讲述集成运放在信号检测与处理中的应用，介绍了集成运放在解决实际工程问题中的作用，以及信号检测系统中常用的仪用放大电路、有源滤波器电路、电压比较器电路的组成结构、工作原理及工程应用。

教学内容与教学要求如表8.1所示。

表8.1 第8章教学内容与要求特性难以匹配，电阻值也不可能特别精确，因此放大还有一定的误差，在要求较高的场合，可采用集成仪用放大器。

电荷放大器可以将电荷量转换成电压量，主要用于电容类传感器的电荷放大。

采样保持电路用于A/D 转换过程中，保持采样值不变，直到A/D转换结束。

精密整流电路用于对小信号的整流。

8.2.2 有源滤波电路1. 滤波电路的基础知识（1）滤波电路的功能：选择有用频率信号，同时抑制无用频率成分。

（3）对滤波电路频率特性的要求：通常把能够通过的信号频率范围定义为滤波器的通带，在通带内，滤波电路的增益应为保持为常数。

把受阻或衰减的信号频率范围称为阻带，在阻带内，滤波电路的增益应该为零或很小。

（3）滤波电路的分类：按处理的信号不同，可分为模拟滤波电路和数字滤波电路。

按使用的元件不同，分为LC滤波器、RC滤波器和RLC滤波器。

按有无使用有源器件分，有源滤波器和无源滤波器。

按幅频特性不同，分为低通滤波器、高通滤波器、带通滤波器、带阻滤波器和全通滤波器。

（4）滤波电路的主要参数①通带电压增益A up对于低通电路，A up是频率f=0时的输出电压与输入电压之比；对于高通滤波电路，当集成运放性能理想时，A up是频率f=∞时的输出电压与输入电压之比。

（1）在频率特性性上的对偶关系当低通滤波电路和高通滤波电路的通带增益和截止频率分别相等时，两者的幅频特性曲线相对于垂直线f=f0对称。

（2）在传递函数上的对偶关系将低通中的sC换成1/R，而将R换成1/(sC)，则变成对应的高通滤波电路的传递函数。

（3）在电路结构上的对偶关系把低通滤波电路中起滤波作用的R换成C，以及起滤波作用的C换成R，则低通滤波电路就转化为对应的高通滤波电路了。

第1篇一、引言信号处理是一门研究信号的获取、传输、处理和解释的学科，它在现代社会中扮演着至关重要的角色。

从通信、音频处理到图像分析，信号处理技术广泛应用于各个领域。

本报告将对信号处理的基本概念、发展历程、主要方法、应用领域以及未来发展趋势进行总结。

二、信号处理的基本概念1. 信号的定义信号是信息的表现形式，它可以分为模拟信号和数字信号两大类。

模拟信号是指随时间连续变化的信号，如声音、温度等；数字信号是指离散的、用数字表示的信号，如计算机数据等。

2. 信号处理的目的信号处理的目的是提取信号中的有用信息，抑制噪声，增强信号质量，以便于进一步的分析和应用。

3. 信号处理的方法信号处理方法主要包括：滤波、变换、压缩、解压缩等。

三、信号处理的发展历程1. 模拟信号处理时代在20世纪50年代以前，信号处理主要采用模拟技术，如模拟滤波器、模拟调制解调器等。

这一时期，信号处理技术主要应用于无线电通信和音频处理等领域。

2. 数字信号处理时代20世纪60年代，随着计算机技术的发展，数字信号处理技术应运而生。

数字信号处理具有抗干扰能力强、易于存储和传输等优点，逐渐成为信号处理的主流技术。

3. 现代信号处理时代近年来，随着人工智能、大数据等领域的快速发展，信号处理技术也取得了显著的成果。

如深度学习、卷积神经网络等人工智能技术在信号处理领域的应用，为信号处理带来了新的发展机遇。

四、信号处理的主要方法1. 滤波滤波是信号处理中最基本的方法之一，其主要目的是去除信号中的噪声和干扰。

滤波方法包括低通滤波、高通滤波、带通滤波和带阻滤波等。

2. 变换变换是将信号从时域转换到频域或时频域的方法。

常见的变换方法有傅里叶变换、小波变换、短时傅里叶变换等。

3. 压缩压缩是减少信号数据量的方法，以提高信号传输和存储的效率。

常见的压缩方法有预测编码、变换编码、矢量量化等。

4. 解压缩解压缩是压缩的逆过程，其主要目的是恢复原始信号。

解压缩方法与压缩方法相对应，如预测解码、变换解码、矢量量化解码等。
