DBC陶瓷基板的覆铜技术和应用

2024年覆铜（DCB）陶瓷基板市场分析现状1. 引言覆铜（DCB）陶瓷基板是一种在高功率电子设备中广泛使用的散热材料。

它具有优异的导热性能和电绝缘性能，可有效地将电子元件产生的热量散发出去，从而保持电子设备的正常运行。

本文将对覆铜（DCB）陶瓷基板市场进行综合分析，探讨其发展现状和未来趋势。

2. 市场概述2.1 市场定义覆铜（DCB）陶瓷基板是一种具有铜箔覆盖的陶瓷基板，常用于高功率电子设备的散热模块中。

它由绝缘陶瓷材料、导热铜箔和焊锡材料构成，广泛应用于电力电子、光电子、电力模块等领域。

2.2 市场规模据市场调研数据显示，覆铜（DCB）陶瓷基板市场在过去几年中呈现稳步增长的趋势。

预计到2025年，全球覆铜（DCB）陶瓷基板市场规模将达到XX亿美元，年复合增长率为X%。

2.3 市场驱动因素覆铜（DCB）陶瓷基板市场的增长得益于以下几个因素：•高功率电子设备市场的快速发展，如新能源行业和电动车市场的扩大，使得对散热性能更高的覆铜（DCB）陶瓷基板的需求增加。

•覆铜（DCB）陶瓷基板具有优异的导热性能和电绝缘性能，能够更好地满足高功率电子设备对散热要求的提高。

•覆铜（DCB）陶瓷基板的制造技术不断改进，降低了生产成本，提高了产品质量，进一步推动了市场需求的增长。

3. 市场竞争格局3.1 企业竞争目前，全球覆铜（DCB）陶瓷基板市场竞争格局较为分散，主要有国内外知名企业参与竞争。

其中，美国、日本和中国是全球覆铜（DCB）陶瓷基板市场的主要竞争国家。

3.2 企业战略为了在市场竞争中占据优势，企业采取了多种战略措施，包括加大研发投入、提高产品质量、降低产品价格、开拓新的市场渠道等。

4. 市场前景随着高功率电子设备市场的快速发展和技术不断进步，覆铜（DCB）陶瓷基板市场的前景广阔。

预计未来几年内，市场需求将持续增长，新产品和新技术的不断涌现将进一步推动市场发展。

然而，市场也面临一些挑战，如激烈的竞争、技术创新的压力和市场需求的不确定性等。

陶瓷基板dbc工艺陶瓷基板DBC工艺陶瓷基板DBC工艺是一种常用于电力电子器件中的封装技术。

DBC （Direct Bonded Copper）指的是将铜箔直接键合在陶瓷基板上，形成一个紧密结合的复合材料。

该工艺具有很高的导热性能和电绝缘性能，被广泛应用于功率模块、IGBT模块等电力电子器件中。

DBC工艺的核心是将铜箔与陶瓷基板进行键合。

这一步骤是通过在陶瓷基板上涂覆一层金属粘合剂，然后将铜箔放置在粘合剂上，经过高温高压处理，使得铜箔与陶瓷基板紧密结合。

这样的键合方式能够确保电力器件在高电压和高温环境下的可靠性和稳定性。

DBC工艺还包括了陶瓷基板的加工和表面处理。

陶瓷基板通常采用氧化铝陶瓷（Al2O3）或氮化铝陶瓷（AlN），具有良好的绝缘性能和导热性能。

在加工过程中，需要通过磨削、冲孔、抛光等工艺，将陶瓷基板加工成所需的形状和尺寸。

同时，还需要对基板进行表面处理，以提高与铜箔的键合效果。

DBC工艺还涉及到导线的制作和封装的完成。

导线是将电子器件的芯片与外部电路连接的关键部件，通常使用铜箔或银浆进行制作。

在DBC工艺中，导线的制作是通过在铜箔上附加一层导线粘合剂，然后通过高温烧结或电镀等工艺，将导线固定在铜箔上。

最后，将芯片和其他器件组装在陶瓷基板上，并进行封装，以保护芯片和电路。

陶瓷基板DBC工艺具有很多优点。

首先，它具有优异的导热性能，能够有效地将电子器件产生的热量传导出去，提高器件的工作效率和可靠性。

其次，DBC工艺还具有良好的电绝缘性能，能够有效地防止电子器件之间的漏电和短路现象。

此外，DBC工艺还可以实现器件的高密度集成和小型化，提高器件的功率密度和性能。

陶瓷基板DBC工艺是一种重要的电力电子器件封装技术。

它通过将铜箔直接键合在陶瓷基板上，形成一个紧密结合的复合材料，提供了良好的导热性能和电绝缘性能。

该工艺具有很多优点，被广泛应用于功率模块、IGBT模块等电力电子器件中。

未来，随着电力电子技术的不断发展，陶瓷基板DBC工艺将会得到更广泛的应用和推广。

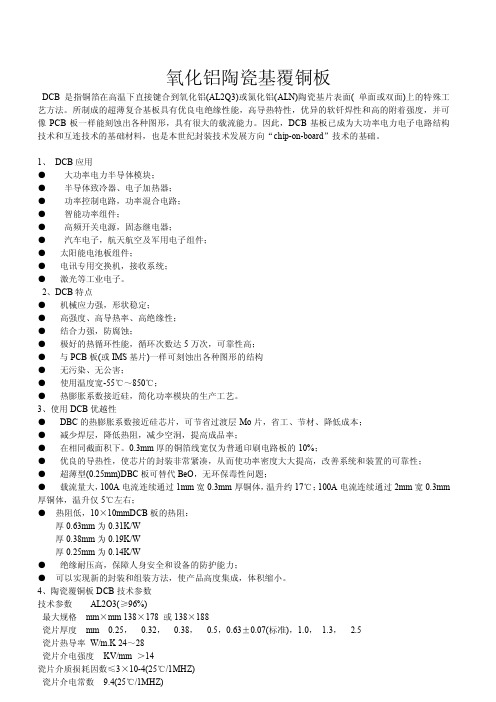

氧化铝陶瓷基覆铜板DCB是指铜箔在高温下直接键合到氧化铝(AL2Q3)或氮化铝(ALN)陶瓷基片表面( 单面或双面)上的特殊工艺方法。

所制成的超薄复合基板具有优良电绝缘性能，高导热特性，优异的软钎焊性和高的附着强度，并可像PCB板一样能刻蚀出各种图形，具有很大的载流能力。

因此，DCB基板已成为大功率电力电子电路结构技术和互连技术的基础材料，也是本世纪封装技术发展方向“chip-on-board”技术的基础。

1、DCB应用●大功率电力半导体模块；●半导体致冷器、电子加热器；●功率控制电路，功率混合电路；●智能功率组件；●高频开关电源，固态继电器；●汽车电子，航天航空及军用电子组件；●太阳能电池板组件；●电讯专用交换机，接收系统；●激光等工业电子。

2、DCB特点●机械应力强，形状稳定；●高强度、高导热率、高绝缘性；●结合力强，防腐蚀；●极好的热循环性能，循环次数达5万次，可靠性高；●与PCB板(或IMS基片)一样可刻蚀出各种图形的结构●无污染、无公害；●使用温度宽-55℃～850℃；●热膨胀系数接近硅，简化功率模块的生产工艺。

3、使用DCB优越性●DBC的热膨胀系数接近硅芯片，可节省过渡层Mo片，省工、节材、降低成本；●减少焊层，降低热阻，减少空洞，提高成品率；●在相同截面积下。

0.3mm厚的铜箔线宽仅为普通印刷电路板的10%；●优良的导热性，使芯片的封装非常紧凑，从而使功率密度大大提高，改善系统和装置的可靠性；●超薄型(0.25mm)DBC板可替代BeO，无环保毒性问题；●载流量大，100A电流连续通过1mm宽0.3mm厚铜体，温升约17℃；100A电流连续通过2mm宽0.3mm 厚铜体，温升仅5℃左右；●热阻低，10×10mmDCB板的热阻：厚0.63mm为0.31K/W厚0.38mm为0.19K/W厚0.25mm为0.14K/W●绝缘耐压高，保障人身安全和设备的防护能力；●可以实现新的封装和组装方法，使产品高度集成，体积缩小。

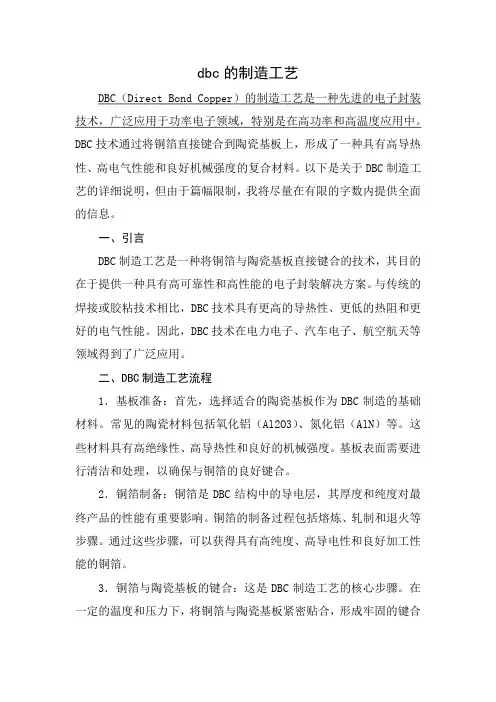

dbc的制造工艺DBC（Direct Bond Copper）的制造工艺是一种先进的电子封装技术，广泛应用于功率电子领域，特别是在高功率和高温度应用中。

DBC技术通过将铜箔直接键合到陶瓷基板上，形成了一种具有高导热性、高电气性能和良好机械强度的复合材料。

以下是关于DBC制造工艺的详细说明，但由于篇幅限制，我将尽量在有限的字数内提供全面的信息。

一、引言DBC制造工艺是一种将铜箔与陶瓷基板直接键合的技术，其目的在于提供一种具有高可靠性和高性能的电子封装解决方案。

与传统的焊接或胶粘技术相比，DBC技术具有更高的导热性、更低的热阻和更好的电气性能。

因此，DBC技术在电力电子、汽车电子、航空航天等领域得到了广泛应用。

二、DBC制造工艺流程1．基板准备：首先，选择适合的陶瓷基板作为DBC制造的基础材料。

常见的陶瓷材料包括氧化铝（Al2O3）、氮化铝（AlN）等。

这些材料具有高绝缘性、高导热性和良好的机械强度。

基板表面需要进行清洁和处理，以确保与铜箔的良好键合。

2．铜箔制备：铜箔是DBC结构中的导电层，其厚度和纯度对最终产品的性能有重要影响。

铜箔的制备过程包括熔炼、轧制和退火等步骤。

通过这些步骤，可以获得具有高纯度、高导电性和良好加工性能的铜箔。

3．铜箔与陶瓷基板的键合：这是DBC制造工艺的核心步骤。

在一定的温度和压力下，将铜箔与陶瓷基板紧密贴合，形成牢固的键合界面。

键合过程中需要控制温度、压力和时间等参数，以确保键合质量和性能。

4．图形刻蚀：在键合完成后，需要对铜箔进行图形刻蚀，以形成所需的电路图案。

刻蚀过程可以采用化学腐蚀或激光刻蚀等方法。

通过精确控制刻蚀深度和宽度，可以获得具有高精度和高分辨率的电路图案。

5．后处理：最后，对DBC结构进行必要的后处理，如清洗、干燥和测试等。

这些步骤旨在去除残留物、提高产品可靠性和稳定性。

三、DBC制造工艺的关键技术1．基板与铜箔的选择：基板和铜箔的材料选择对DBC结构的性能有重要影响。

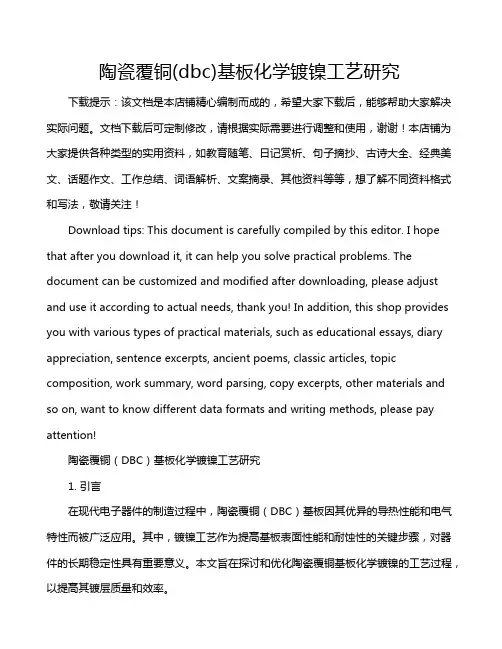

陶瓷覆铜(dbc)基板化学镀镍工艺研究下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!陶瓷覆铜（DBC）基板化学镀镍工艺研究1. 引言在现代电子器件的制造过程中，陶瓷覆铜（DBC）基板因其优异的导热性能和电气特性而被广泛应用。

陶瓷基板dbc工艺陶瓷基板DBC工艺随着科技的不断发展，电子产品在我们的日常生活中扮演着越来越重要的角色。

而在这些电子产品中，陶瓷基板DBC工艺起着至关重要的作用。

本文将介绍陶瓷基板DBC工艺的原理和应用。

陶瓷基板DBC工艺是一种在陶瓷基板上制造金属导体的工艺。

它的主要原理是在陶瓷基板上通过薄膜沉积和电镀等工艺，制造出金属导体层。

这些金属导体层可以用来连接电子器件和电路，起到传导电流的作用。

陶瓷基板DBC工艺的主要特点是导热性能好、绝缘性能高和耐高温性能强。

陶瓷基板DBC工艺的应用非常广泛。

首先，在功率电子器件中，陶瓷基板DBC工艺可以用来制造散热片，以提高功率器件的散热性能。

其次，在光电子器件中，陶瓷基板DBC工艺可以用来制造LED芯片的封装基板，以提高LED芯片的性能和可靠性。

此外，在汽车电子领域，陶瓷基板DBC工艺可以用来制造电动汽车的电池管理系统，以提高电池的充放电效率和寿命。

陶瓷基板DBC工艺的制造过程非常复杂。

首先，需要选择合适的陶瓷材料作为基板。

常用的陶瓷材料有氧化铝和氮化铝等。

然后，需要通过特殊的加工工艺将陶瓷基板加工成所需的形状和尺寸。

接下来，需要在陶瓷基板上进行薄膜沉积和电镀等工艺，制造金属导体层。

最后，需要进行测试和封装等工艺，以确保陶瓷基板DBC工艺制造的产品的质量和性能。

陶瓷基板DBC工艺的发展前景非常广阔。

随着电子产品的不断更新换代，对陶瓷基板DBC工艺的要求也越来越高。

未来，陶瓷基板DBC工艺将更加注重提高制造工艺的精度和稳定性，以满足更高性能电子产品的需求。

同时，陶瓷基板DBC工艺也将更加注重环保和可持续发展，以减少对环境的影响。

陶瓷基板DBC工艺是一种在陶瓷基板上制造金属导体的工艺。

它的应用非常广泛，可以用于功率电子器件、光电子器件和汽车电子等领域。

陶瓷基板DBC工艺的制造过程复杂，但发展前景广阔。

未来，陶瓷基板DBC工艺将不断提高制造工艺的精度和稳定性，以满足越来越高性能电子产品的需求。

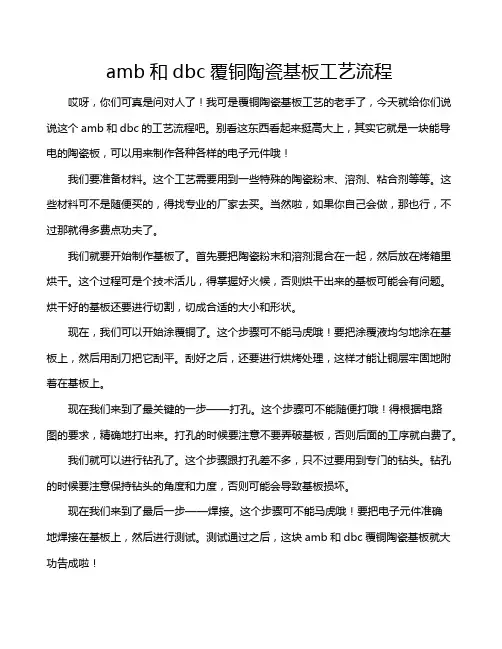

dbc和amb陶瓷基板的区别预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制dbc和amb陶瓷基板的区别DBC是覆铜陶瓷基板也简称陶瓷覆铜板。

dbc陶瓷基板具有优良的导热特性，高绝缘性，大电流承载能力，优异的耐焊锡性及高附着强度并可像PCB一样能刻蚀出各种线路图形。

覆铜陶瓷基板应用于电力电子、大功率模块、航天航空等领域。

然而随着市场技术的发展，amb陶瓷基板也慢慢备受关注,那么dbc和amb陶瓷基板的区别有哪些呢?什么是amb？AMB（Active Metal Bonding，AMB）的简称，就是活性金属钎焊覆铜技术，顾名思义，依靠活性金属钎料实现氮化铝与无氧铜的高温冶金结合，以结合强度高、冷热循环可靠性好等优点而备受关注，应用前景极为广阔。

用AMB活性金属钎焊覆铜技术制作的陶瓷基板一般成称为AMB陶瓷基板。

但同时也应该看到，AMB工艺的可靠性很大程度上取决于活性钎料成分、钎焊工艺、钎焊层组织结构等诸多关键因素，工艺难度大，而且还要兼顾成本方面的考虑。

依据目前的市场调研结果来看，氮化铝AMB覆铜陶瓷基板国内相关研发机构（生产企业）与国外竞争对手存在较大的技术差距。

Amb陶瓷基板相对DBC陶瓷基板有什么优势？氮化铝AMB陶瓷基板使用AMB(Active Metal Brazing)技术将铜箔钎焊到陶瓷表面的一种散热基础材料。

相比于传统的DBC基板，使用AMB工艺制得的氮化铝覆铜陶瓷基板不仅具有更高的热导率、铜层结合强度高等特点，而且其热膨胀系数与硅接近，可应用于高电压操作且没有局部放电现象。

正式因为amb陶瓷基板导热更高，接近硅，因此氮化amb覆铜板常备用于IGBT半导体，以及功率模组等行业。

相信您对AMB基板以及DBC基板的区别有了一个更加深刻的认知了，更多AM氮化铝陶瓷基板的疑问可以咨询金瑞欣特种电路。

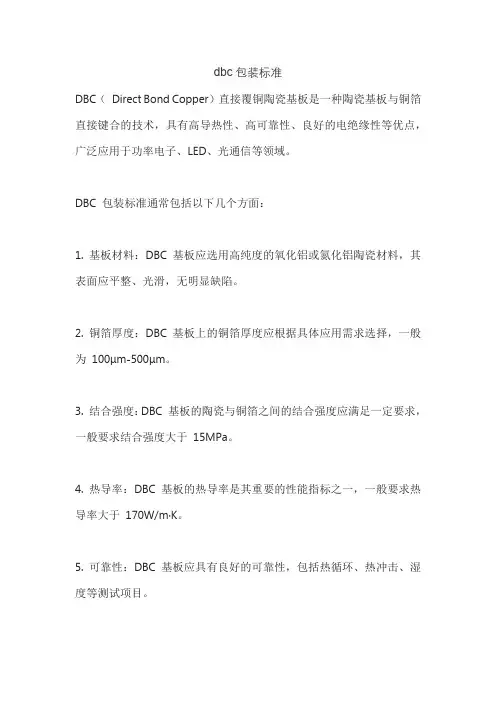

dbc包装标准
DBC（Direct Bond Copper）直接覆铜陶瓷基板是一种陶瓷基板与铜箔直接键合的技术，具有高导热性、高可靠性、良好的电绝缘性等优点，广泛应用于功率电子、LED、光通信等领域。

DBC 包装标准通常包括以下几个方面：
1. 基板材料：DBC 基板应选用高纯度的氧化铝或氮化铝陶瓷材料，其表面应平整、光滑，无明显缺陷。

2. 铜箔厚度：DBC 基板上的铜箔厚度应根据具体应用需求选择，一般为100μm-500μm。

3. 结合强度：DBC 基板的陶瓷与铜箔之间的结合强度应满足一定要求，一般要求结合强度大于15MPa。

4. 热导率：DBC 基板的热导率是其重要的性能指标之一，一般要求热导率大于170W/m·K。

5. 可靠性：DBC 基板应具有良好的可靠性，包括热循环、热冲击、湿度等测试项目。

6. 外观质量：DBC 基板的外观应无明显缺陷，如裂纹、起皮、分层等。

7. 包装要求：DBC 基板应采用适当的包装方式，防止在运输和储存过程中受到损坏。

以上是DBC 包装标准的一些基本要求，具体标准可能因应用领域和客户需求的不同而有所差异。

陶瓷基板dbc工艺陶瓷基板DBC工艺随着电子技术的不断发展，陶瓷基板DBC工艺在高功率电子器件中的应用越来越广泛。

DBC工艺是一种将散热基板与电路层无缝结合的技术，它具有良好的导热性能和电气性能，因此被广泛应用于功率电子器件的制造中。

DBC是Direct Bonded Copper的缩写，即直接键合铜。

它通过高温和高压的工艺将导电层（一般是铜）与陶瓷基底（一般是氧化铝陶瓷）直接结合在一起。

这种直接结合的方式使得导热性能更好，电流传导能力更强，而且还能提高器件的可靠性。

DBC工艺的制备过程主要包括以下几个步骤：1.基板准备：选择合适的陶瓷材料作为基底，常用的有氧化铝陶瓷。

然后对基底进行加工，如切割、打磨等，以得到所需的形状和尺寸。

2.导电层制备：选择合适的金属材料作为导电层，常用的有铜。

将导电层加工成所需的形状和尺寸，然后进行表面清洁处理，以提高与陶瓷基底的结合强度。

3.直接键合：将陶瓷基底和导电层分别放置在热压机的加热板上，经过一定的温度和压力条件下进行加热和压制，使其直接结合在一起。

在这个过程中，金属层的表面氧化层与陶瓷基底的氧化层发生反应，形成化学键合，从而实现了金属层与陶瓷基底的无缝结合。

4.加工和测试：经过直接键合后的基板需要进行精密加工，如切割、钻孔等，以便制成所需的形状和尺寸。

然后对制成品进行电气测试和可靠性测试，以保证其质量和性能符合要求。

DBC工艺具有以下几个优点：1.导热性能好：直接键合的导电层与陶瓷基底之间没有界面接触电阻，导热性能更好，能够有效地散热，提高器件的功率密度。

2.电气性能优越：直接键合的金属层与陶瓷基底之间的结合强度高，电流传导能力强，能够承受高电流和高电压的工作环境。

3.尺寸稳定性好：直接键合的金属层与陶瓷基底之间的热膨胀系数相似，能够有效地抑制因温度变化引起的热应力，保持器件的尺寸稳定性。

4.可靠性高：直接键合的金属层与陶瓷基底之间形成了化学键合，结合强度高，能够承受高温和高湿等恶劣工作环境，提高器件的可靠性。

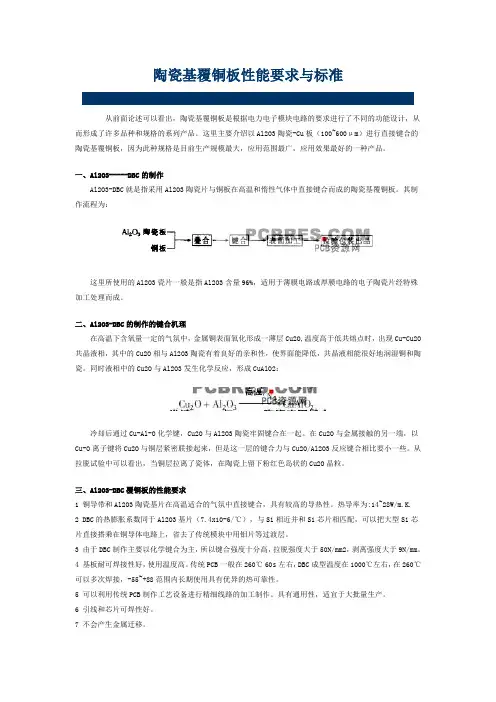

陶瓷基覆铜板性能要求与标准从前面论述可以看出，陶瓷基覆铜板是根据电力电子模块电路的要求进行了不同的功能设计，从而形成了许多品种和规格的系列产品。

这里主要介绍以Al2O3陶瓷-Cu板（100~600μm）进行直接键合的陶瓷基覆铜板，因为此种规格是目前生产规模最大，应用范围最广，应用效果最好的一种产品。

一、Al2O3-----DBC的制作Al2O3-DBC就是指采用Al2O3陶瓷片与铜板在高温和惰性气体中直接键合而成的陶瓷基覆铜板。

其制作流程为：这里所使用的Al2O3瓷片一般是指Al2O3含量96%，适用于薄膜电路或厚膜电路的电子陶瓷片经特殊加工处理而成。

二、Al2O3-DBC的制作的键合机理在高温下含氧量一定的气氛中，金属铜表面氧化形成一薄层Cu2O,温度高于低共熔点时，出现Cu-Cu2O 共晶液相，其中的Cu2O相与Al2O3陶瓷有着良好的亲和性，使界面能降低，共晶液相能很好地润湿铜和陶瓷。

同时液相中的Cu2O与Al2O3发生化学反应，形成CuAlO2：冷却后通过Cu-Al-O化学键，Cu2O与Al2O3陶瓷牢固键合在一起。

在Cu2O与金属接触的另一端，以Cu-O离子键将Cu2O与铜层紧密联接起来，但是这一层的键合力与Cu2O/Al2O3反应键合相比要小一些。

从拉脱试验中可以看出，当铜层拉离了瓷体，在陶瓷上留下粉红色岛状的Cu2O晶粒。

三、Al2O3-DBC覆铜板的性能要求1 铜导带和Al2O3陶瓷基片在高温适合的气氛中直接键合，具有较高的导热性。

热导率为:14~28W/m.K.2 DBC的热膨胀系数同于Al2O3基片（7.4x10-6/℃），与Si相近并和Si芯片相匹配，可以把大型Si芯片直接搭乘在铜导体电路上，省去了传统模块中用钼片等过渡层。

3 由于DBC制作主要以化学键合为主，所以键合强度十分高，拉脱强度大于50N/mm2，剥离强度大于9N/mm。

4 基板耐可焊接性好，使用温度高。

传统PCB一般在260℃ 60s左右，DBC成型温度在1000℃左右，在260℃可以多次焊接，-55~+88范围内长期使用具有优异的热可靠性。
