SMC缓冲器选型

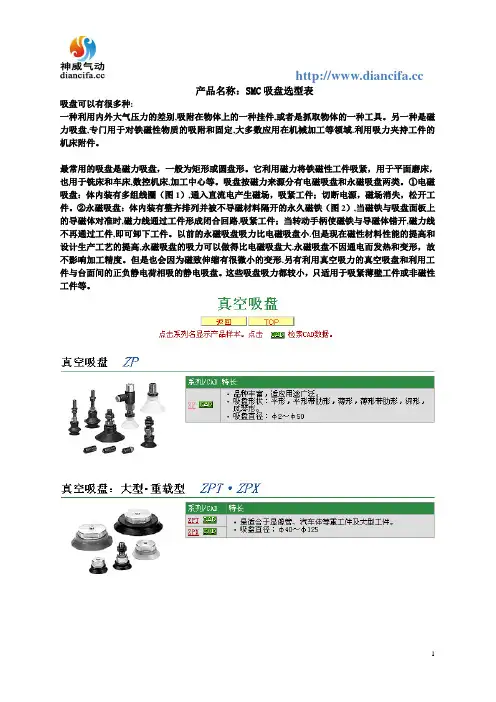

产品名称：SMC吸盘选型表
吸盘可以有很多种:
一种利用内外大气压力的差别,吸附在物体上的一种挂件,或者是抓取物体的一种工具。

另一种是磁力吸盘,专门用于对铁磁性物质的吸附和固定,大多数应用在机械加工等领域.利用吸力夹持工件的机床附件。

最常用的吸盘是磁力吸盘，一般为矩形或圆盘形。

它利用磁力将铁磁性工件吸紧，用于平面磨床，也用于铣床和车床,数控机床,加工中心等。

吸盘按磁力来源分有电磁吸盘和永磁吸盘两类。

①电磁吸盘：体内装有多组线圈（图1）,通入直流电产生磁场，吸紧工件；切断电源，磁场消失，松开工件。

②永磁吸盘：体内装有整齐排列并被不导磁材料隔开的永久磁铁（图2）,当磁铁与吸盘面板上的导磁体对准时,磁力线通过工件形成闭合回路,吸紧工件；当转动手柄使磁铁与导磁体错开,磁力线不再通过工件,即可卸下工件。

以前的永磁吸盘吸力比电磁吸盘小.但是现在磁性材料性能的提高和设计生产工艺的提高,永磁吸盘的吸力可以做得比电磁吸盘大.永磁吸盘不因通电而发热和变形，故不影响加工精度。

但是也会因为磁致伸缩有很微小的变形.另有利用真空吸力的真空吸盘和利用工件与台面间的正负静电荷相吸的静电吸盘。

这些吸盘吸力都较小，只适用于吸紧薄壁工件或非磁性工件等。

SMC电磁阀选型样本引言电磁阀作为自动化控制系统中常用的执行元件，广泛应用于工业生产中。

SMC 公司是世界上知名的气动控制和自动化设备制造商。

本文将介绍SMC电磁阀的选型要点，并给出一个选型样本。

选型要点在选择SMC电磁阀时，需要考虑以下几个要点：1. 工作压力工作压力是选型电磁阀的重要参数之一。

根据实际应用需要，选择适当的工作压力范围。

SMC电磁阀的工作压力通常在0.15MPa至1.0MPa之间。

2. 电压类型SMC电磁阀有直流和交流两种电压类型可选。

根据实际输入电压类型选择合适的电磁阀。

常见的电压类型有DC24V、AC110V和AC220V等。

3. 连接口径连接口径取决于系统的气源管道大小。

常见的连接口径有M5、G1/8、G1/4和G3/8等。

根据气源管道的尺寸选择合适的连接口径。

4. 工作模式根据实际工作需求，选择合适的工作模式。

SMC电磁阀常见的工作模式包括常闭型（通电时阀门关闭）和常开型（通电时阀门打开）。

5. 阀门类型SMC电磁阀有多种不同类型的阀门，包括直动式和间接式。

根据实际需求选择适合的阀门类型。

选型样本基于上述选型要点，以下是一个选型样本：标题：SMC电磁阀选型样本应用场景该选型样本适用于一个工业生产线上的气动控制系统，需要使用电磁阀控制气体流动。

选型要点•工作压力范围：0.15MPa至1.0MPa•电压类型：DC24V•连接口径：G1/4•工作模式：常开型•阀门类型：直动式选型结果基于以上要点，推荐选择以下型号的SMC电磁阀：型号：NVJ114-5G40B主要参数•工作压力范围：0.15MPa至1.0MPa•电压类型：DC24V•连接口径：G1/4•工作模式：常开型•阀门类型：直动式特点和优势•结构紧凑，体积小，重量轻•高性能密封材料，工作可靠•适用于空气、水和其他非腐蚀性介质的控制结论根据应用场景和选型要点，推荐选择SMC型号NVJ114-5G40B直动式常开型电磁阀，该电磁阀具有良好的工作压力范围、适合的接口尺寸和工作电压，并且具有紧凑的结构和高性能密封材料，能够满足工业生产线上的气动控制需求。

SMC电磁阀选型样本1. 引言SMC电磁阀是一种常用的控制元件，在自动化控制系统中起着非常重要的作用。

选型合适的SMC电磁阀能够有效控制液体、气体等流体的流动，并实现系统的自动控制。

本文档将介绍SMC电磁阀的选型原则、货号解析以及常用型号的参数和特点，帮助用户更好地选择合适的SMC电磁阀，确保系统的正常运行。

2. SMC电磁阀选型原则在选择SMC电磁阀时，需要考虑以下几个因素：2.1 流量要求根据实际应用需求确定所需要的流量范围。

电磁阀的通径越大，其能够处理的流量就越大。

因此，在选型时，需要参考所需的流量和系统的耗气量，选择合适的通径和口径。

2.2 工作压力电磁阀的工作压力需要根据系统的工作压力来确定。

一般情况下，选型时需要考虑系统的最高工作压力，并留有一定的余量，以确保电磁阀能够正常工作。

2.3 工作介质电磁阀的工作介质通常包括气体和液体。

在选型时，需要注意工作介质的种类、温度、粘度等因素，以保证电磁阀对工作介质的适应性和稳定性。

2.4 工作环境工作环境也是选型的重要因素之一，包括温度、湿度、腐蚀性气体等。

电磁阀的选型需要考虑工作环境的特点，选择适合的外壳材料和密封材料，以保证电磁阀在恶劣环境下的可靠性和稳定性。

3. SMC电磁阀货号解析SMC电磁阀的货号通常由一系列数字和字母组成，每个字符代表了不同的信息。

以下是SMC电磁阀货号的解析方法：•第一个字符：代表产品系列。

例如，“SY”代表“多通电磁阀系列”，“SV”代表“低功率电磁阀系列”等。

•第二个字符：代表产品类型。

例如，“A”代表“四通电磁阀”，“B”代表“三通电磁阀”等。

•第三个字符：代表电磁阀的口径。

例如，“025”代表“2.5mm”，“200”代表“20mm”等。

•第四个字符：代表任务位置。

例如，“R”代表“正常耐压”，“L”代表“低耐压”等。

•其余字符：代表特殊功能或选项。

例如，“10”代表“AC220V”，“30”代表“DC24V”等。

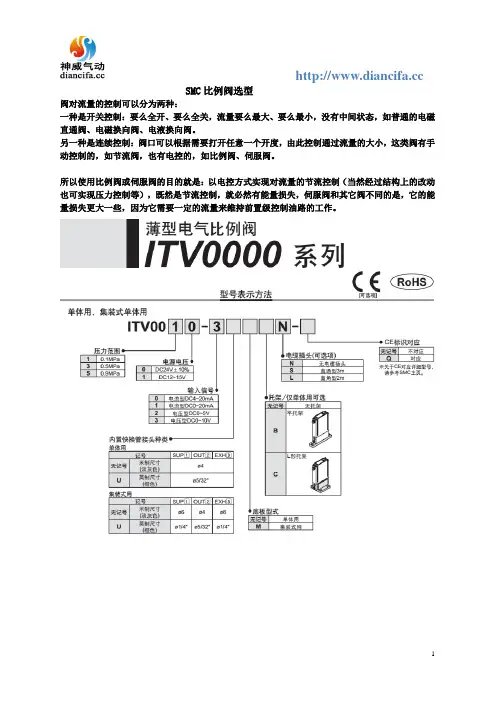

SMC比例阀选型
阀对流量的控制可以分为两种：
一种是开关控制：要么全开、要么全关，流量要么最大、要么最小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。

另一种是连续控制：阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。

所以使用比例阀或伺服阀的目的就是：以电控方式实现对流量的节流控制（当然经过结构上的改动也可实现压力控制等），既然是节流控制，就必然有能量损失，伺服阀和其它阀不同的是，它的能量损失更大一些，因为它需要一定的流量来维持前置级控制油路的工作。

SMC气缸需要从哪些方面选择SMC气缸是一种广泛应用于自动化掌控系统中的气动元件，其重要作用是将压缩空气转化为机械运动。

选择合适的SMC气缸对于自动化掌控系统的正常运行和效率提高至关紧要。

在选择SMC气缸时，我们需要考虑以下几个方面：一、气缸类型首先需要选择合适的气缸类型，常见的气缸类型有：1、双向气缸：具有两个工作方向，可实现双向伸缩和收缩。

适合于需要顺畅反复进行推拉工作的场合。

2、单向气缸：只有一个推力方向，适合于只需要单向推动的场合。

3、双杆气缸：具有两个末端杆，可同时拉伸和推力。

适合于需要高精度定位的场合。

4、旋转气缸：用于旋转和夹持构件的场合。

5、宽度方向气缸：用于扩展操作和夹紧操作的场合。

二、气缸口径和行程在选择气缸时，我们还需要考虑气缸的口径和行程。

口径决议了气缸的推力大小，一般情况下，推力越大的气缸，口径也需要越大。

行程指气缸末端杆运动的距离，越大的行程意味着气缸需要更多的推力，并且需要更长的时间来完成相应的操作。

三、工作压力SMC气缸的工作压力范围通常为0.1—1.0 Mpa，假如工作压力超出该范围，气缸将无法正常运行。

因此，在选择气缸时，需要依据实际工作环境和要求来确定合适的工作压力范围。

四、气缸材质和密封件气缸的运行环境和介质会对气缸的材质和密封件提出要求。

气缸材质越坚固，耐腐蚀性越强，则气缸的使用寿命也会更加长期。

假如气缸用于介质较为腐蚀的场合，则需使用不锈钢制成的气缸。

同时，在选择气缸时，需要注意选用合适的密封件。

依据介质的特性选择气缸的密封件材质，以保证气缸能够安全、稳定地工作。

五、气缸的附加功能除了基本的推拉操作外，一些SMC气缸还具有其他附加功能，如自动定位和防爆性能等。

这些额外的功能可以在某些特定应用场合中提高气缸的使用效率和安全性。

六、气缸的造型和尺寸气缸的造型和尺寸也是选择气缸时需要考虑的因素。

一些气缸具有易于安装、维护和修理等特点，这些气缸的尺寸和造型都是针对这些特点进行设计的。

SMC 气缸的选型指南气缸是很多行业中的常用元件，用于将流体能量转换为机械运动，从而驱动机械设备的运转。

SMC 气缸是市场上知名的品牌之一，其产品广泛应用于工业自动化、半导体制造、生产线自动化、医疗设备等领域。

在选择 SMC 气缸时，客户应当从以下几个方面考虑：1. 气缸类型SMC 气缸有多种类型可供选择，包括单动气缸、双动气缸、旋转气缸、薄型气缸等。

不同类型的气缸适用于不同的工作场景。

比如单动气缸适用于单向推动工作，而双动气缸适用于正反向推动；旋转气缸适用于需要进行旋转的工作场景，薄型气缸适用于空间受限的场合等。

因此，在选择气缸类型时，应依据实在的工作需求进行选择。

2. 气缸尺寸SMC 气缸有多种规格和尺寸可供选择，客户应依据需要选择合适的气缸尺寸。

气缸尺寸的选择应综合考虑气缸行程、内径、活塞杆的直径和工作环境等因素。

假如规格尺寸选择不当，可能会导致气缸无法充分工作需求，损坏设备，带来不必要的损失。

3. 工作压力和流量SMC 气缸的工作压力和流量也是选择气缸时需要考虑的紧要因素。

不同的工作场景需要不同的工作压力和流量。

一般而言，大流量气缸体积大、响应速度慢，适用于负载大、作业环境多而杂的场合；小流量气缸规格小、响应速度快，适用于负载小、作业速度快的场合。

在选择气缸时，应综合考虑工作压力和流量以充分生产线工作的需求。

4. 气缸质量质量是气缸选型时需要考虑的关键因素。

SMC 气缸质量牢靠，经过了严密的质量检验，符合国际标准。

但是它们是由不同的材料制成的，因此质量和性能也有所不同。

依据实在的设备和要求，客户应从不同选项中选择气缸质量的适当级别。

5. 其他因素在气缸的选择过程中，还需要考虑其他因素。

例如，气缸的连接方式、传感器的位置、安装方法等。

它们会影响气缸的使用效果和寿命，因此在选择过程中必需进行认真的综合分析和考虑。

总的来说，SMC 气缸的选型需要综合考虑多种因素，而以上列出的因素仅是使用 SMC 气缸时需要考虑的大多数事项。

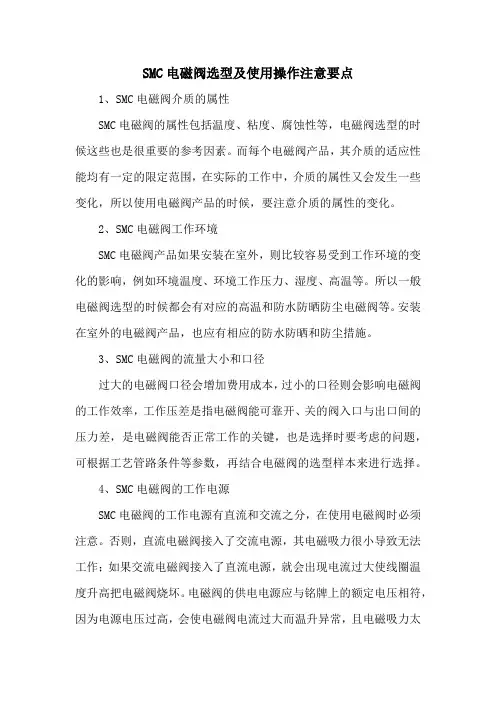

SMC电磁阀选型及使用操作注意要点
1、SMC电磁阀介质的属性
SMC电磁阀的属性包括温度、粘度、腐蚀性等，电磁阀选型的时候这些也是很重要的参考因素。

而每个电磁阀产品，其介质的适应性能均有一定的限定范围，在实际的工作中，介质的属性又会发生一些变化，所以使用电磁阀产品的时候，要注意介质的属性的变化。

2、SMC电磁阀工作环境
SMC电磁阀产品如果安装在室外，则比较容易受到工作环境的变化的影响，例如环境温度、环境工作压力、湿度、高温等。

所以一般电磁阀选型的时候都会有对应的高温和防水防晒防尘电磁阀等。

安装在室外的电磁阀产品，也应有相应的防水防晒和防尘措施。

3、SMC电磁阀的流量大小和口径
过大的电磁阀口径会增加费用成本，过小的口径则会影响电磁阀的工作效率，工作压差是指电磁阀能可靠开、关的阀入口与出口间的压力差，是电磁阀能否正常工作的关键，也是选择时要考虑的问题，可根据工艺管路条件等参数，再结合电磁阀的选型样本来进行选择。

4、SMC电磁阀的工作电源
SMC电磁阀的工作电源有直流和交流之分，在使用电磁阀时必须注意。

否则，直流电磁阀接入了交流电源，其电磁吸力很小导致无法工作；如果交流电磁阀接入了直流电源，就会出现电流过大使线圈温度升高把电磁阀烧坏。

电磁阀的供电电源应与铭牌上的额定电压相符，因为电源电压过高，会使电磁阀电流过大而温升异常，且电磁吸力太
大导致冲击力过大，而影响阀的可靠性。

如果电源电压过低，则电磁阀电磁吸力下降过多，会影响到开阀能力，其难以可靠工作。

SMC磁性开关CS1-U 规格及适⽤⽓缸型号
感应开
关信号
使⽤电压范
围
使⽤电流范
围
反应
时间
安装
型式
使⽤温
度范围
保护
等级
使⽤
寿命
适⽤⽓缸型号
CS1-U DC:5V~240V
AC:5V~380V
DC:5V~60mA
AC:
5V~50mA
1ms
（最
⼤）
环带安装
拉杆安装
0~60℃IP-67
≥5×106
（次）
SI
SU
SC
MI
MF
MA
MAL
CS1-U产品特征：具备短路保护，极性保护，内含浪涌吸收，使产品使⽤更轻便，永不因接线错误⽽导致永久性的损坏。

防护等级达到IP67级。

产品外观: ⾊彩光滑，采⽤全螺纹铣边，便于安装⽅便。

使⽤磁性开关时，应尽量原理强磁场⽕周边有导磁⾦属之环境，以避免⼲扰。

本公司专业⽣产油压缓冲器、液压缓冲器、精密稳速器、磁性开关、⽓缸等产品。

SMC无杆气缸的性能参数介绍无杆气缸因其和优越性能一直引导着世界气动技术和自动化掌控领域的先进科技。

在其基础上，结合广泛的、模块的元件系统来产生智能的自动化动作解决方案。

SMC无杆气缸可按多种方式分类：1、SMC气缸按尺寸分类：SMC气缸按缸径分类，通常将缸径为10mm以下的气缸称为微型缸，缸径为10～25mm的气缸称为小型缸，缸径为32～100mm的气缸称为中型缸，直径大于100mm的气缸称为大型缸。

2、SMC气缸按安装方式分类：基本安装型气缸：利用气缸缸体上的螺纹或通孔等进行安装脚座型气缸：通过L型叫做进行安装法兰型气缸：通过法兰进行安装，分杆侧法兰安装、无杆侧法兰安装耳环型气缸：通过耳环进行安装，可以实现气缸的摇摆，分为单耳环、双耳环和和一体耳。

耳轴型气缸：通过耳轴进行安装，可以实现气缸的摇摆，分为无杆侧耳轴、杆侧耳轴和中心耳轴。

另外，SMC气缸按缓冲形式可分为无缓冲、垫缓冲、气缓冲和设置液压缓冲器（用于高速）等气缸；按润滑方式，SMC气缸可分为给油气缸和不给油气缸；按位置检测方式分限位开关、带磁性开关气缸；按驱动方式分单作用气缸和双作用气缸。

SMC气缸结构原理：由于SMC气缸的使用目的不同，SMC气缸的构造也是多种多样的，但使用最多的是SMC单杆双作用气缸。

下面就以SMC单杆双作用气缸为例，说明气缸的基本构造。

缸筒的内径大小代表了气缸输出力的大小。

活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8um。

对钢管缸筒，内表面还应镀硬铬，以减小摩擦阻力和磨损，并能防止锈蚀。

缸筒材质除使用高碳钢管外，还是用高强度铝合金和黄铜。

小型气缸有使用不锈钢管的。

带磁性开关的气缸或在耐腐蚀环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。

SMC CM2气缸活塞上采纳组合密封圈实现双向密封，活塞与活塞杆用压铆链接，不用螺母。

活塞是SMC气缸中的受压力零件。

为防止活塞左右两腔相互窜气，设有活塞密封圈。

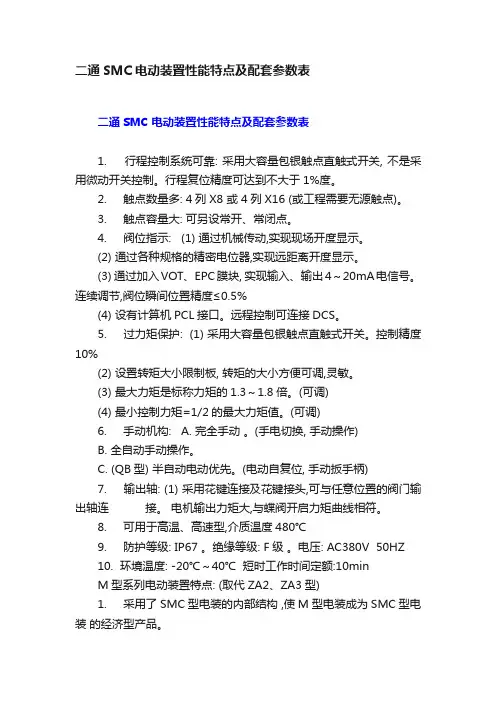

二通SMC电动装置性能特点及配套参数表二通SMC电动装置性能特点及配套参数表1. 行程控制系统可靠: 采用大容量包银触点直触式开关, 不是采用微动开关控制。

行程复位精度可达到不大于1%度。

2. 触点数量多: 4列X8 或 4列X16 (或工程需要无源触点)。

3. 触点容量大: 可另设常开、常闭点。

4. 阀位指示: (1) 通过机械传动,实现现场开度显示。

(2) 通过各种规格的精密电位器,实现远距离开度显示。

(3) 通过加入VOT、EPC膜块, 实现输入、输出4～20mA电信号。

连续调节,阀位瞬间位置精度≤0.5%(4) 设有计算机PCL接口。

远程控制可连接DCS。

5. 过力矩保护: (1) 采用大容量包银触点直触式开关。

控制精度10%(2) 设置转矩大小限制板, 转矩的大小方便可调,灵敏。

(3) 最大力矩是标称力矩的1.3～1.8倍。

(可调)(4) 最小控制力矩=1/2的最大力矩值。

(可调)6. 手动机构: A. 完全手动。

(手电切换, 手动操作)B. 全自动手动操作。

C. (QB型) 半自动电动优先。

(电动自复位, 手动扳手柄)7. 输出轴: (1) 采用花键连接及花键接头,可与任意位置的阀门输出轴连接。

电机输出力矩大,与蝶阀开启力矩曲线相符。

8. 可用于高温、高速型,介质温度480℃9. 防护等级: IP67 。

绝缘等级: F级。

电压: AC380V 50HZ10. 环境温度: -20℃～40℃短时工作时间定额:10minM型系列电动装置特点: (取代ZA2、ZA3型)1. 采用了SMC型电装的内部结构 ,使M型电装成为SMC型电装的经济型产品。

2. 型号、规格及输出力矩:00M1----- 5Kgm00M2-----5～ 10 Kgm — SMC0300M3-----10～40 Kgm — SMC0000M4-----40～60 Kgm — SMC0100M5-----60～270 Kgm — SMC2、3、4、5QT型系列电动装置特点: (取代QB型)1. 输出力矩5～100 Kgm2. 电装的箱体选用压铸铝材料。

SMC减压阀的选型原则SMC是一家全球性的自动化控制设备生产厂家，其减压阀的应用范围广泛，涵盖了工业、农业、医疗、物流等各个领域。

然而，不同领域的应用需求也有所不同，因此，在选型减压阀时需要遵循一些基本原则。

1. 流量与压差减压阀的主要作用是将高压气体或流体减压到设定的压力范围内，因此，在选型减压阀时，需要首先了解其设计的可调整范围。

一般来说，减压阀的调整范围越大，则其适用范围也越广。

此外，需要注意的是，选型减压阀时需要考虑所需的流量与压差。

流量与压差是决定减压阀工作稳定性与准确性的两个关键因素。

如果需要处理的气体或流体流量较大，那么就需要选用具有较大流量和调整范围的减压阀。

此外，对于高流量和高压差环境，需要选用高耐压、高流量的减压阀，以确保其可靠性和稳定性。

2. 工作环境在选择SMC减压阀时，需要考虑应用环境的特点。

例如，如果工作环境是极低温或极高温的，则需要选择相应的耐温型减压阀。

而对于在危险环境下使用的减压阀，则需要具备防爆、防腐等特殊的功能，并且需要符合相关的安全标准。

此外，工作环境的空间大小也是选择SMC减压阀的考虑因素之一。

如果工作空间有限，则需要选择紧凑型、方便安装和维护的减压阀。

3. 工艺要求不同行业、不同工艺对减压阀的要求也有所不同。

例如，食品、制药行业对产品的材质、清洁度和卫生标准有着更高的要求。

满足这些要求的减压阀需要选用符合相关标准的材料，并且需要具备良好的清洁性和卫生性。

另外，对于一些精密工艺或需要高精度的工艺，减压阀的调节精度、稳定性以及响应速度也需要满足更高的要求。

4. 品牌和质量保证品牌和质量保证是选择SMC减压阀的重要考虑因素之一。

作为全球自动化控制设备领域的领导品牌，SMC拥有较高的生产技术和品质控制标准，并且提供全面的售后服务。

在选择减压阀时，应该优先选择可靠性高、品质保证的品牌和型号。

5. 价格与性价比在选择SMC减压阀时，需要考虑其价格与性价比。

虽然品质保证和可靠性是选型减压阀时需要优先考虑的因素，但是对于一些预算受限的应用场景而言，也需要优先考虑性价比高的减压阀型号。

液压缓冲器的选型㈠应用数据F终值为㈡撞击模式①单纯的水平撞击②气缸推力下的水平撞击③自由落体撞击④气缸推力下向下的撞击①单纯的水平撞击(无推力)步骤1：计算动能E1计算 数值 E1单位结果 4.0J(N.m)步骤2：计算做工能量E2计算 数值 E2单位结果0.0J(N.m)步骤3：计算每次做工能量E计算 数值 E 单位结果4.0J(N.m)步骤4：计算每小时吸收能量E T计算 数值 E T 单位结果400.0J(N.m)步骤5：有效重量W E计算 数值 W E 单位结果0.0K g4.0J 400.0J 0.0kg步骤6：选型 表如下：的缓冲器小时吸收能量大于有效重量根据计算结果应选单次吸收能量大于②气缸推力下的水平撞击步骤1：计算动能E1计算 数值 E1单位结果 4.0J(N.m)步骤2：计算做工能量E2计算 数值 E2单位L的暂定值0.01m结果0.5J(N.m)步骤3：计算每次做工能量E计算 数值 E单位结果 4.5J(N.m)步骤4：计算每小时吸收能量E T计算 数值 E T单位结果447.1J(N.m)步骤5：有效重量W E计算 数值 W E单位结果 2.2K g次吸收能量大于 4.0J的缓冲器根据计算结果应选小时吸收能量大于447.1J有效重量 2.2kg③自由落体撞击步骤1：计算动能E1计算 数值 E1单位结果9.8J(N.m)步骤2：计算做工能量E2计算 数值 E2单位结果0.2J(N.m)步骤3：计算每次做工能量E计算 数值 E单位结果10.0J(N.m)步骤4：计算每小时吸收能量E T计算 数值 E T单位结果999.6J(N.m)步骤5：根据能量守恒定律求速度V计算 数值 V 单位结果3.1m /s步骤6：有效重量W E计算 数值 W E 单位结果2.0K g10.0J 999.6J 2.0kg④气缸推力下向下的撞击步骤1：计算动能E1根据计算结果应选单次吸收能量大于的缓冲器小时吸收能量大于有效重量计算 数值 E1单位结果 4.0J(N.m)步骤2：计算做工能量E2计算 数值 E2单位结果0.7J(N.m)步骤3：计算每次做工能量E计算 数值 E单位结果 4.7J(N.m)步骤4：计算每小时吸收能量E T计算 数值 E T单位结果466.7J(N.m)步骤5：有效重量W E计算 数值 W E 单位结果2.3K g4.7J 466.7J 2.3kg单次吸收能量大于小时吸收能量大于有效重量根据计算结果应选的缓冲器。
