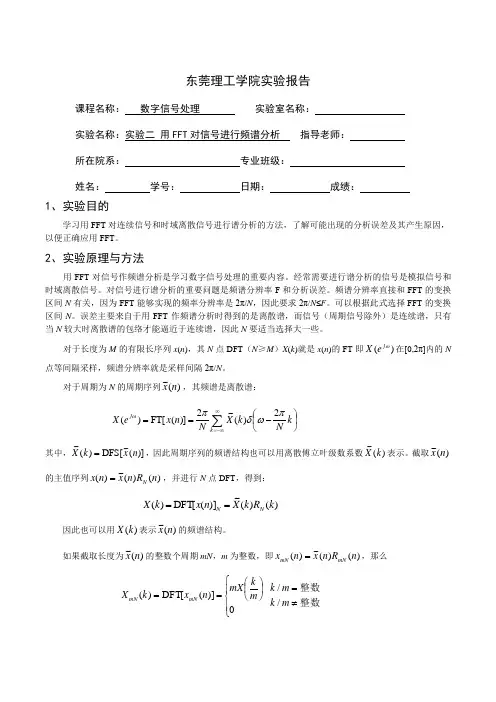

东莞理工学院实验报告课程名称： 数字信号处理 实验室名称： 实验名称：实验二 用FFT 对信号进行频谱分析 指导老师：所在院系： 专业班级： 姓名： 学号： 日期： 成绩：1、实验目的学习用FFT 对连续信号和时域离散信号进行谱分析的方法，了解可能出现的分析误差及其产生原因，以便正确应用FFT 。
2、实验原理与方法用FFT 对信号作频谱分析是学习数字信号处理的重要内容。
经常需要进行谱分析的信号是模拟信号和时域离散信号。
对信号进行谱分析的重要问题是频谱分辨率F 和分析误差。
频谱分辨率直接和FFT 的变换区间N 有关，因为FFT 能够实现的频率分辨率是2π/N ，因此要求2π/N ≤F 。
可以根据此式选择FFT 的变换区间N 。
误差主要来自于用FFT 作频谱分析时得到的是离散谱，而信号（周期信号除外）是连续谱，只有当N 较大时离散谱的包络才能逼近于连续谱，因此N 要适当选择大一些。
对于长度为M 的有限长序列x (n )，其N 点DFT （N ≥M ）X (k )就是x (n )的FT 即)(ωj e X 在[0,2π]内的N点等间隔采样，频谱分辨率就是采样间隔2π/N 。
对于周期为N 的周期序列)(~n x ，其频谱是离散谱： ∑∞-∞=⎪⎭⎫ ⎝⎛-==k j k N k X Nn x e X πωδπω2)(~2)](FT[)( 其中，)](~[DFS )(~n x k X =，因此周期序列的频谱结构也可以用离散傅立叶级数系数)(~k X 表示。
截取)(~n x 的主值序列)()(~)(n R n x n x N =，并进行N 点DFT ，得到： )()(~)]([DFT )(k R k X n x k X N N ==因此也可以用)(k X 表示)(~n x 的频谱结构。
如果截取长度为)(~n x 的整数个周期mN ，m 为整数，即)()(~)(n R n x n x mN mN =，那么 整数整数≠=⎪⎩⎪⎨⎧⎪⎭⎫⎝⎛==m k m k m k mX n x k X mN mN //0)]([DFT )(于是，)(k X mN 也可以表示)(~n x 的频谱结构。
数字信号处理习题解答 第二章 数据采集技术基础2。
1 有一个理想采样系统，其采样角频率Ωs =6π，采样后经理想低通滤波器H a （j Ω)还原,其中⎪⎩⎪⎨⎧≥Ω<Ω=Ωππ30321)(，，j H a 现有两个输入，x 1（t ）=cos2πt ，x 2(t )=cos5πt 。
试问输出信号y 1(t )，y 2(t ）有无失真？为什么？分析:要想时域采样后能不失真地还原出原信号,则采样角频率Ωs 必须大于等于信号谱最高角频率Ωh 的2倍，即满足Ωs ≥2Ωh 。
解:已知采样角频率Ωs =6π，则由香农采样定理，可得 因为x 1(t ）=cos2πt ，而频谱中最高角频率πππ32621=<=Ωh ,所以y 1(t ）无失真；因为x 2（t )=cos5πt ,而频谱中最高角频率πππ32652=>=Ωh ，所以y 2(t )失真。
2.2 设模拟信号x (t )=3cos2000πt +5sin6000πt +10cos12000πt ,求：（1） 该信号的最小采样频率；（2） 若采样频率f s =5000Hz ，其采样后的输出信号； 分析:利用信号的采样定理及采样公式来求解.错误!采样定理采样后信号不失真的条件为：信号的采样频率f s 不小于其最高频率f m 的两倍，即f s ≥2f m○，2采样公式)()()(s nT t nT x t x n x s===解：（1）在模拟信号中含有的频率成分是f 1=1000Hz ，f 2=3000Hz,f 3=6000Hz∴信号的最高频率f m =6000Hz由采样定理f s ≥2f m ，得信号的最小采样频率f s =2f m =12kHz (2）由于采样频率f s =5kHz,则采样后的输出信号⎪⎪⎭⎫⎝⎛⎪⎭⎫ ⎝⎛-⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛=⎪⎪⎭⎫⎝⎛⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛-⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛=⎪⎪⎭⎫⎝⎛⎪⎭⎫ ⎝⎛++⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛-+⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛=⎪⎪⎭⎫⎝⎛⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛=⎪⎪⎭⎫⎝⎛====n n n n n n n n n n n f n x nT x t x n x s s nT t s522sin 5512cos 13512cos 10522sin 5512cos 35112cos 105212sin 5512cos 3562cos 10532sin 5512cos 3)()()(πππππππππππ 说明：由上式可见,采样后的信号中只出现1kHz 和2kHz 的频率成分，即kHzf f f kHzf f f ss 25000200052150001000512211======，，若由理想内插函数将此采样信号恢复成模拟信号,则恢复后的模拟信号()()t t t f t f t y ππππ4000sin 52000cos 132sin 52cos 13)(21-=-=可见，恢复后的模拟信号y (t ) 不同于原模拟信号x (t )，存在失真，这是由于采样频率不满足采样定理的要求，而产生混叠的结果.第三章 傅里叶分析I. 傅里叶变换概述3。

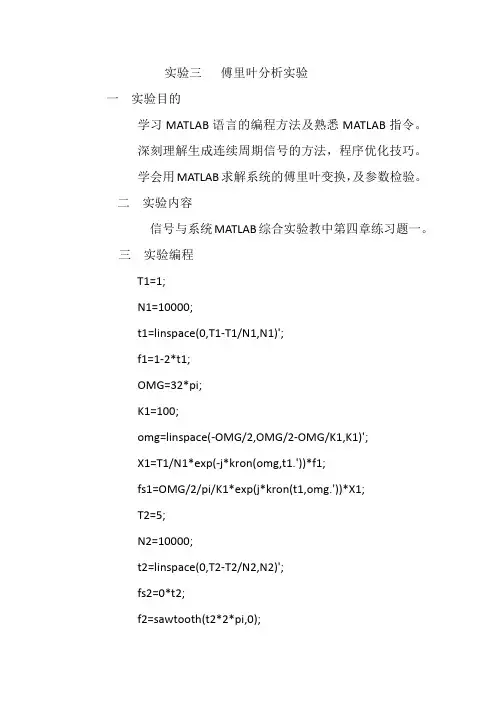

实验三傅里叶分析实验一实验目的学习MATLAB语言的编程方法及熟悉MATLAB指令。
深刻理解生成连续周期信号的方法，程序优化技巧。
学会用MATLAB求解系统的傅里叶变换，及参数检验。
二实验内容信号与系统MATLAB综合实验教中第四章练习题一。
三实验编程T1=1;N1=10000;t1=linspace(0,T1-T1/N1,N1)';f1=1-2*t1;OMG=32*pi;K1=100;omg=linspace(-OMG/2,OMG/2-OMG/K1,K1)';X1=T1/N1*exp(-j*kron(omg,t1.'))*f1;fs1=OMG/2/pi/K1*exp(j*kron(t1,omg.'))*X1;T2=5;N2=10000;t2=linspace(0,T2-T2/N2,N2)';fs2=0*t2;f2=sawtooth(t2*2*pi,0);X2=T2/N2*exp(-j*kron(omg,t2.'))*f2;fs2=fs2+OMG/2/pi/K1*exp(j*kron(t2,omg.'))*X2;figure;subplot(2,2,1);plot(omg,abs(X1),'b');xlabel('Frequency'),ylabel('Amplitude');title('单个锯齿周期幅频特性曲线');subplot(2,2,2);plot(t1,fs1,'r');xlabel('Time'),ylabel('Amplitude');title('Function after recovered');subplot(2,2,3);plot(omg,abs(X2),'g');xlabel('Frequency'),ylabel('Amplitude');title('五个锯齿周期幅频特性曲线');subplot(2,2,4);plot(t2,fs2,'k');xlabel('Time'),ylabel('Amplitude');title('Function after recovered');)四实验结果五实验总结通过本实验学习MATLAB语言的编程方法及熟悉MATLAB指令，深刻理解生成连续周期信号的方法，程序优化技巧。

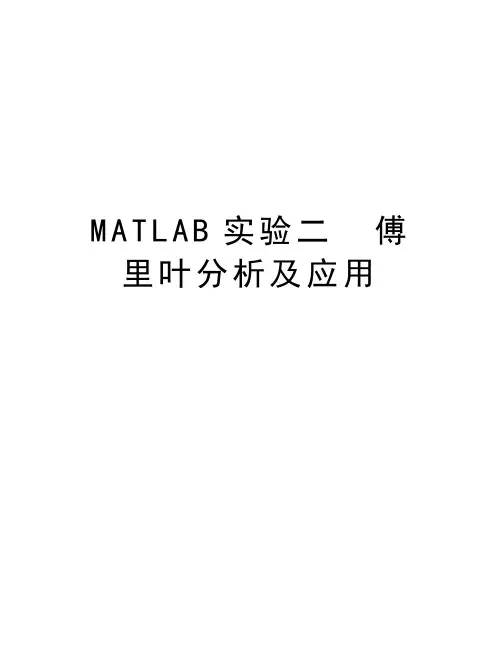

M A T L A B实验二傅里叶分析及应用实验二傅里叶分析及应用一、实验目的（一）掌握使用Matlab进行周期信号傅里叶级数展开和频谱分析1、学会使用Matlab分析傅里叶级数展开，深入理解傅里叶级数的物理含义2、学会使用Matlab分析周期信号的频谱特性（二）掌握使用Matlab求解信号的傅里叶变换并分析傅里叶变换的性质1、学会运用Matlab求连续时间信号的傅里叶变换2、学会运用Matlab求连续时间信号的频谱图3、学会运用Matlab分析连续时间信号的傅里叶变换的性质（三）掌握使用Matlab完成信号抽样并验证抽样定理1、学会运用MATLAB完成信号抽样以及对抽样信号的频谱进行分析2、学会运用MATLAB改变抽样时间间隔，观察抽样后信号的频谱变化3、学会运用MATLAB对抽样后的信号进行重建二、实验条件Win7系统，MATLAB R2015a三、实验内容1、分别利用Matlab符号运算求解法和数值计算法求下图所示信号的FT，并画出其频谱图（包括幅度谱和相位谱）[注：图中时间单位为：毫秒(ms)]。
Code:ft = sym('(t+2)*(heaviside(t+2)-heaviside(t+1))+(heaviside(t+1)-heaviside(t-1))+(2-t)*(heaviside(t-1)-heaviside(t-2))');fw = simplify(fourier(ft));subplot(2, 1, 1);ezplot(abs(fw)); grid on;title('amp spectrum');phi = atan(imag(fw) /real(fw));subplot(2, 1, 2);ezplot(phi); grid on;符号运算法Code:dt = 0.01;t = -2: dt: 2;ft = (t+2).*(uCT(t+2)-uCT(t+1))+(uCT(t+1)-uCT(t-1))+(2-t).*(uCT(t-1)-uCT(t-2));N = 2000;k = -N: N;w = pi * k / (N*dt);fw = dt*ft*exp(-i*t'*w);fw = abs(fw);plot(w, fw), grid on;axis([-2*pi 2*pi -1 3.5]);t(20 π ex p(-3 t) heaviside(t) - 8 π ex p(-5 t) heaviside(t))/(2 π)数值运算法2、试用Matlab 命令求ωωωj 54-j 310)F(j ++=的傅里叶反变换，并绘出其时域信号图。
