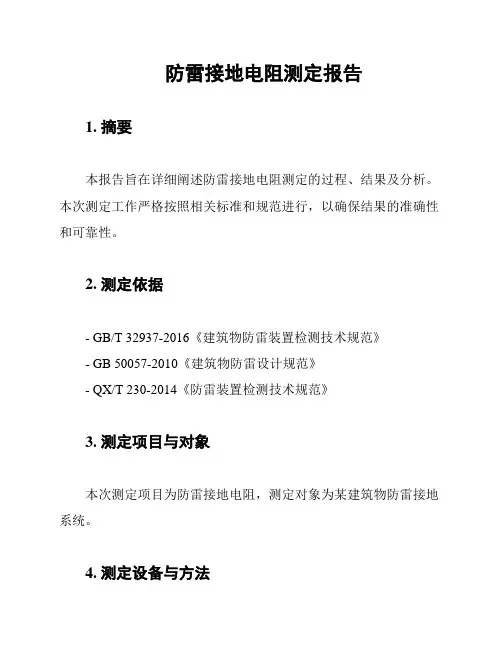

防雷接地电阻测定报告1. 摘要本报告旨在详细阐述防雷接地电阻测定的过程、结果及分析。
本次测定工作严格按照相关标准和规范进行,以确保结果的准确性和可靠性。
2. 测定依据- GB/T 32937-2016《建筑物防雷装置检测技术规范》- GB 50057-2010《建筑物防雷设计规范》- QX/T 230-2014《防雷装置检测技术规范》3. 测定项目与对象本次测定项目为防雷接地电阻,测定对象为某建筑物防雷接地系统。
4. 测定设备与方法4.1 测定设备- 接地电阻测试仪:型号XXX,生产厂家XXX。
- 测试导线:符合国家标准要求的测试导线。
- 接地棒:符合国家标准要求的接地棒。
4.2 测定方法采用四点法进行测定,具体步骤如下:1. 在接地系统的接地体上距接地体20米处设置A点,在距接地体40米处设置B点,在距接地体60米处设置C点,在距接地体80米处设置D点。
2. 将测试仪的四个探针分别接到A、B、C、D点,确保连接可靠。
3. 开启测试仪,进行测试,记录测试数据。
4. 计算得出防雷接地电阻值。
5. 测定结果与分析5.1 测定结果本次测定共进行3次,测定的防雷接地电阻值分别为:- 第一次测定:XΩ- 第二次测定:YΩ- 第三次测定:ZΩ5.2 分析本次测定的防雷接地电阻值均符合《建筑物防雷设计规范》GB 50057-2010中关于接地电阻的要求。
从测定结果来看,接地电阻值较为稳定,说明该建筑物防雷接地系统的接地效果良好。
6. 结论与建议根据测定结果,该建筑物防雷接地系统的接地电阻值符合国家标准要求,接地效果良好。
建议继续加强对该建筑物防雷接地系统的维护与管理,确保其安全可靠。
7. 测定人员- 测定人:XXX- 审核人:XXX8. 测定日期- 测定日期:XXXX年XX月XX日---以上为防雷接地电阻测定报告的模板,您可以根据实际情况进行修改和完善。
如有需要,请随时联系。

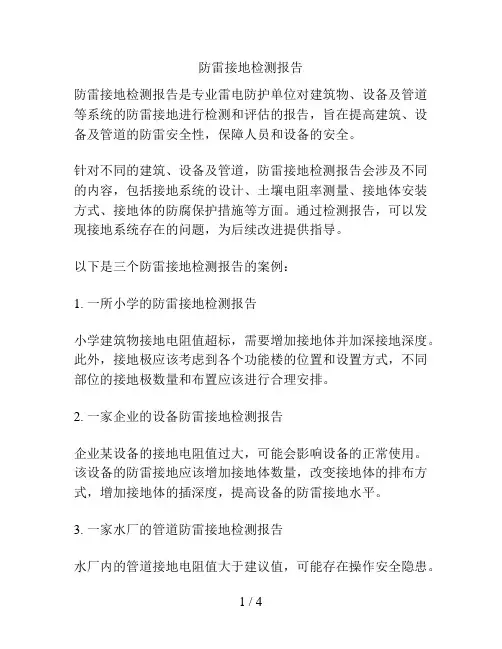

防雷接地检测报告防雷接地检测报告是专业雷电防护单位对建筑物、设备及管道等系统的防雷接地进行检测和评估的报告,旨在提高建筑、设备及管道的防雷安全性,保障人员和设备的安全。
针对不同的建筑、设备及管道,防雷接地检测报告会涉及不同的内容,包括接地系统的设计、土壤电阻率测量、接地体安装方式、接地体的防腐保护措施等方面。
通过检测报告,可以发现接地系统存在的问题,为后续改进提供指导。
以下是三个防雷接地检测报告的案例:1. 一所小学的防雷接地检测报告小学建筑物接地电阻值超标,需要增加接地体并加深接地深度。
此外,接地极应该考虑到各个功能楼的位置和设置方式,不同部位的接地极数量和布置应该进行合理安排。
2. 一家企业的设备防雷接地检测报告企业某设备的接地电阻值过大,可能会影响设备的正常使用。
该设备的防雷接地应该增加接地体数量,改变接地体的排布方式,增加接地体的插深度,提高设备的防雷接地水平。
3. 一家水厂的管道防雷接地检测报告水厂内的管道接地电阻值大于建议值,可能存在操作安全隐患。
针对该问题,需要对接地系统进行改造,增加接地体数量、采用扁平化的接地电网,保持接地体之间的均匀距离等措施。
综上所述,防雷接地检测报告是保障建筑、设备及管道防雷安全的重要手段。
在日常工作和生活中,建议广大用户对自己的防雷接地系统进行检测和维护,提高安全性。
此外,防雷接地检测报告的出具需要由具备相关资质的专业机构进行。
这些专业机构能够利用精密检测仪器,对接地系统进行精准测量,并根据实际测量结果进行评估和分析,提出设备和系统的升级改进方案,使其达到更好的防雷接地效果。
防雷接地检测报告的实施对我们的生产和生活具有重要的意义。
其作用不仅在于提高设备的安全性,还能够有效预防由于雷击而引起的火灾、爆炸等事故的发生。
在防雷接地检测报告出具后,我们不仅要及时采取相关的技术措施改进接地系统,还要配合检测单位对接地系统的维护和保养工作,使其保持长期的稳定性和可靠性。

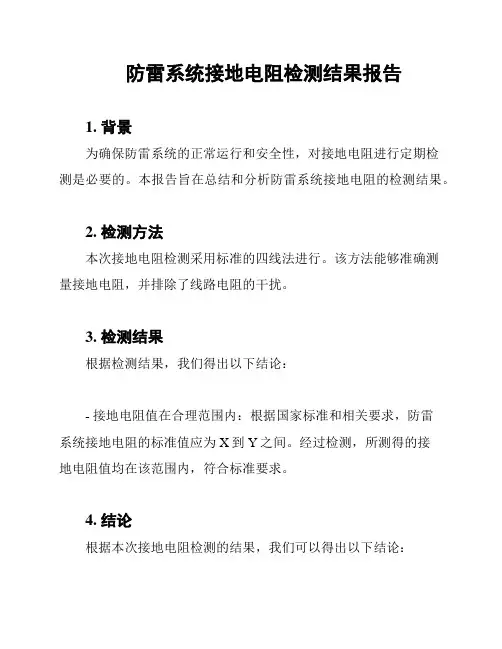

防雷系统接地电阻检测结果报告
1. 背景
为确保防雷系统的正常运行和安全性,对接地电阻进行定期检
测是必要的。
本报告旨在总结和分析防雷系统接地电阻的检测结果。
2. 检测方法
本次接地电阻检测采用标准的四线法进行。
该方法能够准确测
量接地电阻,并排除了线路电阻的干扰。
3. 检测结果
根据检测结果,我们得出以下结论:
- 接地电阻值在合理范围内:根据国家标准和相关要求,防雷
系统接地电阻的标准值应为X到Y之间。
经过检测,所测得的接
地电阻值均在该范围内,符合标准要求。
4. 结论
根据本次接地电阻检测的结果,我们可以得出以下结论:
- 防雷系统的接地电阻值正常,符合安全要求;
- 防雷系统的接地装置运行良好,没有发现异常情况。
5. 建议
基于本次检测结果,我们提出以下建议:
- 定期检测:为保证防雷系统的持续可靠性,建议定期进行接地电阻的检测,以确保其一直处于合理范围内;
- 维护保养:定期对防雷系统的接地装置进行维护保养,确保其正常运行。
6. 免责声明
本报告仅仅基于接地电阻的检测结果,不涉及其他电气或法律方面的问题。
对于防雷系统的其他方面,建议您咨询相关专业人士或机构,以获取更全面的意见和建议。
---
以上为防雷系统接地电阻检测结果报告。

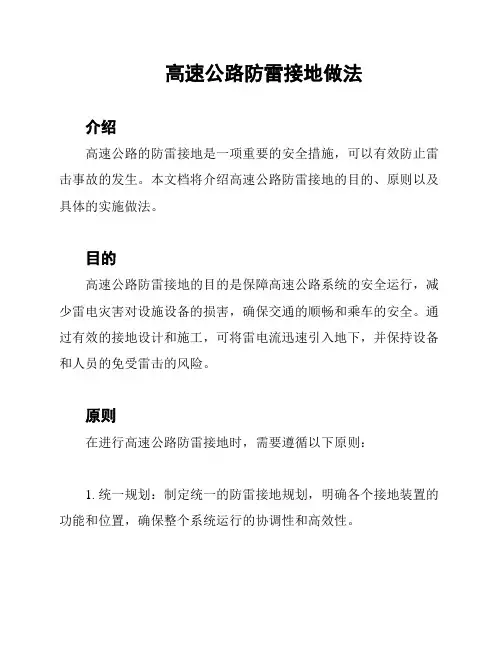

高速公路防雷接地做法介绍高速公路的防雷接地是一项重要的安全措施,可以有效防止雷击事故的发生。
本文档将介绍高速公路防雷接地的目的、原则以及具体的实施做法。
目的高速公路防雷接地的目的是保障高速公路系统的安全运行,减少雷电灾害对设施设备的损害,确保交通的顺畅和乘车的安全。
通过有效的接地设计和施工,可将雷电流迅速引入地下,并保持设备和人员的免受雷击的风险。
原则在进行高速公路防雷接地时,需要遵循以下原则:1. 统一规划:制定统一的防雷接地规划,明确各个接地装置的功能和位置,确保整个系统运行的协调性和高效性。
2. 多点接地:合理设置多个接地点,增加接地面积,提高接地效果,减少雷电流经过设备和结构物的可能性。
3. 接地电阻值:接地电阻值应符合国家规定的标准,一般要求不大于10欧姆。
通过减小接地电阻值,可以降低雷击概率,提高系统的防护能力。
4. 接地材料选择:选用导电性能好、耐腐蚀能力强的材料,如铜质和钢材等,以保证接地系统的可靠性和持久性。
实施做法以下是高速公路防雷接地的具体实施做法:1. 地下接地网建设:在高速公路沿线或设施附近建设地下接地网,将接地装置与主系统连接,形成一个完整的接地系统。
2. 设置避雷针:在高速公路的桥梁、隧道等高架结构物上设置避雷针,将雷电引入接地系统,减少对结构物的损害。
3. 良好的接地材料施工:使用导电性能好的材料,确保接地材料的质量和施工质量,避免因接地装置失效而引发雷击事故。
4. 定期检测和维护:对高速公路防雷接地系统进行定期巡检和维护,保持接地装置的完好和接地电阻的稳定。
结论高速公路防雷接地是保障高速公路安全运行的重要措施。
通过统一规划、多点接地、合理选择接地材料和定期维护等做法,可以有效地降低雷击事故的风险,确保公路系统的安全性和可靠性。
只有保证高速公路的防雷接地工作做到位,才能让交通更加安全顺畅。

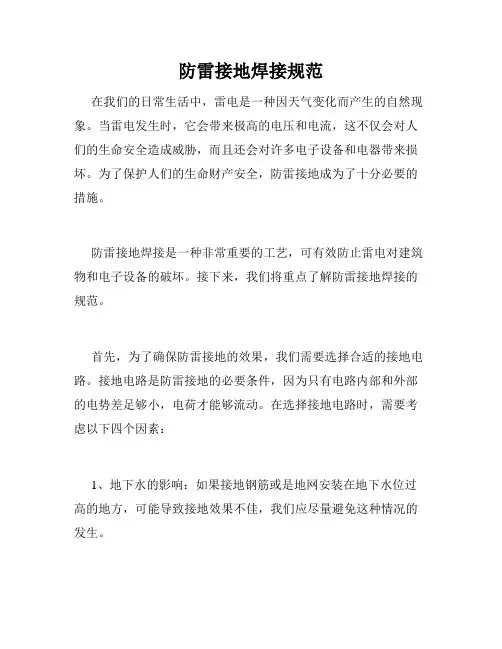

防雷接地焊接规范在我们的日常生活中,雷电是一种因天气变化而产生的自然现象。
当雷电发生时,它会带来极高的电压和电流,这不仅会对人们的生命安全造成威胁,而且还会对许多电子设备和电器带来损坏。
为了保护人们的生命财产安全,防雷接地成为了十分必要的措施。
防雷接地焊接是一种非常重要的工艺,可有效防止雷电对建筑物和电子设备的破坏。
接下来,我们将重点了解防雷接地焊接的规范。
首先,为了确保防雷接地的效果,我们需要选择合适的接地电路。
接地电路是防雷接地的必要条件,因为只有电路内部和外部的电势差足够小,电荷才能够流动。
在选择接地电路时,需要考虑以下四个因素:1、地下水的影响:如果接地钢筋或是地网安装在地下水位过高的地方,可能导致接地效果不佳,我们应尽量避免这种情况的发生。
2、地下电阻值:为了保证接地的可靠性,需要选取具有较低电阻值的接地电路,这样才能在雷电冲击时通过大电流去保护设备。
3、接地电路的长度:为了保证防雷接地的效果,我们需要确保接地电路具有足够的长度。
一般来说,这个长度应大于接地电极与周围地面的距离,这样才能保证接地电路与周围地面之间的电势差足够小。
4、接地电路的铺设方式:在铺设接地电路时要注意布局合理,如距离建筑物过近将会减弱接地效果。
其次,防雷接地焊接在操作时也需要遵守相关的规范标准。
具体的操作规范如下:1、接地电桩应垂直钻孔或倾斜钻孔,若仅有一条接地电极,则应放在接近建筑物中心的地方。
2、建筑物的接地体和外部接地体之间应尽量减少长度,以提高防雷接地效果。
3、在焊接过程中,要注意热量控制,避免产生裂缝和变形,影响接地电路的连通性。
4、对于各种接地管道,在使用前需要检查是否有积水,有无堵塞和破损等情况。
5、在进行接地回路焊接之前,需要仔细清理接地环或者地网的锈斑、氧化层以及涂层等,以及使用电阻计检查接地回路的接地电阻值。
最后需要注意的是,以上规范只是在实际的防雷接地中一个基础参考,但是对于防雷接地的实施而言,还需要根据具体的工程要求和要求配备专业的工程施工人员。
防雷接地测试原理、方式及注意事项编制人:项继鹏沈阳西雅帝环境物业管理有限公司二零一六年(一)正确选择接地电阻测量方式及测量原理接地电阻测量方法通常有以下几种:两线法、三线法、四线法、单钳法和双钳法。
各有各的特点,实际测量时,尽量选择正确的方式,才能使测量结果准确无误。
1.两线法条件:必须有已知接地良好的地,如PEN等,所测量的结果是被测地和已知地的电阻和。
如果已知地远小于被测地的电阻,测量结果可以作为被测地的结果。
适用于:楼群稠密或水泥地等密封无法打地桩的地区。
接线:E+ES接到被测地,H+S接到已知地。
2.三线法条件:必须有两个接地棒:一个辅助地和一个探测电极。
各个接地电极间的距离不小于20米。
原理是在辅助地和被测地之间加上电流,测量被测地和探测电极间的电压降,测量结果包括测量电缆本身的电阻。
适用于:地基接地,建筑工地接地和防雷接地。
接线:S接探测电极,H接辅助地,E和ES连接后接被测地。
3.四线法基本上同三线法,在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替代三线法,测量时E和ES必须单独直接连接到被测地。
该方法是所有接地电阻测量方法中准确度最高的。
4.单钳测量测量多点接地中的每个接地点的接地电阻,而且不能断开接地连接防止发生危险。
适用于:多点接地,不能断开连接,测量每个接地点的电阻。
接线:用电流钳监测被测接地点上的电流。
5.双钳法条件:多点接地,不打辅助地桩,测量单个接地。
接线:使用厂商指定的电流钳接到相应的插口上,将两钳卡在接地导体上,两钳间的距离要大于0.25米。
(二)接地电阻值的正确测量接地是电器安全技术中很重要的工作之一,接地装置的合适与否,接地电阻值是否合乎标准要求,直接影响到电力系统设备的正常运行,影响到建筑物的安全,还关系到人身安全。
因此,应当正确选择接地方法及测量接地电阻。
笔者现依据接地电阻的测量原理及结合实际测试,提出下述测量接地电阻的几点经验。
一、测量前的分析测量前应掌握埋地电极的分布情况(最好查阅竣工图),然后依据公式: (s为电极系统所覆盖的面积),并按图纸计算接地系统的有限半径,以确定辅助电极的远近位置和朝向。
防雷接地电阻测试标准防雷接地电阻测试标准为了确保建筑物和设备的安全运行,防雷接地电阻测试是一个非常重要的环节。
本文将介绍防雷接地电阻测试的标准和要求。
一、测试目的防雷接地电阻测试的主要目的是检测建筑物和设备的接地系统是否符合相关标准要求,以确保其能够有效地将雷击电流引入地下,保护建筑物和设备不受雷击损害。
二、测试方法防雷接地电阻测试一般采用四线法进行,测试仪器主要包括电流源、电压表和接地电阻测试仪。
测试人员需要按照以下步骤进行测试:1. 确定测试点:根据相关标准要求,确定需要测试的接地装置的位置。
2. 准备测试仪器:将电流源、电压表和接地电阻测试仪连接好,并确保其正常工作。
3. 测试前准备:清理测试点周围的杂物,确保测试点表面干净。
4. 进行测试:将电流源与接地装置连接好,设置合适的电流值,并记录下电压表的读数。
5. 计算电阻值:根据测试结果计算出接地电阻的数值,并与相关标准进行对比。
三、测试标准防雷接地电阻测试的标准主要包括以下几个方面:1. 接地电阻值:根据不同的建筑物和设备类型,接地电阻的标准值也有所不同。
一般来说,建筑物的接地电阻应小于10欧姆,设备的接地电阻应小于1欧姆。
2. 测试频率:接地电阻测试一般采用频率为1kHz的交流电进行,这是为了模拟实际雷击时的情况。
3. 测试条件:接地电阻测试应在正常天气条件下进行,不受降雨等因素的干扰。
4. 测试结果记录:测试人员需要将测试结果记录下来,并保存至少一年的时间。
四、测试注意事项在进行防雷接地电阻测试时,需要注意以下几个事项:1. 安全第一:在进行测试前,需要确保测试人员具备相关的安全知识和操作技能,以避免发生意外事故。
2. 仪器校验:测试仪器需要定期进行校验和维护,以确保测试结果的准确性。
3. 测试点选择:选择合适的测试点非常重要,应避免选择有涂料、油漆等涂层覆盖的地方。
4. 测试结果解读:测试结果需要与相关标准进行对比,并进行合理解读。

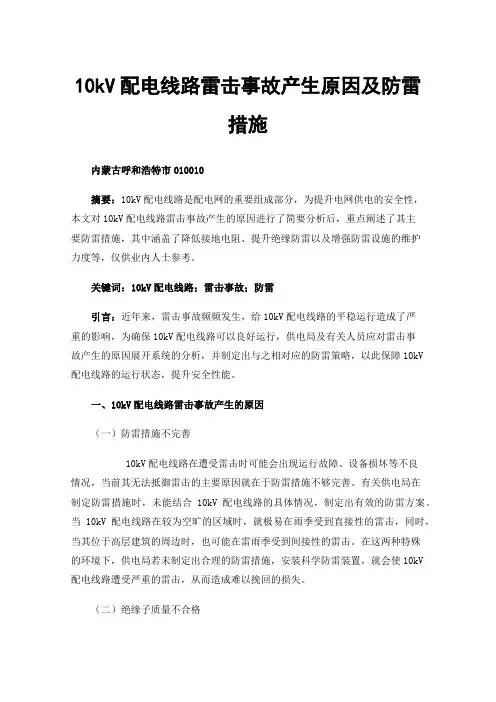

10kV配电线路雷击事故产生原因及防雷措施内蒙古呼和浩特市010010摘要:10kV配电线路是配电网的重要组成部分,为提升电网供电的安全性,本文对10kV配电线路雷击事故产生的原因进行了简要分析后,重点阐述了其主要防雷措施,其中涵盖了降低接地电阻、提升绝缘防雷以及增强防雷设施的维护力度等,仅供业内人士参考。
关键词:10kV配电线路;雷击事故;防雷引言:近年来,雷击事故频频发生,给10kV配电线路的平稳运行造成了严重的影响,为确保10kV配电线路可以良好运行,供电局及有关人员应对雷击事故产生的原因展开系统的分析,并制定出与之相对应的防雷策略,以此保障10kV配电线路的运行状态,提升安全性能。
一、10kV配电线路雷击事故产生的原因(一)防雷措施不完善10kV配电线路在遭受雷击时可能会出现运行故障、设备损坏等不良情况,当前其无法抵御雷击的主要原因就在于防雷措施不够完善。
有关供电局在制定防雷措施时,未能结合10kV配电线路的具体情况,制定出有效的防雷方案。
当10kV配电线路在较为空旷的区域时,就极易在雨季受到直接性的雷击,同时,当其位于高层建筑的周边时,也可能在雷雨季受到间接性的雷击。
在这两种特殊的环境下,供电局若未制定出合理的防雷措施,安装科学防雷装置,就会使10kV配电线路遭受严重的雷击,从而造成难以挽回的损失。
(二)绝缘子质量不合格绝缘子作为10kV配电线路中重要的电气部件,对架空输电线路的安稳运行具有十分重要的作用,因此,绝缘子的质量问题直接影响着10kV配电线路的防雷效果。
一旦绝缘子存在严重的质量问题,那么在产生雷击时,过电压就会将其击穿,进而导致10kV配电线路出现运行故障,给配电网的平稳运行造成阻碍。
(三)接地装置损坏接地装置是10kV配电线路的基础配电设施,其主要作用就是在发生雷击时,对雷电流进行引流,将雷电的最大电流引到大地,在发生雷击事故时,电气装置会将雷电流以最快的速度输送至大地,最大程度上降低雷击对线路的损坏。
接地装置:接地装置中接地极一般采用Φ19或Φ25的圆钢或者L40X4或L50X5的角钢。
钢管时为G50。
接地极埋深不小于0.6m;垂直接地体长度不小于2.5m,其间距不小于5m,两接地极间采用接地母线即扁钢焊接。
为防止跨步电压对人体的伤害,接地体距外墙不小于3m,避开人行道不小于1.5m。
人工接地装置接地体间距不小于5m是为了降低接地体屏蔽作用。
垂直极根数变化对地网接地电阻的影响:其它条件不变,接地系统的接地电阻R随垂直极根数N的增加而降低,当布置的垂直接地极根数达到一定数量时,接地电阻R的减小趋于饱和,其主要原因是垂直接地极间距减小后,相互之间屏蔽作用增强的缘故。
另外,垂直极显然对水平网散流有抑制作用。
即添加垂直极后接地系统总的接地电阻并不是垂直极与水平网的接地电阻的简单并联,而是存在一个屏蔽系数,垂直极的根数越多,屏蔽系数越大。
前言接地电阻越大,分流的电流越大,防雷、电气安全和抗干扰作用就越明显。
1 接地电阻的定义接地电阻实质上是电流经地面某点流向地下某确定点之间用欧姆定律计算出来的一个物理值,定义为接地极与电位为零的远方接地极之间的欧姆律电阻。
在实际工程中,由于测定接地电阻时,打入地下的接地金属探针与流入地表某点的距离是人为的,因此,接地电阻值是不完全确定的。
在防雷接地电阻测量时,是假定雷电流在地下疏散至40米处基本为零的前提下进行的,虽然如此,地下土壤结构的不同以及电流探针与接地极的方向不同、电压探针与电流探针之间的距离不同,接地电阻值有时有本质上的不同。
2 正确认识接地在防雷工程设计、施工、验收过程中,人们习惯于将接地电阻的大小作为衡量防雷工程质量的重要指标,认为接地电阻越小,散流越快,落雷物体高电位保持时间就越短,危险越小,以至于跨步电压、接触电压也越小。
然而,理论和实践证明,现代建筑物中往往有许多不同性质的电气设备,需要多个接地系统(防雷接地、设备保护接地、屏蔽接地、防静电接地等),这些接地都应纳入等电位连接范围内形成共用接地系统,但各接地系统连接采用不同的接地形式,接地效果就不同,有些不合理的接地形式还有造成反击的可能。
防雷接地验收技术要求和指标新建建筑物的防雷装置验收中的具体技术要求和指标,主要以《建筑物防雷设计规范》(GB 50057-94)(2000年版)和国家、各行业防雷设计规范等为依据。
以下按照防雷装置施工现场分段、分项验收的工程内容,分述验收中的具体技术要求和指标。
基础防雷接地验收技术要求和指标基础接地分为人工防雷接地装置和自然基础接地装置两种.它们的具体技术要求和指标为:1.人工接地装置技术要求和指标人工接地装置是指非利用建筑物基础桩、地梁,而用圆钢、角钢、扁钢或专用成品制作件,人工布设的接地装置。
其通常做法为。
材料规格:A.专用成品制作件。
B.角钢<50 mm X 50 mm X 5 mm,镀锌扁钢-40 mm X 4 mm;厚度>4 mm;钢管厚度)3.5 mm;圆钢直径D>10 mm(2)安装深度(埋设深度):-50-80 cm,冻土层以下。
(3)安装长度:垂直接地体2.5 m,间距-5 m。
水平接地体外引长度不应超过接地体有效长度,其中P为接地体周围的土城电阻率.(4)安装形式:①环形、水平接地体,②垂直接地体,③垂直与水平接地体混合而成的接地网。
当在建筑物周围的无刚筋的闭合条形混凝土基础内,敷设人工基础接地体时,接地体的规格尺寸规定如下表所示:(5)安装位置:按设计要求,不得将人工接地体敷设在基础坑底,一般应敷设在散水以外(距建筑物外墙皮0. 5-0. 8 m,灰土基础以外的基础桩边.人工接地体距建筑物出人口或人行道不应小于3m。
当各种接地不共用及与金属管道不相连时,其间距按不同防雷类别,其间距至少分别为,第一类:S>3m;第二类:S>2m;第三类:s>2m,建筑物地中距离按不同防雷类别应分别符合下列表达式: 第一类:S>0. 4R; (S-地中距离,R-冲击接地电阻值)第二类:S>0. 3K R;式中K-分流系数。
当只有单根引下线时,K=1;当有两根引下线及接闪器不成闭合环的多根引下线时,K=0.66;当接闪器为网状的或成闭合环时有多根引下线的情况下,K=0.44.(6)焊接情况:圆钢单边搭接焊接时长度不小于圈钢直径的12倍;双边搭接焊接时长度不小于圆钢直径的6倍,扁钢搭接长度为扁钢宽度的二倍,多面连续焊。
接地电阻的国家标准依据GB50057-94(2000版)《建筑物防雷设计规范》第三章、建筑物的防雷措施;第二节、第一类防雷建筑物的防雷措施要求,第 3.2.1条:防雷电感应的接地装置应和电气设备接地装置共用,其工频接地电阻不应大于10Ω。
第三节、第二类防雷建筑物的防雷措施要求,第3.3.4条:每根引下线的接地电阻不小于10Ω,防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。
第3.3.9条:避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不应大于10Ω。
架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连;当不相连时,架空管道应接地,其冲击接地电阻不应大于10Ω。
本规范第.2.0.3条四、五、六款所规定的建筑物,引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连;对架空金属管道尚应在距建筑物约25m处接地一次,其冲击接地电阻不应大于10Ω。
第四节、第三类防雷建筑物的防雷措施要求,第3.4.2条:每根引下线的冲击接地电阻不宜大于30Ω。
第3.4.9条:避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不宜大于30Ω。
电源系统接地电阻的要求依据JGJ 16-2008《民用建筑电气设计规范》第14章接地与安全:第14.7.5.3条要求,当机房接地与防雷接地系统共用时,接地电阻要求小于1Ω。
因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置,接地电阻要求小于1Ω。
依据GB50089-98《民用爆破器材工厂设计安全规范》第12章:电气;第12.6.4条:在电缆与架空线连接处,应装设避雷器。
避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不宜大于10Ω。
第12.7.2条:输送危险物质的各种室外架空管,应每隔20~25米接地一次,每处冲击接地电阻不应大于10Ω。
第12.7.3条:危险区域应采取相应的防静电措施。
防雷接地接地系统基础知识与分类接地基本概念1.接地的概念接地装置或接地系统中所指的“地”,和一般所指的大地的“地”是同一个概念。
所谓“接地”,就是为了工作或保护的目的,将电气设备或通信设备中的接地端子,通过接地装置与大地作良好的电气连接。
并将该部位的电荷注入大地,达到降低危险电压和防止电磁干扰的目的。
接地电阻接地体对地电阻和接地引线电阻的总和,称为接地装置的接地电阻。
接地电阻的数值。
等于接地装置对地电压与通过接地装置流入大地电流的比值。
接地系统的组成部分接地装置的接地电阻,一般是由接地引线电阻,接地体本身电阻,接地体与土壤的接触电阻以及接地体周围呈现电流区域内的散流电阻四部分组成。
在上述决定接地电阻大小的四个因素中,接地引线一般是有相应截面的良导体,故其电阻值是很小的。
而绝大部分的接地体采用钢管、角钢、扁钢或钢筋等金属材料,其电阻值也是很小的。
接地体与土壤的接触电阻决定于土壤的湿度、松紧程度及接触面积的大小,土壤的湿度越高、接触越紧、接触面积越大,则接触电阻就小,反之,接触电阻就大。
电流由接地体向土壤四周扩散时,愈靠近接地体,电流密度愈大,散流电流所遇到阻力愈大,呈现出的电阻值也愈大。
也可以看出,它对接地电阻的影响最大,所以接地电阻主要由接触电阻和散流电阻构成,其中最主要是后者。
接地的分类和作用通信电源接地系统,按带电性质可分为交流接地系统和直流接地系统两大类。
按用途可分为工作接地系统、保护接地系统和防雷接地系统。
而防雷接地系统中又可分为设备防雷和建筑防雷。
接地电阻要求接地装置的接地电阻大小,直接影响着通信质量的好坏及设备、人身的安全。
一般来说,接地电阻愈小愈好,但接地电阻愈小,接地装置的造价就愈高。
因此,要从保证设备正常运行和保障安全的要求出发,分别确定各种接地的最大允许接地电阻值。
1.交流接地系统(1)交流工作接地交流工作接地电阻值大小,主要根据配电变压器容量决定,当S≤100KVA时,接地电阻值R≤10Ω;当S>100KVA时,接地电阻R≤4Ω。
接地电阻值对防雷效果的影响
韩方雨 于华都。
(1.长吉城际铁路有限责任公司,长春1 50000;
2.中国铁路通信信号集团公司基础设备事业部,北京 1 O01 66)
摘要:接地电阻值对雷电防护效果的影响主要表现在地电位反击问题上。接地电阻值大,反击能力强;
反之,就弱。如果设备进行合理的等电位连接,接地电阻值的大小对防雷效果的影响就会大大弱化。
关键词:接地 电阻值防雷 效果
Abstract:The impact of the value of earth resistance on the effect of lightening protection is mainly manifested
by the degree of earth potential counterattack.The higher the value of earth resistance is,the stronger the
counterattack degree is;vise versa.If the equipment has been connected equipotentially,the impact of the value
of earth resistance on the effect of lightening protection would be weakening to a large extent.
Keywords:Earthing,Resistance value,Lightening protection,and Effect
DoI:l 0.3969/j.issn.1 673—4440.20 1 0.04.025
随着铁路发展步伐的加快,铁路信号技术取得
突飞猛进的发展,信号设备向数字化、网络化、智
能化和综合化方向迈进,大规模集成电路等低耐压 器件在信号设备中大量使用。这些微电子设备在大 幅度提升信号设备技术水平的同时,也面临着严峻 的雷电考验,这主要由于微电子设备对过电压和电 磁感应的敏感性所决定。因此,雷电灾害对信号设 备所带来的危害越来越大,对信号设备的雷电防护 已成为保证铁路安全运输的重要课题。在此仅对接 地电阻值对雷电防护效果的影响进行探讨,不当之 处请专家批评指正。 1目前防雷的主要设备 防雷设备是设备的雷电保护装置,其对设备的 保护方式是在雷电及电磁脉冲侵入时,应能及时限 制雷电高压并将雷电大电流引导入地,防雷设备是 根据雷电的危害特点研制的。防雷设备主要包括: 改善电磁兼容环境条件,包含屏蔽、等电位设置以 及合理布线;分区分级设置防雷保安器;良好的接 地措施等。在此,仅就良好的接地措施对防雷设备 防护效果的影响进行分析,尤其是接地电阻值大小 对防雷效果的影响进行重点分析。 雷电灾害主要有直击雷、感应雷(包括静电感 应和电磁感应)和球形雷,但不论哪种雷害,都表 现为高电压、大电流和地电位反击的形式。 针对上述雷电危害的特点,防雷设备的防护原
理就是限压、泄流和等电位连接。防雷设备限压主
要是对雷电高电压进行限制,使得到达被保护设备
端的雷电压低于被保护设备的耐压;泄流就是对雷
电大电流能迅速引导入地,使得进入被保护设备的
雷电流在安全范围内;等电位连接是把同一区域内
的设备等电位连接后,再做接地处理。
2良好接地的防雷效果分析
在目前的防雷设备中,限压功能是利用防雷保
安器来实现的,通过合理地选用防雷保安器,实现
对不同耐压等级的设备进行防护;等电位连接不难
理解,不再解释;而泄流的主要因素就是接地,影
响泄流能力的因素,除了防雷保安器的通流能力外,
还受到泄流线路长度、电阻值和接地电阻值的大小
影响。在影响泄流能力的因素中,防雷保安器、线
路容易人为控制,而接地电阻值不容易人为控制,
其主要原因是受投资能力的限制。因为做接地有时
要在山区、沙漠地质环境下,在这样的地质环境下
要把接地电阻做得很小很困难,尤其是在投资有限
的情况下就更困难。那么在接地电阻不能有效地做
到很小的情况下,接地电阻值的大小对防雷效果的
影响有多大呢?
当有雷电流通过接地电阻时,会造成接地点的
地电位升。在通过同样的雷电流时,接地电阻值大, 地电位升的幅度就高,接地电阻值小,地电位升的 幅度就低,但地电位升是不可避免的。地电位升对 被防护设备有危害,这是由于地电位升引起的反击 所致,称之为地电位反击。 地电位反击通常是指:建筑物的外部防雷系统 (如避雷针、避雷网等)遭受直接雷击,则在接地电 阻的两端产生危险过电压,此过电压由设备的接地 线、建筑物或附近其他建筑物的外部防雷系统或其 他自然接闪物(各种管道、电缆屏蔽管等)引入设 备,造成设备的损坏现象。 地电位的反击通常存在2种形式:(1)雷电流 流人大地时,由于泄放电流较大和接地电阻的存在, 产生较大的压降,使地电位抬高,反向击穿设备; (2)2个地网之间,由于没有足够的安全距离,其中 个地网接受了雷电流,产生高电位,则向没有接受 雷击的地网产生反击,使得该接地系统上带有危险 的高电压。雷电流泄放产生高压示意如图1所示。 系统 图1 雷电流泄放产生高压示意图 图l表明,建筑物在遭受直接雷击时,雷电流 将沿建筑物防雷系统各引下线和接地体人地,在此 过程中,雷电流将在入地点的大地产生暂态高电压。 如果引下线与周围网络设备绝缘距离不够,且设备的 电源系统P E线接地及信号系统逻辑接地与避雷系统 不共地,则将在两者之间出现很高电压,并会发生放 电击穿,导致设备严重损坏,甚至危及人身安全。 地电位暂态高电位不仅危害本建筑物内的设备, 还会危及到相邻建筑物内的设备。该相邻建筑物内 的设备虽然没有遭直接雷击,但在附近建筑物遭雷 击后,暂态高电位将沿地下管道传至相邻建筑物内 的设备接地系统,对线路发生反击,使得与这些线 路相连接的设备受到暂态高电位的损害。地电位反 击可感生出几kV到几十kV至数百kV的反击电
压,这种反击会沿着电力系统的零线,保护接地线
和各种形式的接地线,以波的形式传人室内或传播
到更大的室内范围,造成大面积的危害。
国家标准GB 50057-94(2000) 建筑物防雷
设计规范》第三章,第3.4.8条规定:为防止雷电
流流经引下线和接地装置时产生的高电位对附近金
属物或线路的反击,则其间的最小安全距离应按下
列表达式计算:
2≥0.3足 i
式中:S。2为地中的距离; 为引下线的冲击接
地电阻; 为分流系数。
在铁运[20061 127号 铁路信号维护规则
中,规定这个安全距离为20 m。
3解决地电位反击的方法
针对地电位反击问题的解决方法:(1)引入了
等电位连接的原理,实现本防护区域内设备地电位升
相同,很好地解决了本防护区域的设备地电位反击问
题;(2)对于使用不同接地装置的2个防护区设备,
为很好地解决地电位升高引起的反击问题,就要保证
两个接地装置间保持足够的安全距离,最少要保持
20 m以上。
4结论
综E所述,接地电阻值越小,地电位升就越小,地
电位反击电压就低,对本防护区域和临近防护区域的设
备影响就小,防雷效果好。但如果接地装置与其他接
地装置间有足够的距离,同时,本防护区域内的设备
进行了很好的等电位连接,即使接地电阻值较大,也能
很好地解决地电位反击问题。因此,在有限的投资条
件下,一味地强调要把接地电阻值做小是没有必要的。
参考文献
[1]铁运[2006]6号关于印发《铁路信号设备雷电及电磁
兼容综合防护实施指导意见》的通知[s】.
[2]GB 50057—94(2000)建筑物防雷设计规范fs】S.
(收稿日期:201 O-02-2;3)
